16.磁环在EMC设计中的选型与运用

1. 磁环选型的参数和注意事项

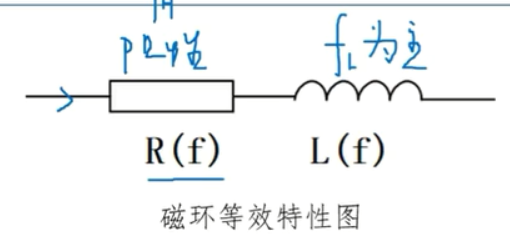

（1）损耗电阻R(f)和L(f)是频率的函数，因此I_L也是频率的函数；
（2）f_L段，R(f)很低，L(f)为主，EMI被反射而抑制，磁芯损耗小，等效为低损耗、高品质因数Q电感；
（3）f_H段，R(f)大，呈电阻抗特性，且随频率上升而上升；
（4）高频电磁干扰被吸收并转成热能消耗掉

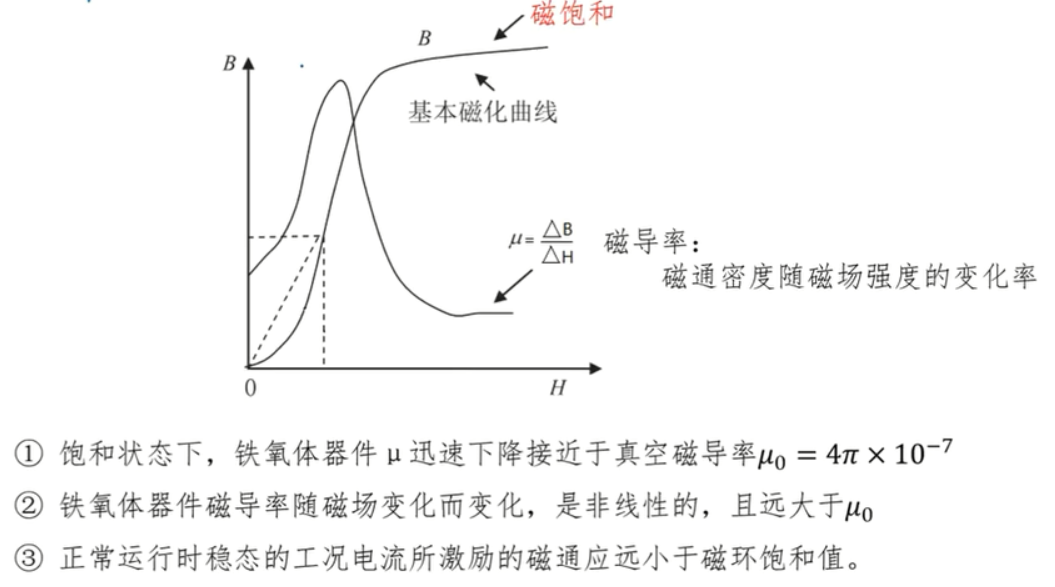

磁滞回线是描述磁场强度和磁感应强度在磁材上的一种关系曲线。

2. 磁环的选型方法

（1）关注超标频点的频率范围，然后选择这一频率下磁环的高阻抗模型；
（2）根据f_N频率特征选用镍锌或锰锌磁环：

• 高（1~300M) 低（μ=几百至上千） 黑（暗褐色） 镍（镍锌）
• 低（1K~1M) 高（μ=几千至上万） 亮（黑亮） 锰（锰锌）

（3）磁导率越低，同尺寸磁环上的同匝数线圈电感量越小，但是能应用的频率越高，以此来选择磁环是应用在高频还是低频；
（4）磁环优选“外径大、内径小、长度长”，截面积大不容易饱和，可承受偏流大，抑制效果好；
（5）磁环绕线匝数越多，抑制低频效果越好，抑制高频作用较弱（主要受分布电容影响），而在实际使用中磁环匝数宜根据干扰电流频率参数来调整。

3. 非晶磁环

非晶磁环具有高导磁性和低损耗的优势，适合较低体积绕出较大电感，不适宜做磁环使用。
