之前我们编程都是在应用层，只需在地址结构体中传地址与端口号。然后协议栈在传输层，与网络层帮我们进行数据的封装。但这里我们要学的是在链路层进行编程

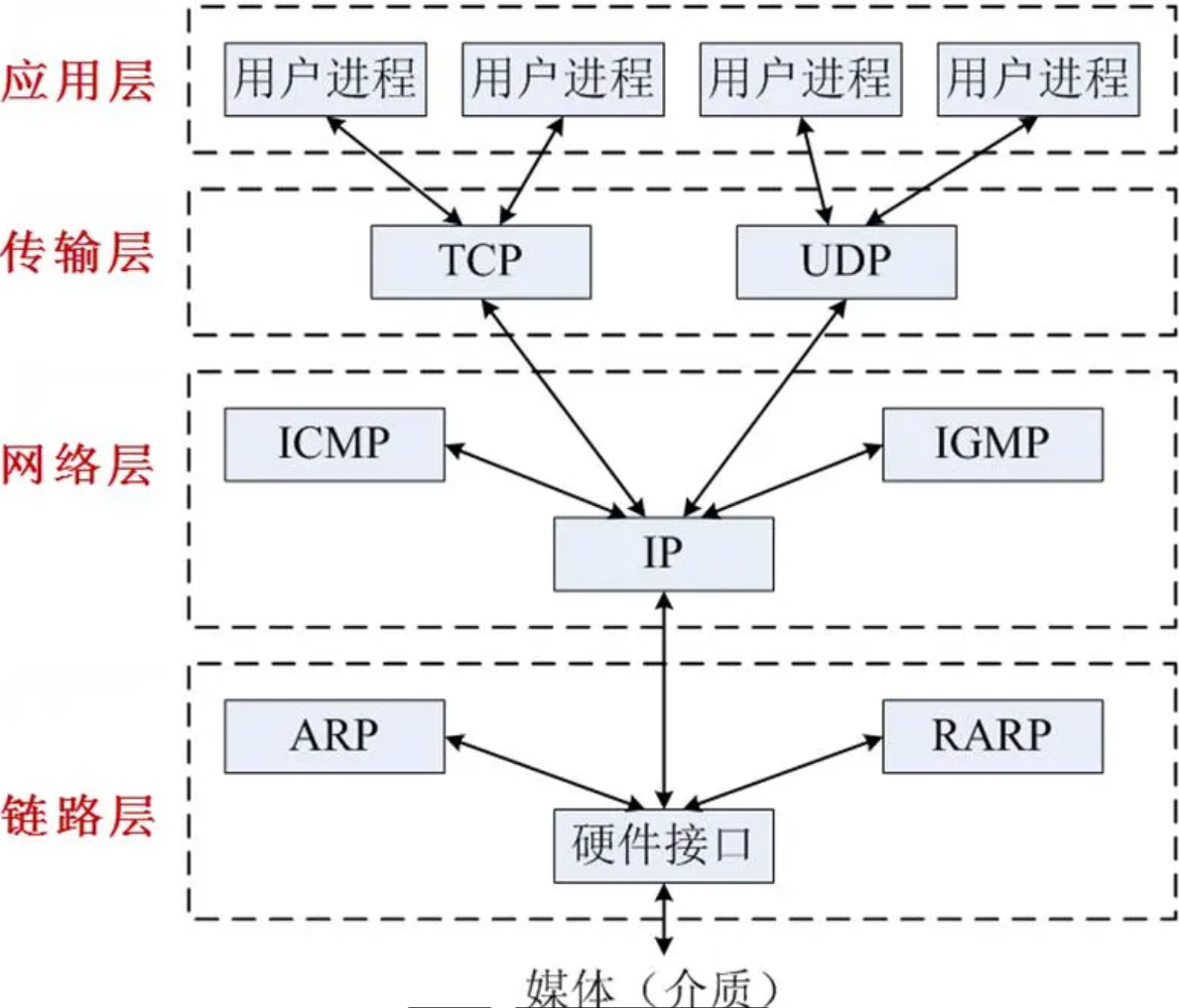

这里我想说一下，当数据到达链路层，有三个分支：ARP，IP，RARP 当数据凑够IP，到达网络层又有四个分支：ICMP，IGMP，TCP，UDP

当数据到达传输层，只看端口，不看分支

步入正题：

知识点1【原始套接字】

1、概述

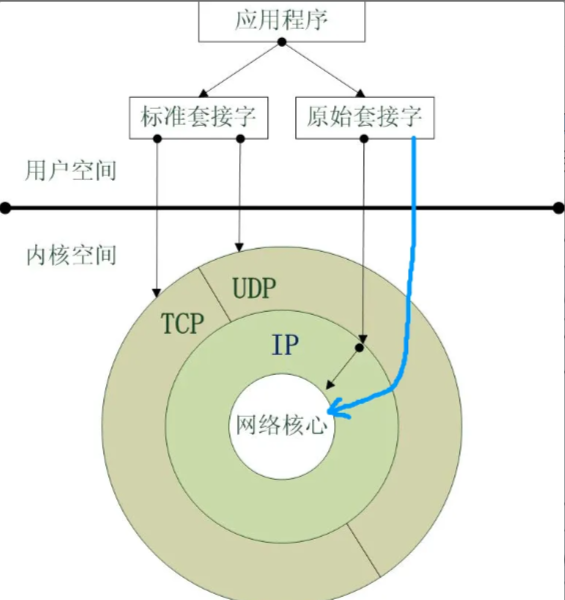

原始套接字，是实现与系统核心的套接字，可以接受本机网卡上所有的数据帧（只要到达网卡的数据帧都可以收到）。

当我们利用标准套接字（SOCK_DGRAM，SOCK_STREAM），都需要借助传输层协议，然后借助网络层协议，再到达网络核心。

而原始套接字，可以直接到达网络层，或者系统核心，而我们这里要学习的，就是直接到达系统核心，在系统核心上进行编程的。

补充

2、创建原始套接字

int socket(PF_PACKET,SOCK_RAW,protocol)
//第三个参数没有固定

函数介绍

功能

创建链路层的原始套接字

参数

protocol：指定可以接受或发送的数据包类型

ETH_P_IP：IPV4数据包

ETH_P_ARP：ARP数据包

ETH_P_ALL：任何协议类型的数据包

返回值

成功：>0 链路层套接字

失败：<0 出错

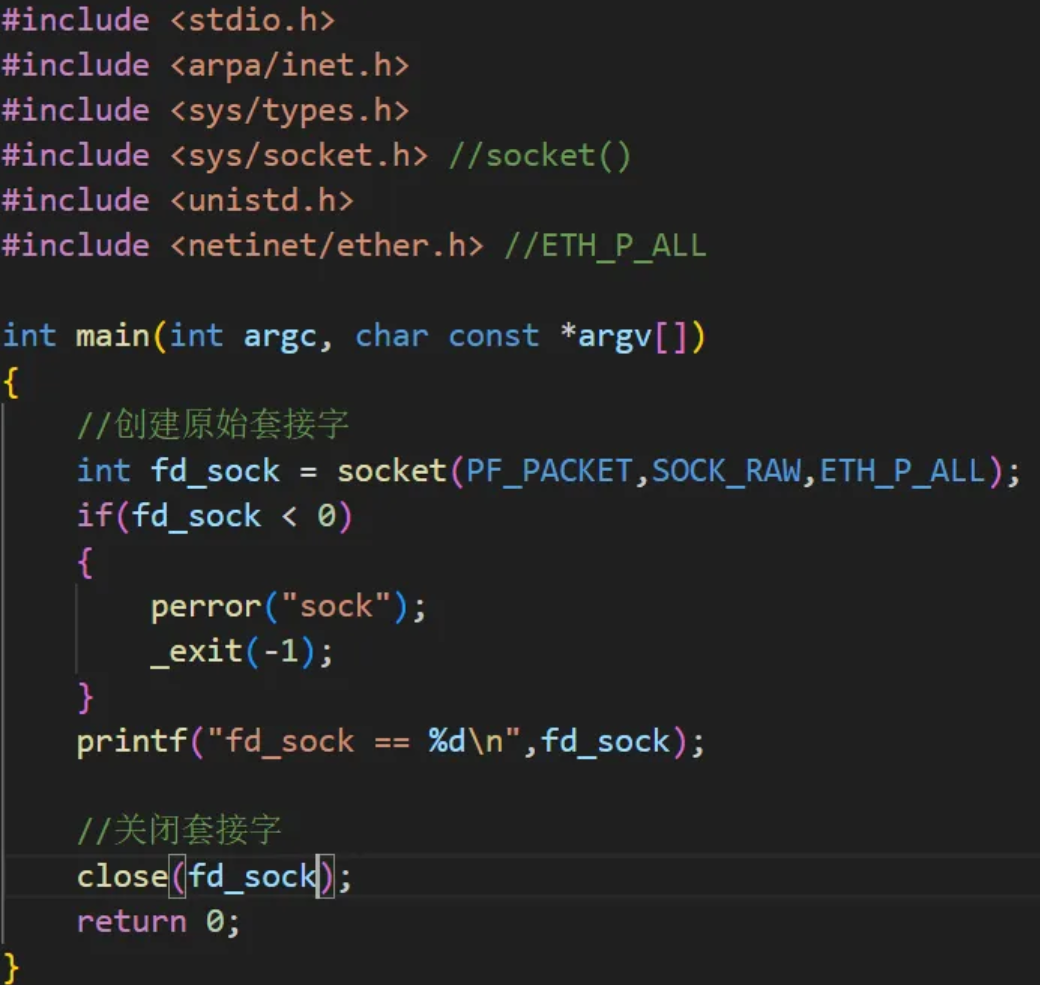

代码演示

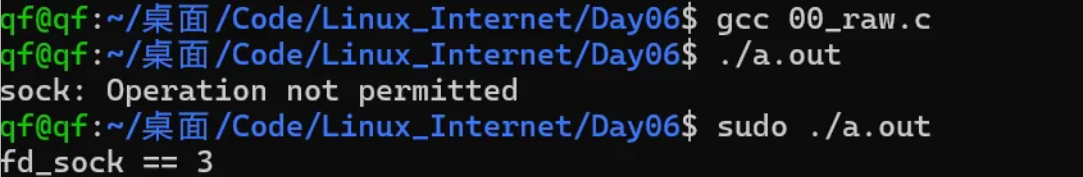

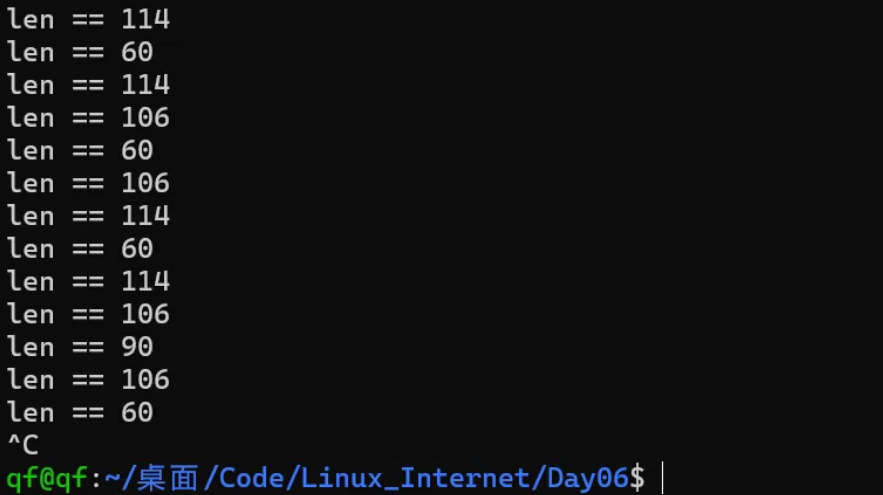

代码运行结果

这里我想说一下，因为我们实操偏底层的代码，因此

所有的原始套接字都需要加sudo权限来执行可执行文件./a.out

这里补充一下，如果要使用宏ETH_P_…宏需要包含头文件

#include <netinet/ether.h>

知识点2【数据包】

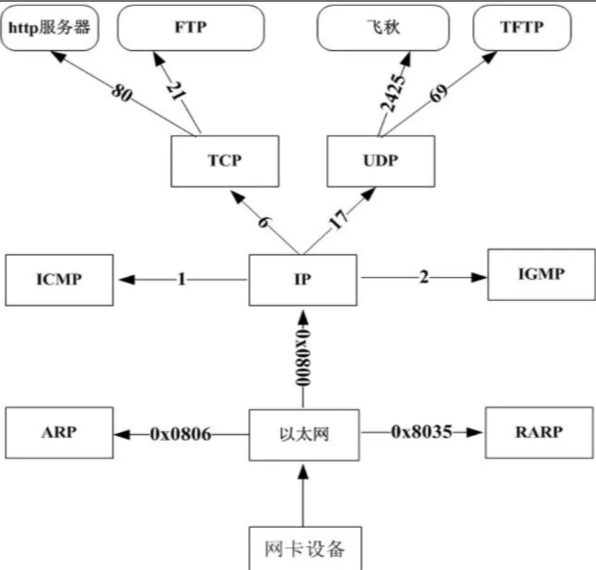

大家可以看到每个分支都有编号，我们下面将介绍

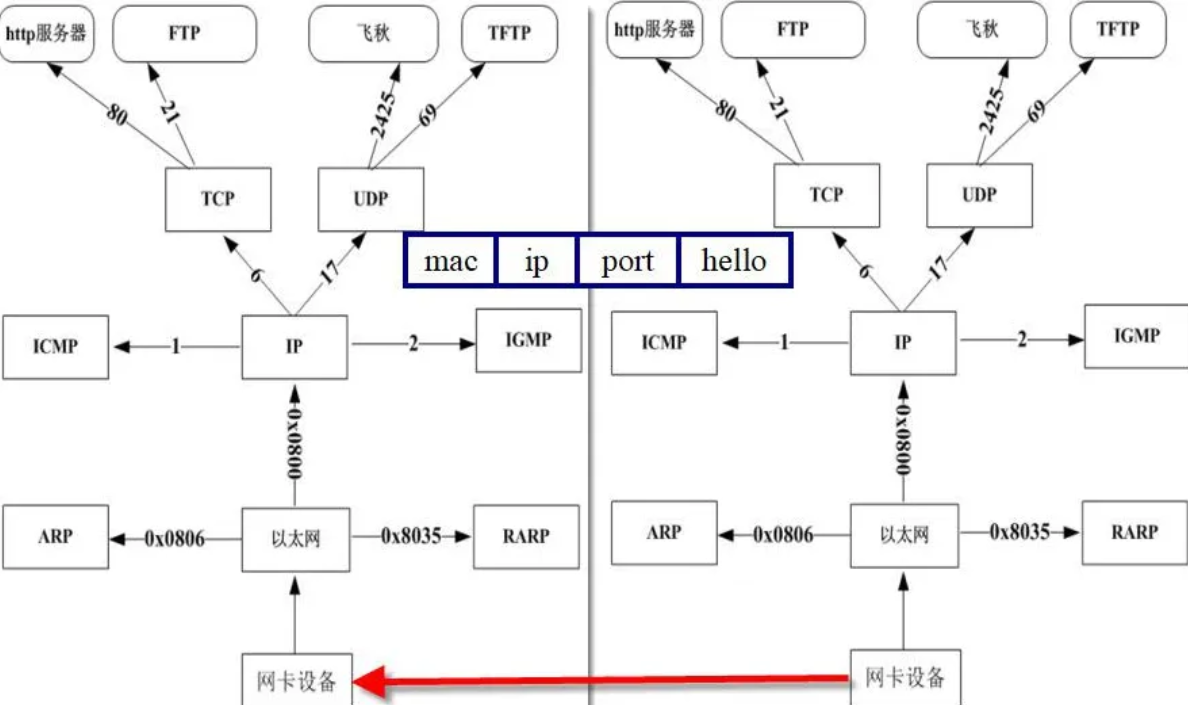

上图，是头部的添加以及解析流程。

1、UDP报文

UDP是传输层协议，因此它的数据是它的上一层：应用层

UDP的头部是8个字节

0-15 源端口

16-31 目的端口

32-47 UDP数据长度

48-63 UDP检验和

一定要对报文有印象，这是我们组包和解包的前提

2、TCP报文

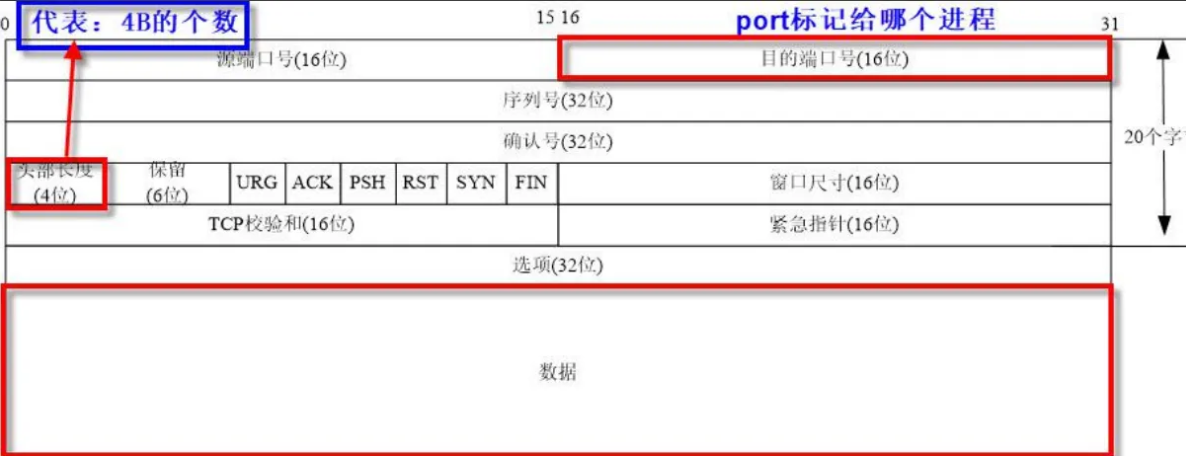

我们可以看到头部长度4位，最大也只能表示15.

但是TCP就算不算选项，也需要20个字节，该如何存储呢？

此时最大是15，只需要让15中的每一个1，代表4B即可。这样最多可以表示64个字节。

数据是源自应用层

0-15 源端口号

16-31 目的端口号

96-99 头部长度

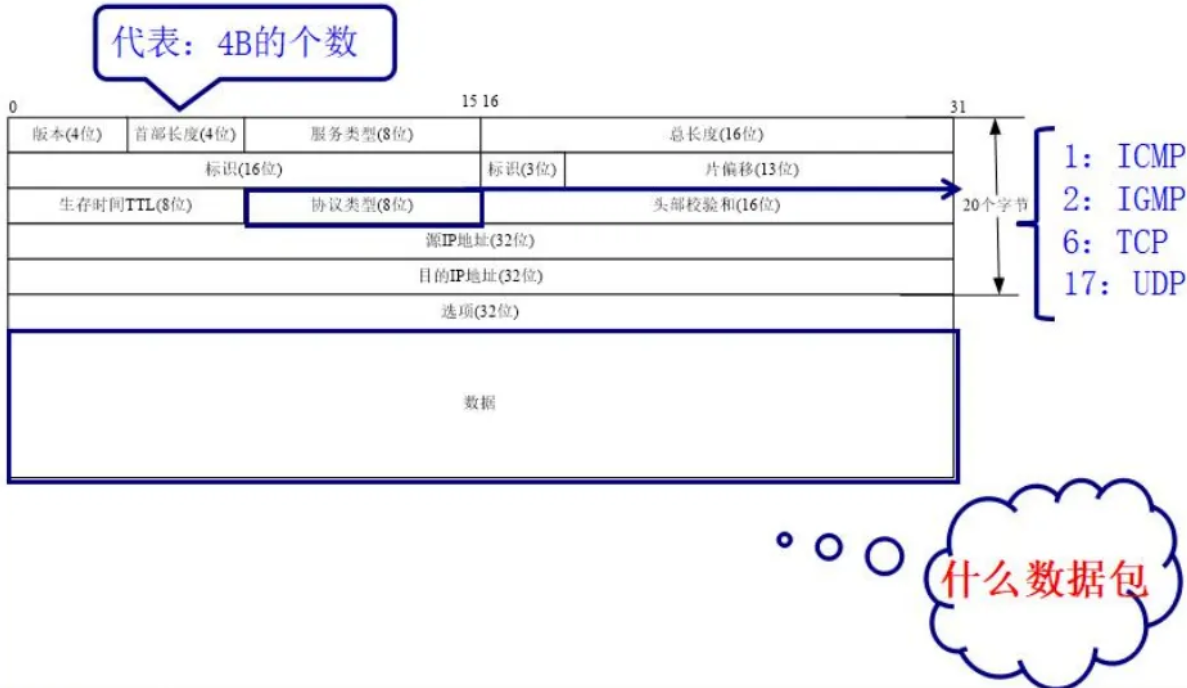

3、IP报文

数据包是来自传输层的数据

0-3 版本：区分IPv4与IPv6 4→IPv4 6→IPv6

4-7 首部长度：数值0-15，单位是4B

16-31 总长度：头部长度+来自传输层的数据总长度

72-79 协议类型

1：ICMP

2：IGMP

6：TCP

17：UDP

96-127 源IP地址

128-159 目的IP地址

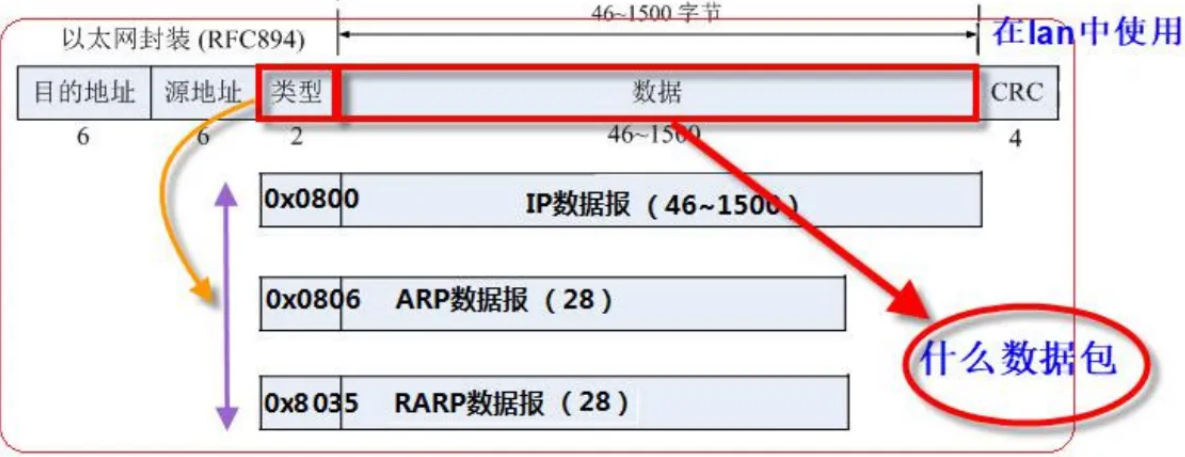

4、mac报文

数据包是来自网络层的数据

0-47 目的mac地址

48-95 源mac地址

96-111 类型

0x0806 ARP数据包

0x0800 IP数据包

0x8035 RARP数据包

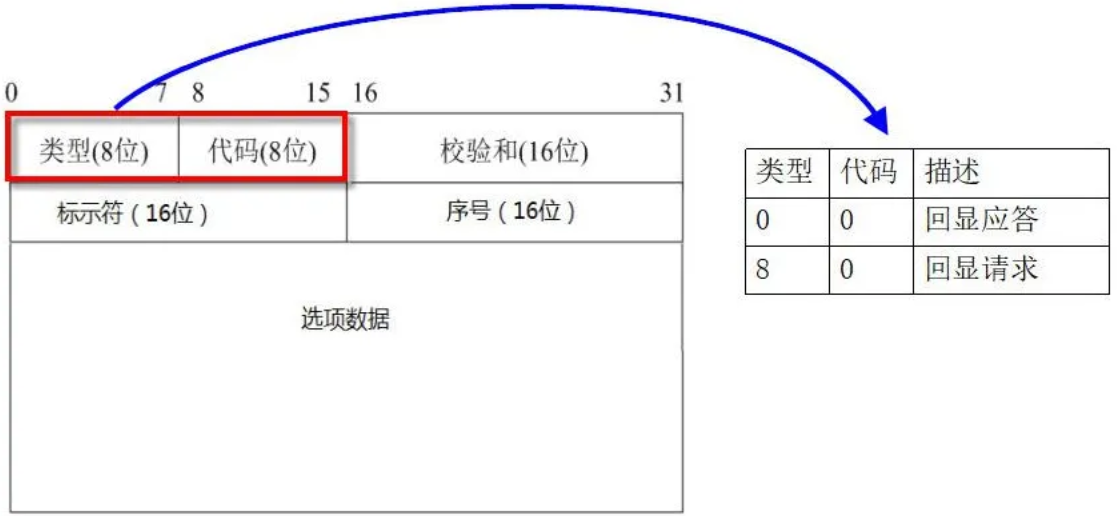

5、ICMP报文

我们的ping命令

不同的类型值和代码值的组合代表不同的功能

8 0代表请求

0 8代表应答

知识点3【利用原始套接字捕获网络数据】

原始套接字使用 recvfrom函数接收

这里我补充一下，原始套接字实在链路层，我们在链路层收数据，recvfrom的参数有地址结构体指针，这里就无需传参了→NULL，因为传参也没有用，不经过网络层，传输层，无法利用其协议，因此需要用户自行解包。

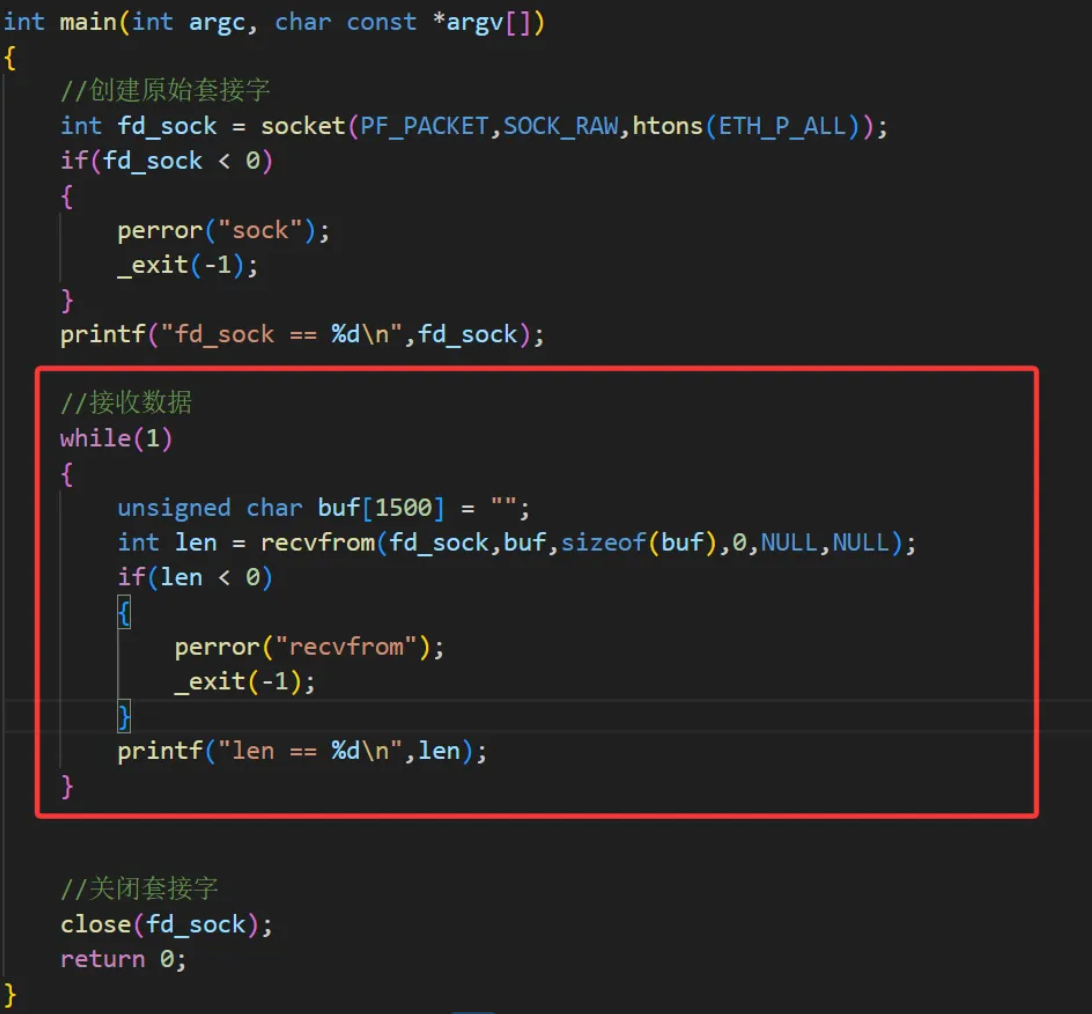

代码演示

代码运行结果

这里运行之后由于recvfrom带阻塞仍能源源不断的收到数据，为什么呢？

这是因为我们xshell使用windows终端控制Linux终端，需要反复通信，因此会不断发送数据

1、分析mac报文头部

xx:xx:xx:xx:xx:xx\0

我们知道mac地址存储时冒分法，16进制，并且高位补零。如上，因此如果打印成为字符串的形式总计18个字节

下面我们展示分析过程（提取mac报文头部）

代码演示

    // 接收数据while (1){// recvfrom 收到的是一个完整的帧数据unsigned char buf[1500] = "";int len = recvfrom(fd_sock, buf, sizeof(buf), 0, NULL, NULL);if (len < 0){perror("recvfrom");_exit(-1);}printf("len == %d\\n", len);// 分析mac报文头部char mac_src_addr[18] = "";char mac_dst_addr[18] = "";//提取源mac地址sprintf(mac_src_addr, "%02x:%02x:%02x:%02x:%02x:%02x",buf[0], buf[1], buf[2], buf[3], buf[4], buf[5]);//提取目的mac地址sprintf(mac_dst_addr, "%02x:%02x:%02x:%02x:%02x:%02x",buf[0 + 6], buf[1 + 6], buf[2 + 6], buf[3 + 6], buf[4 + 6], buf[5 + 6]);//这里补充说明：网络字节序大端存储，buf[0]存储高位数据，因此需要按照上面方法提取//提取类型unsigned short mac_type = ntohs(*((unsigned short *)(buf + 12)));//遍历printf("%s---->%s, ",mac_src_addr,mac_dst_addr);switch (mac_type){case 0x0800:printf("type:IP\\n");break;case 0x0806:printf("type:ARP\\n");break;case 0x8035:printf("type:RARP\\n");break;default:break;}}

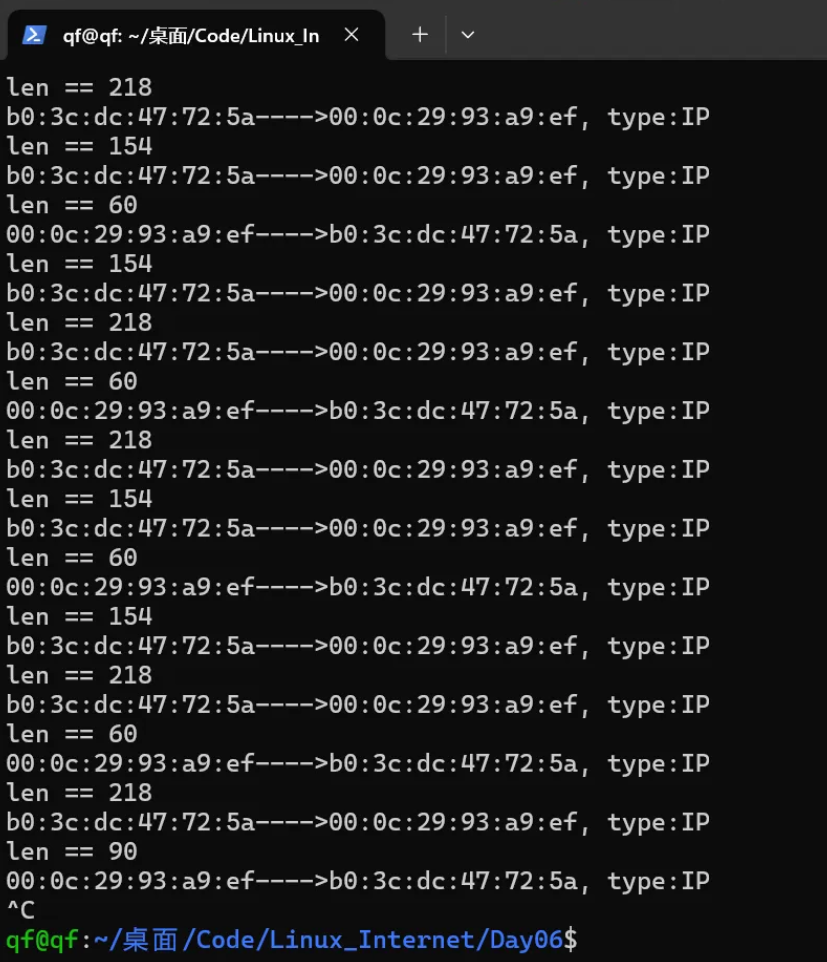

代码运行结果

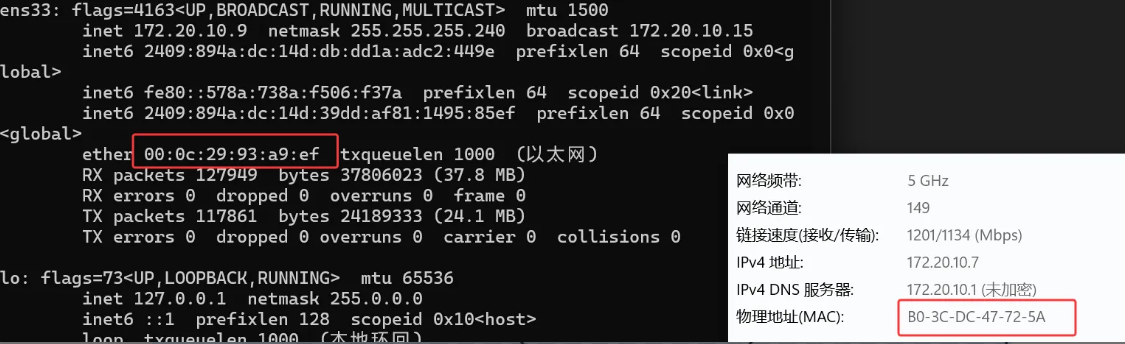

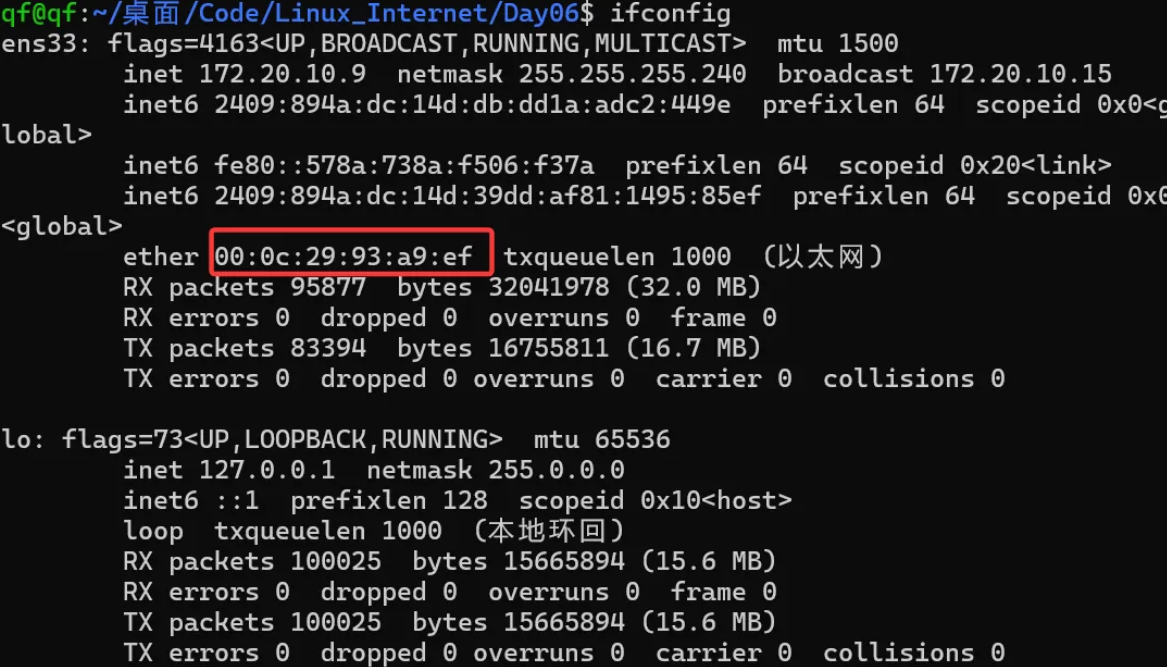

我们查看一下5a和ef分别是谁？

这里我们验证了，我们一直收到的数据就是虚拟机和主机进行的通信

2、分析IP报文头部

要分析ip头部，需要先跳过mac头

这里看一下IP的格式

10进制点分发，我们用字符串提取，16个字节（按照最多的算）

代码演示

        //分析IP报文头部//跳过mac地址报文头部unsigned char *ip = buf + 14;//这里一定要是无符号的//提取源IP与目的IPchar src_ip_addr[16] = "";char dst_ip_addr[16] = "";//提取IP的方法1//sprintf(src_ip_addr,"%d.%d.%d.%d",ip[12],ip[13],ip[14],ip[15]);//sprintf(dst_ip_addr,"%d.%d.%d.%d",ip[12 + 4],ip[13 + 4],ip[14 + 4],ip[15 + 4]);//提取IP的方法二inet_ntop(AF_INET,ip + 12,src_ip_addr,sizeof(src_ip_addr));inet_ntop(AF_INET,ip + 12,dst_ip_addr,sizeof(dst_ip_addr));printf("\\t%s---->%s, ",src_ip_addr,dst_ip_addr);//提取类型unsigned char ip_type = ip[9];switch (ip_type){case 1:printf("type:ICMP, ");break;case 2:printf("type:IGMP, ");break;case 6:printf("type:TCP, ");break;case 17:printf("type:UCP, ");break;default:break;}//提取一下版本与首部长度unsigned char version = ip[0];unsigned char len_head = ip[0];version >>= 4;len_head &= 0x0F;printf("version :%d, len_head = %d\\n",version,len_head * 4); //注意这里一定不要用%c遍历，因为%c默认会遍历其ASCII码值，而并非数值}

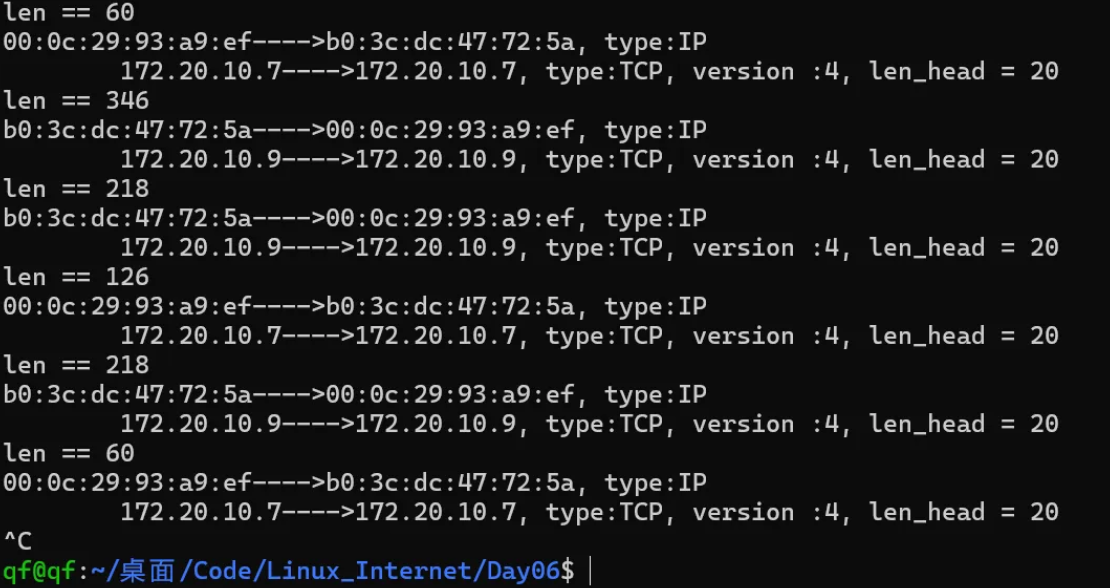

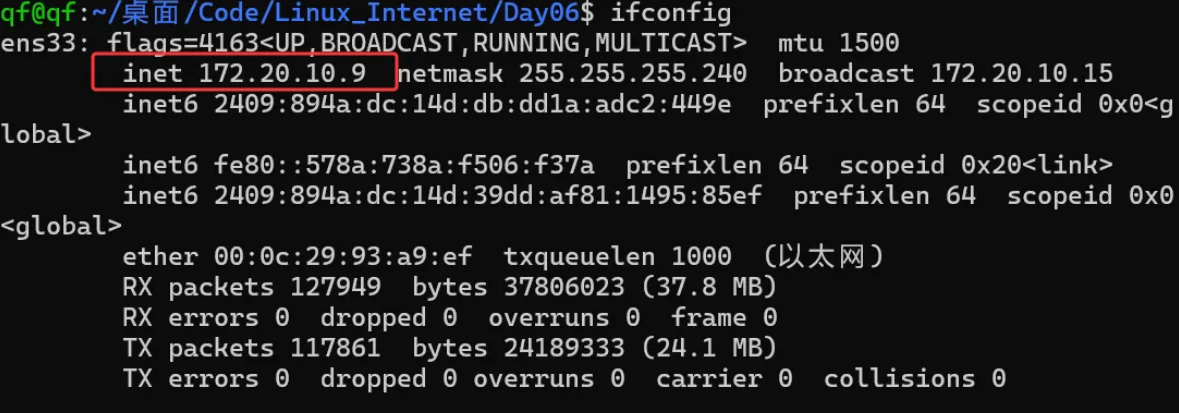

代码运行结果

代码中的注意事项：

1、当遍历char 类型数据的时候，要显示数值使用%d，如果要显示ascll码才使用%c

2、ip无符号字符数组类型，buf也是无符号字符数组类型

3、ip的提取有两种方式一种是组包法（sprintf），另一种是inet_ntop()法

3、分析TCP和UDP报文头部

代码演示（含数据遍历）

                //分析TCP报文//从IP报文位置跳转到TCP报文位置char *tcp = ip + ip_len_head;//提取目的端口号和源端口号unsigned short src_port_id_tcp = ntohs(*((unsigned short *)tcp));unsigned short dst_port_id_tcp = ntohs(*((unsigned short *)(tcp + 2)));printf("\\t\\t%hu---->%hu\\n",src_port_id_tcp,dst_port_id_tcp);//提取数据内容//跳转到数据报文位置char tcp_len_head = (tcp[12]>>4) * 4;char *data_udp = tcp + tcp_len_head;printf("%s\\n",data_udp);

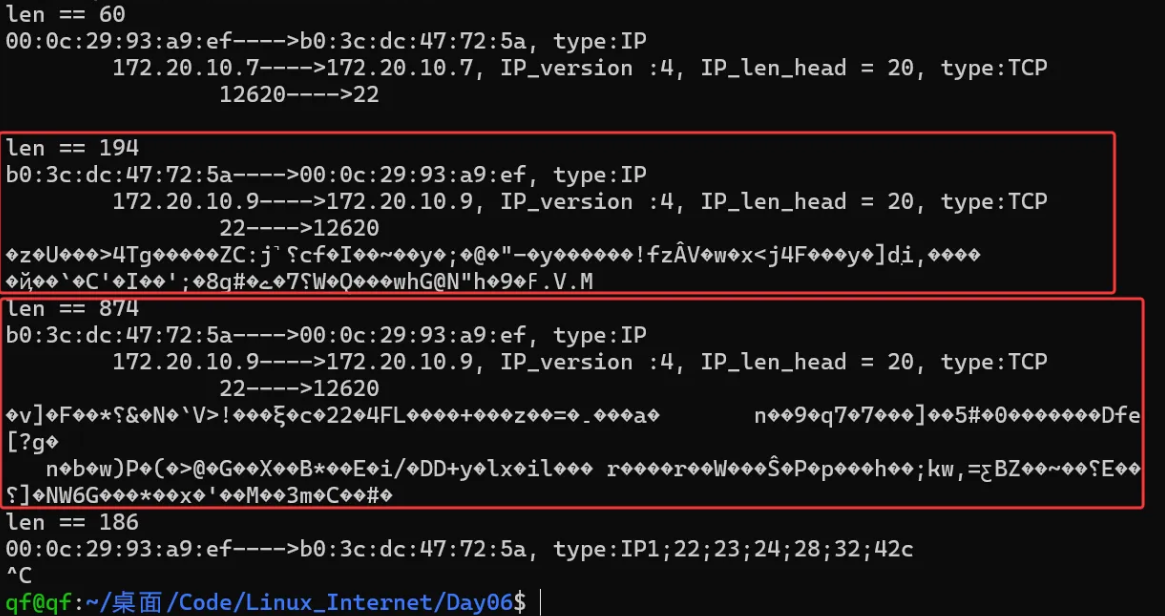

代码运行结果

4、整体代码

由于数据内容遍历影响结果的查看，我们这里不遍历数据

#include <stdio.h>
