低代码平台开发胎压监测APP
项目介绍
该项目是一个利用Flutter框架和蓝牙技术实现轮胎压力实时监测的应用。
主要功能如下:
- 用于接收蓝牙模块传输的胎压数据,并实时显示胎压值。
- APP对接收到的胎压数据进行处理,如单位转换、数据滤波等,然后将处理后的胎压值显示在界面上。
总之,该项目可以帮助用户实时监测轮胎压力,并提供丰富的功能以满足不同需求。该项目可以应用于汽车、自行车、摩托车等轮胎压力监测场景。
平台支持
-
Android
-
iOS
AiFlutter市场链接:胎压监测App
蓝牙调试助手APP源码链接:源码下载
平台实现步骤
一、注册登录
打开 低代码平台登录网页 ,使用微信快捷登录或者扫描二维码登录。
二、创建项目
-

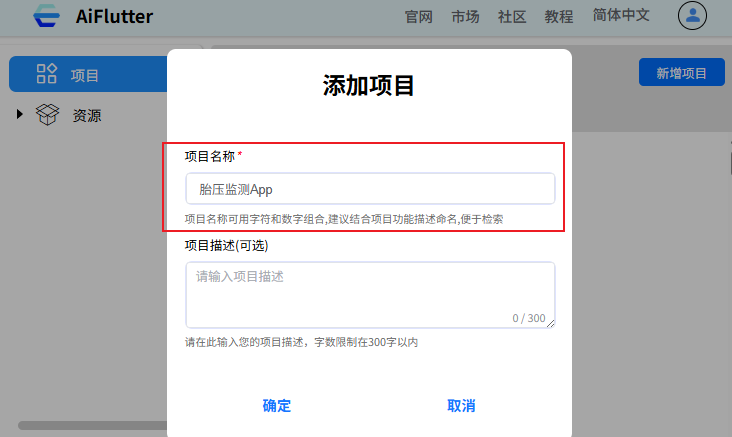

点击【新增项目】>【手动添加】,在平台内部创建项目
-
在跳出的弹窗中输入项目名称、项目描述,建议结合项目功能描述命名,便于检索
-
输入完成后点击确定
三、创建页面
(1)点击已经创建好的项目进入到操作界面,默认会存在一个HomePage
页面,操作界面相关详情可查看教程 操作界面
(2)创建三个页面 AddBleDevice
、SetBleName
、DeviceNetWork
-

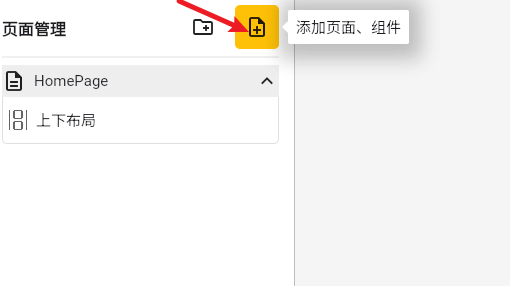

点击【添加页面】> 【创建页面】
-

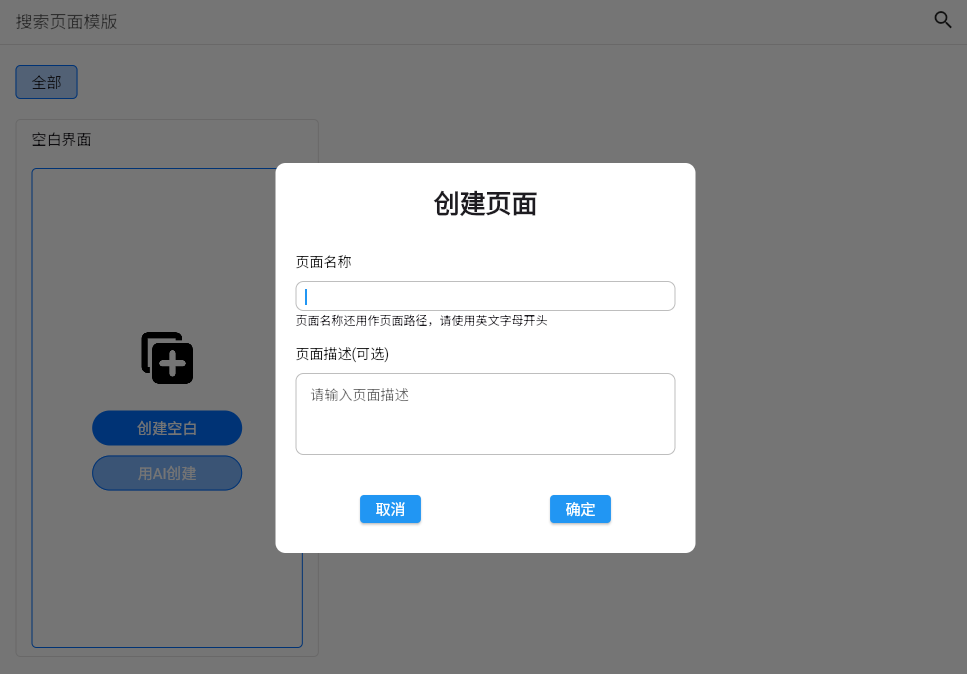

在跳出的弹窗中输入 页面名称、页面描述
-
最后点击确定即可

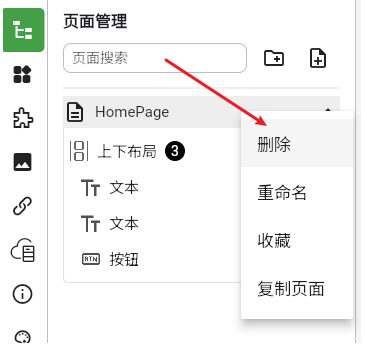

(4)删除HomePage
页面,在【页面管理】中右击要删除的页面,并点击【删除】

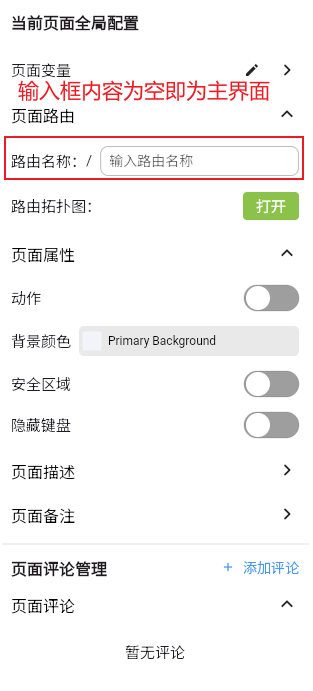

(5)设置AddBleDevice
为主页面,在【页面管理】中单击要删除的页面,并在右侧的属性编辑器中设置页面路由为
/
四、页面设计
AddBleDevice页面设计

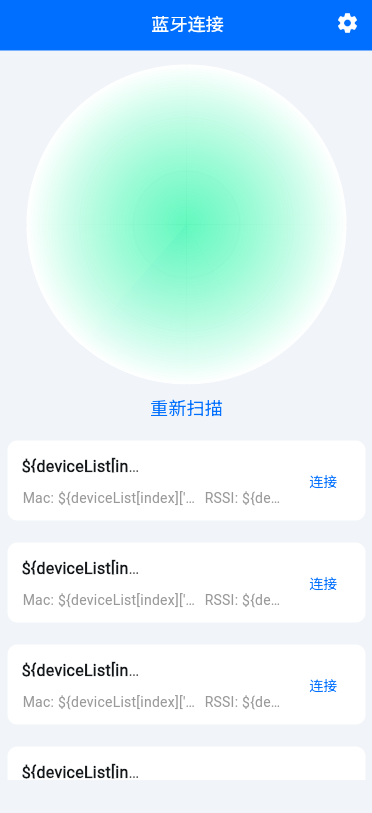

效果图
实现流程
1. 在【页面管理】中单击
AddBleDevice
页面,在右侧的属性编辑器中配置页面描述和功能详情,内容如下
名称 | 内容 |
页面描述 | 整个页面的布局可以是垂直分区的,上半部分是设备扫描区,下半部分是设备列表区。 |
功能详情 | 1. 在页面初始化时,会依次执行以下操作 (1)监听蓝牙扫描状态,接收到状态变化后重新构建页面 (2)蓝牙扫描结果监听,接收到扫描结果后进行存储并重新构建页面 (3)开始蓝牙扫描,扫描时长8秒 2. 连接设备,在设备列表中选择设备进行连接,连接成功后跳转到数据收发页面 3. 重新扫描,蓝牙扫描结束后,点击【重新扫描】开始扫描,此时会断开已连接的蓝牙设备 |

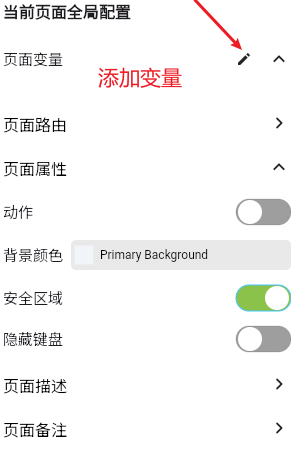

2. 在【页面管理】中单击
AddBleDevice
页面,在右侧的属性编辑器中添加页面变量
需要定义的变量如下
变量名称 | 变量类型 | 是否为数组 | 默认值 | 变量描述 |
---|---|---|---|---|
devices | Map | 是 | 设备原始数据列表,用来去重 | |
scaning | Bool | 否 | false | 蓝牙扫描状态 true 正在扫描 false 未扫描 |
deviceList | Map | 是 | 页面显示的设备列表 |

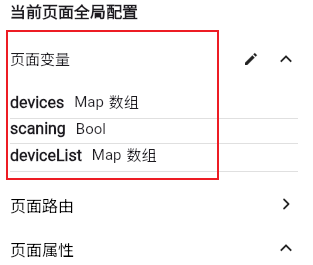

操作成功如下

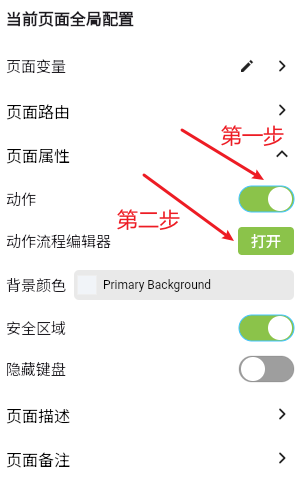

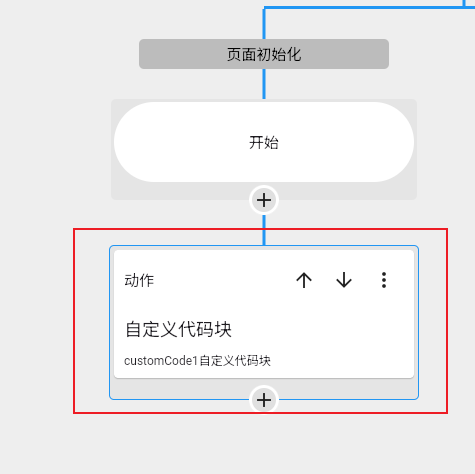

3. 添加页面初始化动作,在右侧的属性编辑器中点击【动作】> 【打开】
在操作流程编辑器中,页面初始化
事件下点击+
号添加事件,再点击+
号添加动作,信息如下
-
动作类型 --【自定义代码块】,添加customCode1自定义代码块并选择
customCode1内容如下
void function() {// 控制雷达扫描的动画 waterRippleController = AnimationController(vsync: this,duration: const Duration(seconds: 2),);radarViewController = AnimationController(vsync: this,duration: const Duration(seconds: 5),);// 蓝牙扫描结果处理 ble.onScanResults(callbackLast: (event) {String name = event.advertisementData.advName;// 设备名称过滤 String DEVICE_NAME = StorageUtil().read('DEVICE_NAME') ?? '';if ((DEVICE_NAME.isNotEmpty &&(name == '' || !name.contains(DEVICE_NAME))) ||devices.contains(event)) {return;}// 去重操作,防止重复设备添加 devices.add(event);if (mounted) {setState(() {// 添加至设备列表 deviceList.add({"name": event.device.platformName,"rssi": event.rssi,"mac": "mac","raw": event});});}});// 扫描状态处理 ble.isScaning((event) {if (mounted) {setState(() {scaning = event;});if (event) {waterRippleController?.repeat();radarViewController?.repeat();} else {waterRippleController?.stop();radarViewController?.stop();}}});// 开始扫描 ble.status(timeout: const Duration(seconds: 8));}
操作成功如下

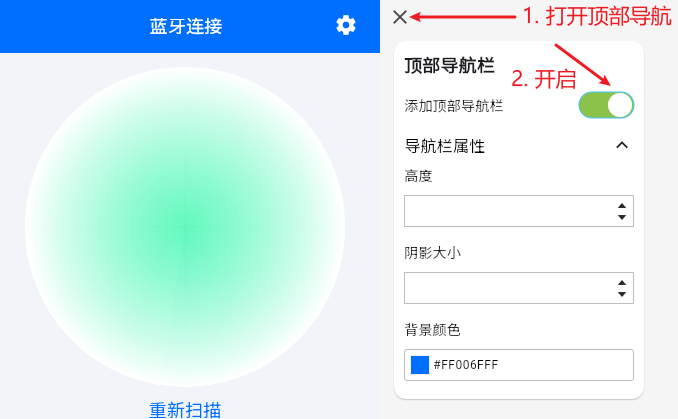

4. 开启顶部导航栏,点击页面编辑窗口右上角的【顶部导航栏】并开启,配置顶部导航栏背景色为
#FF006FFF
(1)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到顶部导航栏中间位置中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | 蓝牙连接 |
文本颜色 | #FFFFFFFF |
文本大小 | 18 |
(2)从【小部件面板】> 【常用元素】中选择【
按钮小部件
】拖入到顶部导航栏右侧位置中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 40 |
高 | 40 |
背景颜色 | #00C8C8C8 |
阴影大小 | 0 |
(3)按钮打开动作流程编辑器,单击
事件下点击+
号添加事件,再点击+
号添加动作,信息如下
-
动作类型 --【导航】,设置导航到
SetBleName
页面
(4)从【小部件面板】> 【基本元素】中选择【
图标小部件
】拖入到【按钮小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
图标 | setting |
大小 | 24 |
颜色 | #FFFFFFFF |
5. 页面内容设计
(1)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到页面编辑窗口内的上下布局中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 80 |
高 | 20 |
颜色 | #00C8C8C8 |

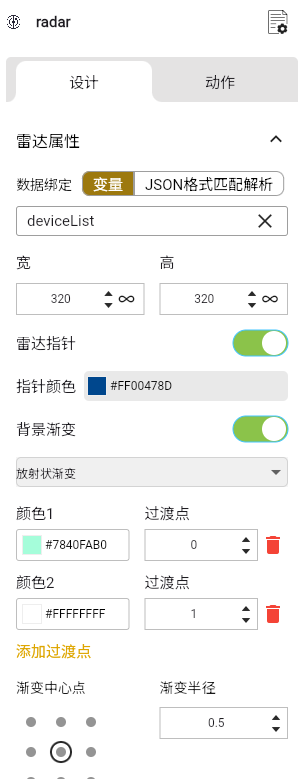

(2)从【小部件面板】> 【基本元素】中选择【
雷达小部件
】拖入到页面编辑窗口内的上下布局中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
变量绑定 | deviceList |
宽 | 320 |
高 | 320 |
雷达指针 | true |
指针颜色 | #FF00478D |
背景渐变 | true |
渐变类型 | 放射性渐变 |
过渡点 |
|
渐变中心 | 0,0 |
渐变半径 | 0.5 |
水波纹个数 | 3 |
水波纹颜色 | #1CE6ECEC |
水波纹是否填充 | true |
点的大小 | 15 |
点的颜色 | #FF3B35B7 |
操作成功如下
(3)再次从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到页面编辑窗口内的上下布局中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 40 |
颜色 | #00C8C8C8 |
(4)从【小部件面板】> 【基本元素】中选择 【
条件生成器小部件
】拖入到容器小部件中,然后在右侧的属性编辑器中选择变量scaning
(5)条件 scaning = false
,勾选展示此界面
,从【小部件面板】> 【常用元素】中选择【
按钮小部件
】拖入到【条件生成器小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 120 |
高 | 40 |
颜色 | #00C8C8C8 |
阴影大小 | 0 |
(6)按钮动作面板中打开动作流程编辑器,单击
事件下点击+
号添加事件,再点击+
号添加动作,信息如下
-
动作类型 --【自定义代码块】,添加customCode2自定义代码块并选择
customCode2内容如下
void function() async {EasyLoading.dismiss();if (mounted) {// 断开蓝牙 await ble.disconnect();setState(() {// 清空设备列表devices.clear();});// 重新扫描设备 ble.status(timeout: const Duration(seconds: 8));}
}
(7)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【按钮小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | 重新扫描 |
字体颜色 | #FF006FFF |
字体大小 | 18 |
字体粗细 | 500 |

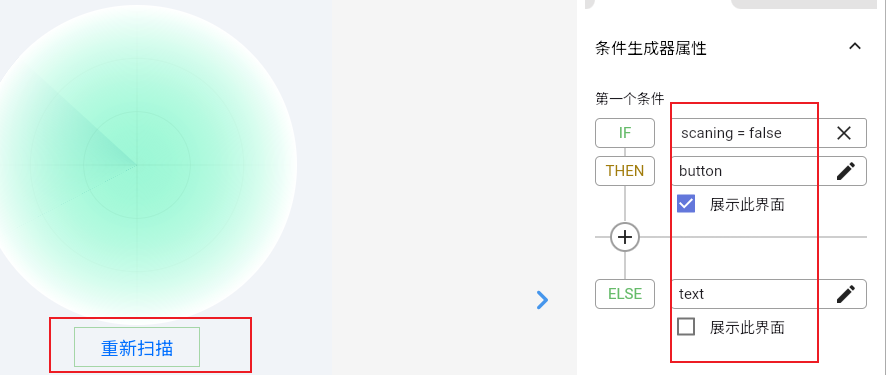

(8)条件 scaning = true
,勾选展示此界面
,从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【条件生成器小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | 正在扫描 |
字体大小 | 18 |
字体粗细 | 500 |
操作成功如下
(9)从【小部件面板】> 【基本元素】中选择【
滚动条小部件
】拖入到页面编辑窗口内的上下布局中

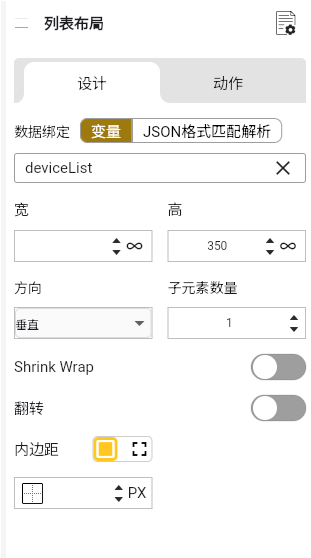

(10)从【小部件面板】> 【布局元素】中选择【
列表布局小部件
】拖入到【滚动条小部件
】中
属性名称 | 属性内容 |
---|---|
绑定变量 | deviceList |
宽 | 340 |
高 | 350 |
操作成功如下
(11)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【列表布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 80 |
背景颜色 | #FFFFFFFF |
圆角 | 10 |
内边距 | 10 |
外边距 | 上:10 下:10 |
(12)从【小部件面板】> 【常用元素】中选择【
左右布局小部件
】拖入到【容器小部件
】中
(13)从【小部件面板】> 【常用元素】中选择【
上下布局小部件
】拖入到【左右布局小部件
】中
从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 120 |
高 | 20 |
背景颜色 | #00C8C8C8 |
从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【容器小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | ${deviceList[index]["name"] == '' ? '未知' : deviceList[index["name"]} |
字体大小 | 16 |
字体粗细 | 700 |
从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 260 |
高 | 20 |
背景颜色 | #00C8C8C8 |
从【小部件面板】>【常用元素】中选择【
文本小部件
】拖入到【容器小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | Mac: ${deviceList[index]['mac']} RSSI: ${deviceList[index]["rssi"]} |
字体颜色 | #FF999999 |
字体大小 | 14 |
字体粗细 | 500 |
(14)从【小部件面板】>【常用元素】中选择【
按钮小部件
】拖入到【左右布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 60 |
高 | 40 |
背景颜色 | #00C8C8C8 |
阴影大小 | 0 |
(15)按钮动作面板中打开动作流程编辑器,单击
事件下点击+
号添加事件,再点击+
号添加动作,信息如下
动作类型 --【自定义代码块】,添加自定义代码块customCode3并选择
customCode3内容如下
void function(index) {if (scaning) {ble.stopScan();}EasyLoading.show();// 连接蓝牙 ble.connect(deviceList[index]['raw'].device,serviceUUID: StorageUtil().read("serviceUUID") ?? '',readCharacteristicUUID:StorageUtil().read("readCharacteristicUUID") ?? '',writeCharacteristicUUID:StorageUtil().read("writeCharacteristicUUID") ?? '',notifyCallBcak: () async {Map<String, dynamic> json = {"name": deviceList[index]['name'],"id": deviceList[index]['mac']};
await Get.toNamed('/DeviceNetWork', arguments: json);
EasyLoading.dismiss();});}
(16)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【按钮小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | 连接 |
字体颜色 | #FF006FFF |
字体大小 | 14 |
字体粗细 | 500 |

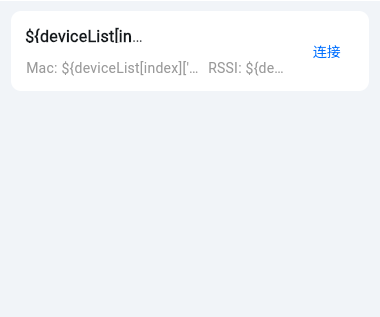

操作成功如下
SetBleName页面设计

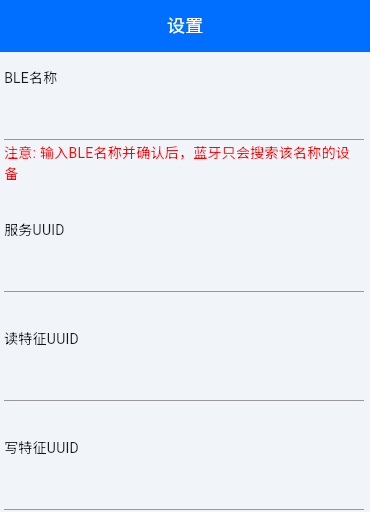

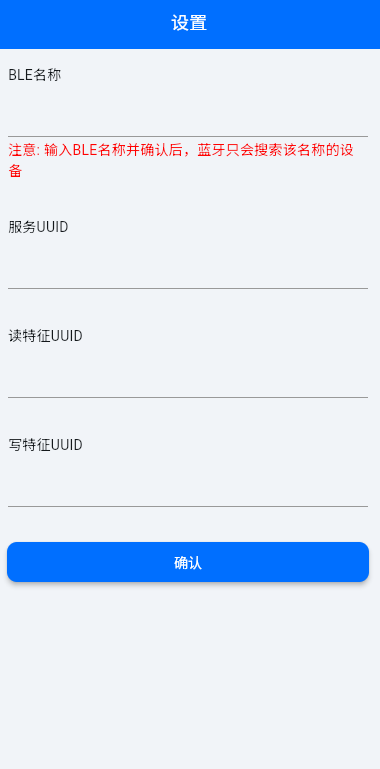

效果图
实现流程
1. 在【页面管理】中单击SetBleName页面,在右侧的属性编辑器中配置页面描述和功能详情,内容如下
名称 | 内容 |
页面描述 | 整个页面的布局可以是垂直分区的,从上到下依次为数据输入区(输入框),输入确认区(按钮) |
功能详情 | 1. 蓝牙名称过滤,设置BLE名称后蓝牙只搜索该名称的设备 2. 读写UUID,如果不设置蓝牙的读写UUID,则默认向所有的读写UUID发送数据和接收数据 |

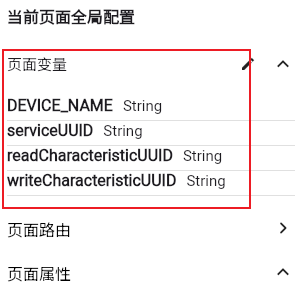

2. 在【页面管理】中单击
SetBleName
页面,在右侧的属性编辑器中添加页面变量
需要定义的变量如下
变量名称 | 变量类型 | 是否为数组 | 默认值 | 变量描述 |
---|---|---|---|---|
DEVICE_NAME | String | 否 | ${StorageUtil().read("DEVICE_NAME") ?? ''} | 设备名称 |
serviceUUID | String | 否 | 服务UUID | |
readCharacteristicUUID | String | 否 | 读特征UUID | |
writeCharacteristicUUID | String | 否 | 写特征UUID |
操作成功如下
2. 开启顶部导航栏
(1)点击页面编辑窗口右上角的【顶部导航栏】并开启,配置顶部导航栏背景色为
#FF006FFF
(2)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到顶部导航栏中间位置中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | 设置 |
文本颜色 | #FFFFFFFF |
文本大小 | 18 |
3. 页面内容设计
(1)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到页面编辑窗口内的上下布局中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 600 |
背景颜色 | #00C8C8C8 |
内边距 | 10 |
(2)从【小部件面板】> 【常用元素】中选择【
上下布局小部件
】拖入到【容器小部件
】中
(3)从【小部件面板】> 【常用元素】中选择【
上下布局小部件
】拖入到【上下布局小部件
】中
(4)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | BLE名称 |
(5)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 50 |
背景颜色 | #00C8C8C8 |
边框 | 位置 下 宽度 颜色 样式 |

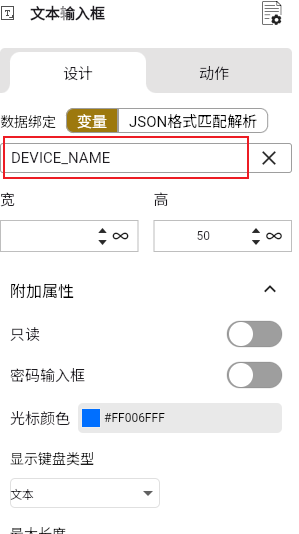

(6)从【小部件面板】> 【表单元素】中选择【
文本输入框小部件
】拖入到【容器小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
绑定变量 | DEVICE_NAME |
光标颜色 | #FF006FFF |
操作成功如下
(7)复制上述上下布局小部件及其子小部件的内容,并粘贴,修改内容如下
-
文本内容
服务UUID
、读特征UUID
、写特征UUID
-
绑定变量
serviceUUID
、readCharacteristicUUID
、writeCharacteristicUUID
操作成功如下
(8)从【小部件面板】> 【常用元素】中选择【
按钮小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 40 |
背景颜色 | #FF006FFF |
阴影大小 | 4 |
圆角大小 | 10 |
(9)按钮动作面板中打开动作流程编辑器,单击
事件下点击+
号添加事件,再点击+
号添加动作,信息如下
-
动作类型 --【自定义代码块】,添加customCode1自定义代码块并选择
customCode1内容如下
void function(){StorageUtil().write("DEVICE_NAME", DEVICE_NAME);
StorageUtil().write("serviceUUID", serviceUUID);StorageUtil().write("readCharacteristicUUID", readCharacteristicUUID);StorageUtil().write("writeCharacteristicUUID", writeCharacteristicUUID); EasyLoading.showSuccess("设置成功");Get.back();
}
(10)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【按钮小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | 确认 |
字体颜色 | #FFFFFFFF |
字体大小 | 14 |
字体粗细 | 500 |
DeviceNetWork页面设计

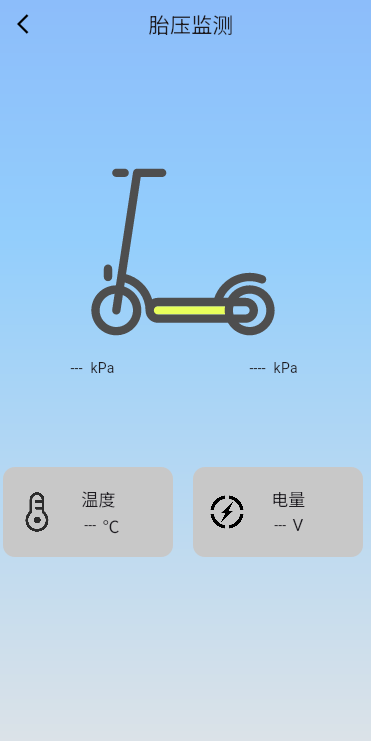

效果图
实现流程
1. 在【页面管理】中单击
DeviceNetWork
页面,在右侧的属性编辑器中配置页面描述和功能详情,内容如下
名称 | 内容 |
页面描述 | 整个页面的布局可以是垂直分区的,上半部分是电动车图像,下半部分是数据指标(胎压、温度、电量)。 |
功能详情 | 1. 在页面初始化时,会依次执行以下操作 (1)蓝牙接收数据监听,接收到数据后进行存储并重新构建页面 (2)蓝牙连接状态监听,如果蓝牙断开连接,则在400ms后回到上一个页面 2. 数据指标计算,将接收到的蓝牙数据通过协议解析成数据并进行回显 |
2. 在【页面管理】中单击
DeviceNetWork
页面,在右侧的属性编辑器中添加页面变量
需要定义的变量如下
变量名称 | 变量类型 | 是否是列表 | 默认值 | 变量描述 |
---|---|---|---|---|
password | Map | 是 | 接收的数据内容 | |
isConnected | Bool | 否 | false | 连接状态 |
wifiname | String | 否 | 发送数据内容 | |
_getData | Var | 否 | 数据接收流 | |
_connectionSubscription | Var | 否 | 连接状态流 | |
disconnectTimer | Var | 否 | 断开连接定时器 | |
tirePressure | Int | 否 | 0 | 前轮的胎压值 |
tirePressure1 | Int | 否 | 0 | 后轮的胎压值 |
temperature | Double | 否 | 0 | 温度 |
voltage | Double | 否 | 0 | 电压 |
3. 添加页面初始化动作,在右侧的属性编辑器中点击【动作】> 【打开】
在操作流程编辑器中,页面初始化
事件下点击+
号添加事件,再点击+
号添加动作,信息如下
-
动作类型 --【自定义代码块】,添加customCode1自定义代码块并选择
-
动作类型 --【硬件动作】,硬件类型 --【蓝牙】,操作类型 --【接收数据】,协议配置 -- 添加协议并选择,通信协议参考:蓝牙通讯协议模板

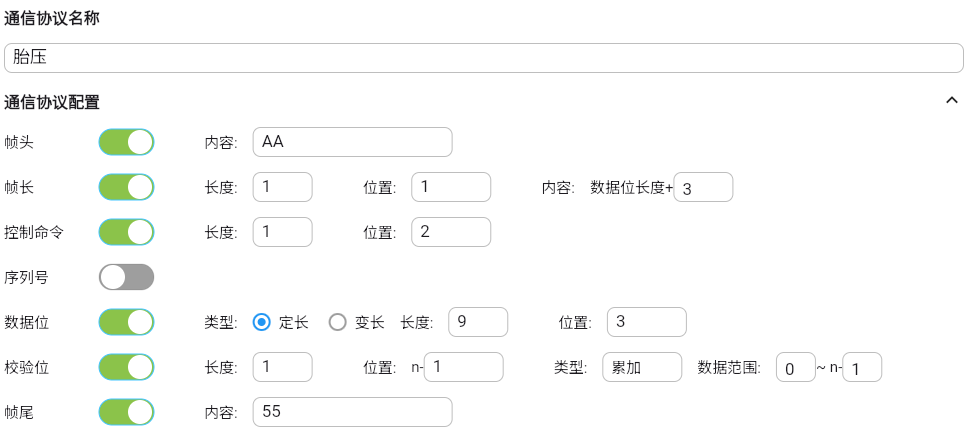

协议配置如下
命令 | 帧头 | 帧长 | 控制命令 | 数据 | 校验 | 帧尾 |
---|---|---|---|---|---|---|
字节长度 | 1 | 1 | 1 | 9 | 1 | 1 |
案例 | 0xAA | 0xXX | 0xXX | 0xXX | 0xXX | 0x55 |
描述 | 定值 | 数据位长度+3 | 变值 | 变值 | 从0到n-1位累加校验 | 定值 |

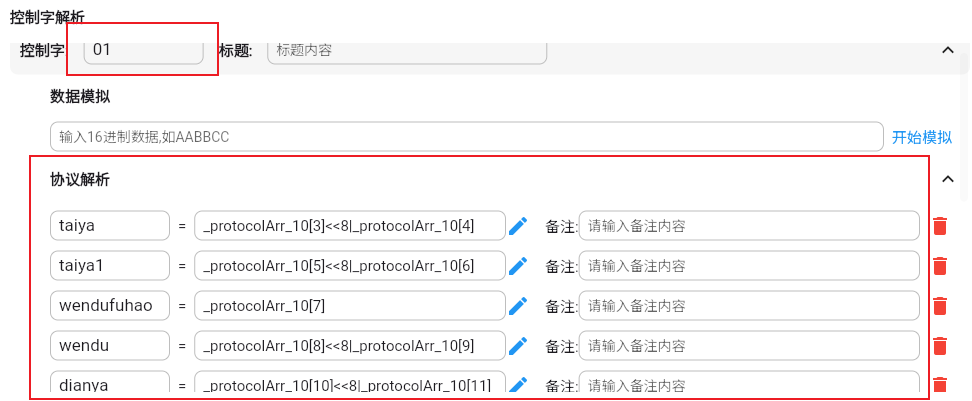

协议解析
控制字 | 变量名称 | 表达式 | 备注 |
---|---|---|---|
01 | taiya | _protocolArr_10[3]<<8 | _protocolArr_10[4] | 前轮的胎压值 |
taiya1 | _protocolArr_10[5]<<8 | _protocolArr_10[6] | 后轮的胎压值 | |
wendufuhao | _protocolArr_10[7] | 温度符号 | |
wendu | _protocolArr_10[8]<<8 | _protocolArr_10[9] | 温度 | |
dianya | _protocolArr_10[10]<<8 | _protocolArr_10[11] | 电压 |

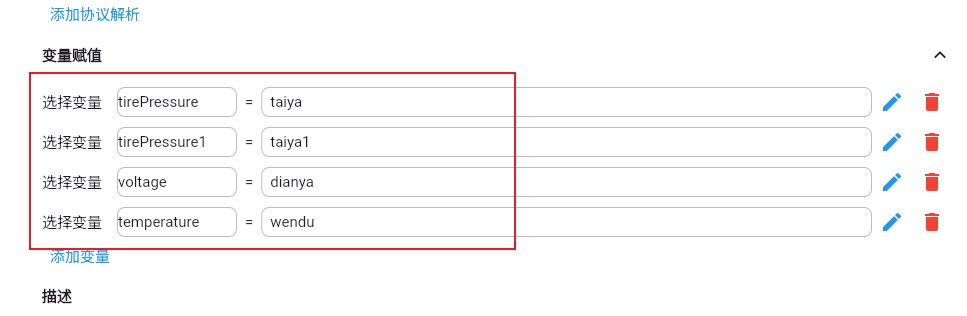

变量赋值
控制字 | 页面变量 | 变量名称 | 备注 |
---|---|---|---|
01 | tirePressure | taiya | 前轮的胎压值 |
tirePressure1 | taiya1 | 后轮的胎压值 | |
temperature | wendu | 温度 | |
voltage | dianya | 电压 |
customCode1内容如下
void function(){_connectionSubscription?.cancel();_connectionSubscription = ble.connectController.stream.listen((event) {if (event is BluetoothConnectionState) {if (mounted) {setState(() {switch (event) {case BluetoothConnectionState.connected:isConnected = true;break;case BluetoothConnectionState.disconnected:disconnectTimer?.cancel();disconnectTimer = Timer(const Duration(milliseconds: 400), () {if (connectStatus == BluetoothConnectionState.disconnected) {//400毫秒后还是未连接才代表断开了连接,回到以前的界面print("400毫秒后还是未连接才代表断开了连接,回到以前的界面");EasyLoading.showError("设备断开了连接");Get.offNamed('/'); }});
break;
default:}});}}});}
操作成功如下
4. 页面内容设计
(1)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到页面编辑窗口内的上下布局中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 820 |
背景渐变 | true |
渐变类型 | 线性渐变 |
过渡点 | 过渡点 0 颜色 #FF8CBCFA 过渡点 0.3 颜色 #FF93CEFC 过渡点 1 颜色 #FFE5E5E5 |
渐变起点 | 0,1 |
渐变终点 | 0,-1 |
(2)从【小部件面板】> 【常用元素】中选择【
上下布局小部件
】拖入到【容器小部件
】中
(3)从【小部件面板】> 【常用元素】中选择【
左右布局小部件
】拖入到【上下布局小部件
】中
(4)从【小部件面板】> 【布局元素】中选择【
按钮小部件
】拖入到【左右布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 40 |
高 | 40 |
背景颜色 | #00FCFCFC |
阴影大小 | 0 |
圆角 | 40 |
(5)从【小部件面板】> 【常用元素】中选择【
图标小部件
】拖入到【按钮小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
图标 | left |
图标大小 | 24 |
图标颜色 | #FF000000 |
(6) 从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 80 |
高 | 100 |
背景颜色 | #00C8C8C8 |
(7)从【小部件面板】> 【常用元素】中选择【
图片小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 无限大 |
高 | 200 |
Box Fit | 适应高度 |
图片来源 | 我的文件 点击 上传文件图标进行上传,图片素材链接:图片下载 |
(8)从【小部件面板】> 【表单元素】中选择【
左右布局小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
主轴对齐 | 从左往右第 5 个选项 |
(9)从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【左右布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | ${tirePressure} kPa |
(10) 从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【左右布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | ${tirePressure1} kPa |
(11) 从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 80 |
高 | 80 |
背景颜色 | #00C8C8C8 |
(12)从【小部件面板】> 【常用元素】中选择【
左右布局小部件
】拖入到【上下布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
主轴对齐 | 从左往右第 4 个选项 |
(13)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【左右布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 170 |
高 | 90 |
(14)从【小部件面板】> 【常用元素】中选择【
左右布局小部件
】拖入到【容器小部件
】中
从【小部件面板】> 【常用元素】中选择【
图片小部件
】拖入到【左右布局小部件
】中 ,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 40 |
高 | 40 |
Box Fit | 按比例缩小 |
图片来源 | 我的文件 点击 上传文件图标进行上传,图片素材链接:图片下载 |
从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【左右布局小部件
】中 ,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | ${temperature} ℃ |
(15)从【小部件面板】> 【常用元素】中选择【
容器小部件
】拖入到【左右布局小部件
】中,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 170 |
高 | 90 |
(16)从【小部件面板】> 【常用元素】中选择【
左右布局小部件
】拖入到【容器小部件
】中
从【小部件面板】> 【常用元素】中选择【
图片小部件
】拖入到【左右布局小部件
】中 ,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
宽 | 40 |
高 | 40 |
Box Fit | 按比例缩小 |
图片来源 | 我的文件 点击 上传文件图标进行上传,图片素材链接:图片下载 |
从【小部件面板】> 【常用元素】中选择【
文本小部件
】拖入到【左右布局小部件
】中 ,然后在右侧的属性编辑器中配置属性,属性信息如下:
属性名称 | 属性内容 |
---|---|
文本内容 | ${voltage} V |
