PicoVR眼镜在XR融合现实显示模式下无法显示粒子问题

news 来源：原创 2025/4/27 17:16:34

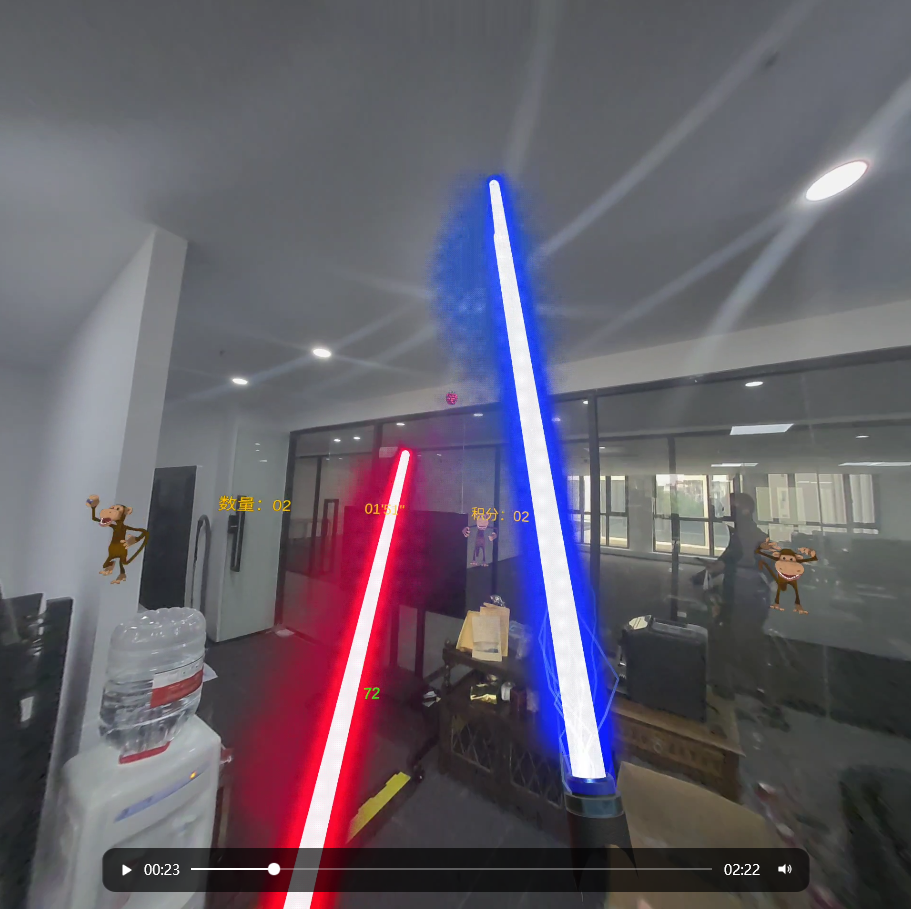

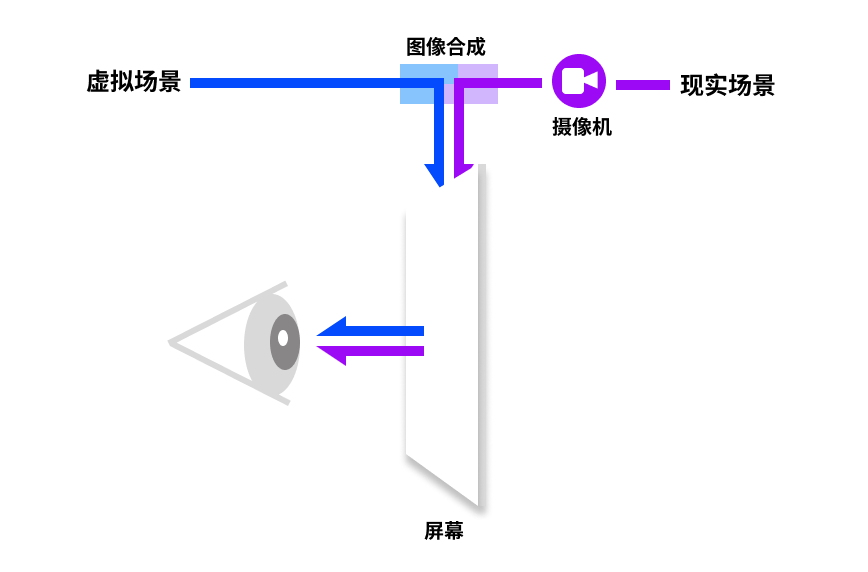

PicoVR眼镜开启XR融合现实显示模式下，Unity3D粒子效果无法显示问题，其原因是XR融合显示模式下，Unity3D应用显示层在最终合成到眼镜显示器时，驱动层先渲染摄像机画面，再以Alpha透明方式渲染应用层画面，问题就出在Alpha通道上：粒子显示位置的Alpha值为0。
在这里插入图片描述

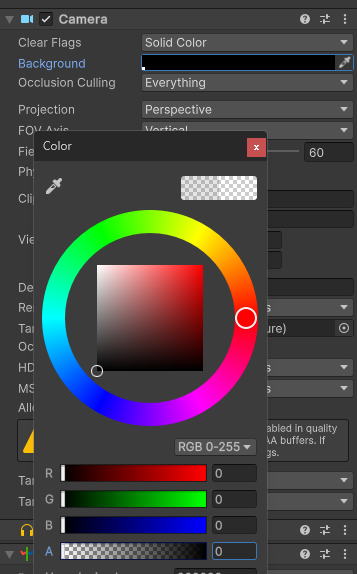

究其原因，Unity3D在设置PicoXR视频融合模式时，需要将Camera设置为背景模式，背景色全黑，且背景色的Alpha值也为0。背景色的设置其实就是在BeginDraw时，用背景色清空渲染画布，值为0x00000000的背景色，初始画布为全黑透明画布。
在这里插入图片描述

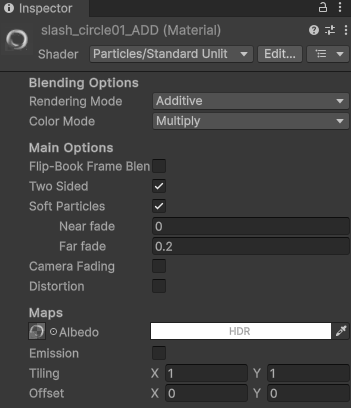

渲染普通实体时，除了在画布上渲染颜色，还会将Alpha设置为255。而粒子一般用Additive叠加模式，其只会叠加画布颜色，不会修改画布Alpha透明度，导致最终合成时，粒子渲染颜色被替换为背景摄像机画面，看到的就是粒子画面全透明了，只有在实体表面才会有存留。
在这里插入图片描述
解决办法有两个：
其一是修改粒子的shader，让粒子shader渲染颜色同时，修改Alpha值。但这种方法要修改的东西很多，需要修改每个粒子的shader，工作量很大，而且不通用。
其二是增加一个后期shader，由后期shader统一处理最终提交给驱动的渲染画布。
操作如下：
1、创建一个后期着色器，在后期着色器中统一将有颜色的像素，根据色彩值修改Alpha值

Shader "Hidden/AlphaByColor" {Properties {_MainTex ("Base (RGB)", 2D) = "white" {}_Threshold ("Alpha Threshold", Range(0,1)) = 0.05}SubShader {Cull Off ZWrite Off ZTest AlwaysPass {CGPROGRAM#pragma vertex vert#pragma fragment frag#include "UnityCG.cginc"struct v2f {float4 pos : SV_POSITION;float2 uv : TEXCOORD0;};sampler2D _MainTex;float _Threshold;v2f vert (appdata_img v) {v2f o;o.pos = UnityObjectToClipPos(v.vertex);o.uv = v.texcoord;return o;}fixed4 frag (v2f i) : SV_Target {fixed4 col = tex2D(_MainTex, i.uv);// 方法1：亮度检测float luminance = dot(col.rgb, float3(0.299, 0.587, 0.114));float newAlpha = smoothstep(_Threshold, _Threshold + 0.1, luminance);col.a = max(col.a, newAlpha);// 方法2：颜色通道检测（二选一）// float colorPresence = max(col.r, max(col.g, col.b));// col.a = step(_Threshold, colorPresence);return col;}ENDCG}}
}

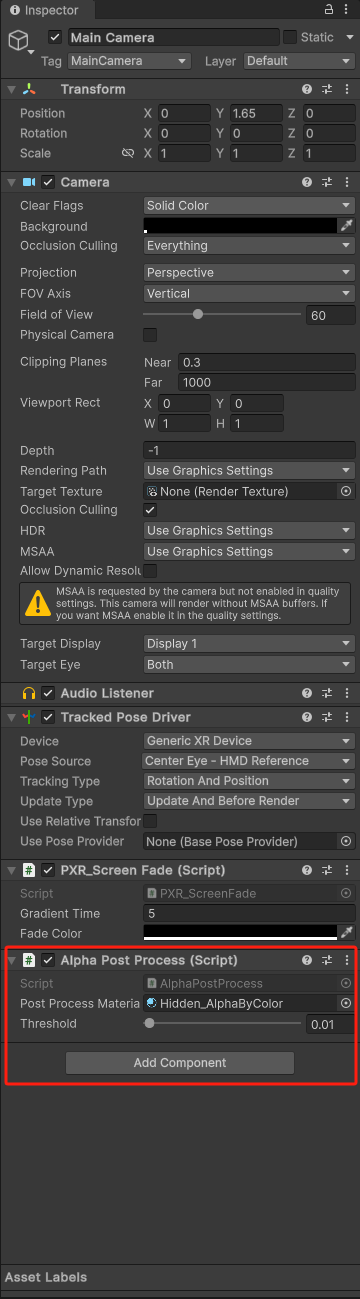

2、挂载后期处理脚本

using UnityEngine;[ExecuteInEditMode]
public class AlphaPostProcess : MonoBehaviour
{public Material postProcessMaterial;[Range(0, 1)] public float threshold = 0.05f;void OnRenderImage(RenderTexture src, RenderTexture dest){postProcessMaterial.SetFloat("_Threshold", threshold);Graphics.Blit(src, dest, postProcessMaterial);}
}
