软件设计模式与体系结构：基于Java实现管道-过滤器架构

news 来源：原创 2025/4/26 10:56:01

软件设计模式与体系结构：基于Java实现管道-过滤器架构

前言

在软件架构中，数据流风格是一种常见的架构模式，特别适用于需要对数据进行一系列处理的场景。管道-过滤器（Pipe and Filter）*架构是数据流风格的典型代表，通过将数据处理分解为多个独立的过滤器（Filter），每个过滤器完成特定的功能，数据则通过管道（Pipe）在过滤器之间流动，最终生成处理结果。这种架构具有*模块化、可扩展和可重用**的优点，广泛应用于数据处理、编译器、图像处理等领域。

本文将分享我在数据流风格系统实验中的实践经验，详细介绍如何设计和实现一个包含4个过滤器的管道-过滤器系统，并通过实验验证其功能和效果。希望通过这篇文章，帮助大家深入理解数据流风格系统的原理和应用。

实验目的

通过设计实现管道-过滤器系统，理解数据流风格系统的原理。
掌握管道-过滤器架构的模块化设计、数据处理流程和扩展性特点。

实验要求

设计实现一个至少具有4个过滤器的管道-过滤器系统。
系统包含至少4个独立的过滤器，每个过滤器完成特定的数据处理功能。
数据通过管道依次流经每个过滤器，生成最终输出。
系统应具有模块化、可扩展的特点。

实验环境

操作系统：Windows/Mac/Linux
开发环境：Java Development Kit (JDK 17+)、IntelliJ IDEA 或其他 IDE

系统设计

架构概述

管道-过滤器架构的核心思想是将数据处理过程分解为一系列独立的过滤器，每个过滤器负责单一的功能，数据在过滤器之间通过管道传递。以下是本实验中设计的系统架构：

Filter 接口：定义了所有过滤器必须实现的 process 方法，负责处理输入数据并返回处理后的数据。
具体过滤器类

：
- UppercaseFilter：将输入字符串转换为大写。
- PunctuationFilter：移除字符串中的标点符号。
- WordReplaceFilter：将指定的单词替换为新单词。
- NumberPrefixFilter：为每个单词添加编号前缀。
Pipeline 类：管理过滤器列表，负责将输入数据依次通过所有过滤器，生成最终输出。

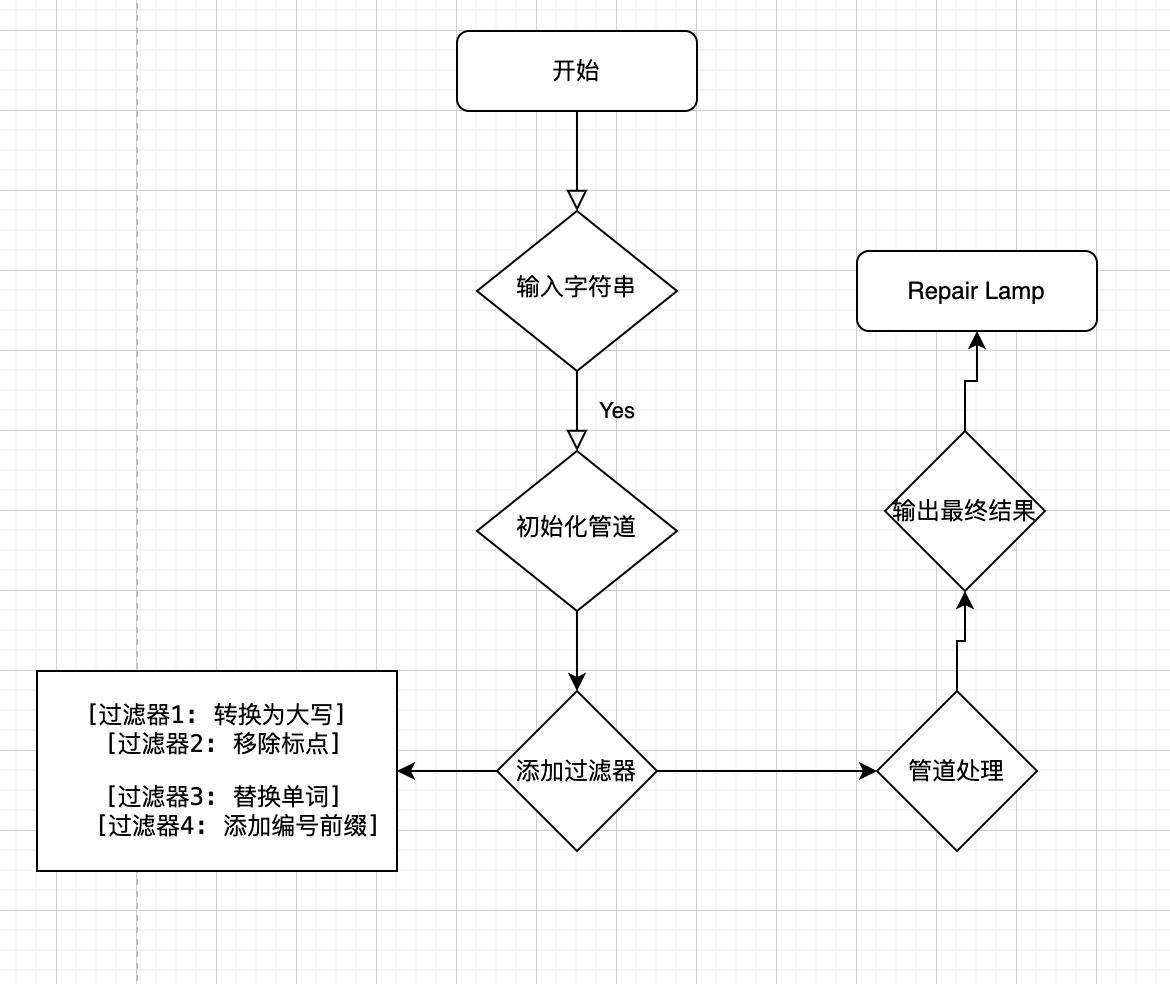

程序流程图

以下是系统的程序流程图：

在这里插入图片描述

说明
- 系统从输入字符串开始，经过管道初始化和过滤器添加。
- 管道按顺序调用每个过滤器的 process 方法，依次处理数据。
- 每个过滤器接收上一个过滤器的输出，生成新输出，最终生成结果。

实验步骤

环境搭建
- 安装 JDK 17 或更高版本。
- 配置 IntelliJ IDEA 或其他 Java IDE。
系统设计

定义 Filter 接口，声明 process 方法。
- 实现4个过滤器类：UppercaseFilter、PunctuationFilter、WordReplaceFilter、NumberPrefixFilter。
- 设计 Pipeline 类，管理过滤器列表并实现数据处理流程。
编码实现
- 编写 Java 程序，包含接口、过滤器类、管道类和主程序。
- 在主程序中创建管道，添加过滤器，处理测试输入。
测试运行
- 输入测试字符串“Hello, world! Hello everyone.”。
- 运行程序，观察每个过滤器的处理效果和最终输出。
结果分析
- 记录输入和输出，分析每个过滤器的功能和系统整体效果。

实现过滤器类：UppercaseFilter

class UppercaseFilter implements Filter {@Overridepublic String process(String input) {return input.toUpperCase();}
}

实现过滤器类：PunctuationFilter

class PunctuationFilter implements Filter {@Overridepublic String process(String input) {return input.replaceAll("[^a-zA-Z0-9\\s]", "");}
}

实现过滤器类：WordReplaceFilter

class WordReplaceFilter implements Filter {private String oldWord;private String newWord;public WordReplaceFilter(String oldWord, String newWord) {this.oldWord = oldWord;this.newWord = newWord;}@Overridepublic String process(String input) {return input.replaceAll("\\b" + oldWord + "\\b", newWord);}
}

实现过滤器类：NumberPrefixFilter

class NumberPrefixFilter implements Filter {@Overridepublic String process(String input) {String[] words = input.split("\\s+");StringBuilder result = new StringBuilder();for (int i = 0; i < words.length; i++) {result.append(i + 1).append(".").append(words[i]);if (i < words.length - 1) {result.append(" ");}}return result.toString();}
}

程序源代码

以下是完整的 Java 源代码，包含过滤器接口、具体过滤器类、管道类和主程序：

import java.util.ArrayList;
import java.util.List;// 过滤器接口
interface Filter {String process(String input);
}// 过滤器1：转换为大写
class UppercaseFilter implements Filter {@Overridepublic String process(String input) {return input.toUpperCase();}
}// 过滤器2：移除标点
class PunctuationFilter implements Filter {@Overridepublic String process(String input) {return input.replaceAll("[^a-zA-Z0-9\\s]", "");}
}// 过滤器3：替换指定单词
class WordReplaceFilter implements Filter {private String oldWord;private String newWord;public WordReplaceFilter(String oldWord, String newWord) {this.oldWord = oldWord;this.newWord = newWord;}@Overridepublic String process(String input) {return input.replaceAll("\\b" + oldWord + "\\b", newWord);}
}// 过滤器4：添加前缀编号
class NumberPrefixFilter implements Filter {@Overridepublic String process(String input) {String[] words = input.split("\\s+");StringBuilder result = new StringBuilder();for (int i = 0; i < words.length; i++) {result.append(i + 1).append(".").append(words[i]);if (i < words.length - 1) {result.append(" ");}}return result.toString();}
}// 管道类
class Pipeline {private List<Filter> filters = new ArrayList<>();public void addFilter(Filter filter) {filters.add(filter);}public String process(String input) {String result = input;for (Filter filter : filters) {result = filter.process(result);}return result;}
}// 主程序
public class PipelineFilterSystem {public static void main(String[] args) {// 创建管道Pipeline pipeline = new Pipeline();// 添加过滤器pipeline.addFilter(new UppercaseFilter());pipeline.addFilter(new PunctuationFilter());pipeline.addFilter(new WordReplaceFilter("HELLO", "HI"));pipeline.addFilter(new NumberPrefixFilter());// 测试输入String input = "Hello, world! Hello everyone.";System.out.println("输入: " + input);// 处理数据String output = pipeline.process(input);System.out.println("输出: " + output);}
}
