项目说明

该设计是一个简易的基于51单片机的温湿度检测报警系统，功能说明：

使用LCD1602实时显示当前的温湿度。
读取DHT11的温湿度值，如果温度大于最大设定值，LED1亮，如果温度小于最小设定值，LED2亮。如果湿度大于最大设定值，LED3亮，如果湿度小于最小设定值，LED4亮。
可以设置温度和湿度的上下限。

设计环境

仿真软件版本：Proteus8.9
下载链接：
链接:https://pan.baidu.com/s/1kkgFmRBlh268m_ESl83weg 提取码:9bde 复制这段内容后打开百度网盘手机App，操作更方便哦

工程下载

代码和仿真放在了CSDN的下载里，并未设置积分，应该可以直接下载。只想加点下载量，好像有下载量才能升级。
下载链接
如果下载开始收积分了，可以关注微信公众号少年潜行，回复关键字A002温湿度检测，获取网盘链接。不会有付钱解压

📖 欢迎交流如果代码对你有帮助，希望可以帮我点个赞👍和收藏

硬件设计

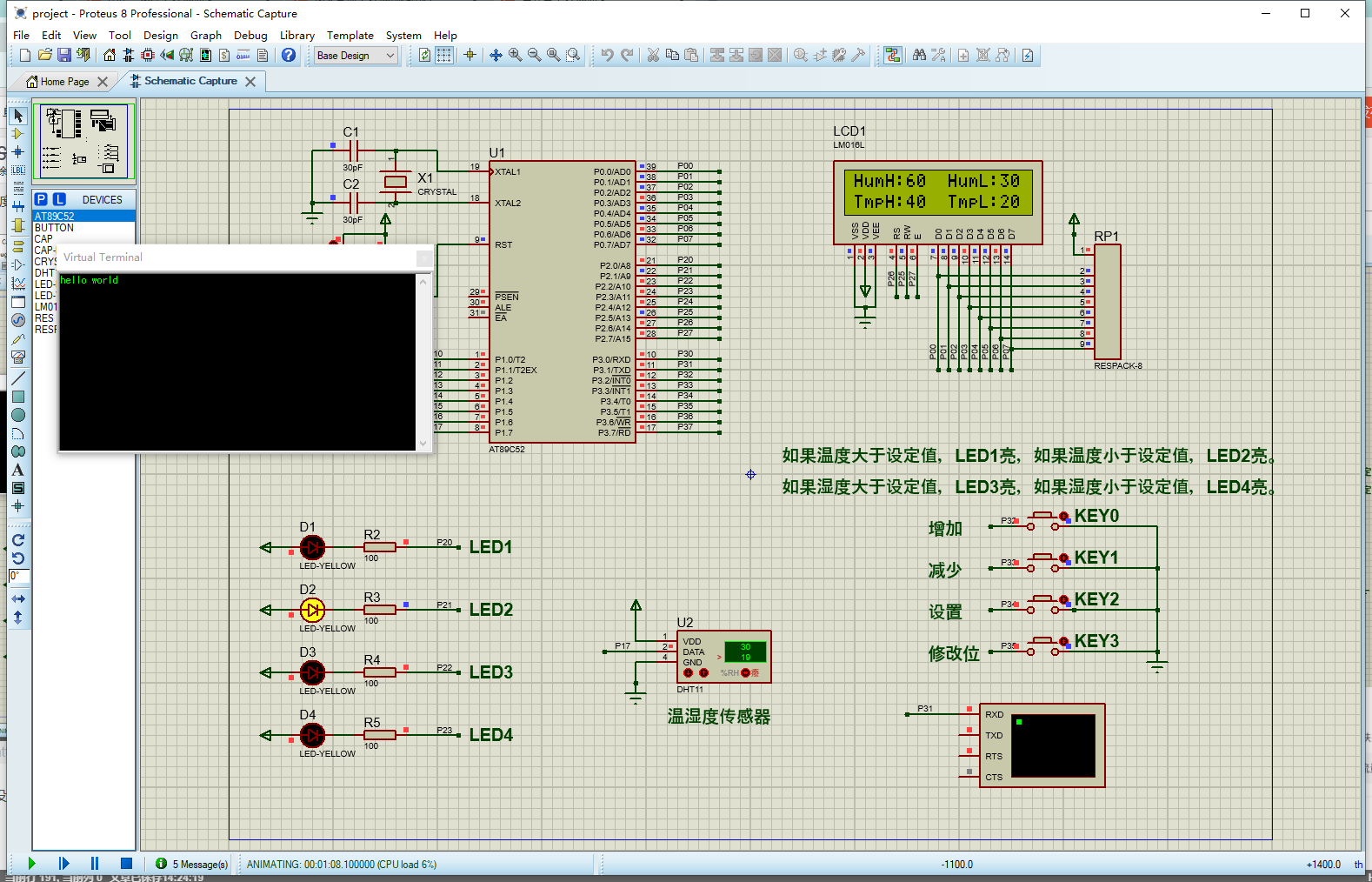

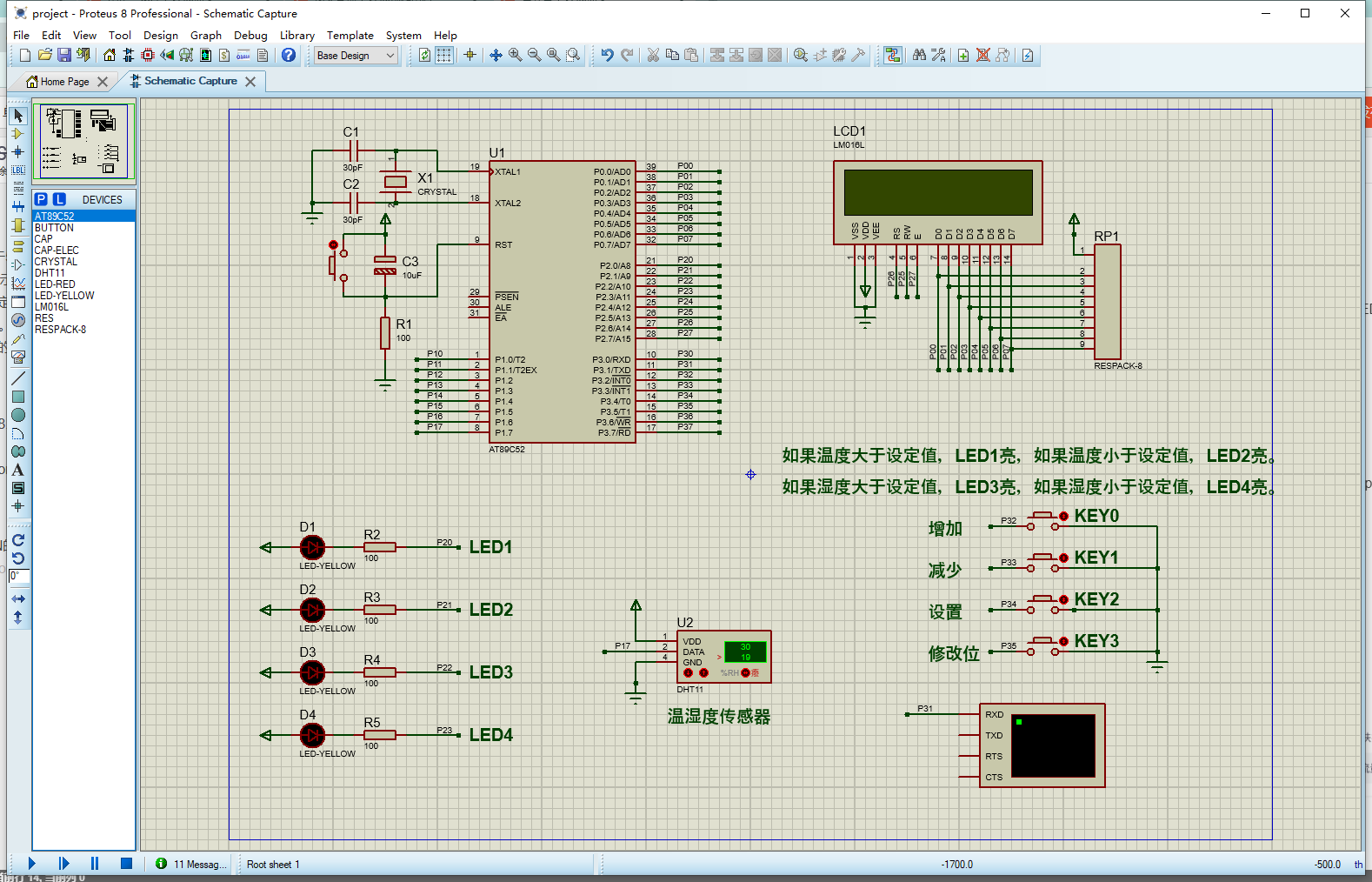

在这里插入图片描述
硬件设计如图，主要使用的是LED来展示当前值是否超过限制。使用DHT11做温湿度传感器，使用串口端口做一些简单的调试，LCD屏幕可以显示当前的温湿度，也可以显示最大最小的设置限制，通过按键改变目标值。

软件设计

按键的扫描和温湿度的最大最小值比较都在5ms中断中实现，界面显示和DHT11的读取放置在while循环中，使用的晶振是11.0592MHz，注意就是DHT11对时间比较敏感，我的时间us级别的延时都是使用的STCISP生成的，而且在读取值的时候需要把中断全部关闭，读取完成后再开启，中断打断也会有影响，如果你没有使用中断就不用管。
页面page变量等于1的时候，写了一个闪烁，其实原理就是使用一个计数器，计数到偶数的时候，使用空白字符将原来的数字覆盖，这样看着就好像是没显示了。

#include "main.h"
#include "delay.h"
#include "LCD1602.h"
#include "key.h"
#include "dht11.h"
#include "usart.h"
// 变量定义
sbit LED1 = P2^0;
sbit LED2 = P2^1;
sbit LED3 = P2^2;
sbit LED4 = P2^3;    uint8_t  key_value = 0;   // 按键按下的值
uint8_t  hum_high  = 60, hum_low  = 30;//设置的湿度最大值和最小值
uint8_t  temp_high = 40, temp_low = 20;//设置的温度最大值和最小值
uint8_t humidity=0,      temperature=0;//实际的湿度值和温度值
uint8_t ui_page = 0;//实际的湿度值和温度值
uint8_t set_pos = 0;//设置序号 0：设置hum_high 1：设置hum_low 2：设置temp_high 3：设置temp_low
// 函数声明
void Timer0_Init(void);		//5毫秒@11.0592MHzvoid main()
{uint8_t  ret;uint8_t  blink_count = 0;LcdInit();Timer0_Init();UartInit();EA = 1;                 //打开所有中断SendBuffLen("hello world\r\n",sizeof("hello world\r\n"));while(1){	EA = 0;ret = DHT11_Get_Data(&humidity, &temperature) ;EA = 1;if(ui_page == 0){LcdShowStr(0,0,"  real  data  ");LcdShowStr(0,1,"hum:");LcdShowNumInt(4,1,humidity,2,1);LcdShowStr(6,1,"   ");LcdShowStr(9,1,"temp:");LcdShowNumInt(14,1,temperature,2,1);}else if(ui_page == 1){blink_count ++;LcdShowStr(0,0,"HumH:");LcdShowNumInt(5,0,hum_high,2,1);if(set_pos == 0 && (blink_count % 2 == 0) ){LcdShowStr(5,0,"  ");}LcdShowStr(7,0,"  ");LcdShowStr(9,0,"HumL:");LcdShowNumInt(14,0,hum_low,2,1);if(set_pos == 1 && (blink_count % 2 == 0) ){LcdShowStr(14,0,"  ");}LcdShowStr(0,1,"TmpH:");LcdShowNumInt(5,1,temp_high,2,1);if(set_pos == 2 && (blink_count % 2 == 0) ){LcdShowStr(5,1,"  ");}LcdShowStr(7,1,"  ");LcdShowStr(9,1,"TmpL:");LcdShowNumInt(14,1,temp_low,2,1);if(set_pos == 3 && (blink_count % 2 == 0) ){LcdShowStr(14,1,"  ");}}delay_ms(200);}
}// 检查当前温湿度的状态
// 如果温度大于设定值，LED1亮，如果温度小于设定值，LED2亮。
// 如果湿度大于设定值，LED3亮，如果湿度小于设定值，LED4亮。
void CheckLimits()
{if(temperature > temp_high){LED1 = 0;LED2 = 1;}else if(temperature < temp_low){LED1 = 1;LED2 = 0;}else  {LED1 = 1;LED2 = 1;}if(humidity > hum_high){LED3 = 0;LED4 = 1;}else if(humidity < hum_low){LED3 = 1;LED4 = 0;}else  {LED3 = 1;LED4 = 1;}
}// 5ms定时器中断，5MS执行一次
void Timer0Routine(void) interrupt 1
{
//	static int count = 0;// 5ms 定时值重置TL0 = 0x00;				//设置定时初始值TH0 = 0xEE;				//设置定时初始值// 按键扫描并获得值key_value = KeyScan();// 按键0按下 if(key_value == KEY0_PRES){if(ui_page == 1){if(set_pos == 0) hum_high++;else if(set_pos == 1) hum_low++;else if(set_pos == 2) temp_high++;else if(set_pos == 3) temp_low++;}}// 按键1按下 else if(key_value == KEY1_PRES){if(ui_page == 1){if(set_pos == 0) hum_high--;else if(set_pos == 1) hum_low--;else if(set_pos == 2) temp_high--;else if(set_pos == 3) temp_low--;}}// 按键2按下 else if(key_value == KEY2_PRES){if(ui_page == 0)ui_page = 1;else if(ui_page == 1)ui_page = 0;}// 按键3按下 else if(key_value == KEY3_PRES){if(ui_page == 1){set_pos ++;if(set_pos > 3)set_pos = 0;}}CheckLimits();
}void Timer0_Init(void)		//5毫秒@11.0592MHz
{TMOD &= 0xF0;			//设置定时器模式TMOD |= 0x01;			//设置定时器模式TL0 = 0x00;				//设置定时初始值TH0 = 0xEE;				//设置定时初始值TF0 = 0;				//清除TF0标志TR0 = 1;				//定时器0开始计时ET0 = 1;                //打开定时器中断
}

调试效果

1、显示当前的温度和湿度值

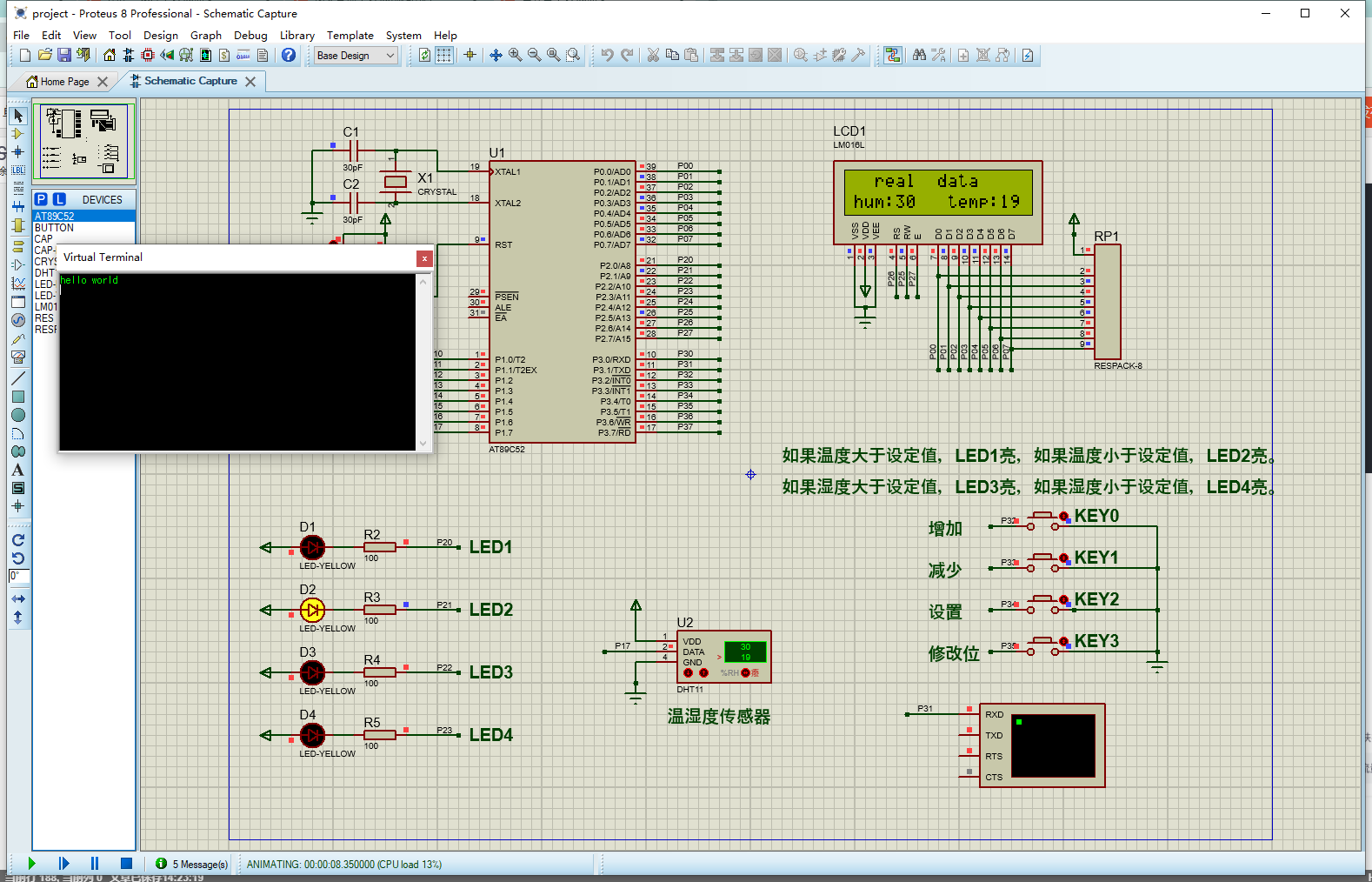

在这里插入图片描述
2、点击KEY2后，显示设定值，在显示过程中，对应可修改位的数字会闪烁，但是是因为是仿真，就闪的比较慢。点击KEY3，会修改当前的想要修改的数字位，比如原来在改湿度最大值HumH，按下KEY3后，增加减少按键就会改HumL，再按又换一个。改完后点击设置又返回主界面。
在这里插入图片描述
