详解最新链路追踪skywalking框架介绍、架构、环境本地部署配置、整合微服务springcloudalibaba 、日志收集、自定义链路追踪、告警等

news 来源：原创 2025/4/27 18:49:16

1.skywalking介绍

多种监控手段，可以通过语言探针和service mesh 获得监控数据
支持多种语言自动探针，包含java/net/nodejs
轻量高效，无需大数据平台和大量的服务器资源
模块化，UI、存储、集群管理都有多种机制可选
支持告警
优秀的可视化解决方案

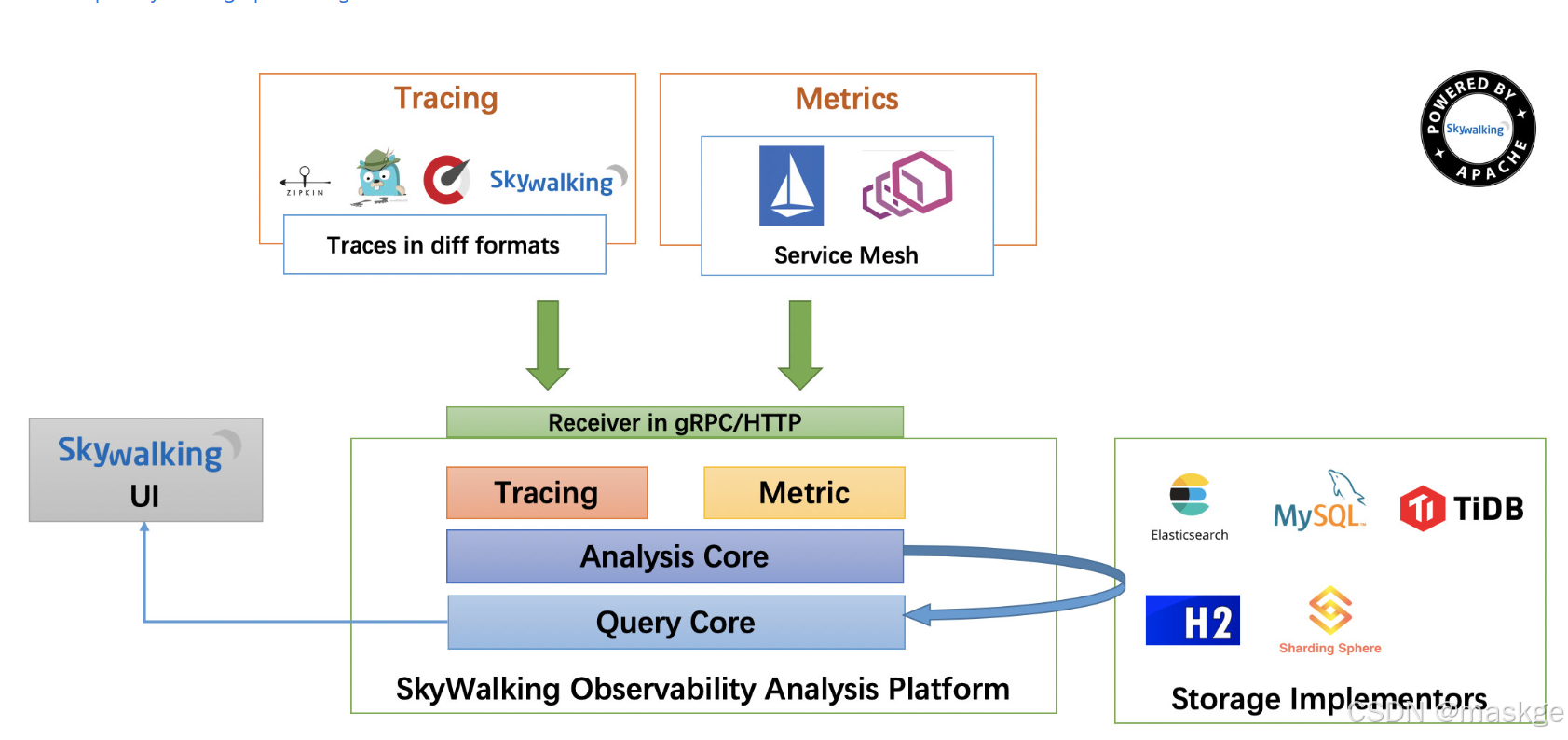

整体架构
在这里插入图片描述

上部分 Agent ：负责从应用中收集链路信息,发送给SkyWalking OAP服务器,目前支持SkyWalking、Zikpin、Jaeger等提供的Tracing 数据信息。而目前采用的是SkyWalking Agent收集 SkyWalking Tracing数据,传递给服务器
下部分SkyWalking OAP :负责接收Agent发送的Tracing数据信息,然后进行分析(Analysis Core) ,存储到外部存储器(Storage ),最终提供查询( Query )功能
右部分 Storage :Tracing 数据存储。目前支持ES、MySQL、Sharding Sphere、TiDB、H2多种存储器，目前采用的是 ES ,主要考虑是 SkyWalking 开发团队自己的生产环境采用 ES 为主
左部分 SkyWalking UI ：负责提供控台，查看链路等等

skywalking demo
默认登录账户： skywalking skywalking

https://demo.skywalking.apache.org/

资料

官网：https://skywalking.apache.org/

下载 skywalking本地安装包:
https://skywalking.apache.org/downloads/

文档：https://skywalking.apache.org/docs/#SkyWalking

github: https://github.com/apache/skywalking

https://skywalking.apache.org/docs/main/latest/en/setup/backend/backend-setup/#applicationyml

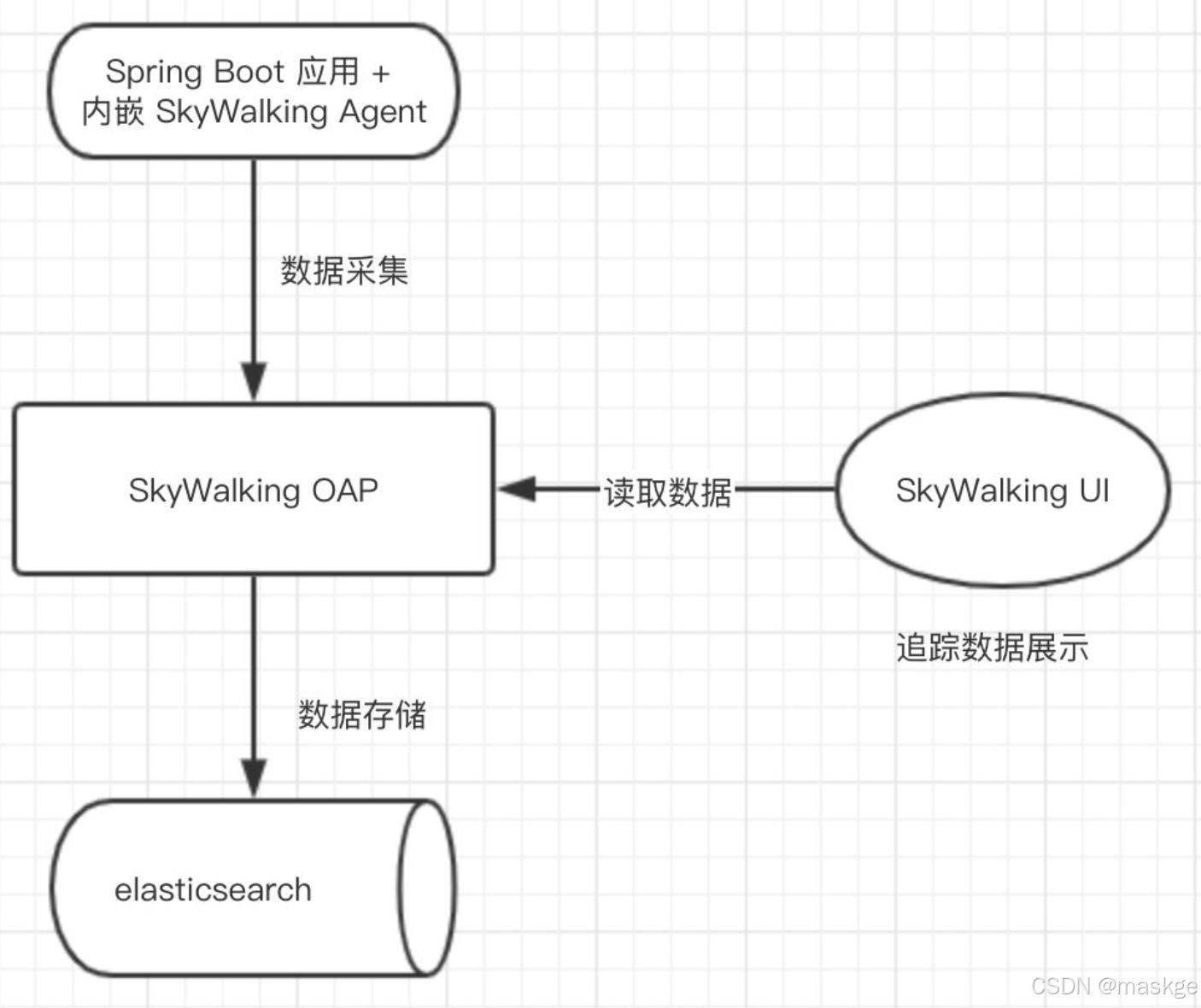

SkyWalking 环境搭建部署（单机版）

在这里插入图片描述
1.安装elasticSearch

参考之前博文安装&启动
elasticsearch.bat 或者elasticsearch.sh启动服务
访问默认地址：http://localhost:9200/

2.搭建skywalking 服务

下载skywalking 安装包

对于 SkyWalking 的软件包，有两种方式获取：
- 手动编译
- 官方包（建议官方包，bug少）

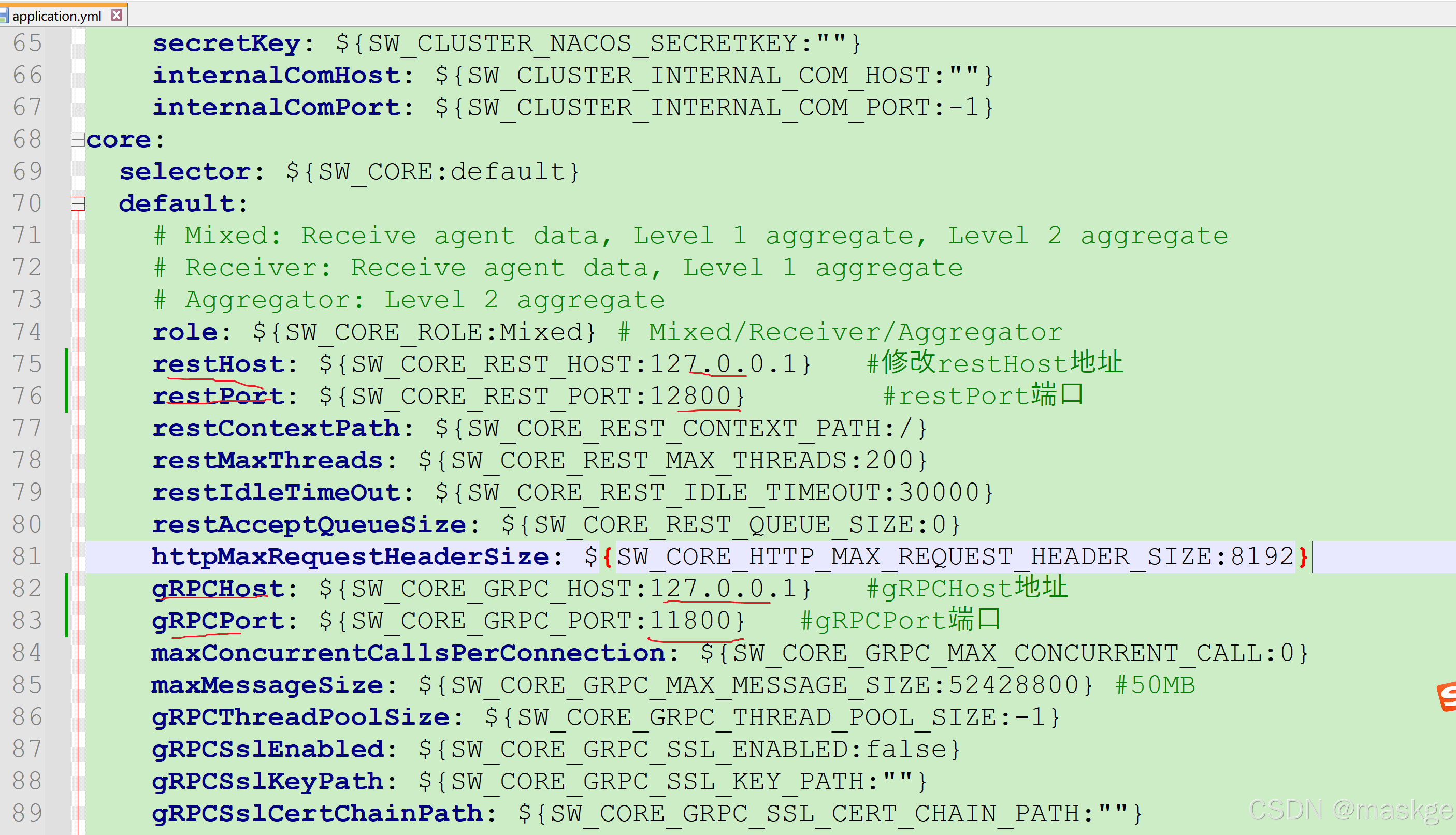

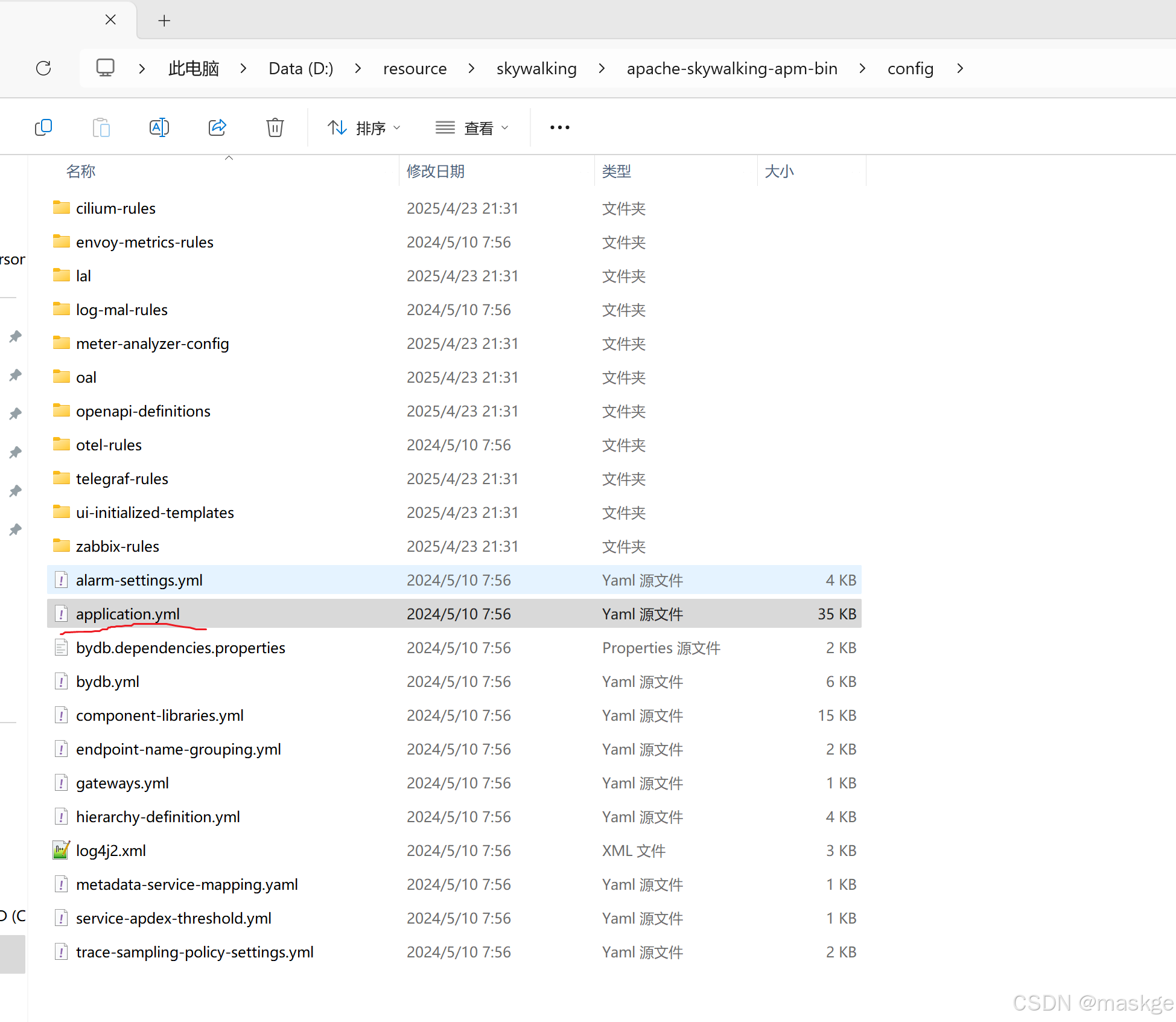

修改 skywalking config目录application.yml配置

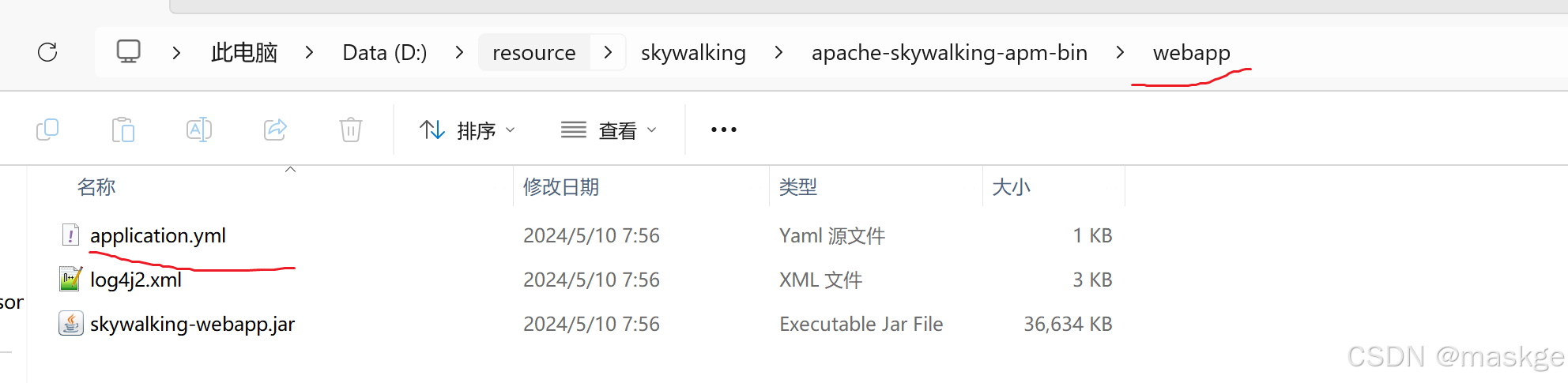

修改skywalking 安装目录中的webapp目录中的webapp.yml配置
启动skywalking server &webapp 执行如下命令：

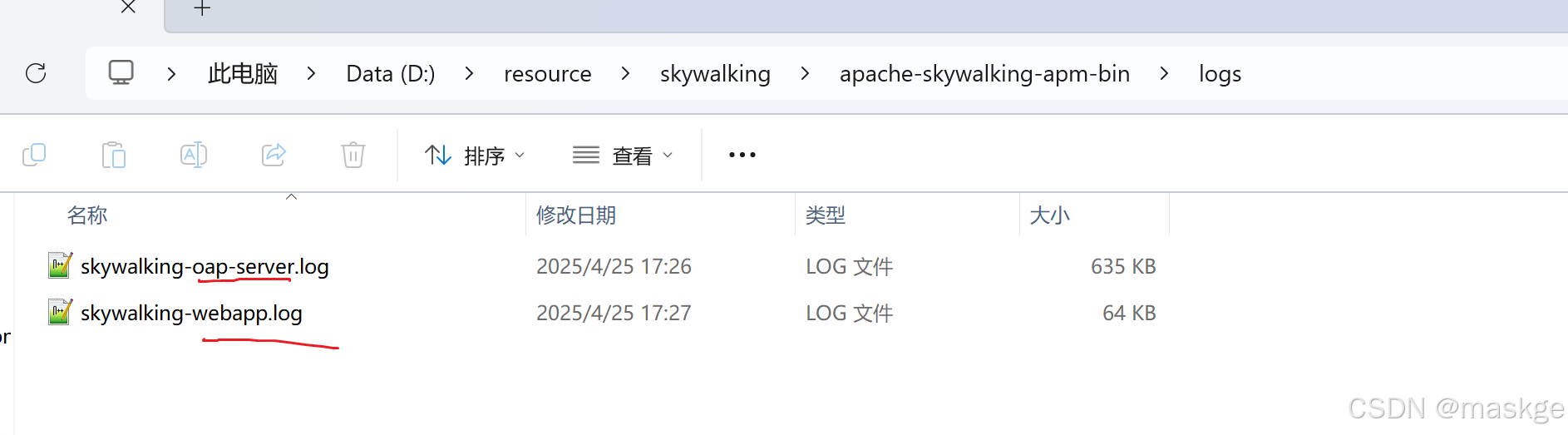

备注说明：如果启动有问题，可以查看日志
skywalking ui访问地址：
默认 http://localhost:8080

3.启动一个 Spring Boot 应用，并配置 SkyWalking Agent

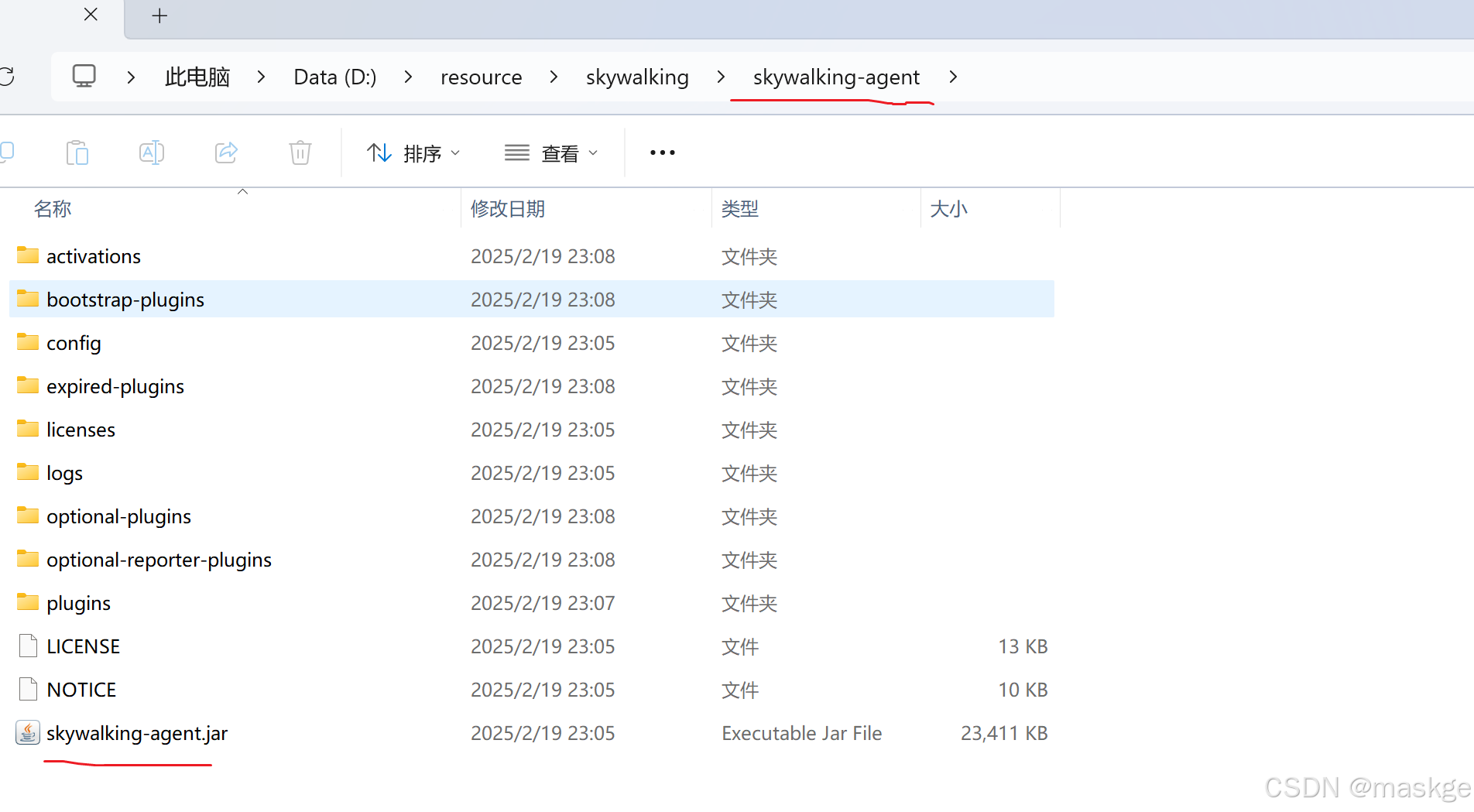

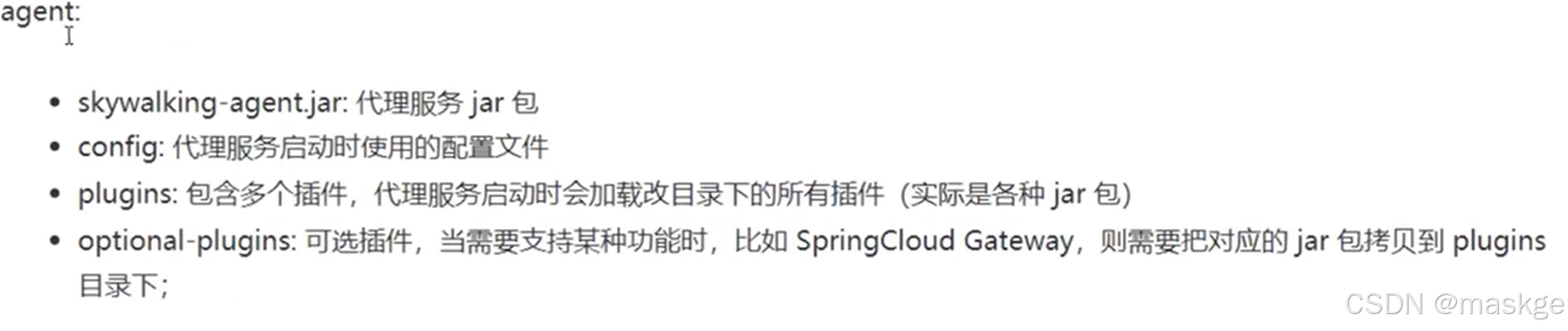

首先，下载skywalking agent 包如下：
在这里插入图片描述

其次，启动探针

通过探针方式配置微服务链路追踪*

   java -javaagent:/path/to/skywalking-agent.jar \-Dskywalking.agent.service_name=order-service \-Dskywalking.collector.backend_service=localhost:11800 \-jar order-service.jar

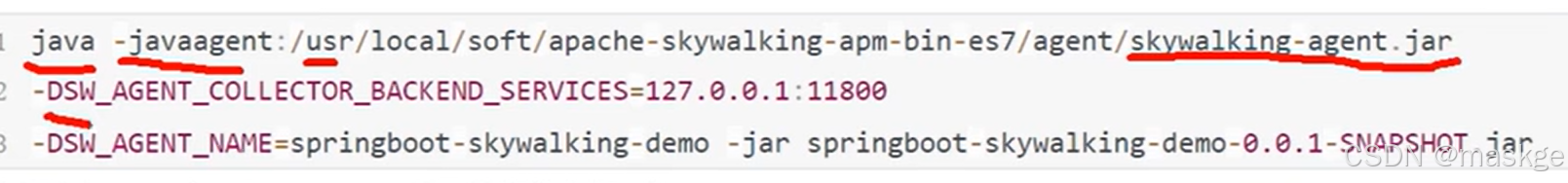

linux启动
在这里插入图片描述

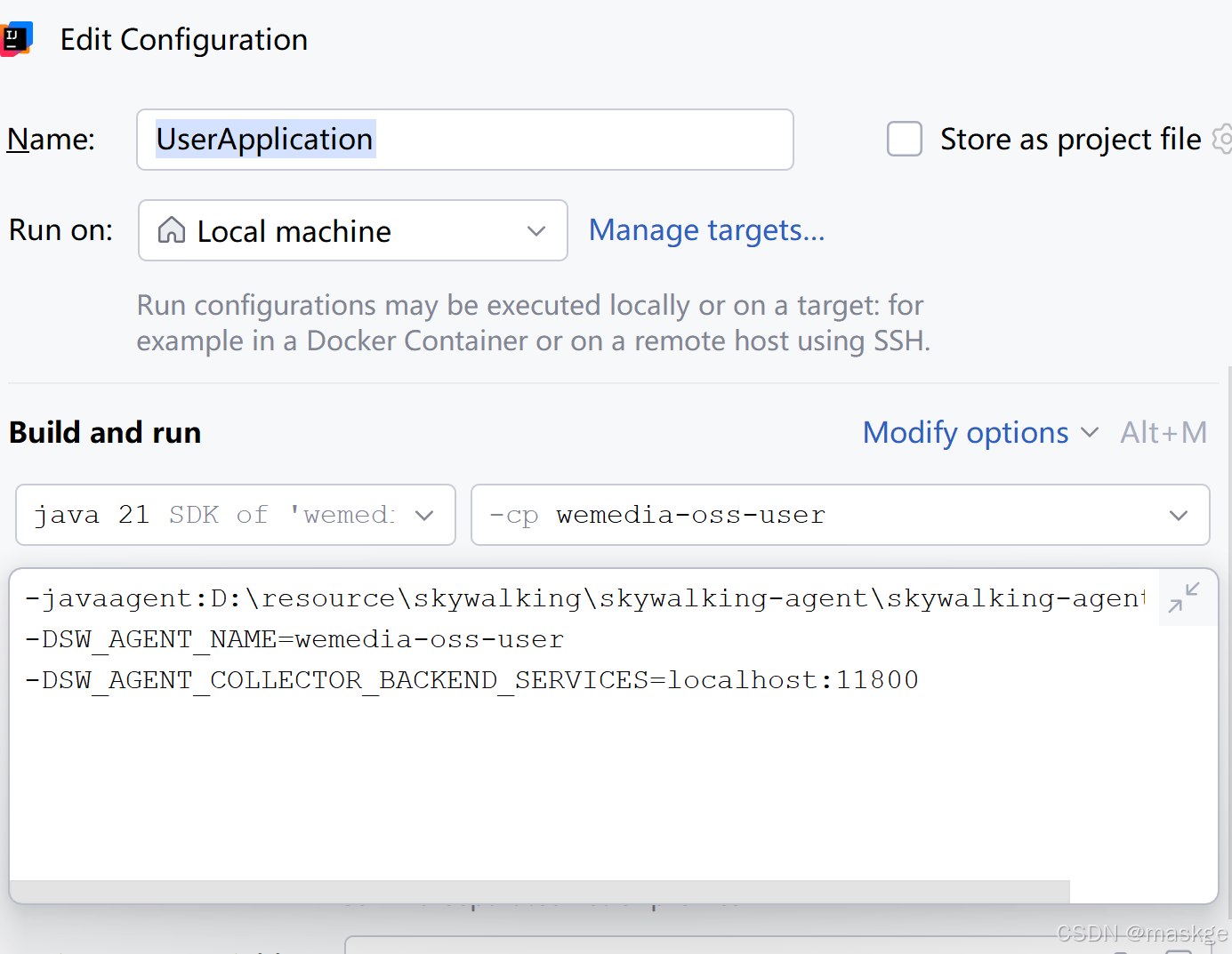

idea中配置探针

#设置skywalking-agent.jar路径
-javaagent:D:\resource\skywalking\skywalking-agent\skywalking-agent.jar
#在skywalking上显示微服务名称
-DSW_AGENT_NAME=wemedia-oss-user
#skywalking的collector服务的ip以及端口
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=localhost:11800

在这里插入图片描述
启动服务之后，调用服务api:http://127.0.0.1:8889/api/user/vipRecharge ，在skywalking ui上查看服务如下：

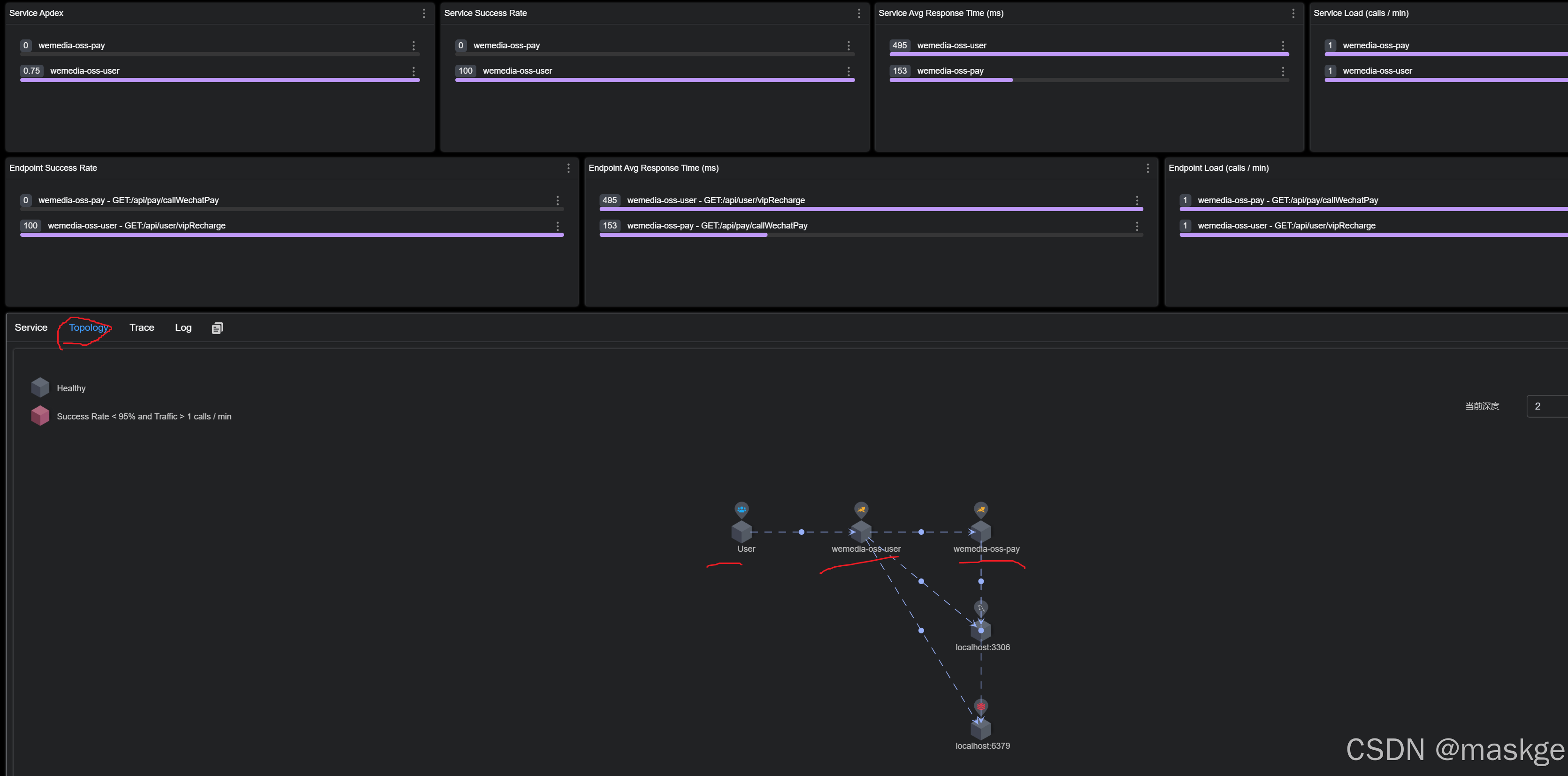

查看拓扑图如下：

发现拓扑图不显示gateway服务，分析这是skywalking的bug,解决方法：

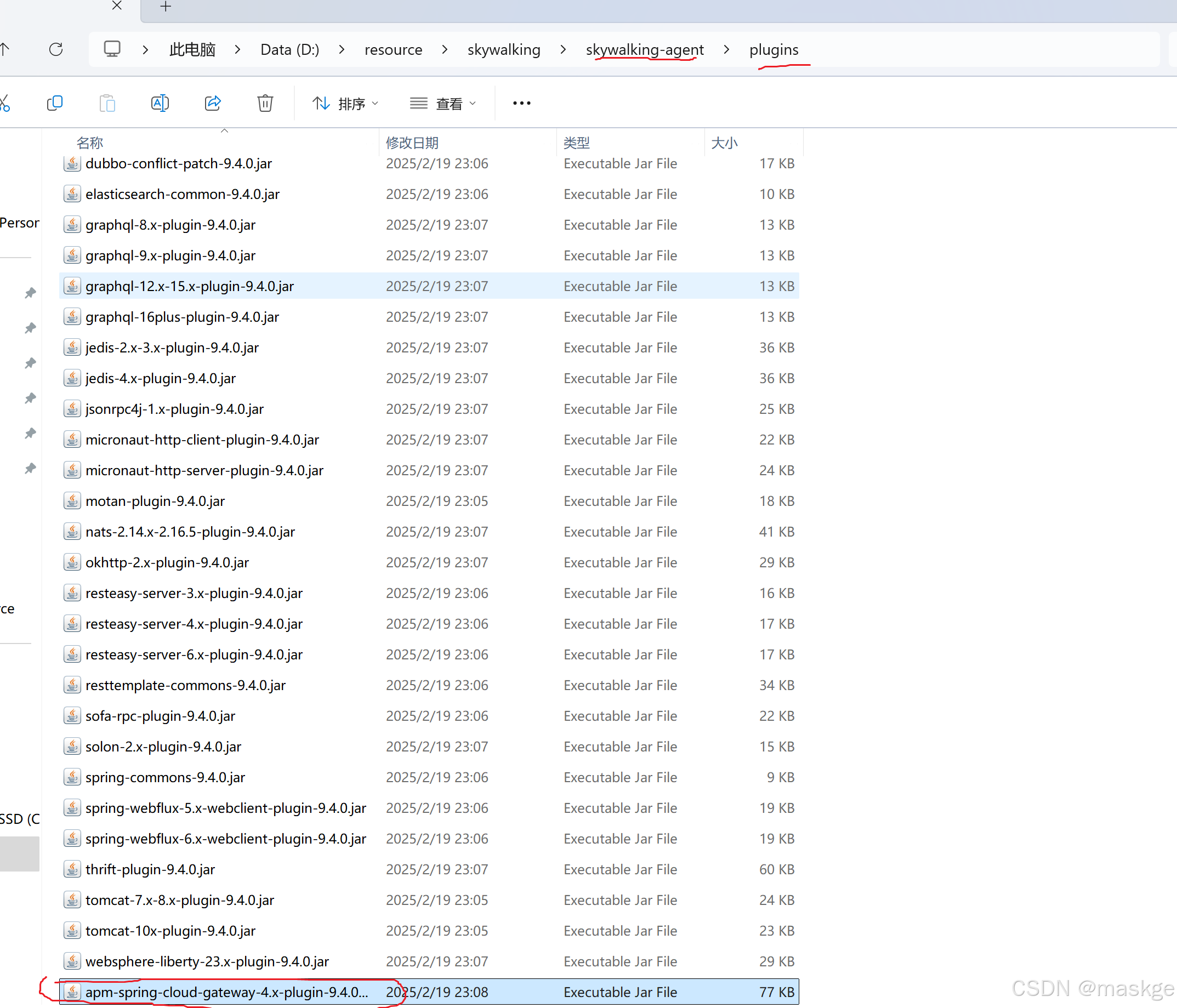

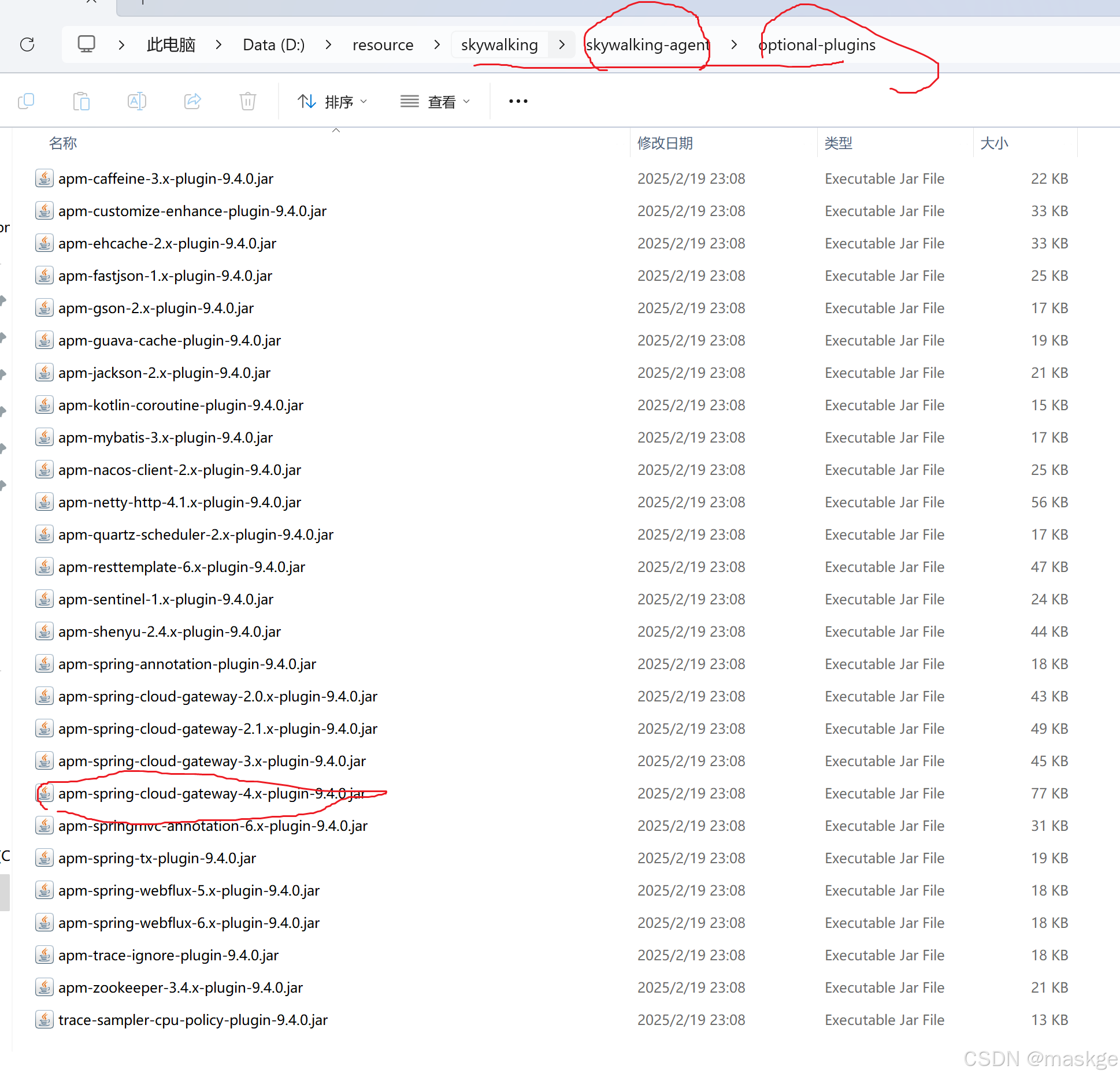

到agent optional-plugins目录下复制最新的gateway lib到agent plugins目录里
在这里插入图片描述

重启skywalking

重启微服务

重新访问接口微服务：http://127.0.0.1:8889/api/user/vipRecharge

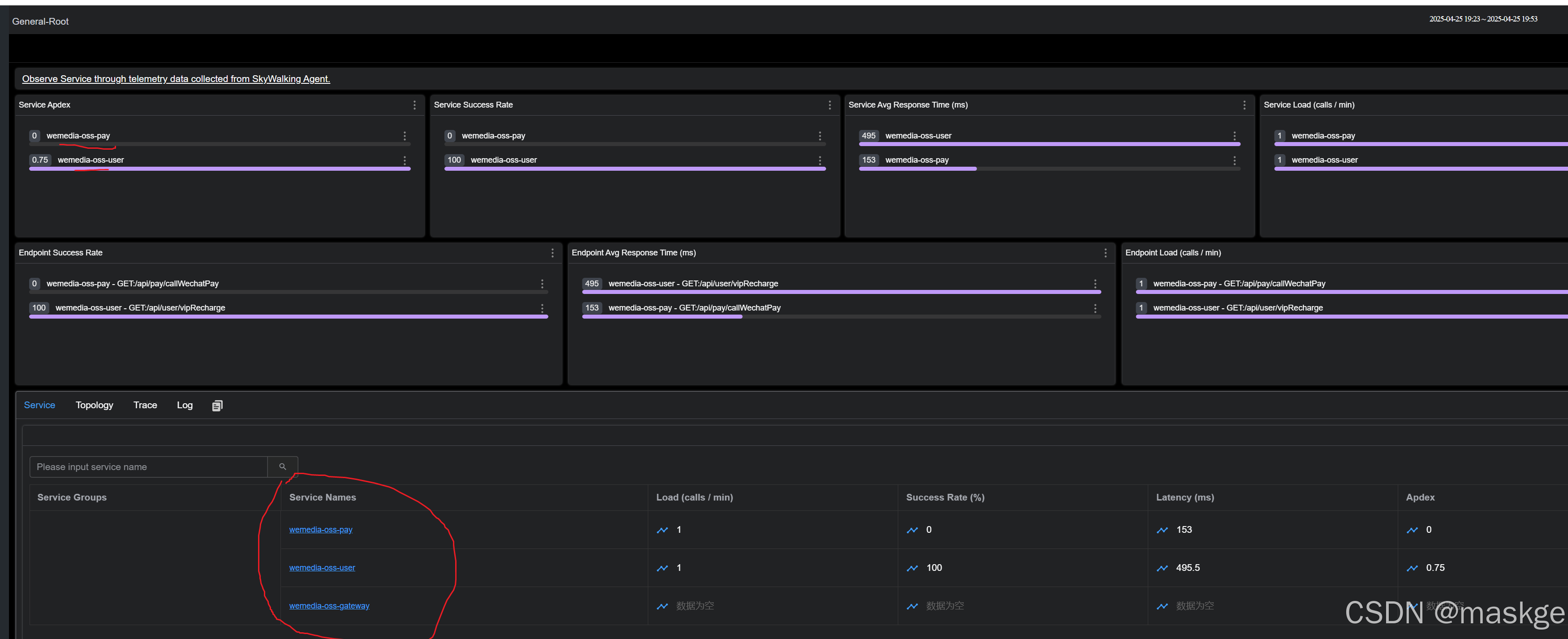

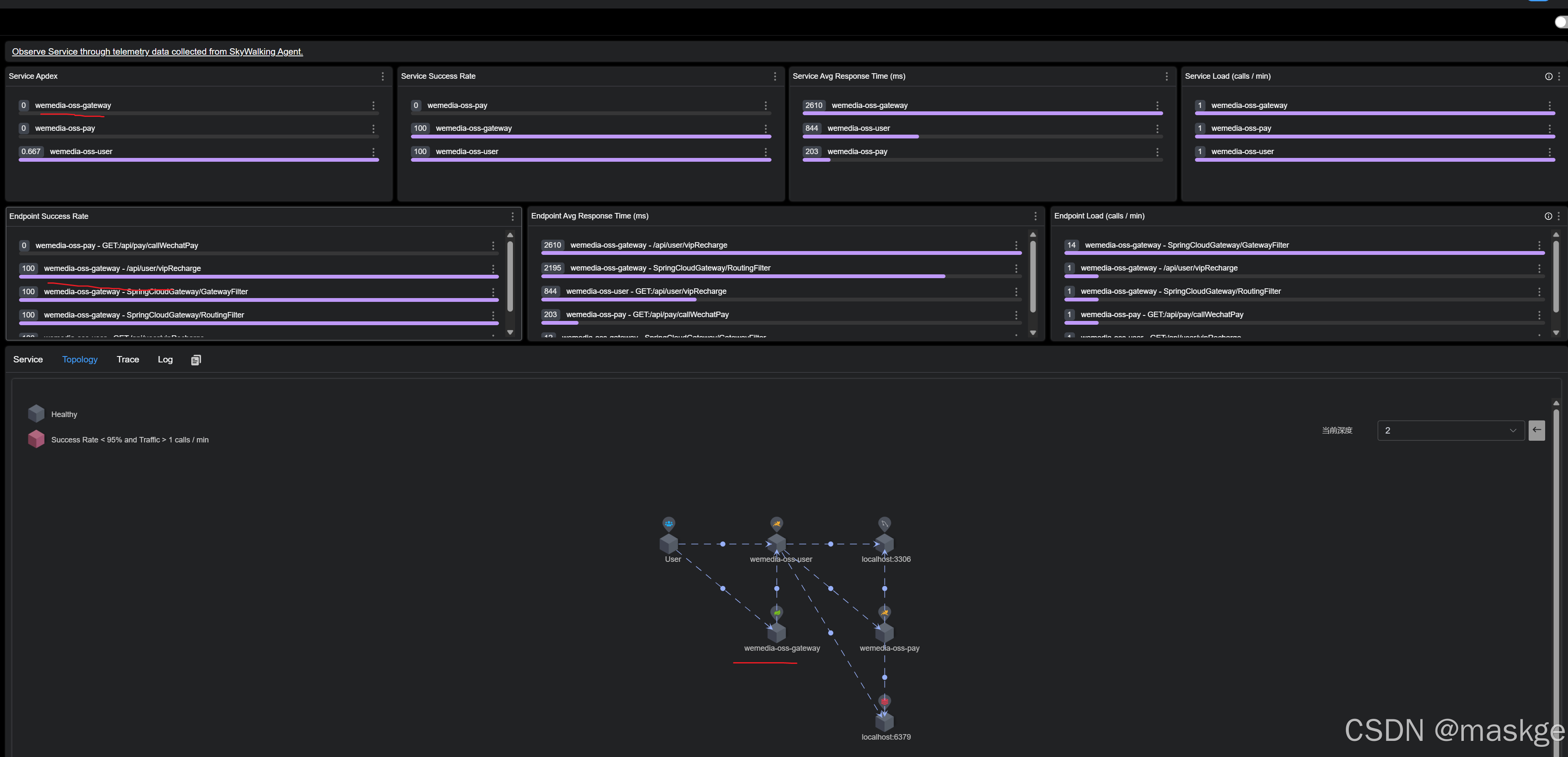

再次访问skywalking ui:
在这里插入图片描述

3.skywalking 日志收集

引入skywalking日志收集依赖

    <!--skywalking 日志收集，引入工具类--><dependency><groupId>org.apache.skywalking</groupId><artifactId>apm-toolkit-logback-1.x</artifactId><version>9.3.0</version></dependency>

调整logback-spring.xml

<?xml version="1.0" encoding="UTF-8"?>
<configuration scan="true" scanPeriod=" 5 seconds"><!--定义日志文件的存储地址 勿在 LogBack 的配置中使用相对路径，请根据需求配置路径--><springProperty scope="context" name="log.path" source="path.log"/><springProperty scope="context" name="app.anme" source="spring.application.name"/><property name="app.name" value="${app.anme}"/><!-- 业务日志路径--><property name="logging.path" value="${log.path}"/><!-- 系统日志路径--><property name="system.log" value="system"/><!-- 日志保存时间(天) --><property name="log.save.time.day" value="30"/><!-- 彩色日志依赖的渲染类 --><conversionRule conversionWord="clr" converterClass="org.springframework.boot.logging.logback.ColorConverter" /><conversionRule conversionWord="wex" converterClass="org.springframework.boot.logging.logback.WhitespaceThrowableProxyConverter" /><conversionRule conversionWord="wEx" converterClass="org.springframework.boot.logging.logback.ExtendedWhitespaceThrowableProxyConverter" /><!-- 彩色日志格式 --><property name="CONSOLE_LOG_PATTERN"value="${app.name} >> ${CONSOLE_LOG_PATTERN:-%clr(%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}]){faint} %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(LN:%L){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}}" /><!-- 控制台输出 --><appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender"><encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder"><!--把控制台的日志输出到sKywalking--><layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout"><pattern>${CONSOLE_LOG_PATTERN}</pattern></layout><!--            <pattern>${CONSOLE_LOG_PATTERN}</pattern>--><charset>utf8</charset></encoder></appender><appender name="ASYNC" class="ch.qos.logback.classic.AsyncAppender"><discardingThreshold>0</discardingThreshold><queueSize>1024</queueSize><neverBlock>true</neverBlock><appender-ref ref="STDOUT"/></appender><!--skywalking日志上报--><appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender"><encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder"><layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout"><pattern>${CONSOLE_LOG_PATTERN}</pattern></layout><charset>utf8</charset></encoder></appender><!-- 按照每天生成日志文件 --><appender name="FILE"  class="ch.qos.logback.core.rolling.RollingFileAppender"><file>${log.path}/sys-info.log</file><rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy"><!--日志文件输出的文件名--><FileNamePattern>${log.path}/sys-info-%d{yyyy-MM-dd}.log</FileNamePattern><!--日志文件保留天数--><MaxHistory>${log.save.time.day}</MaxHistory></rollingPolicy><encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder"><layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout"><!--格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符--><pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{50}:%L - %msg%n</pattern></layout></encoder></appender><!-- 系统错误日志 --><appender name="file_error" class="ch.qos.logback.core.rolling.RollingFileAppender"><file>${log.path}/sys-error.log</file><!-- 循环政策：基于时间创建日志文件 --><rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy"><!-- 日志文件名格式 --><fileNamePattern>${log.path}/sys-error.%d{yyyy-MM-dd}.log</fileNamePattern><!-- 日志最大的历史 60天 --><maxHistory>${log.save.time.day}</maxHistory></rollingPolicy><encoder><pattern>${log.pattern}</pattern></encoder><filter class="ch.qos.logback.classic.filter.LevelFilter"><!-- 过滤的级别 --><level>ERROR</level><!-- 匹配时的操作：接收（记录） --><onMatch>ACCEPT</onMatch><!-- 不匹配时的操作：拒绝（不记录） --><onMismatch>DENY</onMismatch></filter></appender><!-- 显示形成的sql、使用的参数、结果集 生产环境需要删掉 --><logger name="java.sql" level="debug"/><logger name="org.springframework.jdbc" level="debug"/><!-- 日志输出级别  ，注意：如果不写<appender-ref ref="FILE" /> ，将导致springbootadmin找不到文件，无法查看日志 --><root level="INFO"><appender-ref ref="grpc-log" /><appender-ref ref="ASYNC" /><appender-ref ref="FILE"/></root></configuration>

备注说明： [%X{tid}] ：添加skywalking 追踪id，方便追踪整个调用链路

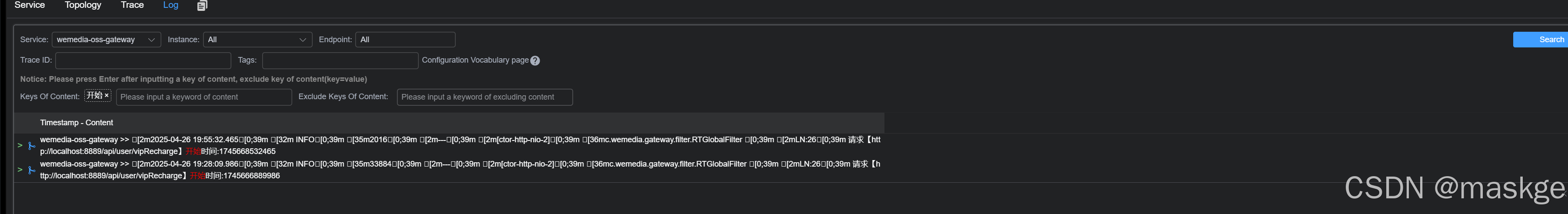

访问接口，查看skywalking ui log界面，日志正常显示如下：

4.skywalking 自定义链路追踪

自定义链路追踪主要是为了对项目中的业务方法，实现链路追踪，方便排查问题

引入依赖

 <!--自定义skywalking链路，引入工具类--><dependency><groupId>org.apache.skywalking</groupId><artifactId>apm-toolkit-trace</artifactId><version>9.3.0</version></dependency>

自定义链路
方法1：使用@Trace注解在要追踪的接口上，只需要记录方法的出参，入参；如果要打印返回结果，一定要重写返回结果toString()方法，不然返回对象的地址

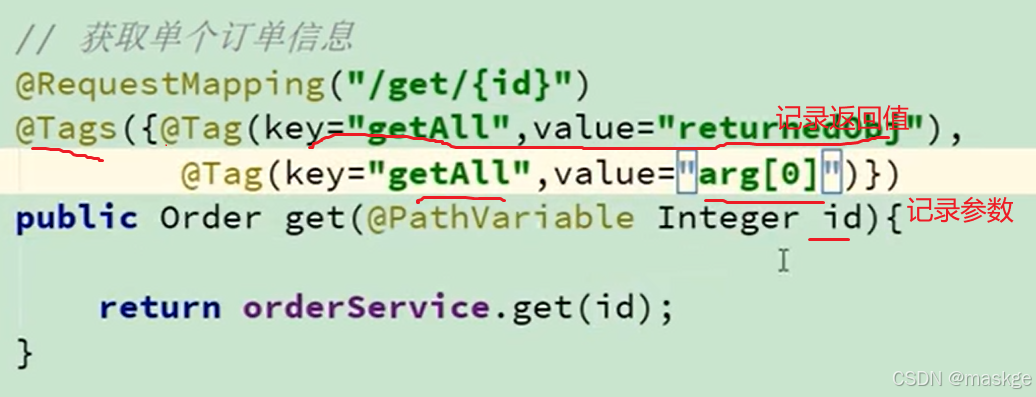

加入@Tags或@Tag记录参数和返回信息
@Tag注解中key= 方法名 value= returnedObj 返回值 arg[0] 参数
在这里插入图片描述

/***
*controller方法
*/@GetMapping("/vipRecharge")public CommonResult<String> vipReCharge() {userService.vipReCharge("123");return CommonResult.success("vip用户充值成功!");}/***
* servrice方法
*/@Trace@Tags({@Tag(key = "vipReCharge",value = "returnedObj"),@Tag(key = "vipReCharge",value = "arg[0]")})@SentinelResource(value = "vipReCharge",blockHandler ="vipReChargeFallback" )@Overridepublic CommonResult<String> vipReCharge(String num) {List<TUser> userList=tUserMapper.selectAll();System.out.println("userList:"+userList.size());CommonResult<String> result=payFeignApi.callWechatPay();System.out.println("调用第三方payFeignApi.callWechatPay 返回结果："+result);return CommonResult.success("调用支付服务成功!");}

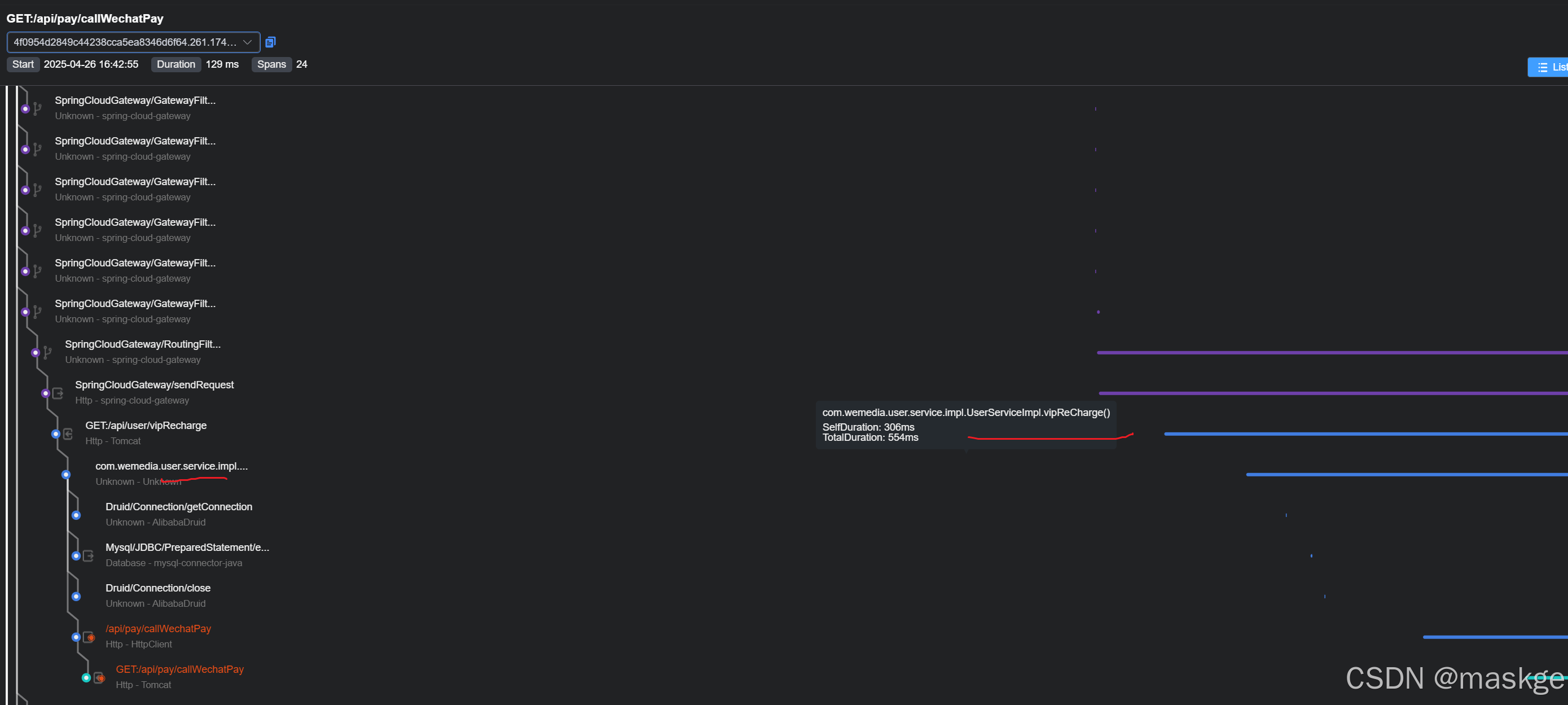

再次查看skywalking链路追踪trace，发现上面该方法已经被加载进链路中
在这里插入图片描述

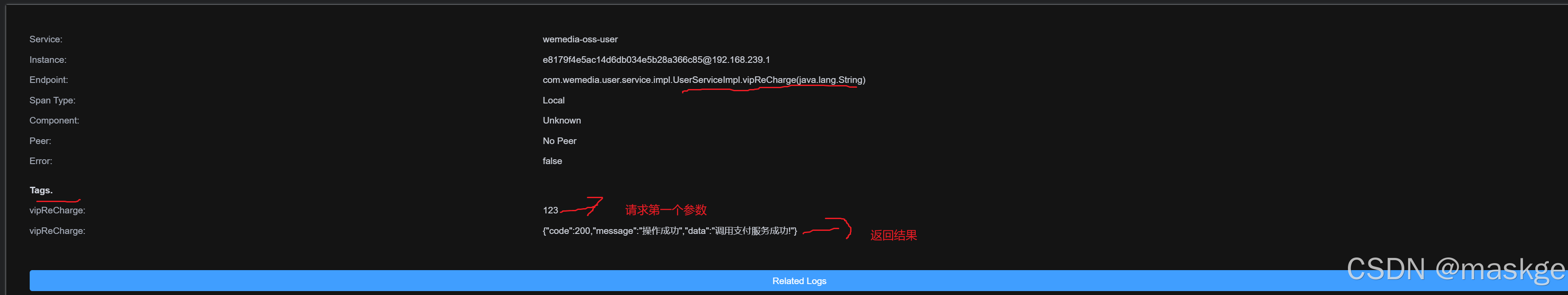

增加Tags之后，查看方法请求和返回值

在这里插入图片描述

方法2：编码的方式，适合逻辑比较多，多个地方需要记录一些参数或关键信息，info,debug 或堆栈日志等

使用skywalking 的 ActiveSpan.error()； ActiveSpan.info();ActiveSpan.debug()等在需要追踪的关键地方记录日志

    @GetMapping("/callWechatPay")public CommonResult<String> callWechatPay(HttpServletRequest request) {log.info("X-Token value:"+request.getHeader("X-Token"));ActiveSpan.tag("PayController.callWechatPay()","调用支付controller中callWechatPay()方法！");try {//模拟异常情况：int i=10/0;
//            TimeUnit.SECONDS.sleep(2);} catch (Exception e) {//ActiveSpan.error();//skywalking追踪事件为error级别 或debug或info级别// ActiveSpan.error("是除零异常");//错误messageActiveSpan.error(new RuntimeException("是除零异常"));// throw new RuntimeException(e);}return CommonResult.success("调用微信支付成功!");}

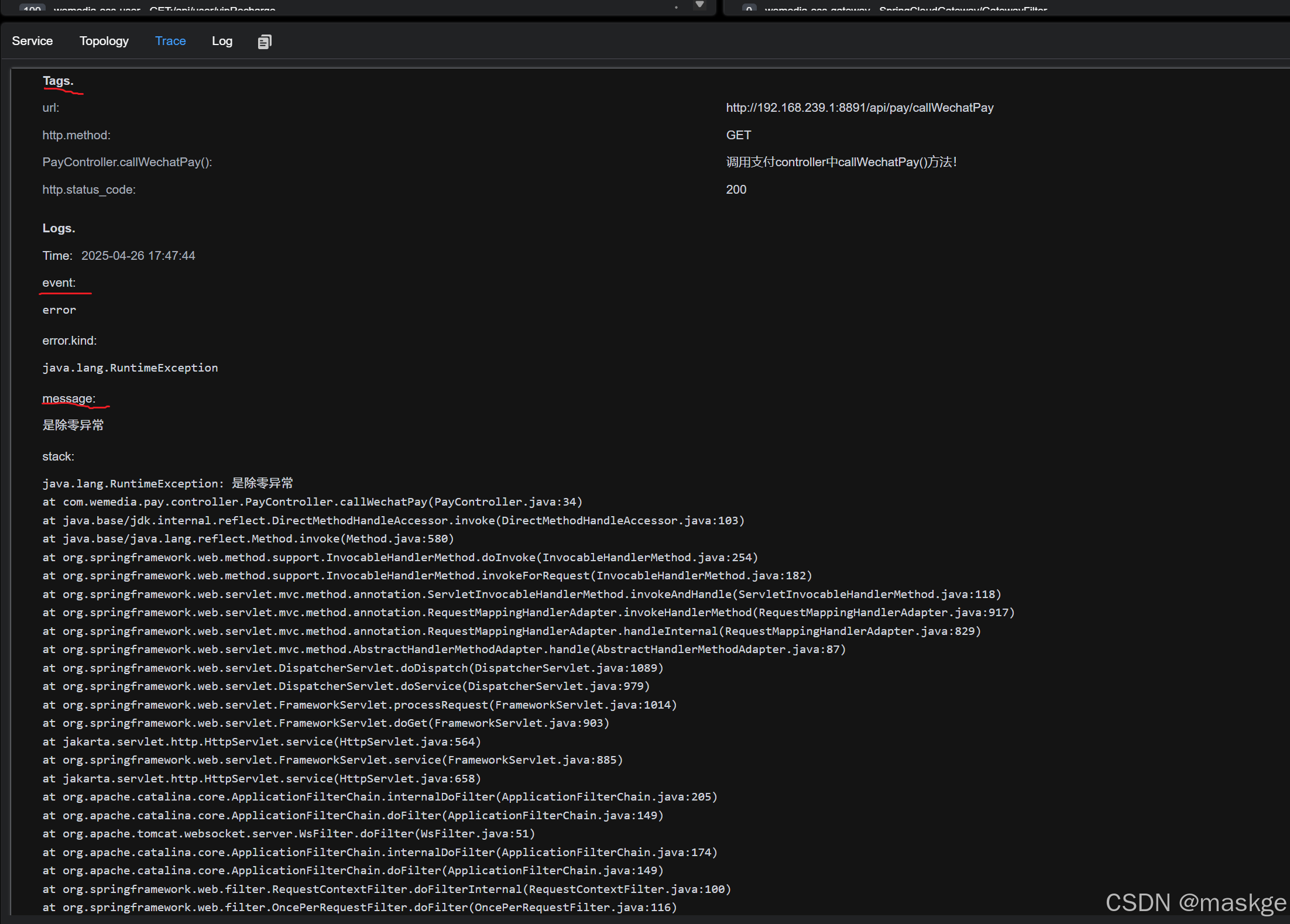

再次查看skywalking ui结果如下：

在这里插入图片描述

方法3 使用OpenTracing Java API定义链路追踪

在pom文件中引入依赖

 <dependency><groupId>org.apache.skywalking</groupId><artifactId>apm-toolkit-opentracing</artifactId><version>9.3.0</version></dependency>

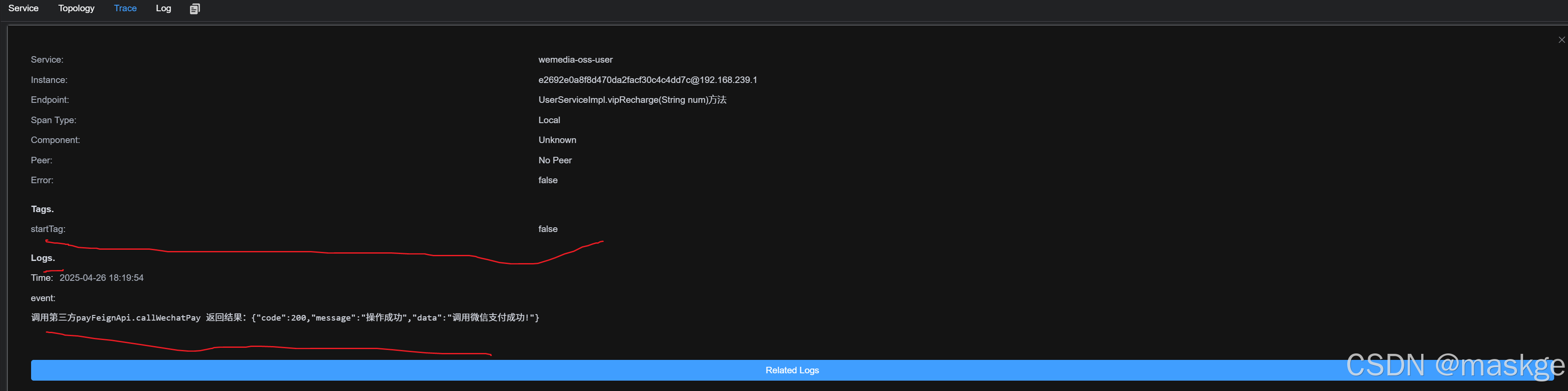

在代码中增加自定义的链路追踪代码，最后一定要进行finish，否则也收集不到信息。

//在service中增加自定义链路追踪代码 @Overridepublic CommonResult<String> vipReCharge(String num) {//在代码中使用opentracing代码自定义链路追踪Tracer tracer=new SkywalkingTracer();Tracer.SpanBuilder spanBuilder=tracer.buildSpan("UserServiceImpl.vipRecharge(String num)方法");Span span=spanBuilder.withTag("startTag",false).startManual();List<TUser> userList=tUserMapper.selectAll();System.out.println("userList:"+userList.size());CommonResult<String> result=payFeignApi.callWechatPay();System.out.println("调用第三方payFeignApi.callWechatPay 返回结果："+result);span.log("调用第三方payFeignApi.callWechatPay 返回结果："+result);span.finish();return CommonResult.success("调用支付服务成功!");}

查看结果如下：

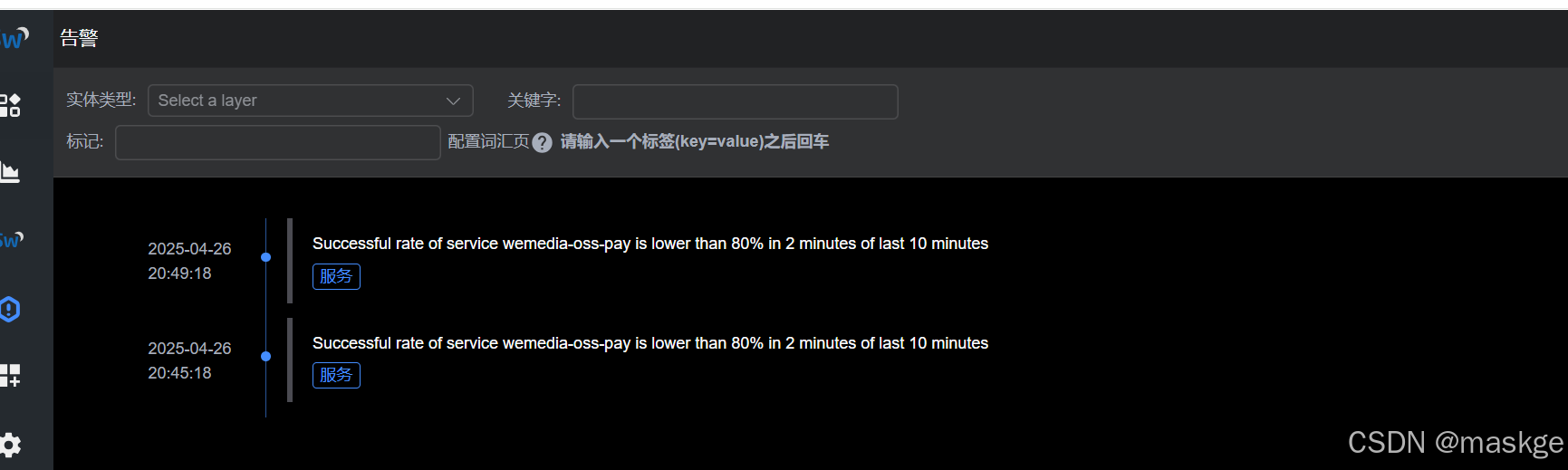

5.skywalking 告警

在这里插入图片描述

配置告警接口：

在这里插入图片描述

实现高级接口nofity或go-wechat
