zephyr架构下Bluetooth advertising接口
目录
概述
1 函数接口
2 主要函数介绍
2.1 bt_le_adv_start函数
2.1.1 函数功能介绍
2.1.2 典型使用示例
2.1.3 广播间隔
2.1.4 注意事项
2.2 bt_le_adv_stop 函数
2.2.1 函数功能
2.2.2 使用方法介绍
2.2.3 实际应用示例
2.2.4 关键注意事项
2.2.5 常见问题解决
2.2.6 应用总结
2.3 bt_enable
2.3.1 函数功能
2.3.2 典型使用模式
2.3.3 关键处理流程
2.3.4 注意事项
2.3.5 初始化失败常见原因
2.3.6 实际应用示例
2.3.7 应用总结
2.4 bt_le_adv_update_data函数
2.4.1 函数功能
2.4.2 典型使用场景
2.4.3 关键特性
2.4.4 实现原理
2.4.5 注意事项
2.4.6 错误处理最佳实践
2.4.7 典型应用案例
2.4.8 应用总结
概述
本文主要介绍zephyr架构下Bluetooth advertising一些接口函数的功能和使用方法，这些函数是bluetooth的最重要的一些接口，掌握这些函数的用法是进行蓝牙功能开发的基础。
1 函数接口
基于zephyr OS架构下实现Bluetooth advertising功能其使用的函数接口有如下这些
| 函数名称 | 功能 | 说明 |
| bt_le_adv_start | 实现广播功能 | BLE模块被使能后，启用该函数进行广播，可通过设置不同的参数，实现不同的广播方式 |
| bt_enable | 使能BLE | 使能BLE的功能，该函数 |
| bt_le_adv_stop | 停止广播 | 关闭广播功能，下次要重新广播时，需要调用bt_le_adv_start |
| bt_le_adv_update_data | 更新广播数据 |
2 主要函数介绍
2.1 bt_le_adv_start函数
2.1.1 函数功能介绍
bt_le_adv_start 是蓝牙低功耗 (BLE) 协议栈中的一个关键 API 函数，用于启动设备的广播（Advertising）功能。这个函数允许 BLE 设备（Peripheral 角色）向周围设备广播自己的存在，并携带相关信息。bt_le_adv_start 是 BLE 设备广播功能的核心 API，合理配置广播参数和数据可以优化设备发现性、连接速度和功耗表现。开发者需要根据具体应用场景（如 Beacon、可连接外设等）选择合适的广播模式和数据结构。
1）功能概述
作用：启动 BLE 设备的广播功能
适用角色：Peripheral（外设）或 Broadcaster（广播者）
广播模式：可配置为可连接广播、不可连接广播、可扫描广播等
广播数据：可携带设备名称、服务 UUID、厂商数据等
2）函数原型：
int bt_le_adv_start(const struct bt_le_adv_param *param,const struct bt_data *ad,size_t ad_len,const struct bt_data *sd,size_t sd_len);3）参数说明
| 参数 | 类型 | 说明 |
|---|---|---|
param | bt_le_adv_param* | 广播参数配置（广播类型、间隔等） |
ad | bt_data* | 广播数据（Advertising Data） |
ad_len | size_t | 广播数据项数量 |
sd | bt_data* | 扫描响应数据（Scan Response Data） |
sd_len | size_t | 扫描响应数据项数量 |
4）广播参数配置（bt_le_adv_param）
struct bt_le_adv_param {uint8_t id; // 广播集 IDuint32_t options; // 广播选项（如 BT_LE_ADV_OPT_CONNECTABLE）uint16_t interval_min; // 最小广播间隔（单位：0.625ms）uint16_t interval_max; // 最大广播间隔（单位：0.625ms）uint8_t peer[6]; // 定向广播的目标地址（可选）
};常用广播选项（options）
BT_LE_ADV_OPT_CONNECTABLE- 可连接广播
BT_LE_ADV_OPT_USE_NAME- 在广播中包含设备名称
BT_LE_ADV_OPT_SCANNABLE- 允许扫描响应
BT_LE_ADV_OPT_ONE_TIME- 仅广播一次
5）广播数据类型（bt_data）
struct bt_data {uint8_t type; // 数据类型（如 BT_DATA_NAME_COMPLETE）uint8_t data_len;const uint8_t *data;
};2.1.2 典型使用示例
1）1. 基本可连接广播
static const struct bt_data ad[] = {BT_DATA_BYTES(BT_DATA_FLAGS, BT_LE_AD_GENERAL | BT_LE_AD_NO_BREDR),BT_DATA(BT_DATA_NAME_COMPLETE, DEVICE_NAME, DEVICE_NAME_LEN),
};static const struct bt_le_adv_param *adv_param = BT_LE_ADV_PARAM(BT_LE_ADV_OPT_CONNECTABLE | BT_LE_ADV_OPT_USE_NAME,BT_GAP_ADV_FAST_INT_MIN_1,BT_GAP_ADV_FAST_INT_MAX_1,NULL
);bt_le_adv_start(adv_param, ad, ARRAY_SIZE(ad), NULL, 0);2）不可连接广播（Beacon 模式）
static const uint8_t beacon_data[] = {0x01, 0x02, 0x03, 0x04, // 厂商特定数据
};static const struct bt_data ad[] = {BT_DATA_BYTES(BT_DATA_FLAGS, BT_LE_AD_NONCONN_IND),BT_DATA(BT_DATA_MANUFACTURER_DATA, beacon_data, sizeof(beacon_data)),
};bt_le_adv_start(BT_LE_ADV_NCONN, ad, ARRAY_SIZE(ad), NULL, 0);2.1.3 广播间隔
BLE 广播间隔以 0.625ms 为单位：
-
快速广播：20ms - 60ms（
BT_GAP_ADV_FAST_INT_MIN_1= 32 = 20ms） -
慢速广播：100ms - 150ms（
BT_GAP_ADV_SLOW_INT_MIN= 160 = 100ms）
返回值
-
0：广播启动成功 -
负值：错误码（如
-EINVAL参数错误，-ENOMEM内存不足）
2.1.4 注意事项
广播数据总长度不能超过 31 字节
扫描响应数据也受 31 字节限制
广播间隔影响功耗和可发现性
某些广播模式（如定向广播）有额外限制
2.2 bt_le_adv_stop 函数
2.2.1 函数功能
bt_le_adv_stop 是蓝牙低功耗 (BLE) 协议栈中的一个关键 API 函数，用于停止正在进行的广播。它通常与 bt_le_adv_start 配对使用，用于控制 BLE 设备的广播生命周期。
1）核心功能
停止广播：立即终止当前正在进行的 BLE 广播
释放资源：释放与广播相关的协议栈资源
配合广播控制：通常用于动态广播管理场景
2）函数原型（基于 Zephyr BLE 协议栈）
int bt_le_adv_stop(void);参数
-
无参数：直接停止当前活跃的广播
返回值
| 返回值 | 说明 |
|---|---|
0 | 停止广播成功 |
-EALREADY | 当前没有活跃的广播 |
| 其他负值 | 其他错误（如协议栈错误） |
2.2.2 使用方法介绍
1） 基本启停控制
// 启动广播
bt_le_adv_start(...);// 一段时间后停止广播
bt_le_adv_stop();2）条件性停止广播
if (need_to_stop_advertising) {int err = bt_le_adv_stop();if (err) {printk("Stop failed (err %d)\n", err);}
}3） 广播模式切换
// 先停止当前广播
bt_le_adv_stop();// 更换参数后重新启动
bt_le_adv_start(new_params, ...);2.2.3 实际应用示例
场景：温度传感器按需广播
void start_temp_advertising(void) {bt_le_adv_start(..., temp_ad_data, ...);
}void stop_advertising_when_connected(void) {// 当连接建立时自动停止广播// 或手动调用：bt_le_adv_stop();
}void on_button_press(void) {// 按钮按下时重新广播bt_le_adv_stop(); // 先确保停止start_temp_advertising();
}2.2.4 关键注意事项
无广播时的调用
如果没有活跃的广播，调用会返回-EALREADY（非致命错误）线程安全性
建议在协议栈线程（如 Zephyr 的 Bluetooth 线程）上下文中调用与连接的交互
如果设备已通过广播建立连接，广播会自动停止，此时调用会返回-EALREADY低功耗场景
停止广播会显著降低功耗（广播是功耗主要来源之一）广播集支持
在支持多广播集的协议栈中（如 Zephyr 2.7+），可能需要指定广播集 ID
2.2.5 常见问题解决
Q1：停止广播后为什么设备仍可被扫描到？
A1：可能是其他广播实例仍在运行，或广播停止有延迟（检查返回值）
Q2：如何确保广播完全停止？
A2：
do {err = bt_le_adv_stop();
} while (err == 0); // 直到返回-EALREADYQ3：停止广播会影响已建立的连接吗？
A3：不会，只影响广播行为，不影响现有连接
2.2.6 应用总结
bt_le_adv_stop 是 BLE 设备广播管理的核心控制点，合理使用可以实现：
精确的广播生命周期控制
动态广播策略切换
有效的功耗管理
在需要频繁切换广播模式或优化功耗的场景中，正确使用该API至关重要。
2.3 bt_enable
2.3.1 函数功能
bt_enable 是蓝牙协议栈中的核心初始化函数，用于启用和初始化蓝牙控制器及协议栈。它是任何蓝牙应用程序的第一个关键调用，为后续所有蓝牙操作建立基础环境。
函数原型（基于Zephyr等常见协议栈）
int bt_enable(bt_ready_cb_t cb);参数说明
| 参数 | 类型 | 说明 |
|---|---|---|
cb | bt_ready_cb_t | 蓝牙初始化完成后的回调函数（可设为NULL） |
回调函数类型定义：
typedef void (*bt_ready_cb_t)(int err);核心功能
硬件初始化
初始化蓝牙射频控制器（Radio）
配置底层硬件（如时钟、电源等）
协议栈加载
加载HCI层、L2CAP、ATT/GATT等协议栈组件
初始化安全管理器（SM）
默认配置应用
设置默认蓝牙MAC地址
应用编译时配置的默认参数
状态切换
将蓝牙控制器从OFF状态切换到READY状态
返回值
| 返回值 | 说明 |
|---|---|
0 | 初始化流程成功启动（注意：实际结果通过回调返回） |
-EALREADY | 蓝牙协议栈已启用 |
-ENOMEM | 内存不足 |
-EIO | 硬件初始化失败 |
2.3.2 典型使用模式
1） 同步初始化（无回调）
int err = bt_enable(NULL);
if (err) {printk("Bluetooth init failed (err %d)\n", err);return;
}
// 继续其他蓝牙操作2）异步初始化（带回调）
void bt_ready(int err) {if (err) {printk("Bluetooth init failed (err %d)\n", err);return;}printk("Bluetooth initialized\n");// 在这里启动广播/扫描等操作
}void main(void) {int err = bt_enable(bt_ready);if (err) {printk("Bluetooth enable failed (err %d)\n", err);}

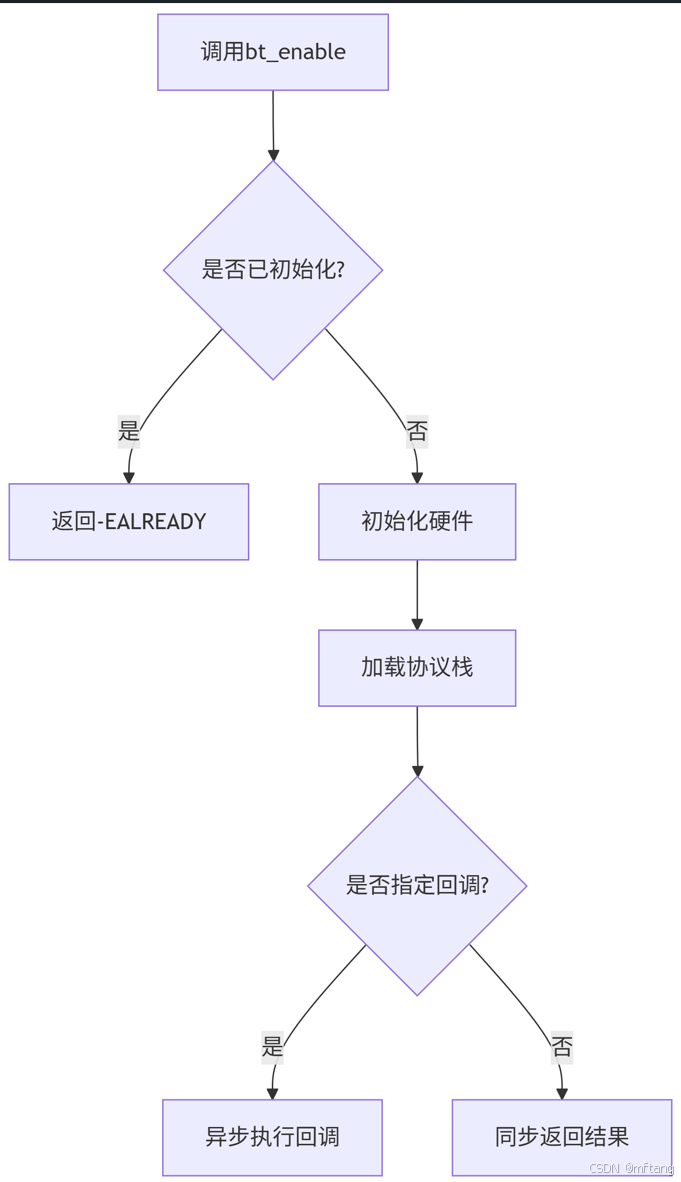

}2.3.3 关键处理流程
2.3.4 注意事项
单次调用限制
多数实现要求全局只调用一次
重复调用需先调用
bt_disable()回调上下文
回调函数通常在蓝牙线程执行
避免在回调中进行阻塞操作
依赖关系
必须在所有其他蓝牙API前调用
通常应在系统初始化完成后调用
调试支持
可通过
CONFIG_BT_DEBUG等选项启用调试日志
2.3.5 初始化失败常见原因
硬件问题
蓝牙芯片未正确供电
射频电路故障
配置冲突
与其他无线服务（如WiFi）共用资源
错误的时钟配置
资源不足
内存池大小不足（检查
CONFIG_BT_*_TX_COUNT等配置）中断冲突
2.3.6 实际应用示例
1） 简单外设初始化
void main(void)
{bt_enable(NULL); // 同步初始化bt_le_adv_start(...); // 立即开始广播
}2）带错误恢复的初始化
void bt_retry_init(int err)
{if (err) {k_sleep(K_SECONDS(1));bt_enable(bt_retry_init); // 重试初始化}
}void main(void)
{bt_enable(bt_retry_init);
}2.3.7 应用总结
bt_enable 是蓝牙开发的第一个关键调用，其核心价值在于：
-
建立蓝牙操作的基础环境
-
提供同步/异步两种初始化模式
-
协调硬件和协议栈的启动
正确使用该API需要注意：
-
调用时机（早于其他蓝牙操作）
-
错误处理机制
-
特定协议栈的特殊要求
在复杂应用中，建议使用异步回调模式，以便在初始化完成后自动执行后续蓝牙操作流程。
2.4 bt_le_adv_update_data函数
2.4.1 函数功能
bt_le_adv_update_data 是蓝牙低功耗 (BLE) 协议栈中的一个关键 API 函数，用于动态更新正在进行的广播数据或扫描响应数据，而无需停止并重新启动广播。
核心功能
动态更新广播数据：修改广播包(Advertising Data)或扫描响应包(Scan Response Data)内容
无需重启广播：保持广播持续进行，避免广播中断导致的设备不可见期
实时数据刷新：适用于需要频繁更新广播信息的场景（如传感器数据变化）
函数原型（基于Zephyr等常见协议栈）
int bt_le_adv_update_data(const struct bt_data *ad, size_t ad_len,const struct bt_data *sd,size_t sd_len);参数说明
| 参数 | 类型 | 说明 |
|---|---|---|
ad | bt_data* | 新的广播数据数组 |
ad_len | size_t | 广播数据项数量 |
sd | bt_data* | 新的扫描响应数据数组 |
sd_len | size_t | 扫描响应数据项数量 |
返回值
| 返回值 | 说明 |
|---|---|
0 | 数据更新成功 |
-EINVAL | 参数无效（如数据长度超限） |
-ENOMEM | 内存不足 |
-EAGAIN | 协议栈繁忙，需重试 |
-ENOTCONN | 当前未进行广播 |
2.4.2 典型使用场景
1） 传感器数据实时更新
// 初始广播
bt_le_adv_start(..., initial_ad, ...);// 当温度变化时更新数据
void update_temp_data(float new_temp)
{uint8_t temp_encoded = (uint8_t)(new_temp * 2);struct bt_data new_ad[] = {BT_DATA_BYTES(BT_DATA_FLAGS, BT_LE_AD_GENERAL),BT_DATA(BT_DATA_MANUFACTURER_DATA, &temp_encoded, 1)};bt_le_adv_update_data(new_ad, ARRAY_SIZE(new_ad), NULL, 0);
}2） 动态切换广播模式
// 从普通广播切换到信标模式
struct bt_data beacon_ad[] =
{BT_DATA_BYTES(BT_DATA_FLAGS, BT_LE_AD_NONCONN_IND),BT_DATA(BT_DATA_MANUFACTURER_DATA, beacon_payload, sizeof(beacon_payload))
};bt_le_adv_update_data(beacon_ad, ARRAY_SIZE(beacon_ad), NULL, 0);2.4.3 关键特性
原子性更新
1）数据更新在单个广播间隔内完 ；
2）接收端不会看到部分更新的数据
广播连续
1）保持现有广播间隔不变；
2）避免传统"停止-修改-重启"方式导致的 ~300ms 广播中断
数据限制
1）仍需遵守31字节的广播数据长度限制；
2）数据类型需符合蓝牙规范（不能动态修改AD Type）
2.4.4 实现原理
2.4.5 注意事项
广播必须处于活跃状态
1）需在bt_le_adv_start之后调用
2）已连接的设备会自动停止广播
数据一致性
1）更新期间应避免修改原始数据缓冲区
2）建议使用静态或全局数据数组
性能考量
1）频繁更新（如每秒多次）可能影响射频稳定性
2）建议合并更新（如每200ms批量更新一次）
厂商限制
1）某些低端蓝牙芯片可能不支持实时更新
2）需要检查协议栈实现是否支持该功能
2.4.6 错误处理最佳实践
int err = bt_le_adv_update_data(new_ad, ad_len, NULL, 0);
if (err == -ENOTCONN)
{// 广播未激活，重新启动bt_le_adv_start(...);
}
else if (err){printk("Update failed (err %d), retrying...\n", err);k_sleep(K_MSEC(100));// 重试逻辑}2.4.7 典型应用案例
电子价签系统
不建立连接，通过广播更新价格信息
每15分钟更新一次广播数据
运动传感器
实时广播心率/步数变化
保持低功耗的同时更新数据
智能信标
动态调整广播内容（如店铺促销信息）
基于位置切换广播UUID
2.4.8 应用总结
bt_le_adv_update_data 提供了高效的广播数据动态更新机制，特别适合：
需要保持持续广播可见性的场景
实时数据传输但无需建立连接的用例
低功耗设备的数据更新需求
正确使用该API可以避免传统重启广播方式带来的连接中断风险，同时保证数据更新的实时性和可靠性。开发者应注意目标平台的协议栈实现差异，并进行充分的错误场景测试。
