OpenCV实验室工具的使用

OpenCV实验室工具是一个调用OpenCV常见函数，让用户调整参数，快速得到试验结果的工具软件。

软件界面中包含三列，第一列是功能菜单，第二列是实现某一功能时需要输入的参数，第三列是图像处理历史。

OpenCV实验室包含了常见的图像处理和分析功能，包括色彩空间转换、滤波与卷积、图像优化、位置变换、图像分析、直方图、目标检测、图像分割、轮廓分析等。

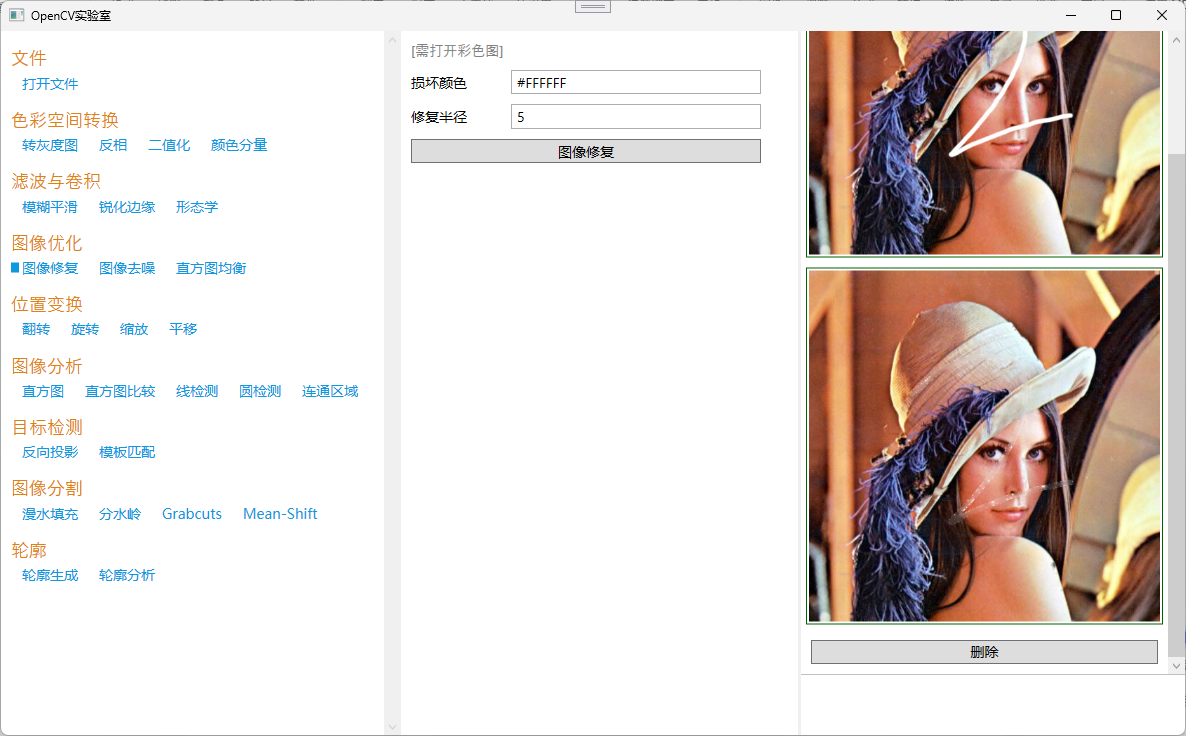

选择相应的功能后，第二列中会出现该功能需要调整的参数。例如在滤波时，可以填写算子半径。又如在图像修复时，可以填写损坏的颜色和修复半径。这些参数可以帮助理解OpenCV函数的调用方法。例如下面的代码是图像平滑时使用的OpenCV函数，软件的输入参数可以帮助理解这个函数的使用。

int blockWidth = int.Parse(BlockWidth.InputValue);
int blockHeight = int.Parse(BlockHeight.InputValue);Mat result = new Mat();
Cv2.Blur(GlobalData.LastMat, result, new OpenCvSharp.Size(blockWidth, blockHeight));

软件的第三列是图片处理历史，上面的图像可以在后续中进行使用。例如要生成轮廓，需要一张二值图。当打开一张彩色图时，可以先变成灰度图，然后二值化，再生成轮廓。每个步骤的结果都可以在软件中即时看到。下面是一个例子：

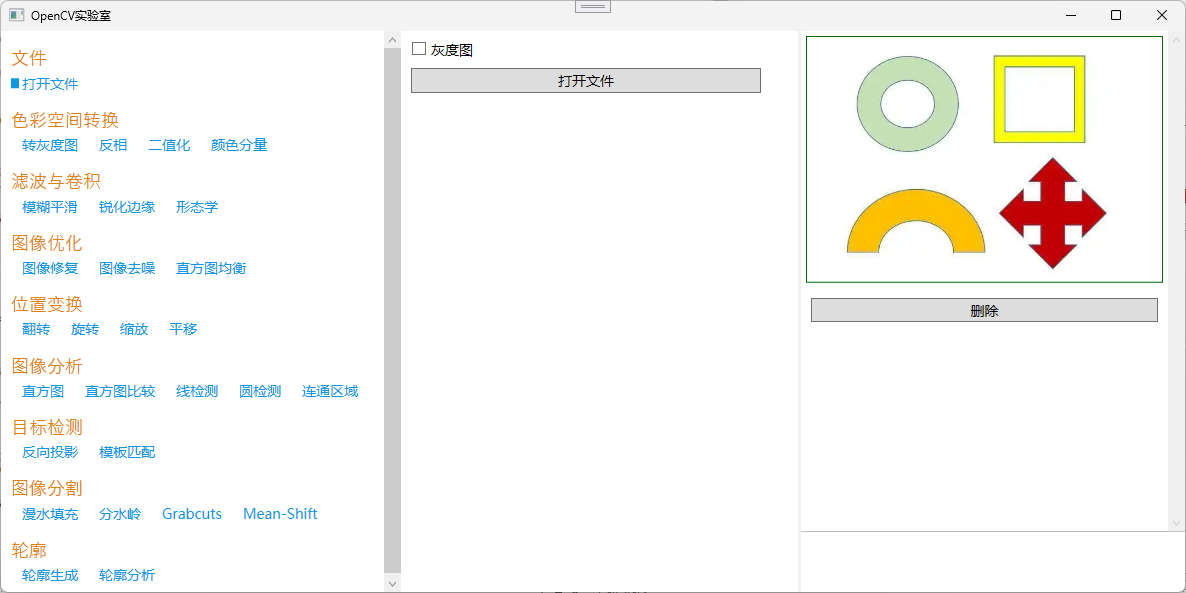

1、打开彩色图

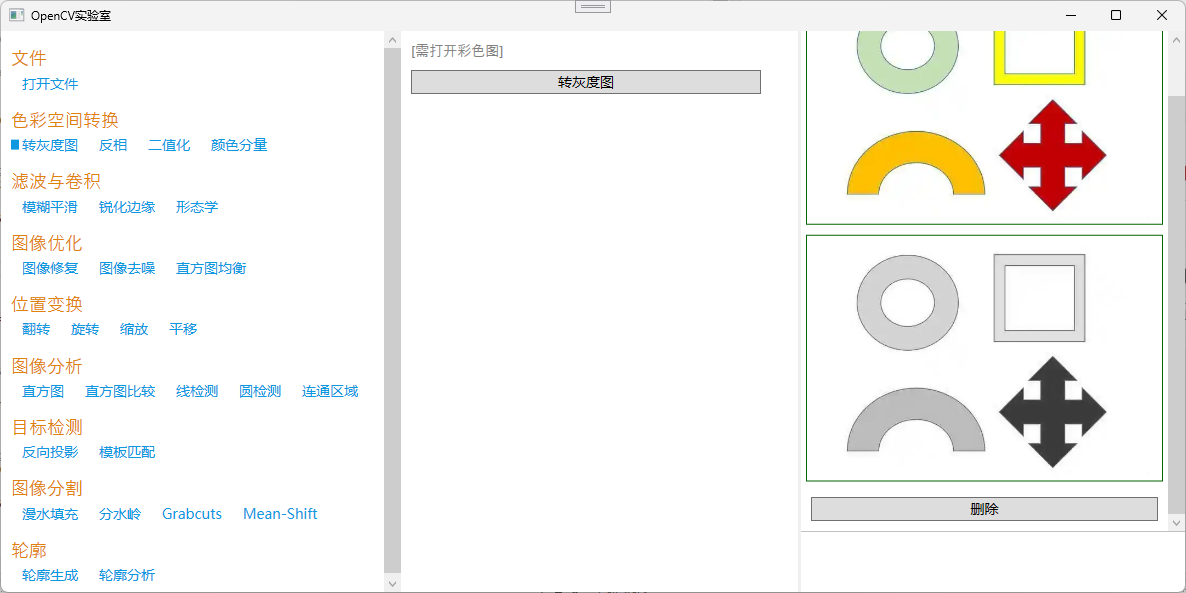

2、转为灰度图

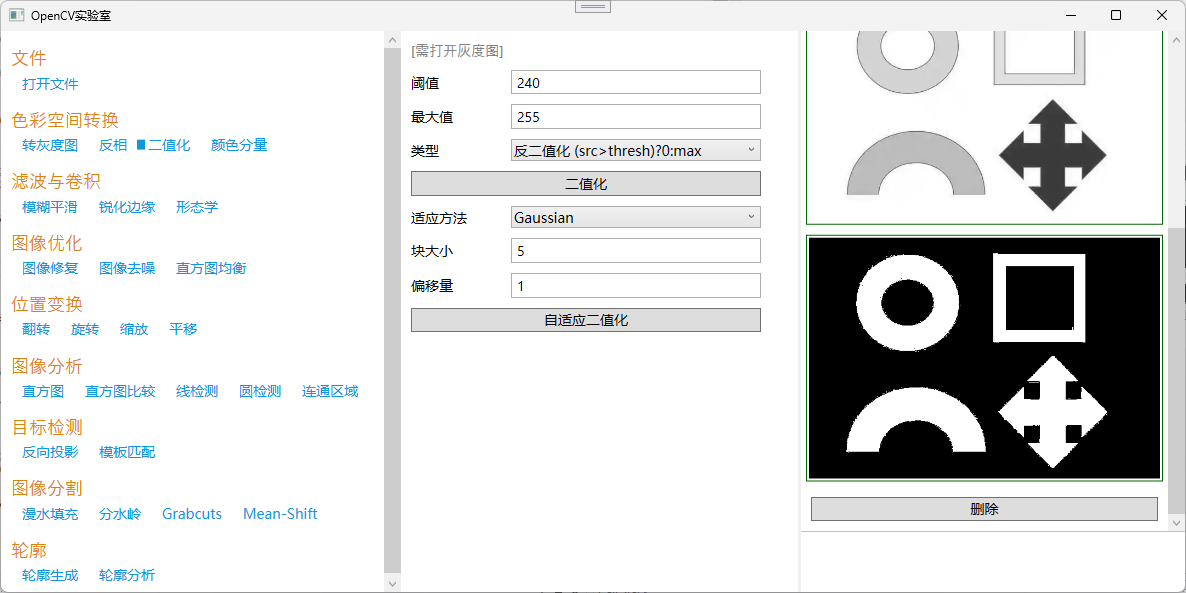

3、二值化

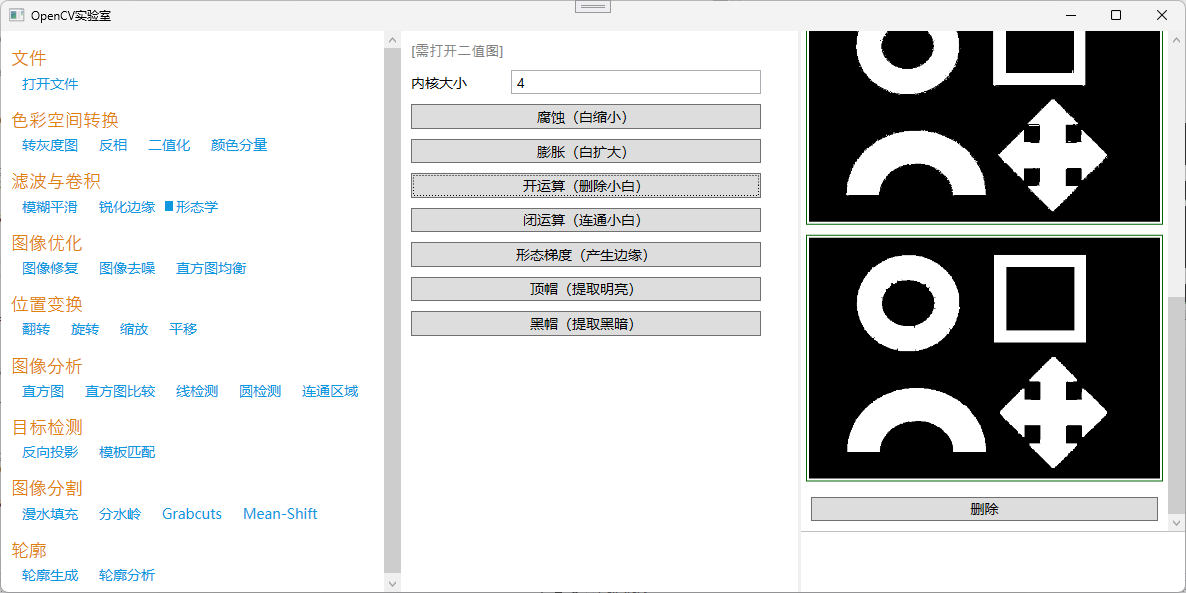

4、形态学开运算，删除毛刺

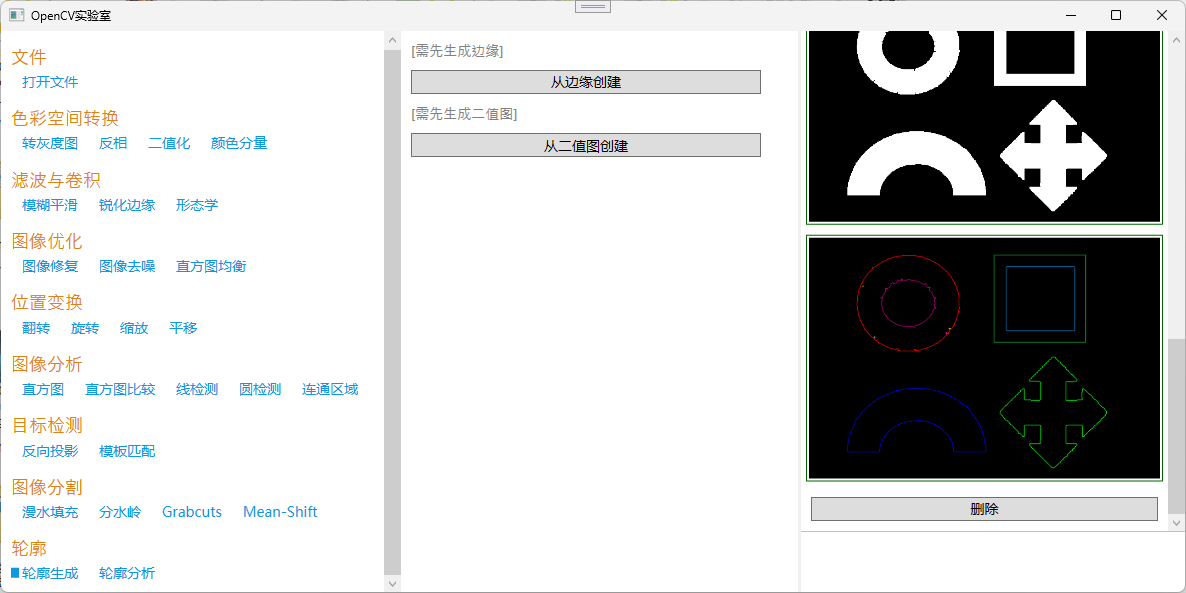

5、生成轮廓

6、轮廓多边形逼近

工具下载：OpenCV图像处理与分析实验室工具
