18.电源滤波器的量化选型方法

1. 电源滤波器的参数分析

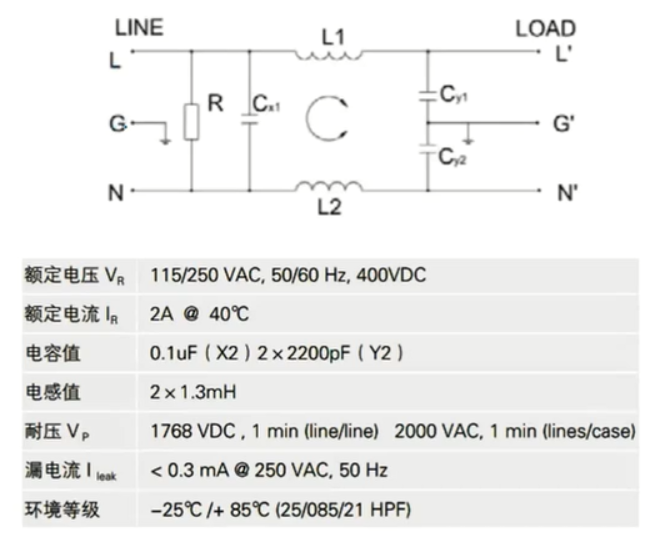

电源滤波器选型要重点关注其电流大小和插入损耗-频率曲线。

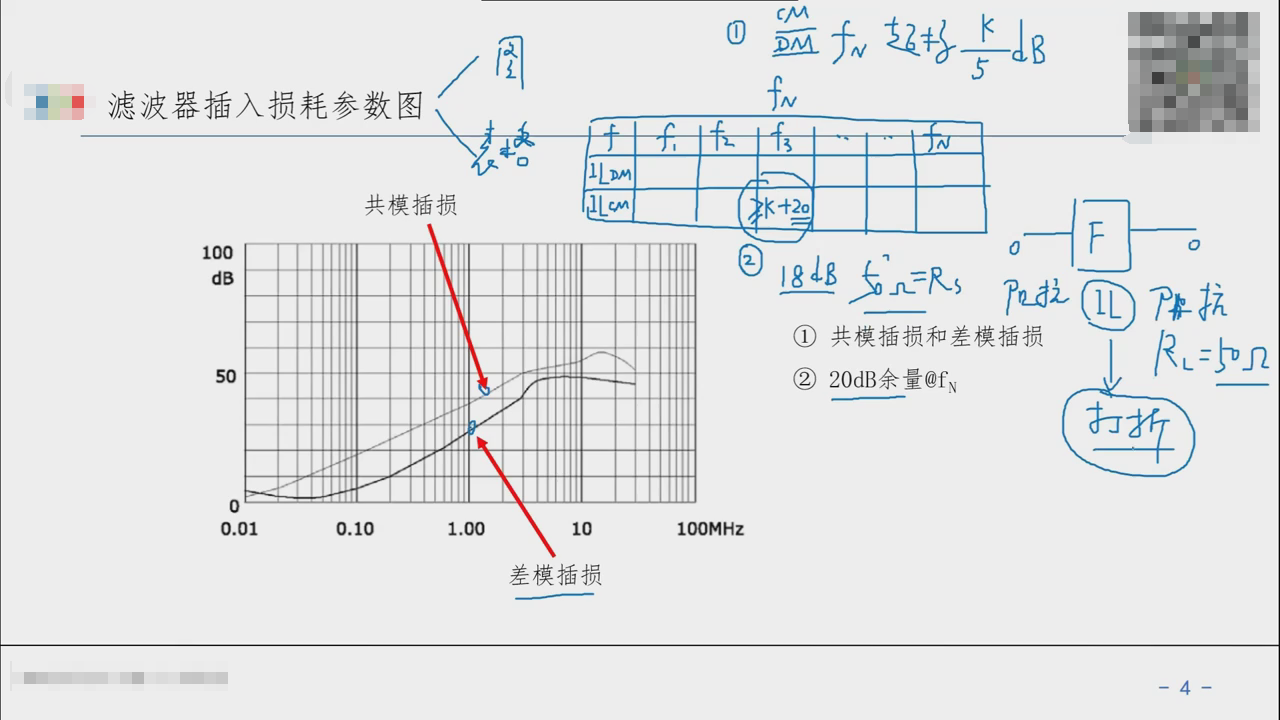

在选择电源滤波器时，先分析超标的频点是差模还是共模，根据经验一般0~1MHz内为差模，10MHz以上为共模，1MHz ~10MHz差模和共模都有。选择对应超标频点的插损（共模or差模）>= 超标值+20dB的余量。20dB的余量和滤波器测试的条件——源阻抗等于50欧姆、负载阻抗等于50欧姆有关。

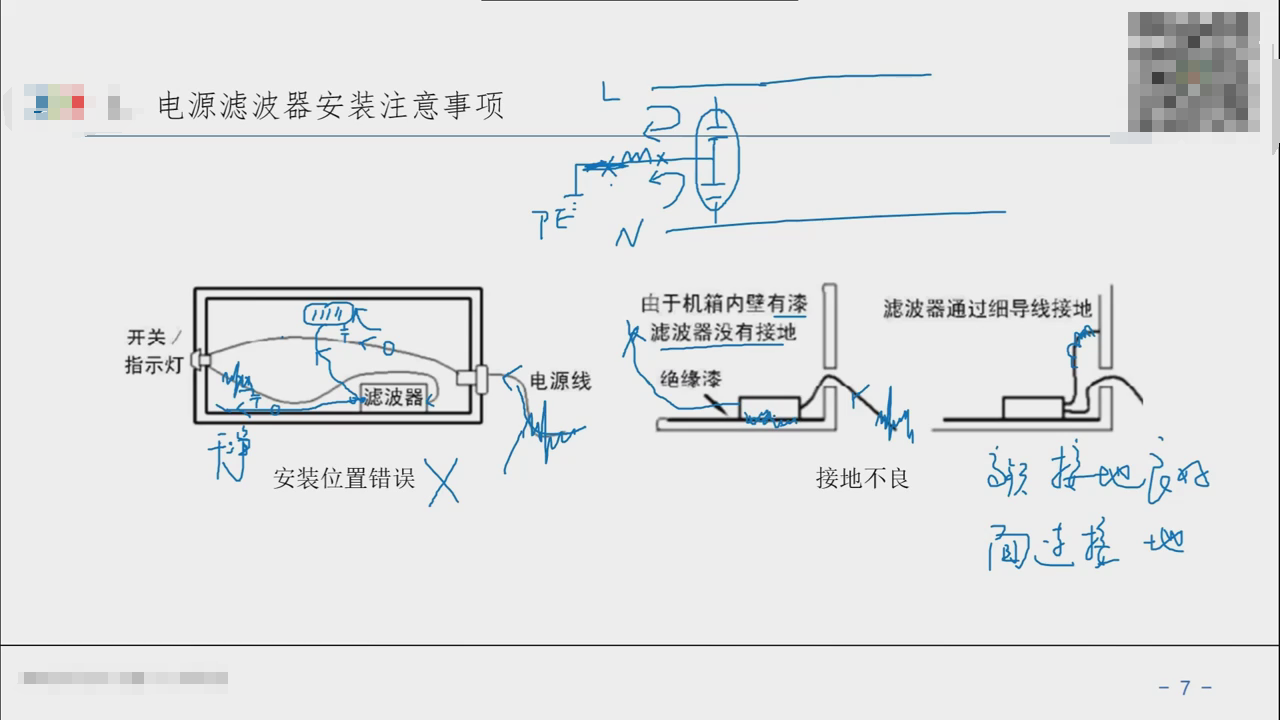

2. 电源滤波器的安装注意事项

（1） 滤波器之前和之后的电路一定要充分隔离，否则噪声会通过两部分电路之间的分布电容直接耦合，影响滤波效果。
（2）滤波器的外壳要接地充分，接地不好容易影响共模滤波性能。
