MQ-2烟雾传感器
MQ-2介绍
MQ 系列模块是一个广泛应用于气体检测领域的大家族。MQ 代表着"Metal Oxide"（金属氧化物），这是指该系列模块中所采用的传感器原理。

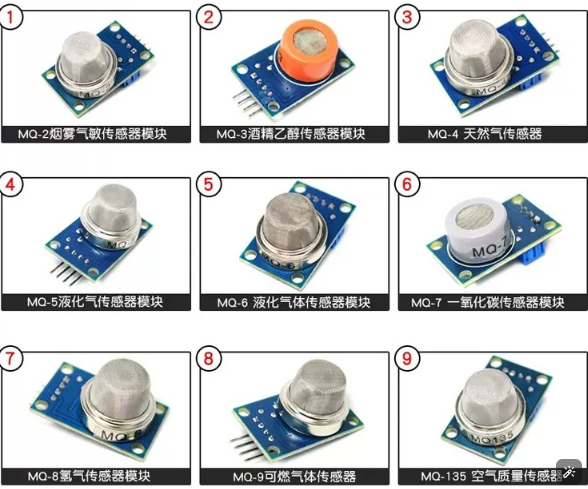

MQ 系列长相相似，但是可以按照传感器上的编号区分它们，每个成员都有自己检测的气体，真是术业有专攻.
当然，我们今天的主角是 MQ-2。
2.1 MQ-2型号介绍

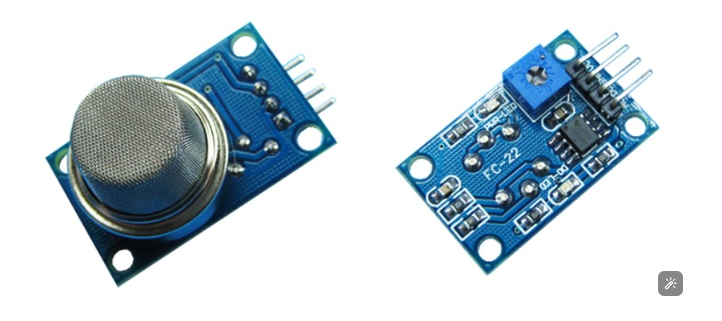

MQ-2，烟雾传感器模块，也叫可燃气体检测模块。
（有的小伙伴可能不理解为什么烟雾和可燃气体扯在一起了，这里给大家回忆一下烟雾的化学定义：雾是指空气中漂浮的小液滴，烟是可燃物在没有完全燃烧的情况下产生的悬浮在空气中的可见微粒，也就是固体小颗粒。所以烟雾就是指小液滴和固体小颗粒了。燃烧时产生烟雾的一个原因是没有完全燃烧，产生的固体小颗粒与空气中的小液滴结合形成了烟雾。）
MQ-2 可用于家庭和工厂的气体泄漏监装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、烟雾等多种可燃性气体的探测。它的优点是灵敏度高、响应快、稳定性好、寿命长、驱动电路简单以及方便安装。

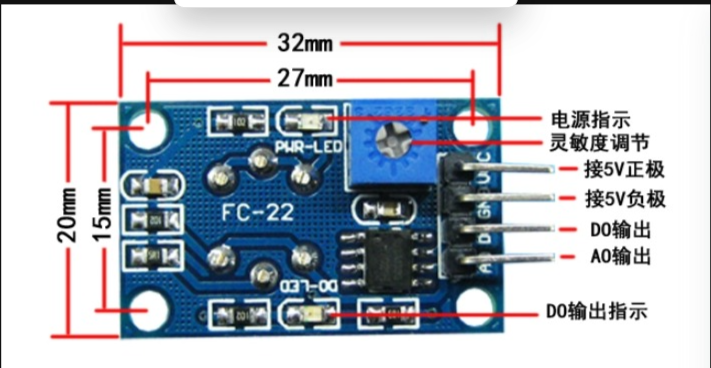

2.2 MQ-2工作参数及引脚介绍
MQ-2 工作参数：
工作电压：DC 5V
工作温度：-10 ~ +50℃
模块中蓝色的电位器是用于调节阀值，顺时针旋转，阈值会越大，逆时针越小。
上电后电源指示灯亮。
当烟雾超过阈值，DO 输出指示灯亮。
模块通电后需要预热一分钟，稳定后数据才准确，传感器发热是正常现象因为内部有电热丝，如果烫手那就有问题了。

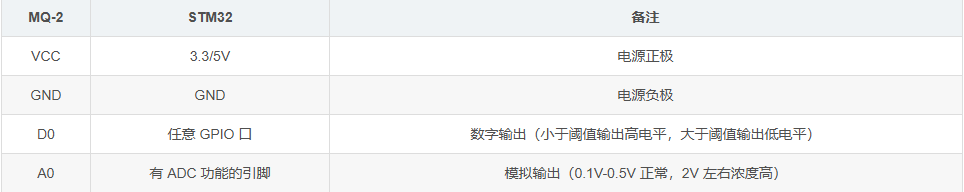

ADC 和引脚对应关系如下：
3. MQ-2工作原理
MQ-2 烟雾传感器采用在清洁空气中电导率较低的二氧化锡，属于表面离子式N型半导体。当 MQ-2 烟雾传感器在200到300摄氏度环境时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。
