无刷空心杯电机及机器人灵巧手的技术解析与发展趋势

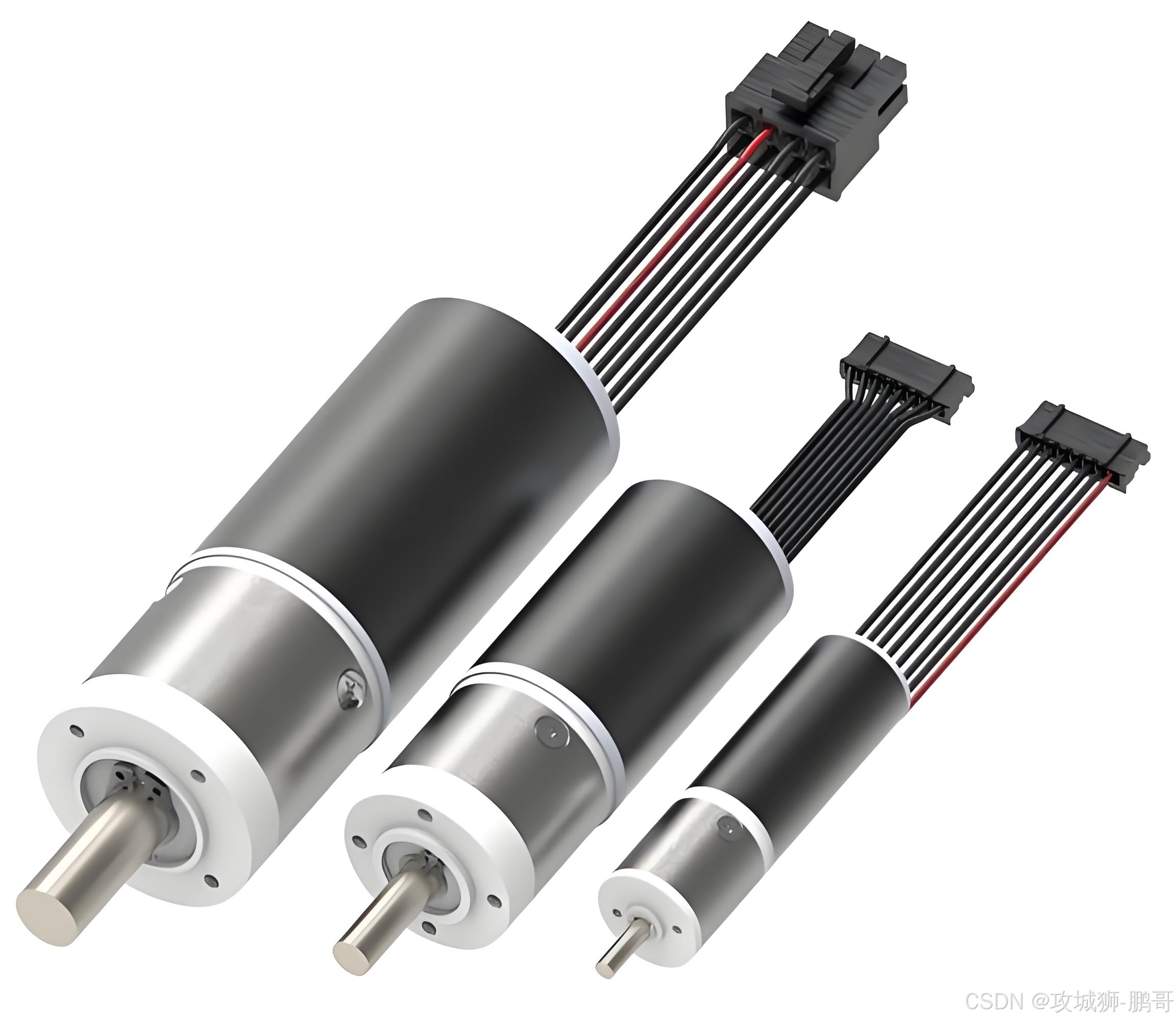

一、无刷空心杯电机结构与技术解析

1. 核心结构设计

无刷空心杯电机的核心设计突破在于无铁芯转子与电子换向系统的结合。其结构由以下关键部分构成：

定子组件：采用印刷电路板（PCB）或柔性电路板（FPC）作为绕组载体，通过三维绕线技术形成空心杯状绕组，彻底消除齿槽效应，转矩波动可降低至 0.1% 以下。

永磁体转子：通常采用钕铁硼（NdFeB）磁钢，通过注塑或粘接工艺固定在转子支架上，配合霍尔传感器实现位置反馈。

电子换向系统：集成霍尔传感器与专用驱动芯片（如 TI 的 DRV8305），实现无刷化换向，避免碳刷磨损，寿命提升至 1 万小时以上。

2. 优劣势对比

优势	劣势
高功率密度：体积仅为传统电机的 1/3，扭矩密度可达 3N・m/kg	制造工艺复杂：空心杯绕组需专用绕线设备，良品率不足 70%
低转动惯量：惯量仅为铁芯电机的 1/10，响应时间 < 1ms	散热困难：紧凑结构导致热阻增加，需集成微型热管或液冷通道
无齿槽效应：配合高精度编码器可实现 0.01N・m 级微小力矩控制	成本高昂：单台电机成本约为有刷电机的 3-5 倍
长寿命：无机械换向磨损，维护周期延长 10 倍以上	材料限制：高温环境下钕铁硼磁钢易退磁（>150℃）

3. 当前技术难点

绕组制造工艺：空心杯绕组需满足 ±0.01mm 的几何精度，传统绕线设备难以
