华三交换机-链路聚合配置案例
目录
- 1.链路聚合简述:
- 2.链路聚合的作用:
- 3.链路聚合的模式:
- 4.网络拓扑:
- 5.实验需求:
- 6.网络配置：
- 6.1 链路聚合配置(静态聚合)
- 6.1.1 链路聚合配置:
- 6.1.2 查看链路聚合状态:
- 6.2 链路聚合配置(动态聚合)
- 6.2.1 链路聚合配置:
- 6.2.2 查看链路聚合状态:
- 7.网络连通性测试:(接入交换机至核心交换机)
- 8.小结:
1.链路聚合简述:
- 链路聚合，又称为多端口负载均衡组、port trunking、link bundling、以太网/网络/NIC绑定（Ethernet/network/NIC bonding）或网卡绑定（NIC teaming），是将多个物理网络链路捆绑在一起，作为一个单一的逻辑链路使用。这样做的目的是为了增加链路的带宽、提高链路的冗余性，以及提高链路的稳定性。链路聚合后，逻辑链路的带宽增加了大约（n-1）倍，其中n为聚合的路数。
2.链路聚合的作用:
- 增加链路带宽：通过将多个物理链路捆绑为一个逻辑链路，可以实现带宽的线性增加。例如，将两个1Gbps的物理链路聚合为一个逻辑链路后，总的带宽可以达到2Gbps。
- 提高链路可靠性：聚合在一起的链路通过相互动态备份，当其中一个成员链路的链路发生故障时，可以停止在此端口上发送封包，并根据负荷分担策略在剩下的链路中重新计算报文的发送端口，故障端口恢复后再次担任收发端口，从而有效地提高设备之间链路的可靠性。
3.链路聚合的模式:
-
华三链路聚合主要分为两种模式：静态聚合和动态聚合；
-
静态聚合：配置好后，端口的选中/非选中状态不会受网络环境的影响，比较稳定。静态聚合的选举规则主要基于端口的优先级、速率、双工模式等因素。
-
动态聚合：通过LACP（Link Aggregation Control Protocol，链路聚合控制协议）实现，能够根据对端和本端的信息调整端口的选中/非选中状态，比较灵活。动态聚合的选举规则除了考虑端口的优先级、速率、双工模式外，还涉及设备ID、聚合端口ID等因素。

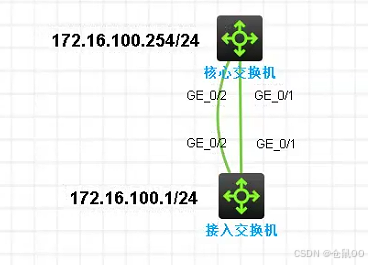

4.网络拓扑:
设备ip:
核心交换机: 172.16.100.254/24
接入交换机: 172.16.100.1/24
5.实验需求:
- 某企业用户的接入交换机需要使用双上行接入核心交换机;
6.网络配置：
6.1 链路聚合配置(静态聚合)
6.1.1 链路聚合配置:
1.核心交换机配置:
[Core]int Bridge-Aggregation 1
[Core-Bridge-Aggregation1]quit
[Core]int g1/0/1
[Core-GigabitEthernet1/0/1]port link-aggregation group 1
[Core]int g1/0/2
[Core-GigabitEthernet1/0/2]port link-aggregation group 1
2.接入交换机配置:
[JR]int Bridge-Aggregation 1
[JR-Bridge-Aggregation1]quit
[JR]int g1/0/1
[JR-GigabitEthernet1/0/1]port link-aggregation group 1
[JR]int g1/0/2
[JR-GigabitEthernet1/0/2]port link-aggregation group 1
6.1.2 查看链路聚合状态:

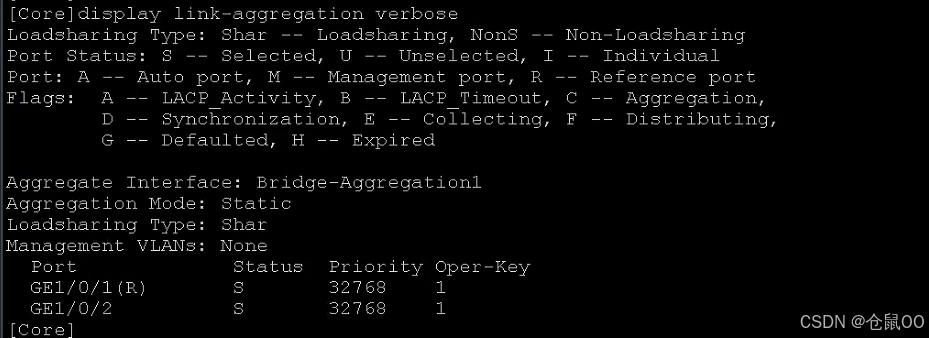

1.查看核心交换机链路聚合状态:

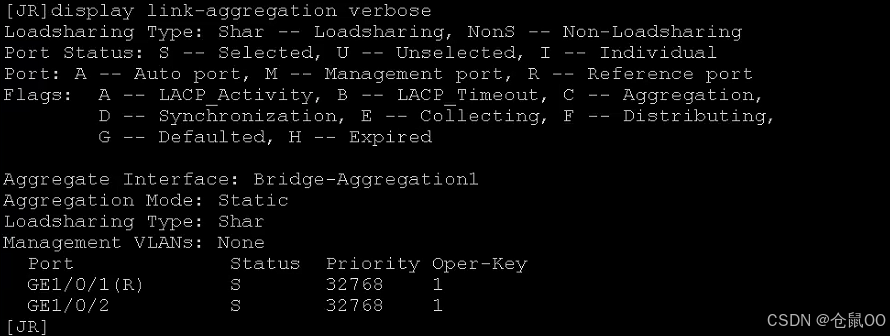

2.查看接入交换机链路聚合状态:
6.2 链路聚合配置(动态聚合)
6.2.1 链路聚合配置:
1.核心交换机配置:
[JR]int Bridge-Aggregation 1
[JR-Bridge-Aggregation1]link-aggregation mode dynamic
[JR-Bridge-Aggregation1]quit
[JR]int g1/0/1
[JR-GigabitEthernet1/0/1]port link-aggregation group 1
[JR]int g1/0/2
[JR-GigabitEthernet1/0/2]port link-aggregation group 1
2.接入交换机配置:
[JR]int Bridge-Aggregation 1
[JR-Bridge-Aggregation1]link-aggregation mode dynamic
[JR-Bridge-Aggregation1]quit
[JR]int g1/0/1
[JR-GigabitEthernet1/0/1]port link-aggregation group 1
[JR]int g1/0/2
[JR-GigabitEthernet1/0/2]port link-aggregation group 1
6.2.2 查看链路聚合状态:

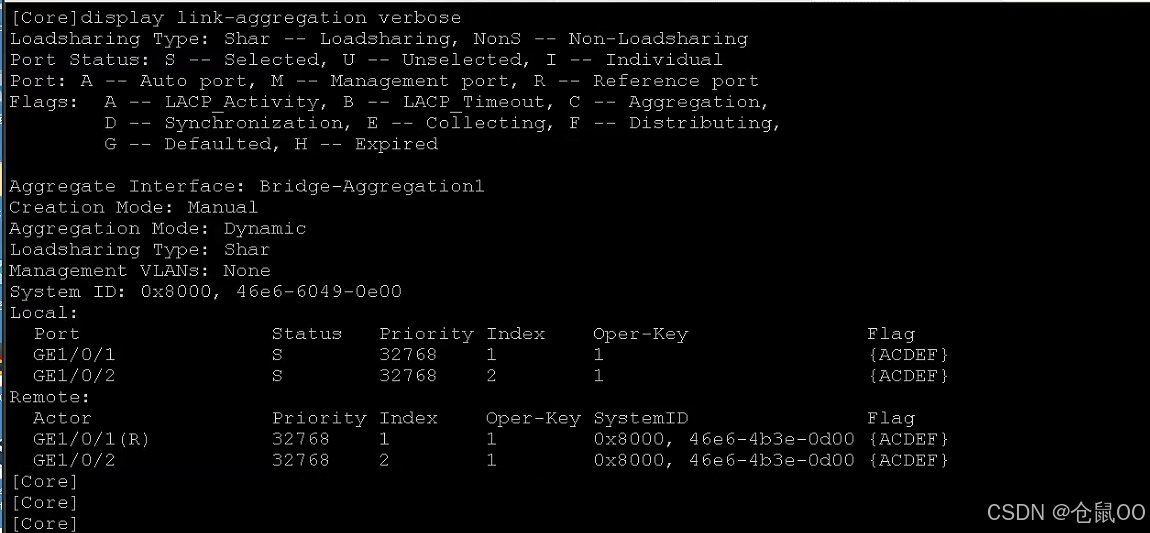

1.查看核心交换机链路聚合状态:

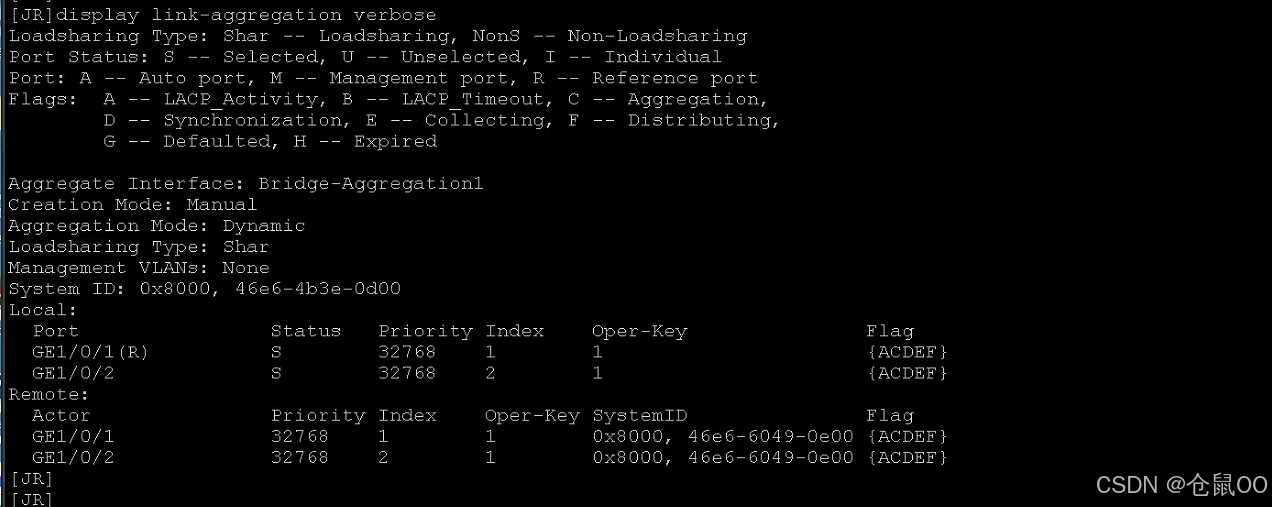

2.查看接入交换机链路聚合状态:

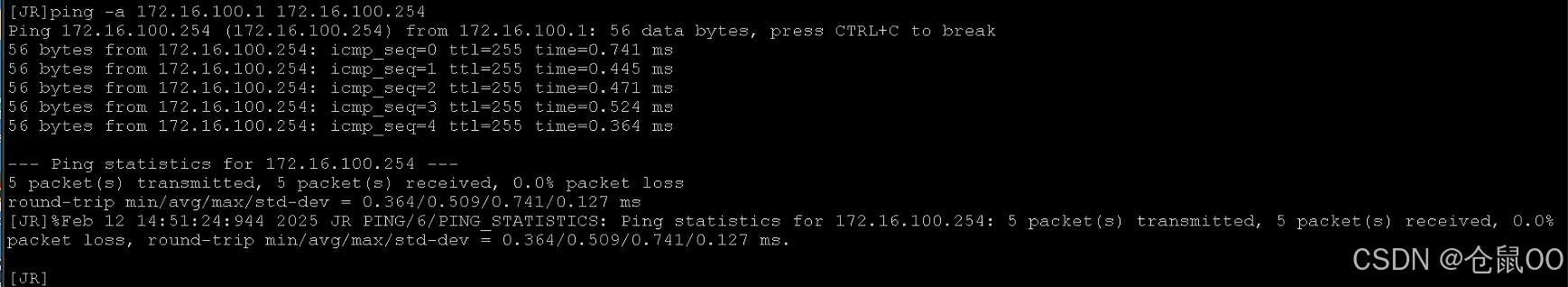

7.网络连通性测试:(接入交换机至核心交换机)
- 接入交换机到核心交换机的网络连通性正常:
8.小结:
- 链路聚合是一种重要的网络技术，它通过捆绑多个物理链路形成一个逻辑链路，从而增加带宽、提高冗余性和稳定性。在实际应用中，需要根据具体场景和需求选择合适的链路聚合模式和配置参数。
