BMP180中文手册解读：在 BOOSTXL-SENSHUB 开发板中的应用解析

BOOSTXL-SENSHUB 传感器集线器开发板集成了多种环境与运动传感器，其中博世（Bosch）的 BMP180 气压传感器扮演着关键角色。作为高精度气压测量组件，BMP180 不仅能直接测量大气压力，还可通过压力变化推算海拔高度，为运动传感器数据提供补充。本文将基于德州仪器（TI）提供的官方手册，深入解析 BMP180 在该开发板上的功能、技术参数及应用场景。

一、BMP180的核心功能与技术参数

功能定位

BMP180 是一款数字式气压传感器，主要用于测量大气压力。其内置的压阻式压力敏感元件可将气压变化转换为电信号，并通过模数转换（ADC）输出数字值。在 BOOSTXL-SENSHUB 中，BMP180 与 MPU9150（9 轴运动传感器）协同工作，通过气压变化计算海拔高度，提升运动数据的完整性，例如在无人机或可穿戴设备中实现高度补偿。

技术规格

• 制造商与型号：博世（Bosch），型号 BMP180。
• 测量范围：300hPa 至 1100hPa（对应海拔约 - 500m 至 9000m）。
• 精度：±0.12hPa（对应海拔误差约 ±1m）。
• 接口类型：I2C（默认地址 0x77 或 0x76，具体由 ADDR 引脚配置）。
• 工作电压：2.5V 至 3.3V，与开发板的 3.3V 供电兼容。
• 功耗：低功耗模式下约 0.5μA，适合电池供电设备。

二、硬件连接与电路设计

开发板集成

在 BOOSTXL-SENSHUB 上，BMP180 位于 U2 位置，通过 I2C 总线与 Tiva C 系列微控制器（TM4C123GXL）连接。具体引脚分配如下：

• SDA：I2C 数据引脚，连接至开发板的 I2C_SDA。
• SCL：I2C 时钟引脚，连接至开发板的 I2C_SCL。
• VCC：3.3V 电源，由 TPS75118 稳压器提供。
• GND：接地。

外围电路

BMP180 的外围电路设计简洁，包括：

• 去耦电容：C5（10nF）和 C2（100nF）用于滤除电源噪声。
• 上拉电阻：默认通过开发板的 I2C 总线提供上拉，无需额外电阻。

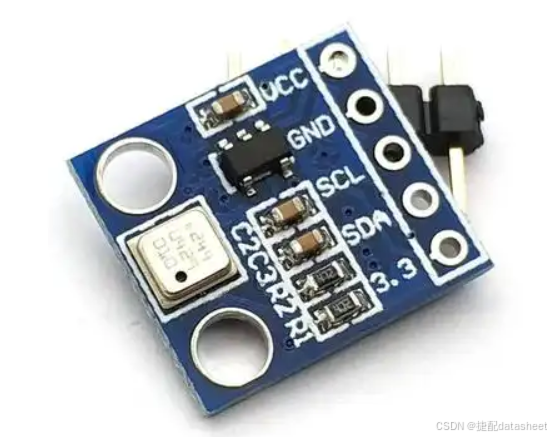

BMP180

三、软件驱动与应用示例

驱动支持

德州仪器的 TivaWare 软件库提供了 BMP180 的驱动支持，用户可通过以下路径访问：

• 库文件：TivaWare_C_Series_<version>/driverlib/sensorlib/bmp180.h。
• 示例代码：TivaWare_C_Series_<version>/examples/boards/ek-tm4c123gxl-senshub/bmp180_example.c。

关键函数

• 初始化：BMP180Init() 配置传感器参数，包括过采样率和测量模式。
• 数据读取：BMP180ReadPressure() 和 BMP180ReadTemperature() 获取原始数据。
• 海拔计算：结合压力数据和参考气压（如海平面压力），通过公式 altitude = 44330 * (1 - (P / P0)^(1/5.255)) 计算海拔高度。

典型应用场景

• 高度计：在无人机或登山设备中实时监测海拔。
• 气压趋势分析：预测天气变化（气压下降通常预示风暴）。
• 运动补偿：结合 MPU9150 的加速度和角速度数据，提供更精确的姿态估计。

四、注意事项与限制

• 校准需求：BMP180 的精度受温度影响，需定期校准或结合板载温度传感器（如 TMP006）进行补偿。
• I2C 地址冲突：若开发板上其他传感器使用相同 I2C 地址，需通过 ADDR 引脚调整 BMP180 的地址。
• 软件依赖：TivaWare 库的代码示例需配合 Code Composer Studio 或 Keil 等工具编译，且部分功能可能受评估版工具限制。

五、总结

BMP180 作为 BOOSTXL-SENSHUB 开发板的核心传感器之一，通过高精度气压测量为用户提供了丰富的环境感知能力。其低功耗、小体积的特性使其适用于多种嵌入式系统，而德州仪器的软件支持进一步降低了开发门槛。用户可结合 Tiva C 系列微控制器的浮点运算能力，实现气压数据的实时处理与应用扩展，如物联网（IoT）设备、气象监测系统等。

本文参考来源：IC资料网BMP180，有需要的可自行下载。
