四层 PCB 在工业控制设备中的叠层设计要点

在工业控制设备中，四层 PCB（Printed Circuit Board，印刷电路板）应用广泛，其叠层设计的合理性对设备的性能、稳定性和电磁兼容性（EMC）有着至关重要的影响。以下将详细阐述四层 PCB 在工业控制设备中的叠层设计相关内容。

常见叠层结构分析

四层 PCB 常见的叠层结构有两种，分别是 “信号层 - 地层 - 电源层 - 信号层” 和 “信号层 - 电源层 - 地层 - 信号层”。
“信号层 - 地层 - 电源层 - 信号层” 结构是较为常用的一种。其中，地层和电源层相邻，这样可以形成良好的电容效应，有助于降低电源噪声。信号层与地层相邻，能够为信号提供良好的回流路径，减少信号的辐射和串扰。这种结构适用于对信号完整性要求较高的工业控制设备，例如高精度的传感器控制板。
“信号层 - 电源层 - 地层 - 信号层” 结构中，电源层和地层的位置互换。这种结构在某些情况下可以更好地满足电源分配的需求，特别是当电源层需要较大的铜面积来传输大电流时。但相对而言，信号的回流路径可能会变得复杂一些，需要在布线时更加注意。

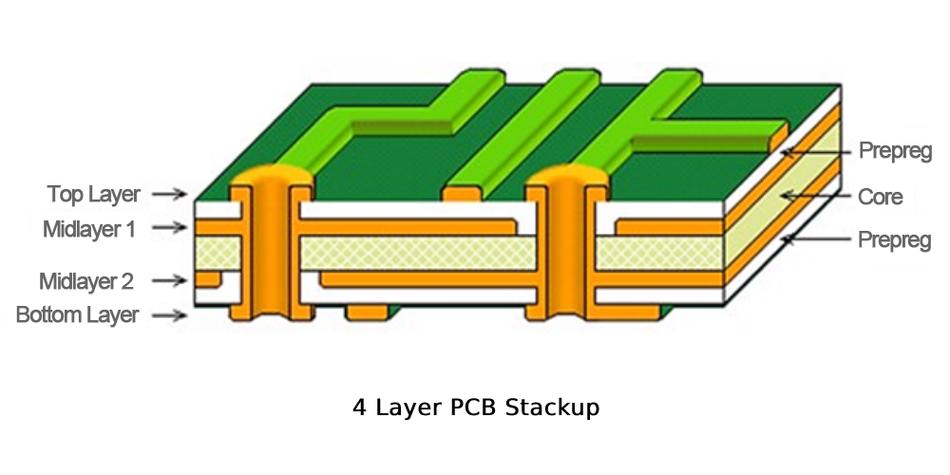

以下是四层 PCB 常见叠层结构的示意图：

（引用源：百度图片）

电源层和地层的设计

电源层和地层在四层 PCB 叠层设计中起着关键作用。电源层的主要作用是为各个电子元件提供稳定的电源供应，而地层则为信号提供参考电位和回流路径。
在设计电源层时，需要根据工业控制设备的功率需求合理规划电源层的分割。对于不同电压等级的电源，应该进行有效的隔离，避免相互干扰。同时，为了降低电源阻抗，电源层的铜厚度可以适当增加。
地层的设计要保证其完整性，尽量减少过孔和缝隙对地层的破坏。过孔和缝隙可能会导致信号回流路径的不连续性，从而产生电磁辐射。此外，为了提高地层的抗干扰能力，可以采用大面积的铺铜方式。

信号层的布线规则

信号层的布线直接影响到信号的传输质量。在工业控制设备中，通常会有高速信号和低速信号同时存在，因此需要对不同类型的信号进行合理的布线规划。
高速信号的布线要尽量短而直，避免出现直角和锐角，以减少信号的反射和辐射。同时，高速信号应该远离干扰源，如高功率的电源线路和大电流的信号线。对于差分信号，要保证两条信号线的长度一致，间距均匀，以减少差分对之间的串扰。
低速信号的布线相对较为灵活，但也需要注意避免与高速信号相互干扰。可以通过增加信号之间的间距、采用屏蔽措施等方式来提高信号的抗干扰能力。

电磁兼容性考虑

工业控制设备通常工作在复杂的电磁环境中，因此四层 PCB 的叠层设计必须充分考虑电磁兼容性。除了前面提到的电源层和地层的设计以及信号层的布线规则外，还可以采取以下措施来提高电磁兼容性。
在 PCB 的边缘添加接地保护环，将外界的电磁干扰屏蔽在 PCB 之外。合理安排元件的布局，将干扰源和敏感元件分开，减少相互之间的影响。另外，在 PCB 上添加去耦电容，能够有效抑制电源噪声，提高电路的稳定性。

散热设计

工业控制设备在工作过程中会产生一定的热量，如果热量不能及时散发出去，会影响设备的性能和寿命。在四层 PCB 叠层设计中，也需要考虑散热问题。
可以通过增加散热过孔，将热量从发热元件传导到地层和电源层，再通过 PCB 的表面散发出去。在 PCB 的表面可以涂抹散热膏，或者安装散热片，以提高散热效率。

四层 PCB 在工业控制设备中的叠层设计是一个综合性的过程，需要综合考虑电源分配、信号完整性、电磁兼容性和散热等多个因素。只有通过合理的叠层设计和布线规划，才能确保工业控制设备的高性能、高稳定性和高可靠性。
