【实战中提升自己】内网安全部署之dot1x部署本地与集成AD域的主流方式（附带MAC认证）

news 来源：原创 2025/4/21 7:49:52

1 dot1x部署【用户名密码认证，也可以解决私接无线AP等功能】

说明：如果一个网络需要通过用户名认证才能访问内网，而认证失败只能访问外网与服务器，可以部署dot1x功能。它能实现的效果是，当内部用户输入正常的用户名与密码后，可以正常访问内部的网络与外网，没任何限制，如果不是内部人员登陆电脑，输入不了正确的用户名密码，那么只给访问外网，到Guest VLAN。

 「模拟器、工具合集」复制整段内容
链接：https://docs.qq.com/sheet/DV0xxTmFDRFVoY1dQ?tab=7ulgil

（1）开启dot1x功能[boss]dot1x enable（2）接口开启dot1x功能【注意关闭MAC-AUREN】[boss]dot1x enable interface Ethernet 0/0/1 to 0/0/7[boss]dot1x port-method port interface Ethernet 0/0/1 to 0/0/7
（3）定义认证失败的VLAN[boss]authentication guest-vlan 40 interface Ethernet 0/0/1 to 0/0/7说明：当用户没用通过后，就划入到对应的VLAN 40里面，我们可以对VLAN 40做策略，只允许访问Internet。
（4）定义本地用户[boss]aaa[boss-aaa]local-user test password cipher test[boss-aaa]local-user test service-type 8021x
（5）开启重新认证功能[boss]dot1x reauthenticate interface Ethernet 0/0/1 to 0/0/7[boss]dot1x timer reauthenticate-period 60 ：这里定义重新认证功能为1分钟，这里为了实现实验效果，平时可以定义的久点。可以解决当用户失败后不需要一直处于Guest VLAN中，可以进行重新认证。

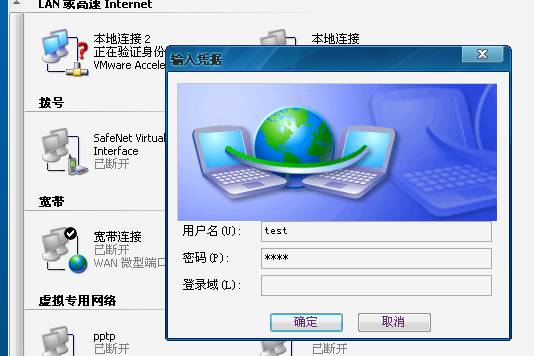

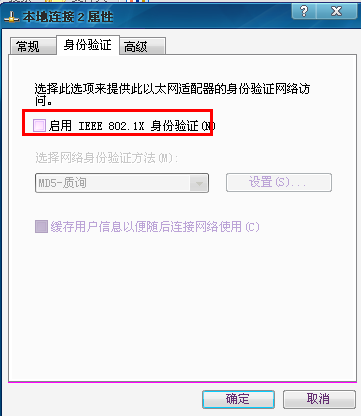

（6）客户开启dot1x功能【测试】

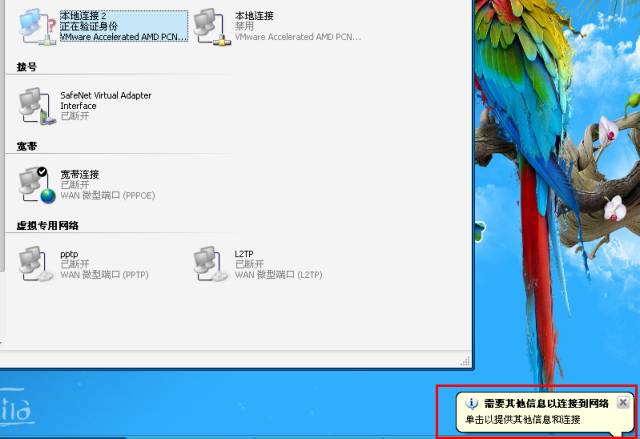

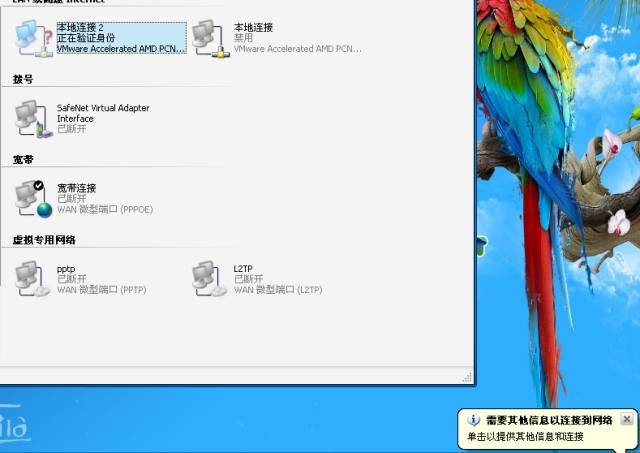

开启该功能

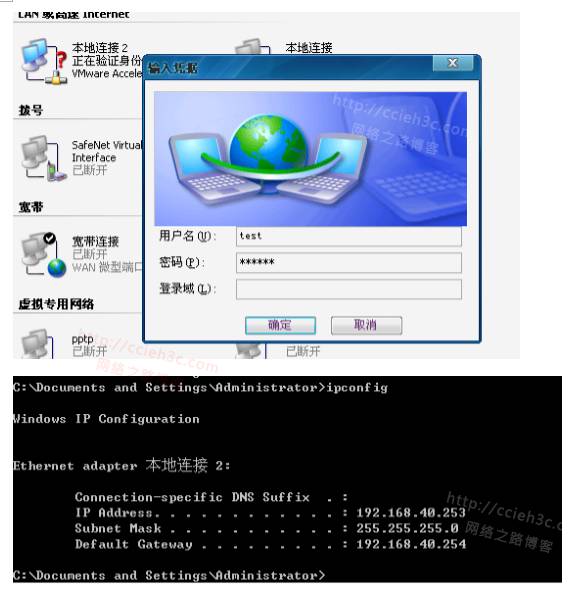

特意认证失败【密码输入错误】

可以看到获取到VLAN 40的地址池了。

这里当一分钟过后，即可重新认证，输入正确的密码

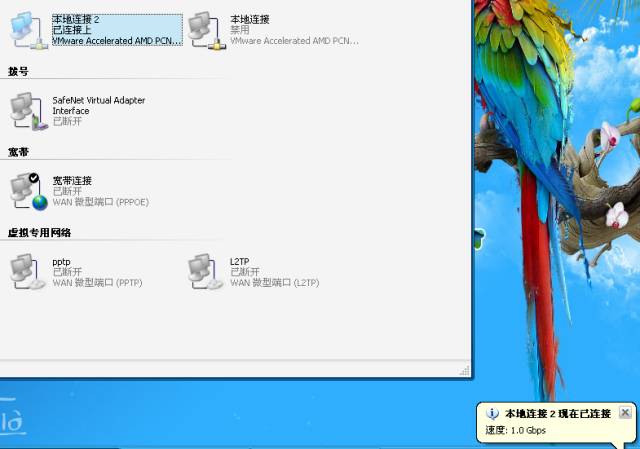

已经正确获取到地址了，

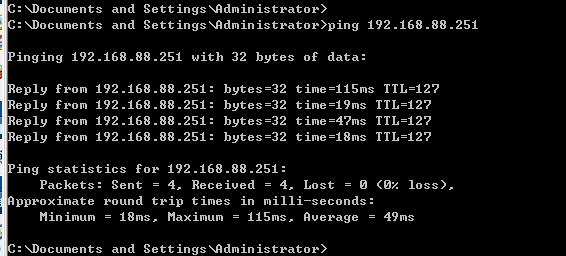

访问内网没任何问题，外网也是没问题的。

（7）为什么可以杜绝接入无线AP或者路由器。
说明：因为对于每个接口都是需要用户名密码通过的，平时一些杜绝技术，比如端口安全，只能限制一个MAC地址通过，但是现在的路由器什么的都可以直接克隆MAC地址的。

另外，路由器默认开启了NAT，所以从内部所有的流量都转换到WAN口的，也就是同一个IP地址，固定的MAC地址，所以端口安全或者其他技术都杜绝不了，当dot1x的功能的话，目前路由器这些还不支持，所以这次可以拒绝。

（8）总结
说明：部署dot1x也是根据需求来决定，如果需要详细的控制内部用户访问，在登陆的时候需要用户名认证，或者其他认证，都可以进行。

[boss]aaa[boss-aaa]local-user test access-limit 1

该功能可以实现，一个帐号只允许一在线。

2 使用Radius进行认证【外边数据库或者是AD】

说明：在有时候，在某些数据库中有用户名了，比如AD环境，可以利用本身有的用户数据可以直接调用访问。
（1）AD与IAS安装
说明：这部分就不截图演示了，具体的可以参考dot1x项目那块，有详细的讲解【其他案例课程中】

（2）在交换机上面定义Radius服务器
Radius服务器定义

[boss]radius-server template dot1x[boss-radius-dot1x]radius-server authentication 192.168.2.253 1812[boss-radius-dot1x]radius-server shared-key simple test[boss-radius-dot1x]undo radius-server user-name domain-included

说明：定义了一个Radius服务，包括服务器地址，密钥，最后一句话可以后续在分析。

（3）定义认证模板

[boss]aaa[boss-aaa]authentication-scheme dot1x[boss-aaa-authen-dot1x]authentication-mode radius local

（4）关联域

可以看到AD的域是ccieh3c.taobao.com，那么我们可以定义这样一个域名。

[boss]aaa[boss-aaa]domain ccieh3c.taobao.com[boss-aaa-domain-ccieh3c.taobao.com]authentication-scheme dot1x[boss-aaa-domain-ccieh3c.taobao.com]radius-server dot1x

说明：定义了一个域，然后关联了认证策略与Radius服务器，该功能的意思就是，当匹配该域的时候，就按下面的策略进行认证，交给Radius服务器。

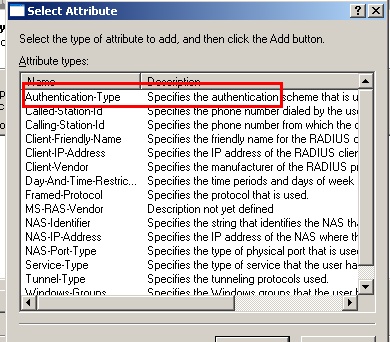

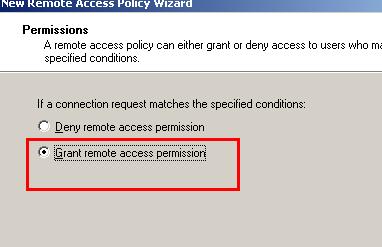

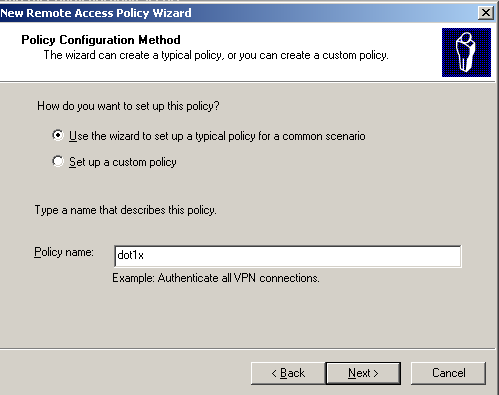

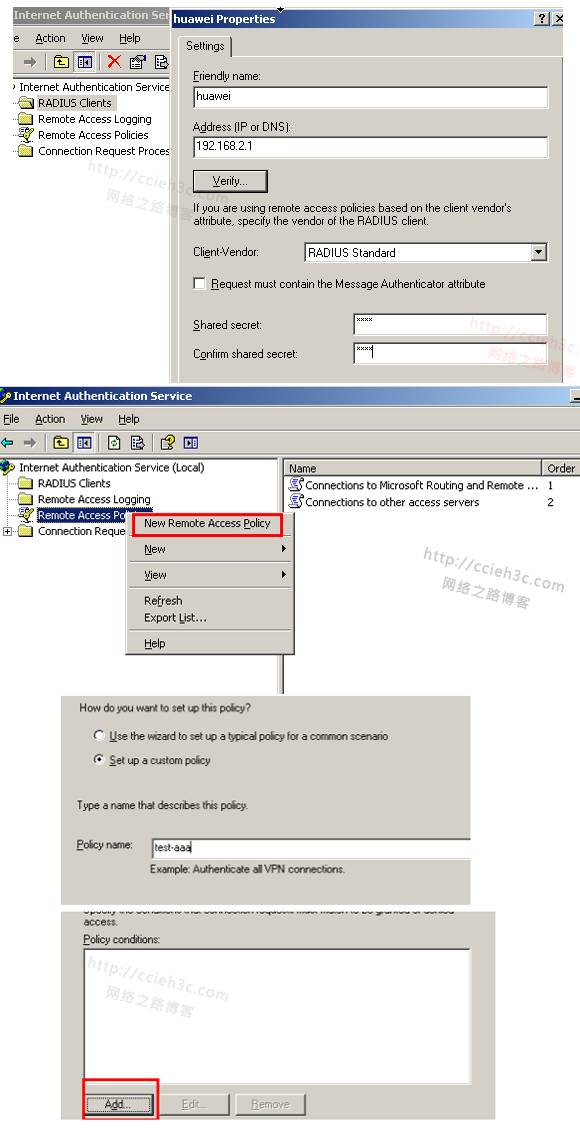

（5）定义AAA 客户端与默认策略

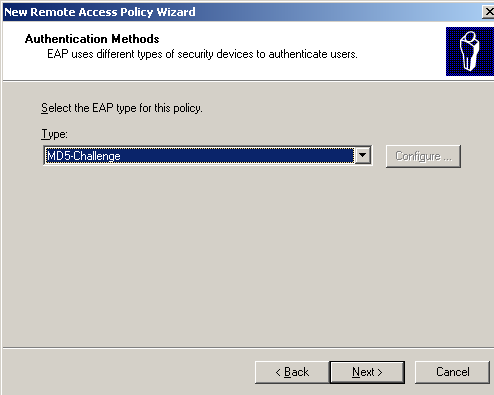

该策略用来测试用的，而下面这个用来做MD5认证用的。

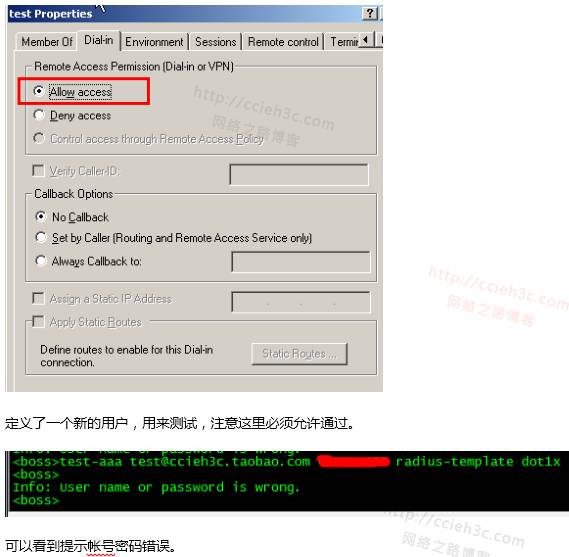

（6）测试AAA服务器是否正常

有错误的日志。

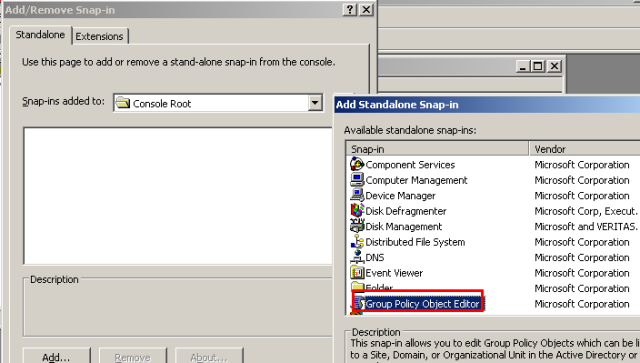

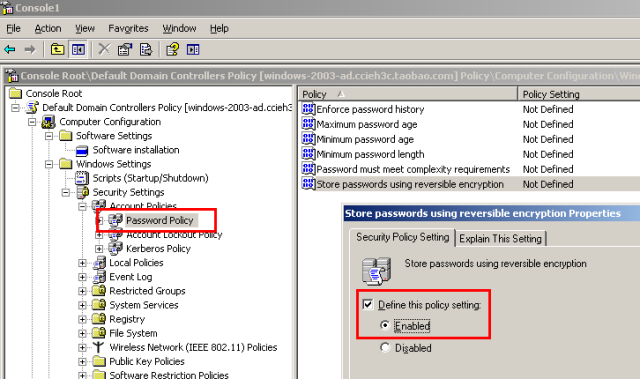

可以看到提示说Windows默认不支持CHAP方式存储密码，不可逆的，所以我们必须允许该策略。

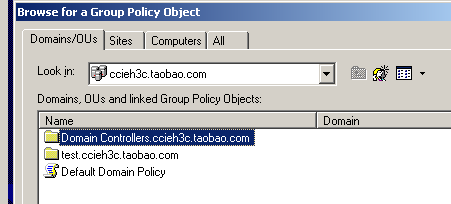

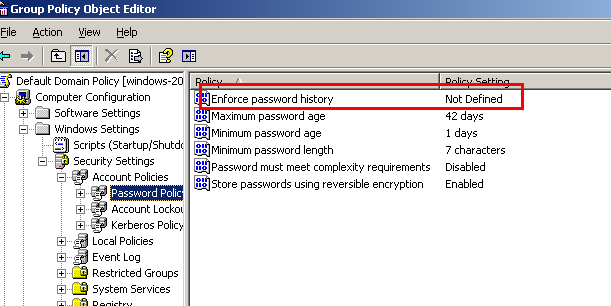

在IAS服务器中刷新下组策略，也可以重启下。

可以看到现在已经OK了，但是注意的是可以看到在test的时候我们加了域名，之前定义的Domain，比如 test@ccieh3c.taobao.com。

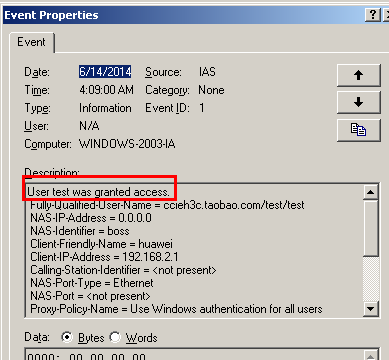

已经成功了。

undo radius-server user-name domain-included 这句话的意思是，当用户输入test@ccieh3c.taobao.com，匹配上Domain，那么就会用该Domain下的认证策略进行策略，也就是用Radius服务器上面的。另外在发送给Radius服务器的时候，会去掉@后面的ccieh3c.taobao.com，直接发送test给IAS服务器，这个功能适合与独立服务器，也适合域的服务器。

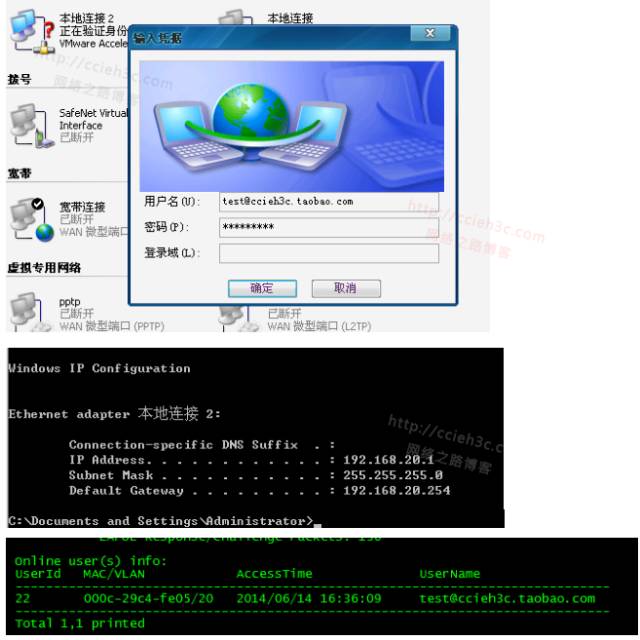

（7）用户测试
