UML 状态图：陪伴机器人系统示例

news 来源：原创 2025/4/22 5:28:32

一、状态图的基本概念

1.1 状态

1.2 转换

1.3 动作

二、陪伴机器人系统状态图解析

2.1 初始与待机状态

2.2 情绪检测中状态

2.3 陪伴模式下的细分

2.4 疏导模式的严谨流程

2.5 安抚模式的关键作用

三、状态图绘画

四、UML 状态图的强大

4.1 直观呈现系统行为

4.2 优化系统设计

4.3 便于团队协作

五、总结

在计算机软件设计领域，UML（统一建模语言）状态图是一种直观且功能强大的工具，用于描绘系统或对象的行为模式，清晰地展示状态变迁以及引发这些变迁的事件。今天，以一个陪伴机器人系统为例，解析 UML 状态图的应用。

一、状态图的基本概念

UML 状态图主要由状态、转换（带触发事件和动作）、初态和终态等要素构成。状态代表着系统或对象在一个特定时间段内的条件或情况，例如机器人的 “待机状态”“陪伴模式” 等。转换则定义了在何种触发事件下，如用户的特定指令、情感识别结果等，系统会从一个状态流转至另一个状态，并且可以伴随着相应动作的执行，像启动音乐、开启对话等。

状态图的核心要素主要有以下几个：

1.1 状态

状态代表着系统在某一特定时间段内的相对稳定状况，就好比是人所处的情绪，如开心、悲伤、愤怒等。在陪伴机器人系统中，“待机状态”“情绪检测中”“陪伴模式”“疏导模式”“安抚模式” 等都是其典型状态。当机器人处于 “待机状态” 时，它正静静等待着用户的召唤或是周围环境变化的信号，随时准备开启它的陪伴之旅。

1.2 转换

转换是状态之间切换的桥梁，它定义了在何种触发事件的刺激下，系统会从当前状态流转至下一个状态。这个触发事件可以是用户的指令、外部环境的变化，亦或是系统内部条件的达成。例如，在陪伴机器人系统里，当机器人处于 “情绪检测中” 状态且识别到用户快乐时，便会触发转换，使其进入 “陪伴模式” 下的 “娱乐交互” 子状态，开始为用户播放音乐或讲述笑话，让快乐氛围更加浓郁。

1.3 动作

动作是系统在状态转换过程中或处于某一状态时所执行的具体操作。它赋予了系统实际的功能和行为，让状态图不再只是干巴巴的理论框架。比方说，在机器人进入 “安抚模式” 时，会启动安慰语音播放并搭配轻柔音乐，这就是实实在在的动作，旨在给处于悲伤情绪中的用户送去温暖与慰藉。

二、陪伴机器人系统状态图解析

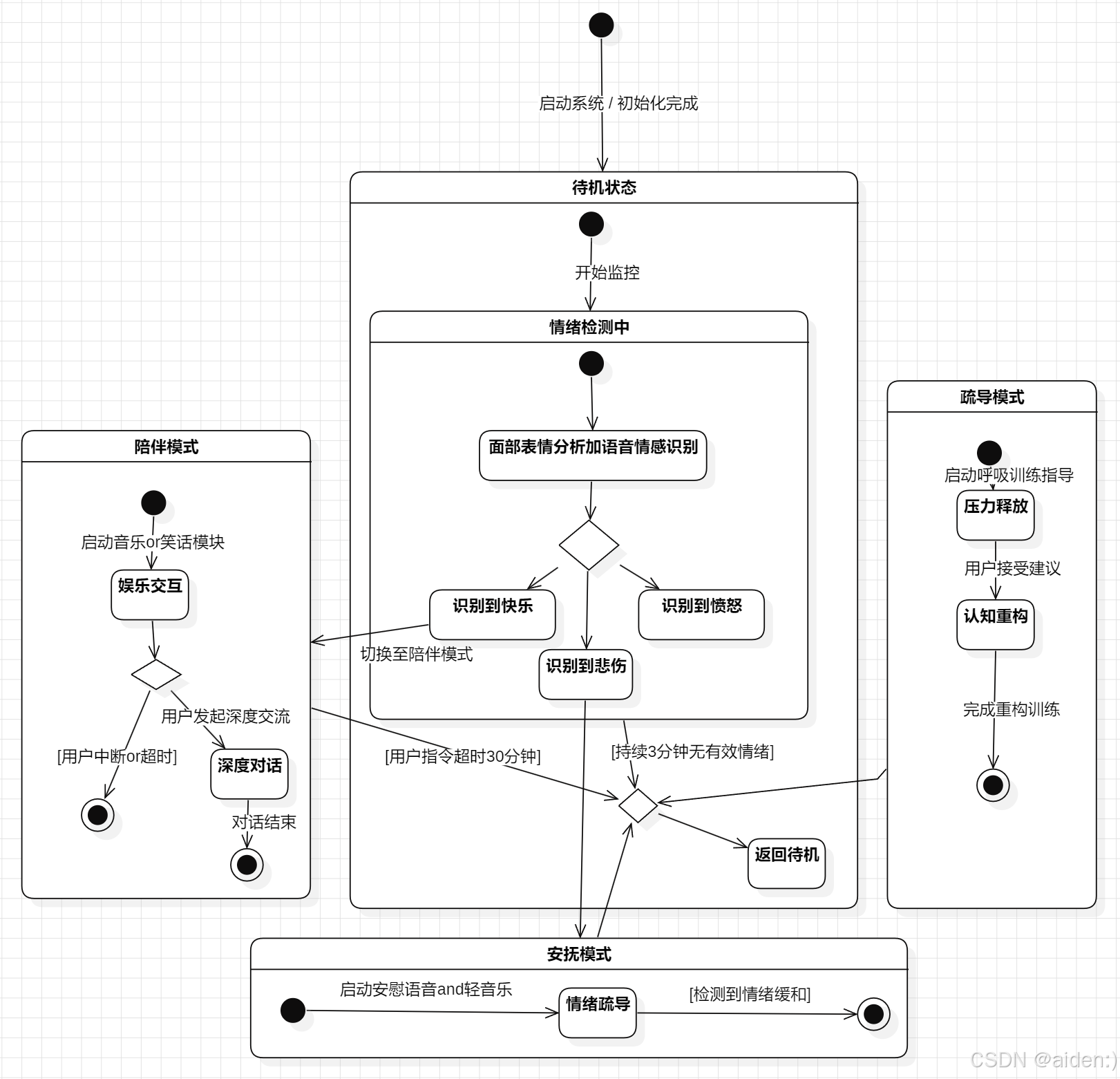

从给定的图片来看，整个陪伴机器人系统的 UML 状态图清晰地划分出多个关键状态以及彼此间的转换逻辑：

2.1 初始与待机状态

系统启动并完成初始化后，便进入待机状态。这是机器人随时准备响应用户需求的基础状态，相当于它的 “休息区”，等待用户或周围环境的变化来触发下一步动作。

2.2 情绪检测中状态

从待机状态出发，机器人开启监控，进入情绪检测环节。在这里，它综合运用面部表情分析和语音情感识别技术，对用户情绪进行精准判断。这一状态就像是机器人的 “侦察兵”，时刻留意着用户情绪的风吹草动，为后续切换到合适陪伴模式提供依据。

若识别到快乐情绪，机器人依据预设规则切换至陪伴模式下的 “娱乐交互” 子状态，通过启动音乐或笑话模块，进一步烘托欢快氛围，与用户共享愉悦时光。
当识别到愤怒情绪，机器人则转向疏导模式中的 “压力释放” 子状态，启动呼吸训练指导，引导用户平复心情，同时在用户接受建议后推进至 “认知重构”，协助用户重新审视引发愤怒的因素，完成情绪疏导闭环。
识别到悲伤情绪时，机器人进入安抚模式，播放安慰语音及轻音乐，开启情绪疏导通道，一旦检测到用户情绪有所缓和，便返回待机状态，静候下一步指令。

2.3 陪伴模式下的细分

在陪伴模式的 “娱乐交互” 状态中，若用户发起深度交流意图，机器人便切换到 “深度对话” 子状态，开启深入交流模式，耐心倾听、回应用户，拉近彼此 “情感距离”。不过，若出现用户中断对话或者超时未互动的情况，系统则判定此次深度对话暂告一段落，返回到待机状态，既保证了对话的连贯性，又避免资源的无谓占用。
