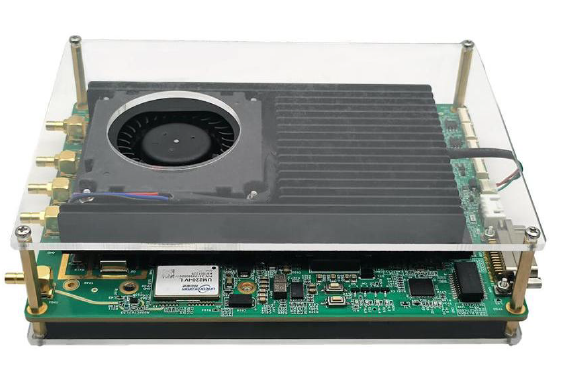

基于ZU15EG+ADRV9009的无人机平台

以太网高速射频收发卡
950MHz~2250MHz频率范围
200MHz瞬时带宽

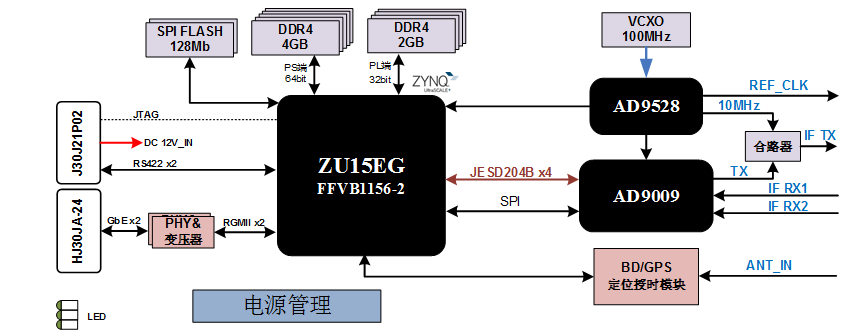

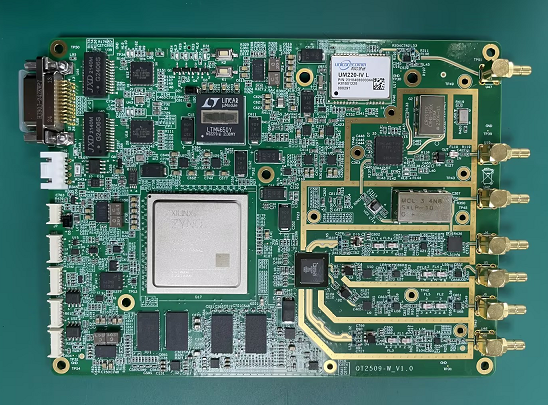

板上集成一片Xilinx公司的ZU15EG、一片ADI公司的RF 9009，电源控制功能，板卡集成多片DDR、Flash、PHY、RS422等芯片。

      基于ZU15EG+ADRV9009的无人机平台是一款基于RF-IC芯片以太网的射频收发板卡，板卡提供单通道发射器和接收器、集成式频率合成器以及数字信号处理功能。满足3G、4G和5G宏蜂窝
时分双工(TDD)基站应用要求。接收链路由两个独立的带宽、直接变频接收器组成，具有出色
的动态范围。发射链路采用直接变频调制器，以小巧的体积完成高精度低噪声信号调制。射频
通道具备程控增益控制电路，能够利用软件提供的API完成增益控制功能，配合基带的数字滤
波功能，板卡提供灵活增益控制模式以及对应的滤波器带宽配置。提供快速的千兆以太网数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，也便于嵌入进用户系统。
        可以搭配上位机可视化软件，通过上位机软件实现对板卡的操作，可通过上位机软件的频域图动态进行频谱分析，对于有二次开发需求的用户，提供多种语言的二次开发接口及板卡控制参考例程。





特性
 RF-IC芯片：ADRV9009
 1个射频接收通道，250MS/s，16bit，频率覆盖范围950MHz~2250MHz，信号瞬时带宽
200MHz
 1个射频发射通道，250MS/s，14bit，频率覆盖范围950MHz~2250MHz，信号瞬时带宽
200MHz
 支持内部参考时钟和外部参考时钟
 支持TDD应用模式，同一时刻接收和发射频点相同
 千兆以太网数据传输接口
 6GB DDR4存储空间：PL端2GB，PS端4GB
 FPGA定制应用，提供Verilog-HDL二次开发接口
 12V直流电源供电

应用领域
 3G、4G、5G TDD模式通信
 TDD有源天线系统

 软件无线电
 宽带MIMO应用
 （雷达/声纳）电子战
 仪器仪表和测量



模拟信号输入（RX）
支持1路模拟信号输入，设计SMB形式的射频接口，采用AC耦合50Ohm阻抗匹配，支持信
号输入频率范围950MHz~ 2250MHz，支持最大信号瞬时带宽200MHz。支持最高信号输入功率
-38dBm@950MHz~ 2250MHz。

模拟信号输出（TX）
支持1路模拟信号输出，设计SMB形式的射频接口，采用AC耦合50 Ohm阻抗匹配，支持
信号输出频率范围950MHz ~2250MHz，支持最大信号瞬时带宽200MHz。

板载采集存储器
射频收发卡，PL侧提供2GB容量32位宽的DDR4 SDRAM存储器、PS侧提供4GB
容量64位宽的DDR4 SDRAM存储器。每组DDR4数据率为2400MT/s，能为用户提供最大9.6GB/s
的数据吞吐速率。支持各种采集模式下的数据并发读写
