电路中的DGND、GROUND、GROUND_REF的区别，VREF、VCC、VDD、VEE和VSS的区别？
目录
1 DGND、GROUND、GROUND_REF的区别
1.1 DGND（Digital Ground）
1.2 GROUND（Ground）
1.3 GROUND_REF（Ground Reference）
1.4 区别
2 VREF、VCC、VDD、VEE和VSS的区别
2.1 VREF（Reference Voltage）
2.2 VCC（Collector Voltage/Circuit Voltage）
2.3 VDD（Drain Voltage/Device Voltage）
2.4 VEE（Emitter Voltage/EmitterEmitter Voltage）
2.5 VSS（Source Voltage/Supply Voltage）
2.6 区别总结
3 硬件工程师笔试面试相关文章链接

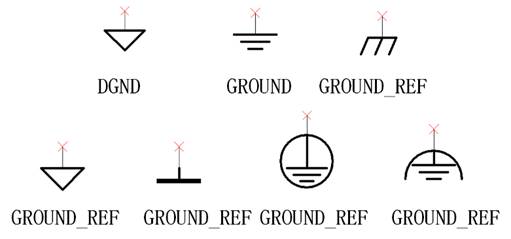

1 DGND、GROUND、GROUND_REF的区别
以下是DGND、GROUND、GROUND_REF的区别：
1.1 DGND（Digital Ground）
定义：DGND是数字地，是数字电路部分的公共基准端，用于连接数字电路的接地。
作用：主要承担着传输数字信号、提供电源回路的接地引用以及确保数字系统稳定运行的任务。由于数字电路工作在脉冲状态，且变化速度较快，因此DGND上的噪声较大。
应用场景：通常用于数字电路，包括各种逻辑电路、存储器、处理器等。
1.2 GROUND（Ground）
定义：GROUND是电路中的参考地，代表地线或零线，是出于应用而假设的一个地。
作用：用于建立电路中其他信号的基准。从电气意义上说，GND分为电源地和信号地。
应用场景：广泛应用于各种电路中，是电路中最普通的地。
1.3 GROUND_REF（Ground Reference）
定义：GROUND_REF通常指参考地，是用于提供一个稳定的电位参考点。
作用：在一些电路系统中，如脑电数据采集系统，参考电极（REF）与接地电极（GND）不同，参考电极用于提供一个相对稳定的参考电位。
应用场景：在需要精确测量或参考的电路中使用，例如脑电数据采集系统。
1.4 区别
功能上：DGND主要用于数字电路，承担数字信号传输和电源回路的接地任务；GROUND是电路中的参考地，用于建立其他信号的基准；GROUND_REF则提供一个稳定的电位参考点，用于精确测量或参考。
噪声特性上：DGND上的噪声较大，因为数字电路工作在脉冲状态且变化速度快；GROUND的噪声相对较小，但具体取决于电路的设计和应用；GROUND_REF需要尽可能干净和稳定，以保证测量或参考的准确性。
应用场景上：DGND用于数字电路；GROUND广泛应用于各种电路；GROUND_REF用于需要精确测量或参考的电路。

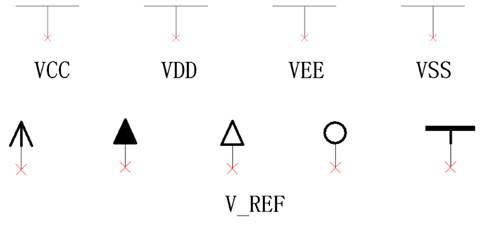

2 VREF、VCC、VDD、VEE和VSS的区别
以下是VREF、VCC、VDD、VEE和VSS的区别：
2.1 VREF（Reference Voltage）
定义：参考电压，是电路中用于提供一个稳定基准电压的电源。
作用：常用于模数转换器（ADC）和数模转换器（DAC）等需要精确电压基准的电路中，以确保转换精度。
应用场景：在需要高精度电压测量或信号转换的场合，如传感器信号处理、数据采集系统等。
2.2 VCC（Collector Voltage/Circuit Voltage）
定义：通常表示双极型晶体管的集电极电源电压或电路的正电源电压。
作用：为双极型晶体管（如NPN）的集电极提供电源，确保晶体管正常工作；在数字电路中，VCC是电路的供电电压。
应用场景：广泛应用于模拟电路和数字电路中，为芯片或电路提供正电源。
2.3 VDD（Drain Voltage/Device Voltage）
定义：表示场效应晶体管的漏极电源电压或器件内部的工作电压。
作用：在MOSFET和CMOS电路中，VDD为漏极提供电压，控制晶体管的导通与截止，从而实现电路功能。
应用场景：常见于集成电路和数字电路中，为芯片提供工作电压。
2.4 VEE（Emitter Voltage/EmitterEmitter Voltage）
定义：通常用于表示发射极电源电压，常见于双极型晶体管电路或ECL电路的负电源。
作用：为发射极提供负电源电压，确保电路正常工作。
应用场景：在需要正负电源供电的电路中，如运算放大器等模拟电路。
2.5 VSS（Source Voltage/Supply Voltage）
定义：表示源极电源电压或电路的公共接地端电压。
作用：作为电路的参考点或接地，为电流提供回路，确保电路稳定。
应用场景：在CMOS电路中，VSS通常指负电源或接地。
2.6 区别总结
| 参数 | 定义 | 作用 | 应用场景 | |
| VREF | 参考电压 | 提供稳定基准电压 | 模数转换器、数模转换器等高精度电压测量或信号转换电路 | |
| VCC | 集电极电源电压/电路正电源电压 | 为双极型晶体管集电极提供电源或为电路供电 | 模拟电路、数字电路 | |
| VDD | 漏极电源电压/器件工作电压 | 为场效应晶体管漏极提供电压或为芯片提供工作电压 | 集成电路、数字电路 | |
| VEE | 发射极电源电压 | 为发射极提供负电源电压 | 双极型晶体管电路、ECL电路、运算放大器等模拟电路 | |
| VSS | 源极电源电压/公共接地端电压 | 作为电路参考点或接地 | CMOS电路、数字电路 | |
