电子削铅笔刀顺序图详解：从UML设计到PlantUML实现

       题目：为电子削铅笔刀建立一个顺序图和一个通信图。图中的对象包括操作者、铅笔、插入点(也就是铅笔插入铅笔刀的位置)、马达和其他元素。包括哪些交互消息?有那些激活?如何在图中表示出自身调用。

一、顺序图概述

       顺序图（Sequence Diagram）是一种UML行为图，主要用于描述对象之间的交互顺序。它展示了对象之间如何通过消息进行通信，以及这些消息的顺序。顺序图非常适合用来分析和设计系统中的用例，帮助开发人员理解系统的动态行为。

       在本篇文章中，我们将分析一个电子削铅笔刀的顺序图，并展示如何使用PlantUML代码实现该图。通过这个例子，我们可以更好地理解顺序图的绘制和实现过程。

二、顺序图绘画分析

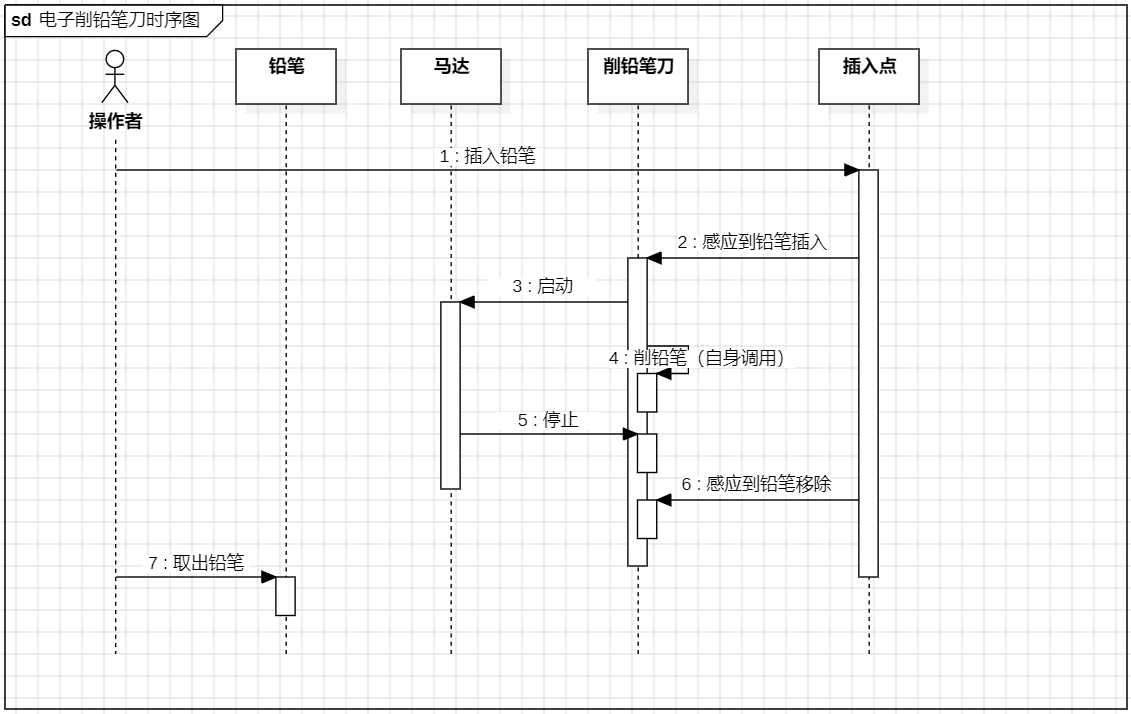

从图中可以看出，电子削铅笔刀的顺序图涉及以下几个对象：

• 操作者（Operator）

• 铅笔（Pencil）

• 马达（Motor）

• 削铅笔刀（Pencil Sharpener）

• 插入点（Insertion Point）

这些对象之间的交互过程如下：

1. 操作者将铅笔插入削铅笔刀的插入点。

2. 削铅笔刀感应到铅笔插入。

3. 削铅笔刀启动马达。

4. 马达开始削铅笔（自身调用）。

5. 削铅笔刀停止马达。

6. 削铅笔刀感应到铅笔移除。

7. 操作者取出铅笔。

三、顺序图绘画、PlantUML代码实现

       下面是一个使用PlantUML代码实现的电子削铅笔刀顺序图：

@startuml
actor 操作者
participant "铅笔" as Pencil
participant "插入点" as InsertionPoint
participant "马达" as Motor
participant "削铅笔刀" as Sharpener操作者 -> 插入点 : 插入铅笔
activate InsertionPoint
InsertionPoint -> Sharpener : 感应到铅笔插入
Sharpener -> Motor : 启动
activate Motor
Sharpener -> Sharpener : 削铅笔 (自身调用)
操作者 -> Pencil : 取出铅笔
InsertionPoint -> Sharpener : 感应到铅笔移除
Sharpener -> Motor : 停止
deactivate Motor
deactivate InsertionPoint
@enduml

四、顺序图的关键点

• 对象和参与者：顺序图中的对象包括操作者、铅笔、马达、削铅笔刀和插入点。参与者是操作者。

• 消息和交互：图中展示了对象之间的消息交互，包括插入铅笔、感应到铅笔插入、启动马达、削铅笔、停止马达、感应到铅笔移除和取出铅笔。

• 激活和去激活：图中使用矩形框表示对象的激活和去激活状态。

• 自身调用：马达削铅笔的过程是一个自身调用，表示马达在削铅笔过程中的自我控制。

五、总结

       通过分析电子削铅笔刀的顺序图，我们可以清晰地理解各个对象之间的交互过程。顺序图不仅展示了对象之间的消息传递顺序，还展示了对象的激活和去激活状态。使用PlantUML代码实现顺序图，可以方便地进行图形化展示和修改。
