数据结构-图

一、图的定义与基本术语

图（Graph）是一种非线性数据结构，由顶点（Vertex）和边（Edge）组成。它包含以下基本术语：

• 顶点（Vertex） ：是图中的数据元素。

• 边（Edge） ：连接两个顶点的线，可以是有向的（表示两个顶点之间的关系有方向）或无向的（表示两个顶点之间的关系无方向）。

• 无向图（Undirected Graph） ：图中的边没有方向。

• 有向图（Directed Graph） ：图中的边有方向。

• 完全图（Complete Graph） ：每一对不同的顶点都有一条边相连。

• 子图（Subgraph） ：相对于某一图来说，由部分顶点和边组成的图。

• 连通图（Connected Graph） ：在无向图中，任意两个顶点都是连通的。

• 强连通图（Strongly Connected Graph） ：在有向图中，任意两个顶点之间都存在互相可达的路径。

• 连通分量（Connected Component） ：无向图中的极大连通子图。

• 强连通分量（Strongly Connected Component） ：有向图中的极大强连通子图。

• 生成树（Spanning Tree） ：一个连通图的生成树是一个极小连通子图，它包含图中所有顶点和能构成树的边。

• 网（Network） ：带权的图。

二、图的存储结构

邻接矩阵

  邻接矩阵是用两个数组来表示图。一个一维数组存储顶点信息，一个二维数组存储边的信息。

无向图的邻接矩阵是对称矩阵，有向图的邻接矩阵不一定对称，带权图的邻接矩阵中对应项存放边的权值。

邻接表

   邻接表是一种链式存储结构，为每个顶点建立一个单链表，每个链表的表头保存该顶点的信息，链表中的结点保存与该顶点相邻的顶点的信息。

优点是便于增删顶点和边，节省空间；缺点是不便于判断任意两个顶点之间是否有边。

十字链表

十字链表是有向图的另一种链式存储结构，把有向图中所有边弧结点按入度和出度组织成多个循环链表。

每个边弧结点包含边的相关信息，如起点、终点、权值等。它便于对有向图进行操作，如求每个顶点的入度和出度等。

邻接多重表

   邻接多重表是无向图的另一种链式存储结构，将邻接点链接起来，同时记录边的相关信息，如边的两端点、权值等。它便于对无向图进行操作，如删除一条边等。

三、图的遍历

深度优先搜索

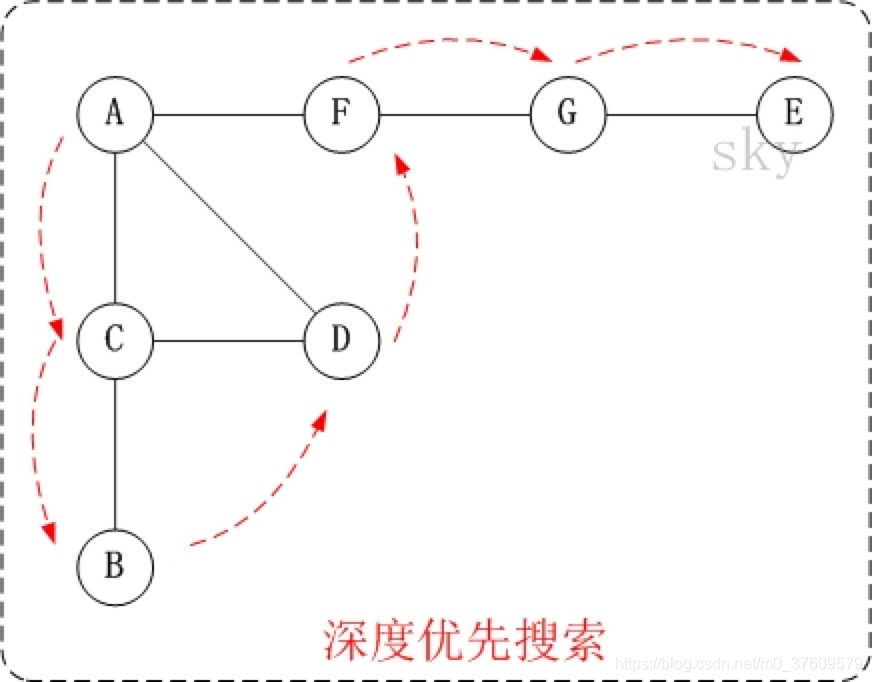

    深度优先搜索（DFS）类似于树的先序遍历，从某个顶点出发，访问该顶点，然后递归地对各个邻接点进行深度优先搜索。

广度优先搜索

    广度优先搜索（BFS）类似于树的按层遍历，从某个顶点出发，先访问该顶点，然后依次访问其各个未被访问过的邻接点，再依次访问这些邻接点的邻接点，直到所有顶点都被访问过为止

。

四、图的应用

图的连通性问题

• 生成树 ：通过遍历连通图可以得到生成树，生成树可以用于网络的设计和优化。

• 连通分量 ：对于非连通图，可以求出其连通分量，以了解图的结构。

有向无环图的应用

• 拓扑排序 ：将有向无环图中的顶点按一定顺序排列，使得对于每一条有向边 (u, v)，u 都在 v 的前面。拓扑排序可以用于任务调度、课程安排等问题。

• 关键路径 ：在带权的有向无环图中，找出从源点到汇点的最长路径，即关键路径。关键路径可以用于项目管理，确定项目的关键任务和完成时间。

最短路径问题

• 单源最短路径 ：从一个源点到其他各个顶点的最短路径，常用的算法有 Dijkstra 算法（适用于非负权值的图）和 Bellman-Ford 算法（适用于可能存在负权值的图）。

• 每对顶点之间的最短路径 ：常用的算法有 Floyd 算法，它通过动态规划的方法，逐步求出每对顶点之间的最短路径。

五、总结与提高

时间性能分析

遍历算法	时间复杂度
深度优先搜索	O(n + e)（n 为顶点数，e 为边数）
广度优先搜索	O(n + e)

空间性能分析

存储结构	空间复杂度
邻接矩阵	O(n²)
邻接表	O(n + e)

应用场景

应用场景	适用的图结构
社交网络分析	无向图
网页链接关系	有向图
交通网络	带权图

六、代码实现

C 语言实现

#include <stdio.h>
#include <stdlib.h>#define MAX_VERTEX_NUM 20 // 最大顶点数
#define INFINITY 65535
typedef int VertexType; // 顶点的数据类型
typedef int EdgeType; // 带权图中边上权值的数据类型// 邻接矩阵存储结构
typedef struct {VertexType vexs[MAX_VERTEX_NUM]; // 顶点表EdgeType arc[MAX_VERTEX_NUM][MAX_VERTEX_NUM]; // 邻接矩阵，边表int vexnum, arcnum; // 图的当前顶点数和弧数
} MGraph;// 创建无向图的邻接矩阵
void CreateUDN(MGraph *G) {int i, j, k;printf("请输入顶点数和边数：");scanf("%d %d", &G->vexnum, &G->arcnum);// 输入顶点信息printf("请输入顶点信息：\n");for (i = 0; i < G->vexnum; i++) {scanf("%d", &G->vexs[i]);}// 初始化邻接矩阵for (i = 0; i < G->vexnum; i++) {for (j = 0; j < G->vexnum; j++) {G->arc[i][j] = INFINITY;}}// 输入边的信息printf("请输入边的信息（顶点1 顶点2 权值）：\n");for (k = 0; k < G->arcnum; k++) {int v1, v2, w;scanf("%d %d %d", &v1, &v2, &w);i = v1 - 1; // 转换为顶点在数组中的索引j = v2 - 1;G->arc[i][j] = w; // 无向图，所以两个方向都要赋值G->arc[j][i] = w;}
}// 深度优先搜索
void DFS(MGraph G, int visited[], int v) {printf("%d ", G.vexs[v]); // 访问当前顶点visited[v] = 1; // 标记为已访问for (int w = 0; w < G.vexnum; w++) {if (G.arc[v][w] != INFINITY && !visited[w]) { // 如果存在边且未访问过DFS(G, visited, w); // 递归访问邻接点}}
}// 广度优先搜索
void BFS(MGraph G, int visited[], int v) {int queue[MAX_VERTEX_NUM]; // 队列int front = 0, rear = 0;printf("%d ", G.vexs[v]); // 访问当前顶点visited[v] = 1; // 标记为已访问queue[rear++] = v; // 入队while (front != rear) {int u = queue[front++]; // 出队for (int w = 0; w < G.vexnum; w++) {if (G.arc[u][w] != INFINITY && !visited[w]) { // 如果存在边且未访问过printf("%d ", G.vexs[w]); // 访问邻接点visited[w] = 1;queue[rear++] = w; // 入队}}}
}int main() {MGraph G;CreateUDN(&G); // 创建图int visited[MAX_VERTEX_NUM] = {0}; // 初始化访问标记数组printf("深度优先遍历：");for (int i = 0; i < G.vexnum; i++) {if (!visited[i]) { // 如果顶点未被访问过DFS(G, visited, i);}}printf("\n");for (int i = 0; i < G.vexnum; i++) {visited[i] = 0; // 重置访问标记数组}printf("广度优先遍历：");for (int i = 0; i < G.vexnum; i++) {if (!visited[i]) { // 如果顶点未被访问过BFS(G, visited, i);}}printf("\n");return 0;
}

C++ 实现

​
#include <iostream>
#include <vector>
#include <queue>
using namespace std;// 邻接表存储结构
class Graph {
public:int numVertices;vector<vector<int>> adjLists;Graph(int vertices) {numVertices = vertices;adjLists.resize(vertices);}void addEdge(int src, int dest) {adjLists[src].push_back(dest); // 无向图，所以两个方向都要添加adjLists[dest].push_back(src);}// 深度优先搜索void DFS(int startVertex) {vector<bool> visited(numVertices, false);dfsUtil(startVertex, visited);}void dfsUtil(int v, vector<bool>& visited) {visited[v] = true;cout << v << " ";for (int adj : adjLists[v]) {if (!visited[adj]) {dfsUtil(adj, visited);}}}// 广度优先搜索void BFS(int startVertex) {vector<bool> visited(numVertices, false);queue<int> q;q.push(startVertex);visited[startVertex] = true;cout << startVertex << " ";while (!q.empty()) {int u = q.front();q.pop();for (int adj : adjLists[u]) {if (!visited[adj]) {visited[adj] = true;cout << adj << " ";q.push(adj);}}}}
};int main() {Graph g(5);g.addEdge(0, 1);g.addEdge(0, 2);g.addEdge(1, 3);g.addEdge(2, 4);cout << "深度优先遍历：";g.DFS(0);cout << "\n广度优先遍历：";g.BFS(0);return 0;
}​

Java 实现

​
import java.util.ArrayList;
import java.util.LinkedList;
import java.util.Queue;public class Graph {private int numVertices;private ArrayList<ArrayList<Integer>> adjLists;public Graph(int vertices) {numVertices = vertices;adjLists = new ArrayList<>(vertices);for (int i = 0; i < vertices; i++) {adjLists.add(new ArrayList<>());}}public void addEdge(int src, int dest) {adjLists.get(src).add(dest); // 无向图，所以两个方向都要添加adjLists.get(dest).add(src);}// 深度优先搜索public void DFS(int startVertex) {boolean[] visited = new boolean[numVertices];dfsUtil(startVertex, visited);}private void dfsUtil(int v, boolean[] visited) {visited[v] = true;System.out.print(v + " ");for (int adj : adjLists.get(v)) {if (!visited[adj]) {dfsUtil(adj, visited);}}}// 广度优先搜索public void BFS(int startVertex) {boolean[] visited = new boolean[numVertices];Queue<Integer> q = new LinkedList<>();q.add(startVertex);visited[startVertex] = true;System.out.print(startVertex + " ");while (!q.isEmpty()) {int u = q.poll();for (int adj : adjLists.get(u)) {if (!visited[adj]) {visited[adj] = true;System.out.print(adj + " ");q.add(adj);}}}}public static void main(String[] args) {Graph g = new Graph(5);g.addEdge(0, 1);g.addEdge(0, 2);g.addEdge(1, 3);g.addEdge(2, 4);System.out.print("深度优先遍历：");g.DFS(0);System.out.print("\n广度优先遍历：");g.BFS(0);}
}​

Python 实现

​
class Graph:def __init__(self, vertices):self.numVertices = verticesself.adjLists = [[] for _ in range(vertices)]def addEdge(self, src, dest):self.adjLists[src].append(dest)  # 无向图，所以两个方向都要添加self.adjLists[dest].append(src)# 深度优先搜索def DFS(self, startVertex):visited = [False] * self.numVerticesself.dfsUtil(startVertex, visited)def dfsUtil(self, v, visited):visited[v] = Trueprint(v, end=" ")for adj in self.adjLists[v]:if not visited[adj]:self.dfsUtil(adj, visited)# 广度优先搜索def BFS(self, startVertex):visited = [False] * self.numVerticesq = []q.append(startVertex)visited[startVertex] = Trueprint(startVertex, end=" ")while q:u = q.pop(0)for adj in self.adjLists[u]:if not visited[adj]:visited[adj] = Trueprint(adj, end=" ")q.append(adj)if __name__ == "__main__":g = Graph(5)g.addEdge(0, 1)g.addEdge(0, 2)g.addEdge(1, 3)g.addEdge(2, 4)print("深度优先遍历：", end="")g.DFS(0)print("\n广度优先遍历：", end="")g.BFS(0)​
