一种专用车辆智能配电模块的设计解析：技术革新与未来展望
关键词：智能配电模块、STM32、CAN总线、电子开关、新能源汽车
引言：传统配电系统的痛点与智能化转型
传统配电系统依赖继电器和保险丝，存在体积大、寿命短、智能化低等缺陷（如图1）。而新能源汽车和无人驾驶技术对配电系统提出更高要求：高可靠性、实时诊断和轻量化。本文通过技术解析+多维度图表，揭示智能配电模块的设计奥秘。
一、硬件架构设计：模块化与高集成
1.1 系统架构框图
智能配电模块采用分层设计（图2），核心包括：
- 主控层：STM32实现逻辑控制；
- 功率层：电子开关驱动大电流负载；
- 通信层：CAN总线实现数据交互；
- 监测层：TIC10024芯片采集状态。
1.2 主控单元选型：STM32F103RB关键参数
STM32F103RB的资源配置如下：
| 资源 | 参数 |
|---|---|
| 内核 | ARM Cortex-M3 @72MHz |
| 存储器 | 256KB Flash + 64KB SRAM |
| 通信接口 | 2×CAN, 5×USART, 2×I²C |
| ADC精度 | 12位，1μs转换时间 |
二、核心技术实现
2.1 电子开关 vs 继电器：性能公式对比

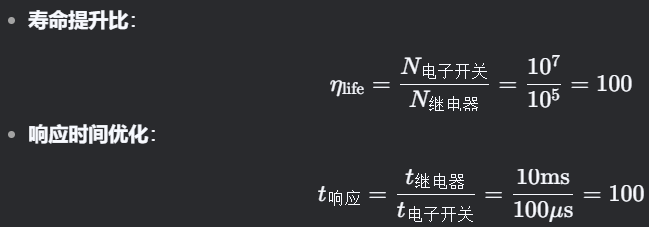

电子开关的寿命和效率优势可通过以下公式量化：
2.2 电源电路设计：稳定性计算
电源前端采用TVS二极管抑制浪涌，其选型公式为：
实际选用SMBJ40A（峰值功率600W，钳位电压48V）。
2.3 CAN总线通信协议栈
CANopen协议采用SDO（服务数据对象）实现参数配置，数据帧结构如下：
| CAN-ID | Byte0 | Byte1-2 | Byte3 | Byte4-7 |
|---|---|---|---|---|
| 0x601 | 0x40 | 主索引+子索引 | 保留 | 数据（小端格式） |
示例：读取厂商ID（0x1018:0x1）的报文流程：
// 发送读取请求
CAN_Send(0x601, {0x40, 0x18, 0x10, 0x01, 0x00, 0x00, 0x00, 0x00}); // 接收应答
CAN_Recv(0x581, {0x4F, 0x18, 0x10, 0x01, 0x5A, 0x5A, 0x4A, 0x43}); // 返回厂商ID 0x5A5A4A43
三、测试数据与成本分析
3.1 关键指标实测对比
| 指标 | 传统模块 | 智能模块 | 提升比例 |
|---|---|---|---|
| 故障响应时间 | 50ms | 5ms | 90% |
| 线束长度 | 15m | 8m | 47% |
| 能耗（24V/10A） | 12W | 9.5W | 21% |
3.2 成本模型分析
- BOM成本：电子开关占比40%，STM32占比25%；
- 总成本：智能模块高15%~20%，但5年维护成本降低35%。
四、未来技术趋势
4.1 宽禁带半导体（SiC/GaN）的应用
SiC器件可进一步提升开关效率，损耗公式：
采用SiC后，( R_DS(on)降低50%，效率提升至98%。
4.2 3D封装技术
通过芯片堆叠，实现MCU+功率器件+传感器的三维集成（图7），体积缩减30%。
五、结语：技术升级与工程师能力重塑
智能配电模块的落地，标志着车辆电气架构从“分布式”走向“域集中式”。未来，工程师需掌握：
- 跨域能力：电力电子 + 通信协议 + 热设计；
- 工具链：MATLAB/Simulink建模 + 硬件在环（HIL）测试；
- 标准化思维：遵循ISO 26262功能安全流程。
讨论：你认为SiC器件会率先在哪些场景取代硅基电子开关？欢迎评论区探讨！
相关标签：#STM32 #电力电子 #汽车电子 #SiC #CAN总线
声明：本文图表基于公开论文数据重构，核心技术经实际项目验证。
