Huffman(哈夫曼)解/压缩算法实现

一、文件压缩

        哈夫曼压缩算法需要对输入的文件，逐字节扫描，统计出不同字节出现的数量（频率），根据的得到的频率生成一组叶子节点，这些节点存储着<字节信息>和<频率>,通常需要按频率排序后存储在数组中，更好的做法是存储在小顶堆中；只要堆/数组的大小大于1，每次新建一个节点，取出频率最小的两个节点作为新节点的左右子节点（不必在意谁是左右），两个节点的频率和作为新节点的频率，将新节点放入堆/数组中；最后剩余的节点便是哈夫曼树的根节点。哈夫曼树的数据结构如下所示：

class Node {
public:using Ptr = std::shared_ptr<Node>;void SetLeft(Node::Ptr node);void SetRight(Node::Ptr node);Node::Ptr Left();Node::Ptr Right();void SetChar(uint8_t character);uint8_t Char();void SetCount(size_t count);size_t Count();bool HasLeft();bool HasRight();
private:Node::Ptr _left{ nullptr };//左节点Node::Ptr _right{ nullptr };//右节点size_t _count{ 0 };//数量/频率uint8_t _character{ 0x00 };//字符/字节
};

struct NodeCompare {bool operator()(const Node::Ptr& left, const Node::Ptr& right) {return left->Count() > right->Count();}
};
//小顶堆
std::priority_queue<Node::Ptr, std::vector<Node::Ptr>, NodeCompare> pending;std::unordered_map<uint8_t, size_t> mapper;
for (uint8_t character : input) {mapper[character]++;
}for (const auto& pair : mapper) {pending.push(Node::MakeNode(pair.first, pair.second));
}if (pending.empty()) return nullptr;if (pending.size() == 1) {return pending.top();
}while (pending.size() > 1) {auto left = pending.top();pending.pop();auto right = pending.top();pending.pop();pending.push(Node::MakeNode(0, left->Count() + right->Count(), left, right));
}

         得到哈夫曼树后，需要重新扫描输入数据，针对每个字节数据到哈夫曼树中查找编码；为避免查询时频繁搜索整棵树，需要先遍历一次树，将字符作为键，生成的编码作为值，存储在map中；为了存储二进制的编码，需要引入新的数据结构：

class BitSet {
public:void Set(size_t pos);bool Test(size_t pos) const;void Reset(size_t pos);
private:std::vector<uint8_t> data;size_t count{ 0 };
};

         针对这个数据结构，BitSet::Set用于将指定bit设置为1，BitSet::Reset将bit设置为0，BitSet::Test用于检测bit是0/1；由于uint8_t(char)是我们能操作的最小单位，因此BitSet的数据data使用动态uint8_t数组或std::vector<uint8_t>，即使只存储一个bit也必须申请一个字节的空间，因此必须使用count记录实际的bit数（如果使用的是动态数组而不是std::vector，还需要记录实际的字节数byte）。

        使用BitSet存储编码数据时，对应的原始字符时8bit的uint8_t,最大可存储256中字符，也就是说极端情况下我们得到的编码长度最大为256，但是极限编码通常事字符频率呈现指数分布，因此最大长度16bit(2 uint8_t)的编码即可满足要求。为了操作方便，即使编码的长度不足16，我们也预分配16bit的空间，避免超过一个字节时重新分配空间。

        遍历哈夫曼树，开始时将根节点和空BitSet置于栈中；栈不为空时，每次循环取出节点和BitSet A，如果节点有右子节点，复制A得到B并将其当前位设为1，将右子节点和新的BitSet B压入栈中；如果又左子节点，复制A得到C并将其当前位设为0，将左子节点和新的BitSet C压入栈中；如果没有子节点，则将节点存储的字符和当前的BitSet存入map中。（此时可以将字符频率乘以BitSet的bit数，就得到压缩后数据的总bit数）

std::unordered_map<uint8_t, BitSet> mapper;
struct StagingItem
{Node::Ptr node{ nullptr };BitSet code{};
};
std::stack<StagingItem> pending;
pending.emplace(root, BitSet(0,2));
while (!pending.empty()) {auto node = pending.top().node;auto code = pending.top().code;pending.pop();if (node->HasRight()) {auto current = code;current.Push(true);pending.emplace(node->Right(),current);}if (node->HasLeft()) {auto current = code;current.Push(false);pending.emplace(node->Left(),current);}if (!node->HasChildren()) {mapper.emplace(node->Char(), code);dataBits += (node->Count() * code.Count());}
}

        得到std::unordered_map<uint8_t, BitSet> map，就可以逐个字节扫描需要压缩的数据，在map中查找对应二进制编码。由于上一步已经计算压缩后的总bit数，可以预分配一个BitSet encode_data(count = 总bit数) ，将查找到的二进制编码逐个写入encode_data；

BitSet encode_data(dataBits);
size_t index = 0;
for (const auto& character : input) {auto& code = mapper[character];for (size_t i = 0;i < code.Count();++i) {if (code.Test(i)) encode_data.Set(index);++index;}
}

        至此，我们完成了数据的压缩。但是，如果直接将数据写入文件，便无法再将文件解压成源文件。因此必须将哈夫曼树（字符、二进制编码、编码长度）也写入文件中。只有数据和哈夫曼树也还不能将文件恢复，因为无法区分哈夫曼树和文件数据的位置、大小。所以还需要一个新的数据结构（文件头）来描述这些信息：

struct Header
{size_t dataSize{ 0 };//原文件的字节数，用于解压时预分配空间size_t dataBits{ 0 };//文件编码的bit数,用于解压时限定数据的边界/长度uint32_t codeCount{ 0 };//哈夫曼编码的数量uint16_t reserve{ 0 };//预留/填充uint8_t label[2] = { 0x52,0x48 };//文件标签
};

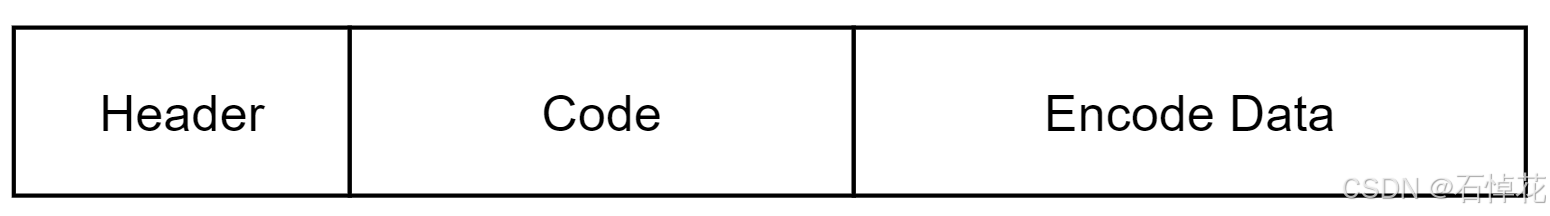

        在网络通信中通常会用报文头标识信息，文件也一样，通常包含文件的 数据区的字节大小、压缩数据的比特数、编码区的字节大小、标签等信息。将文件头，哈夫曼编码和编码后的数据整合到数组中（如下图所示），即可将数据写入文件中，解压时便可根据文件头信息解压。

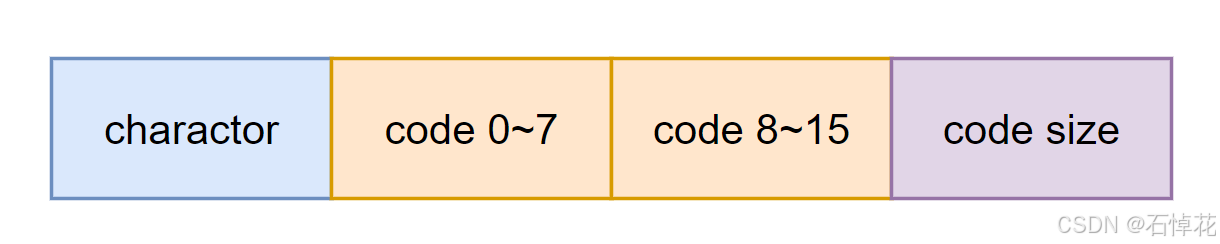

                由于哈夫曼编码的长度固定（如下图）,因此头中只需要指定数量即可。编码长度最大为16bit，用一个字节即可存储编码长度（code size）。

        申请一个StagingItem的数组，大小为哈夫曼编码的数量，StagingItem::item的大小为4（上图数据结构的长度）。逐个将哈夫曼树的数据转移至数组中，最后将文件头，编码数组和编码得到的数据写入文件中。

Header header{};
header.dataSize = input.size();
header.dataBits = dataBits;
header.codeCount = static_cast<uint32_t>(mapper.size());struct StagingItem {uint8_t item[2 + CODE_WIDTH];//CODE_WIDTH = 2；
};
size_t code_zone_size = mapper.size() * sizeof(StagingItem);
std::vector<StagingItem> staging(mapper.size());
size_t i = 0;
for (const auto& pair : mapper) {staging[i].item[0] = ~pair.first;pair.second.ToBytes(&staging[i].item[1], CODE_WIDTH);staging[i].item[3] = static_cast<uint8_t>(pair.second.Count());++i;
}size_t total = sizeof(Header) + code_zone_size + encode_data.DataSize();
std::vector<uint8_t> data(total);
memcpy(data.data(), &header, sizeof(Header));
memcpy(data.data() + sizeof(Header), staging.data(), code_zone_size);
memcpy(data.data() + sizeof(Header)+ code_zone_size, encode_data.DataPtr(), encode_data.DataSize());

---

二、文件解压

        将压缩文件读入内存中，本文将数据存储在std::vector<uint8_t>中，通过std::vector<uint8_t>::data()即可访问文件数据。下列代码意思是将uint8_t指针转为Header类型指针，这样就能直接通过->访问成员的属性，而不需要创建Header对象。通过标签校验文件是否为该算法压缩。除了标签，还可以在压缩时写入校验码、加密密钥等关键信息，通过校验头文件，可以提高操作的安全性。由于文件头最先写于，此时指针正指向文件头的其实位置。

auto header = reinterpret_cast<const Header*>(input.data());
if (header->label[0] != 0x52 && header->label[1] != 0x48) {
}

        文件头校验成功后，根据文件信息预分配编码空间items；代码auto codeptr = input.data() + sizeof(Header);表示跳过sizeof(Header)字节的位置，将指针指向此处，也就是哈夫曼编码存储的起始位置。用memcpy将数据写回StagingItem数组中；根据编码将哈夫曼树恢复：

        1.从根节点开始遍历编码，如果bit==1，前往右子节点，如果没有就先创建在前往；否则前往左子节点，没有也创建。

        2.如果遍历到最后一位编码，将编码字符存储在当前的节点中。

        3.重复1、2知道所有编码否恢复成树中的节点。

struct StagingItem {uint8_t item[2 + CODE_WIDTH];
};
auto codeptr = input.data() + sizeof(Header);
std::vector<StagingItem> items(header->codeCount);
size_t code_zone_size = header->codeCount * sizeof(StagingItem);
memcpy(items.data(), codeptr, code_zone_size);auto root = Node::MakeNode(0, 0);
for (const auto& staging: items) {auto current = root;for (size_t i = 0;i < staging.item[3];++i) {if (BitSet::Test(&staging.item[1], i, staging.item[3])) {if (!current->HasRight()) current->SetRight(Node::MakeNode(0, 0));current = current->Right();}else {if (!current->HasLeft()) current->SetLeft(Node::MakeNode(0, 0));current = current->Left();}}current->SetChar(~staging.item[0]);
}

        将指针指向编码数据的起始位置，逐个bit访问，遇到1前往问右子节点，遇到0就前往左子节点，没有子节点则将数据节点存储的字符写到data中，并将节点重置为根节点。当编码数据的所有bit都处理完成，数据也就解压完成，此时将data写回文件中即可。

auto dataptr = codeptr + code_zone_size;
size_t index = 0;
std::vector<uint8_t> data(header->dataSize);
for (size_t i = 0;i < header->dataBits;) {auto current = root;while (current != nullptr) {if (!current->HasChildren()) {data[index] = current->Char();++index;break;}if (BitSet::Test(dataptr, i, header->dataBits)) {if (!current->HasRight()) {throw std::runtime_error("invalid right node");}current = current->Right();}else {if (!current->HasLeft()) {throw std::runtime_error("invalid left node");}current = current->Left();}++i;}
}
if (index != header->dataSize) {throw std::runtime_error("decompress failed,file has been broken");
}



---

    经过测试，debug模式下对于小文件压缩速率通常为10MB/s，解压速率为2MB/s;release模式下，压缩速率在55MB/s，解压速率10MB/s。下图是release模式下压缩1.1MB点云的数据。



        对于文本信息压缩比率较高，但是对音视频、图片直接压缩几乎没有效果；大文件的压缩效果也是优于小文件的，文件过小还可能导致叫上编码信息后压缩体积远大于源文件体积。
