ZYNQ笔记（十四）：基于 BRAM 的 PS、PL 数据交互

news 来源：原创 2025/4/27 5:43:55

版本：Vivado2020.2（Vitis）

实验任务：

        PS 将字符串数据写入BRAM，再将数据读取出来；PL 从 BRAM 中读取数据，bing。通过 ILA 来观察读出的数据，与前面串口打印的数据进行对照（检查是否正确读出）。

目录

一、介绍

1. BRAM（Block RAM）

2. AXI BRAM Controller

二、硬件设计

1. 整体系统框图

2. 配置 BRAM

3. 配置 AXI BRAM Controller

4. 自定义IP核（pl_bram_rd）

5. 最终 bd 设计

三、软件设计

四、效果

一、介绍

1. BRAM（Block RAM）

        BRAM（Block RAM） 是 Xilinx Zynq SoC 内部的嵌入式高速静态存储器（SRAM），分布在 FPGA 可编程逻辑（PL）部分，但也可被处理器系统（PS）直接访问。主要特点：

特性说明
高速访问1~2 个时钟周期完成读写，远快于外部 DDR（通常需数十周期）
低功耗低功耗，片上存储无需外部总线交互
双端口架构支持双端口（可独立读写），可配置为单端口或真双端口模式
存储容量每块 36Kb（可拆分为 2×18Kb），器件集成数量：几十至数百块
初始化方式支持 COE 文件预加载或运行时写入
典型用途高速缓存、查找表、PS-PL 数据共享、跨时钟域同步
ECC 支持可选校验功能

2. AXI BRAM Controller

        AXI BRAM Controller 是 Xilinx FPGA 和 Zynq SoC 中常用的 IP 核，用于通过 AXI 总线协议 访问 BRAM (Block RAM)。它允许 PS 端或 DMA 控制器通过标准 AXI 接口高效读写 BRAM，同时支持 PL（FPGA 逻辑）和 PS（处理器系统）之间的数据共享。

特性说明
支持的 AXI 协议AXI4（高性能）、AXI4-Lite（简化版）
数据位宽32/64/128/256/512 位（需匹配 BRAM 配置）
突发传输AXI4 支持突发（Burst）读写，提升吞吐量
ECC 支持可选，增加数据校验功能
低延迟配置可配置访问延迟
多主设备支持多个 Master（如 CPU + DMA）可共享同一 BRAM

二、硬件设计

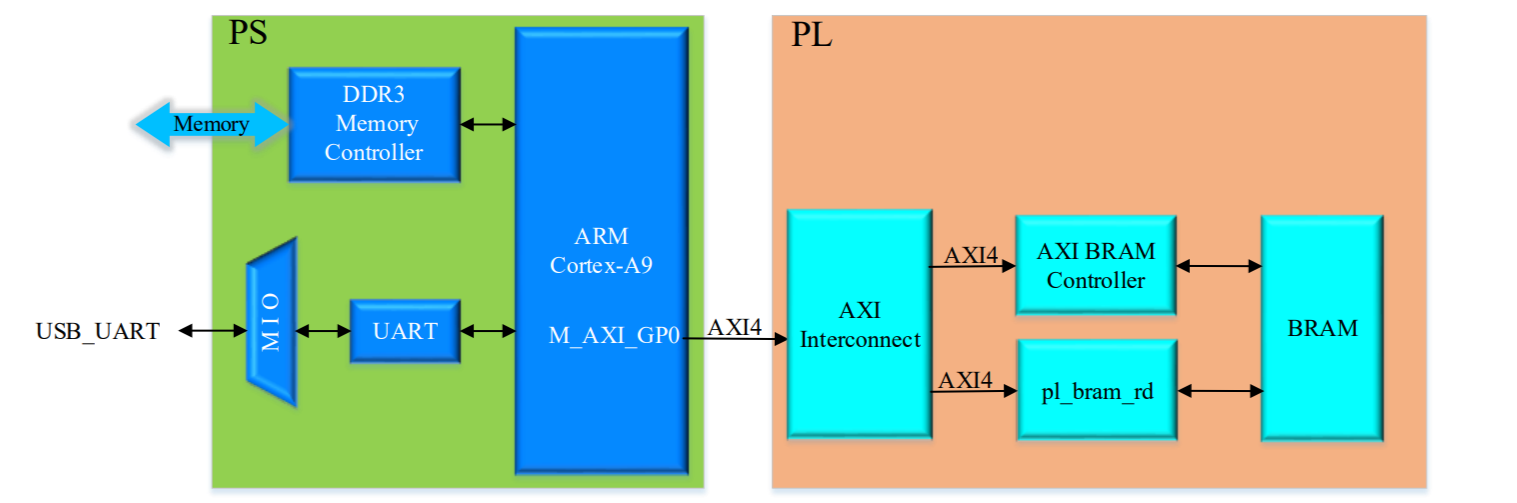

1. 整体系统框图

        PS端：除了 基本的 DDR 和 UART 还使用到了 AXI 接口，因此如时钟、复位、AXI接口 都需要保留和配置。

        PL 端：存储数据的 BRAM 的 IP 核、实现对 BRAM 写入数据的 AXI BRAM 控制器 IP 核、读取 BRAM IP 核数据的自定义的 IP 核（pl_bram_rd）。

2. 配置 BRAM

        即添加 Block Memory Generator IP 核，配置如下：

        BRAM IP 核支持两种模式，一种是独立模式（Stand Alone），在此模式下，可以自由配置 RAM 的数 据深度和宽度；另一种是 BRAM 控制器模式（BRAM Controller），在此模式下，地址和数据默认为 32 位， 由于本次实验添加了 BRAM 控制器 IP 核，因此 BRAM 模式选择 BRAM 控制器模式。

        存储类型（Memory Type）设置为“True Dual Port RAM” 真双端口 RAM。一端连接 PL 读 BRAM IP 核，另一端连接 BRAM 控制器。

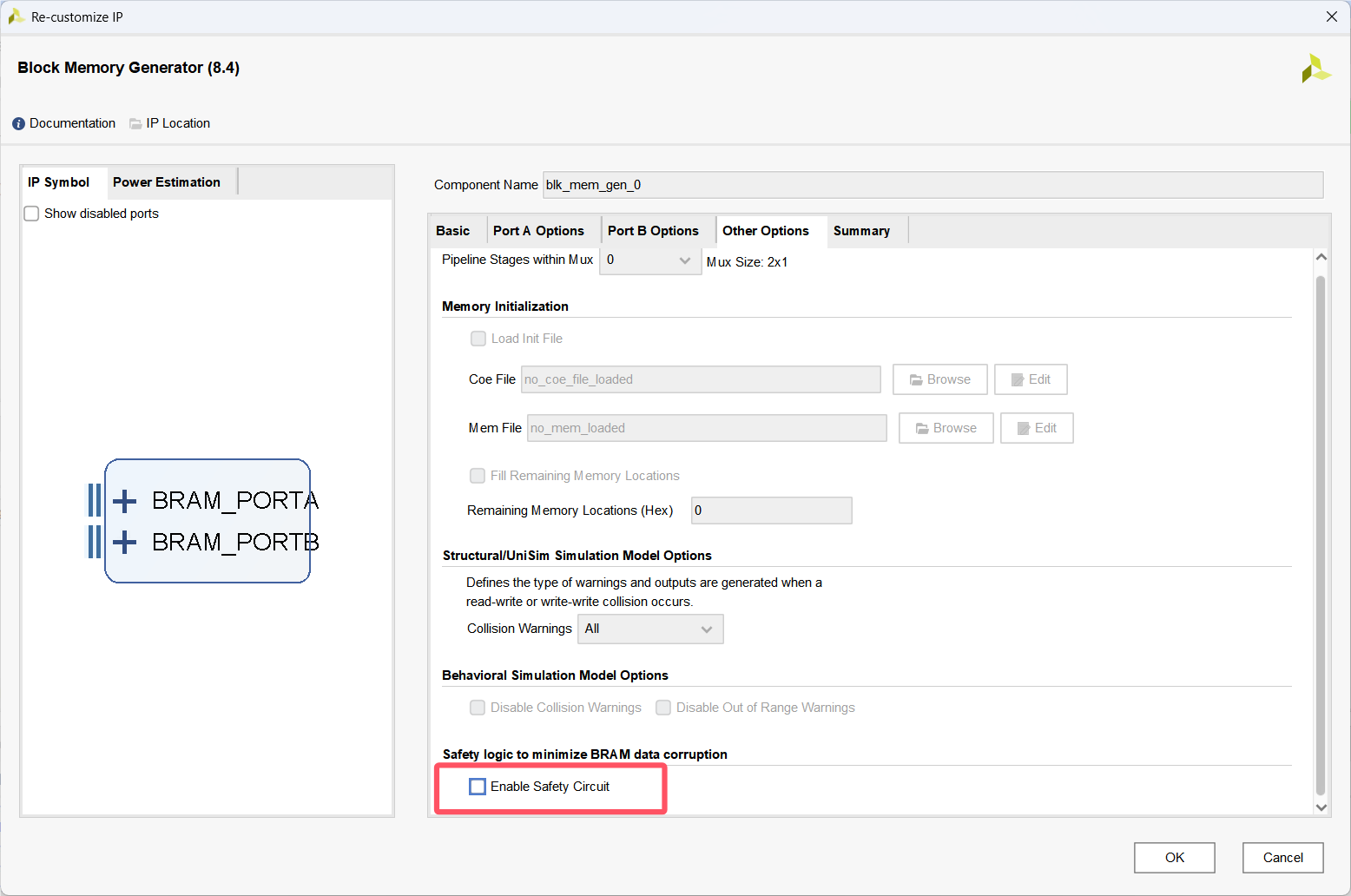

        来到其他选项：取消使能安全电路（如果勾选使能安全电路，BRAM 端口会增加 rst_busy 端口，用于表示何时可以访问 BRAM。）

        在 AXI BRAM Controller 模式下，BRAM 的 we写使能信号为 4 位，这是为了支持 按字节写入（Byte-Write）功能，允许对 32 位数据（4 字节）中的特定字节进行单独写入，而无需覆盖整个字。以下是详细说明：

  • AXI 总线特性：AXI 协议支持字节级写入（通过 WSTRB 信号），因此 BRAM Controller 需将 AXI 的字节使能信号转换为 BRAM 的 we[3:0]。

  • 数据对齐：32 位 BRAM 数据（4 字节）中，每个 we 位对应一个字节的写使能：

    • we[0]：控制 字节 0（数据位 [7:0]）

    • we[1]：控制 字节 1（数据位 [15:8]）

    • we[2]：控制 字节 2（数据位 [23:16]）

    • we[3]：控制 字节 3（数据位 [31:24]）

3. 配置 AXI BRAM Controller

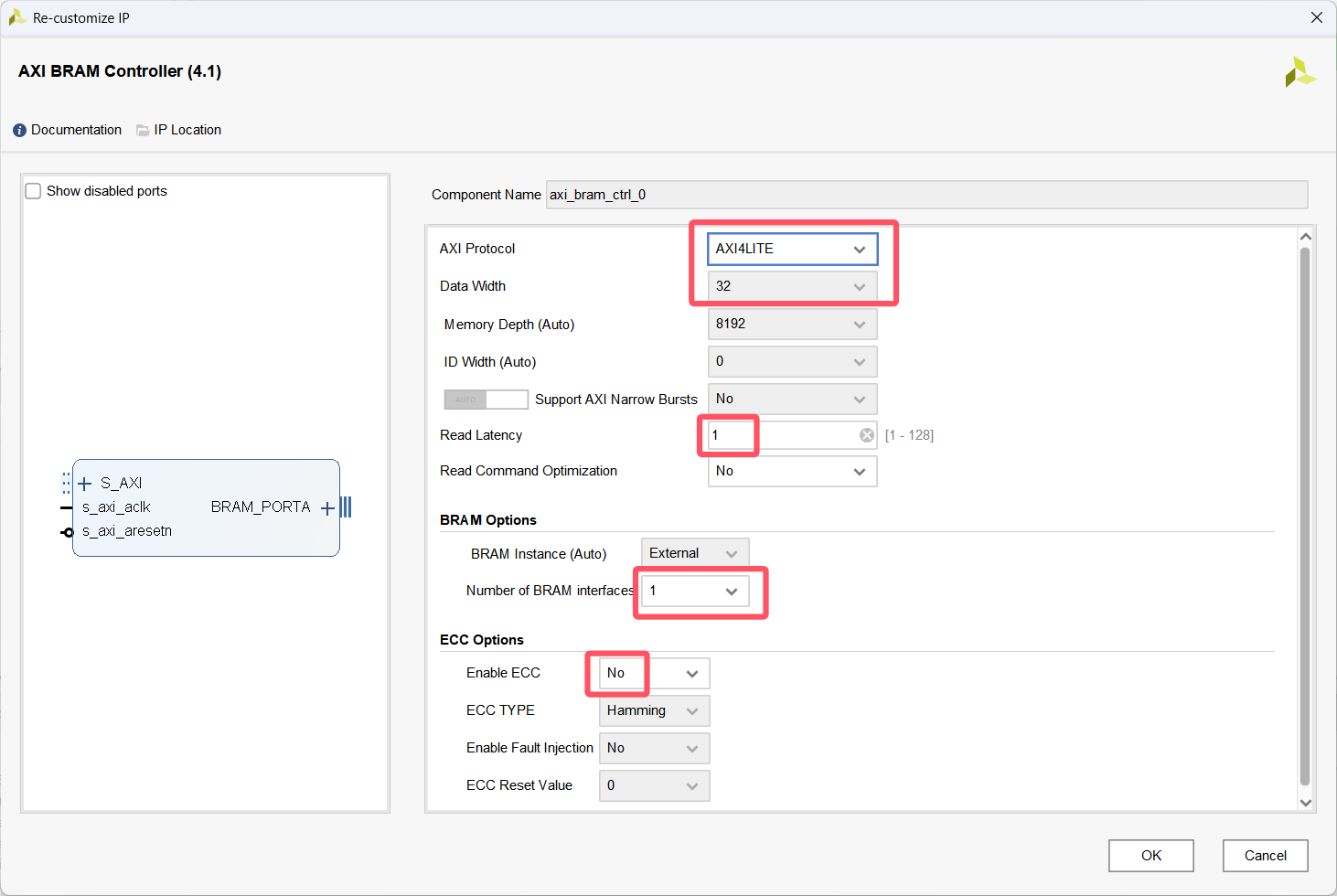

        AXI Protocol（AXI 协议）选择的是 AXI4_Lite，本实验只需发送一段开源电子网网址的字符串，因此选择适用于低吞吐率存储映射的 AXI4_Lite 接口即可满足传输需求。

        Data Width（数据位宽）固定为默认的 32 位，由于 AXI4 总线为字节寻址，因此在映射到 BRAM 地址时，需要按 4 字节寻址。

        BRAM 接口数 1，本次 BRAM 控制器只需要读写 BRAM 的一个端口，

        此外 Memory Depth（存储深度）不可以设置，寻址 BRAM 的存储深度是在 Address Editor 里设置。读取延时默认1个时钟周期。ECC 用于数据错误纠正与检查，不使能。所有配置如下：

4. 自定义IP核（pl_bram_rd）

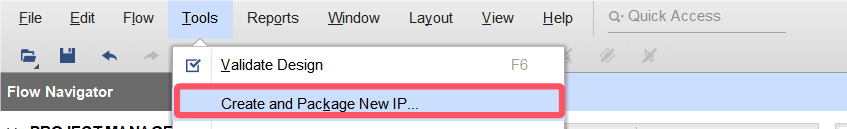

        自定义 IP 核的设计和封装可参考：ZYNQ笔记（六）：自定义IP核-LED呼吸灯 。可以直接点击菜单栏的 “Tools”，选择 “Creat and Package New IP…” 在当前工程目录快速进行自定义 IP 核的创建，如下图所示：

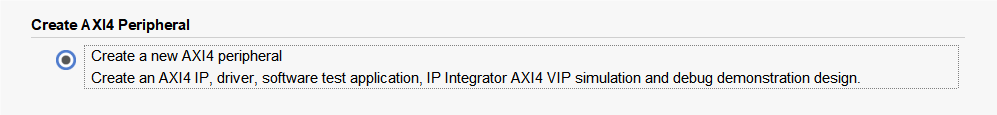

        需要注意创建的是 带 AXI 接口的 IP

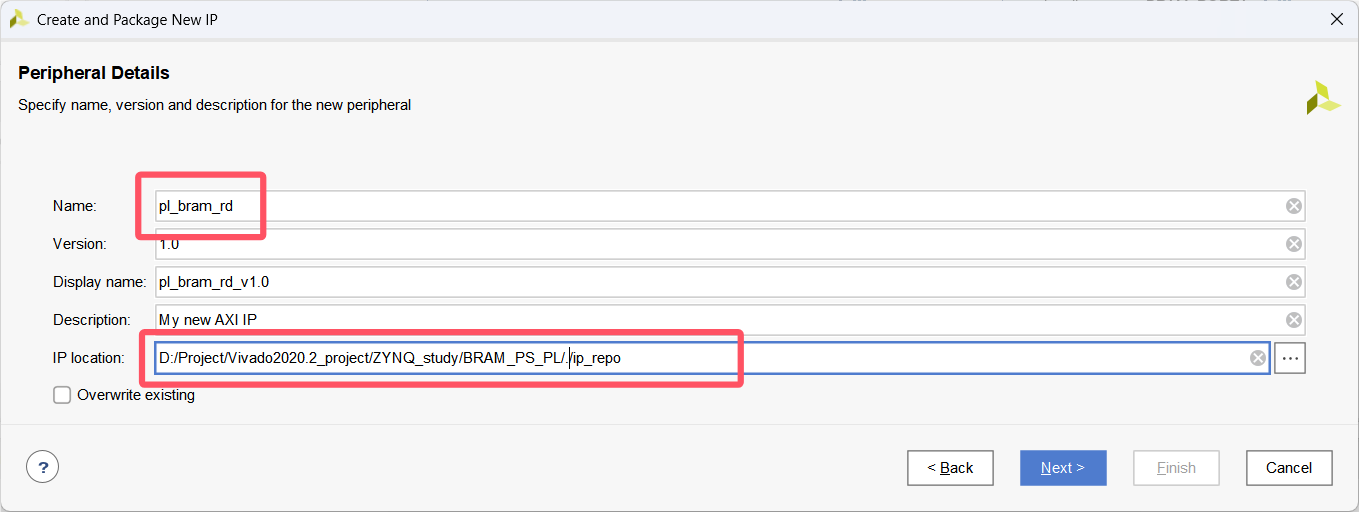

        IP 默认在工程目录的上一级目录创建目录ip_repo (/../ip_repo) ，这里去掉一个点让他创建在当前工程目录下(/./ip_repo) ：

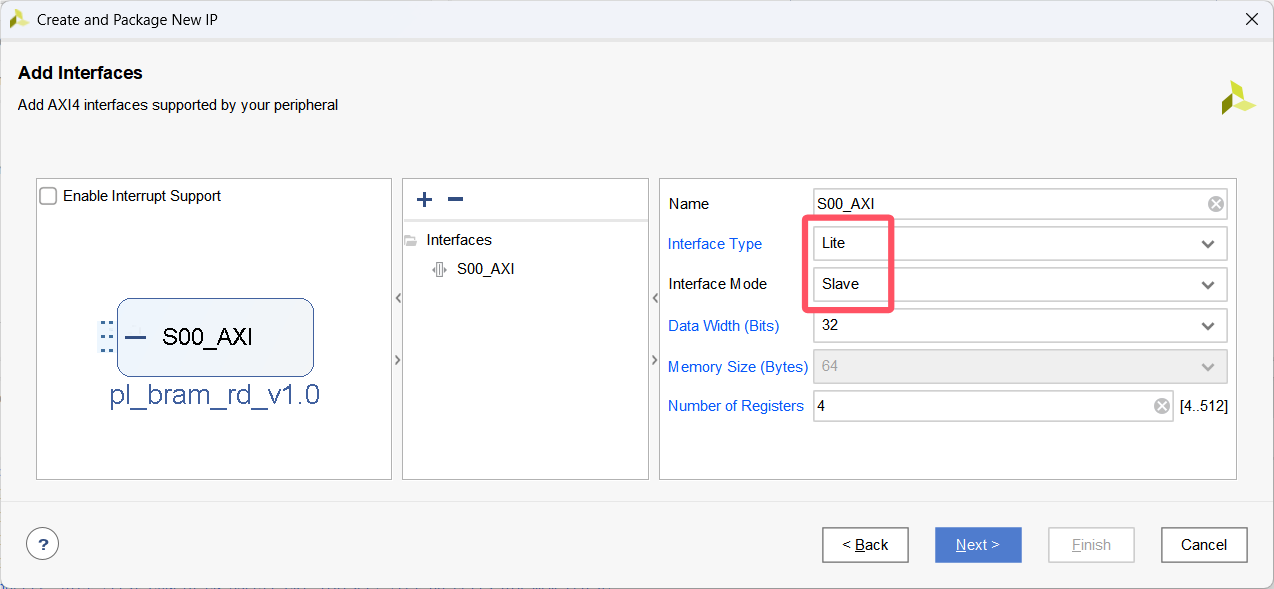

        AXI 接口类型设置为 Lite 和前面保持一致，接口模式为从。Next、Finish。

        在IP Catolog 内找到 整个自定义 IP pl_bram_rd，右键进行编辑。pl_bram_rd 里面所添加的自定义verilog模块是直接使用的正点原子的 bram_rd 模块，模块引出了 bram 接口并实现了对 bram 的读操作，控制信号在例化时相依分配寄存器即可，这样 PS 端通过读相应寄存器实现对 PL 端 自定义IP核 pl_bram_rd 的控制。

bram_rd 模块

/*BRAM读数据 模块例化bram_rd bram_rd(.clk            (S_AXI_ACLK ), //时钟信号.rst_n          (S_AXI_ARESETN), //复位信号//PS端输入的控制信号(分配三个寄存器进行控制).start_rd       (slv_reg0[0]), //读开始信号（上升沿有效）.start_addr     (slv_reg1   ), //读开始地址  .rd_len         (slv_reg2   ), //读数据的长度//BRAM端口     .ram_clk        (ram_clk    ), //RAM时钟.ram_rst        (ram_rst    ), //RAM复位信号,高有效.ram_en         (ram_en     ), //RAM工作使能信号.ram_we         (ram_we     ), //RAM写使能信号.ram_addr       (ram_addr   ), //RAM地址.ram_wr_data    (ram_wr_data), //RAM要写入的数据.ram_rd_data    (ram_rd_data)  //RAM中读出的数据);
*///模块实现对BRAM的读取操作（BRAM为控制模式为 BRAM Contrulor 控制）
module bram_rd(input                clk        , //时钟信号input                rst_n      , //复位信号//控制信号input                start_rd   , //读开始信号（上升沿有效）input        [31:0]  start_addr , //读开始地址  input        [31:0]  rd_len     , //读数据的长度//BRAM端口output               ram_clk    , //RAM时钟output               ram_rst    , //RAM复位信号,高有效output  reg          ram_en     , //RAM工作使能信号output  reg  [3:0]   ram_we     , //RAM写使能信号output  reg  [31:0]  ram_addr   , //RAM地址output  reg  [31:0]  ram_wr_data, //RAM要写入的数据input        [31:0]  ram_rd_data  //RAM中读出的数据
);
reg  [1:0]   flow_cnt;//流程计数
reg          start_rd_d0;
reg          start_rd_d1;assign ram_rst = 1'b0;
assign ram_clk = clk ;//读开始信号上升沿标志信号
wire   pos_start_rd;
assign pos_start_rd = ~start_rd_d1 & start_rd_d0;//延时两拍，采start_rd信号的上升沿
always @(posedge clk or negedge rst_n) beginif(!rst_n) beginstart_rd_d0 <= 1'b0;   start_rd_d1 <= 1'b0; endelse beginstart_rd_d0 <= start_rd;   start_rd_d1 <= start_rd_d0;     end
end//判断读开始信号,从RAM中读出数据
always @(posedge clk or negedge rst_n) beginif(!rst_n) beginflow_cnt    <= 2'd0;ram_en      <= 1'b0;ram_we      <= 4'd0;ram_addr    <= 32'd0;end//通过计数实现的简单状态机else begincase(flow_cnt)2'd0 : beginif(pos_start_rd) beginram_en   <= 1'b1;ram_addr <= start_addr;flow_cnt <= flow_cnt + 2'd1;endend2'd1 : beginif(ram_addr - start_addr == rd_len - 4) begin  //数据读完（读完差值为rd_len-4）ram_en   <= 1'b0;flow_cnt <= flow_cnt + 2'd1;endelseram_addr <= ram_addr + 32'd4; //地址累加4（，一次读32位4个字节，一个字节对应一个地址）end2'd2 : beginram_addr <= 32'd0; flow_cnt <= 2'd0;endendcaseend
endendmodule

        接着就是把 bram_rd 模块例化到 官方AXI 接口模块中并添加端口定义：

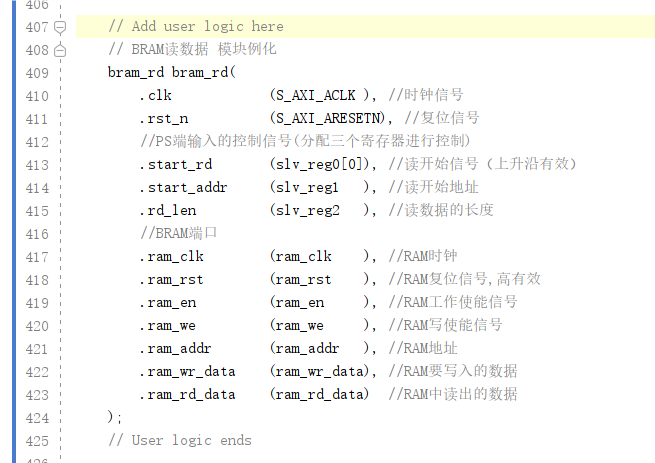

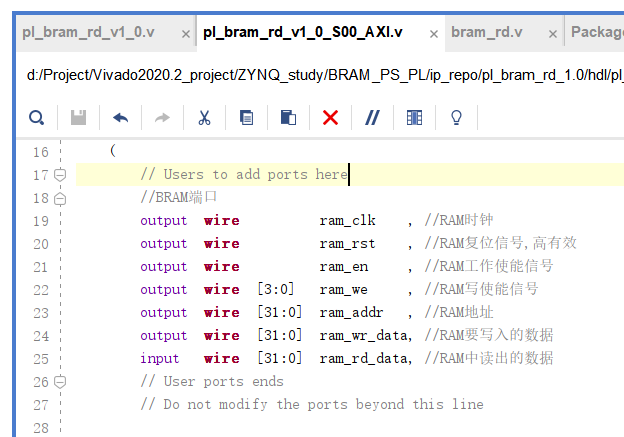

AXI接口模块例化、添加端口定义：

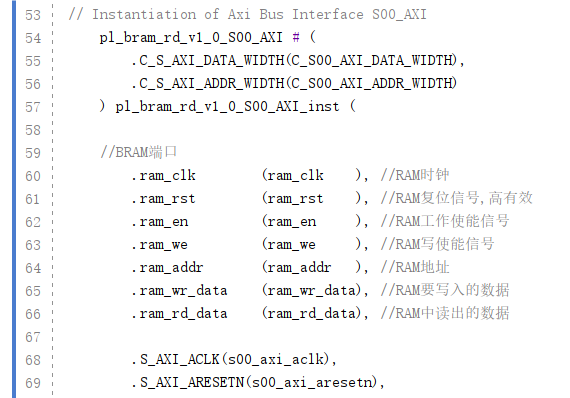

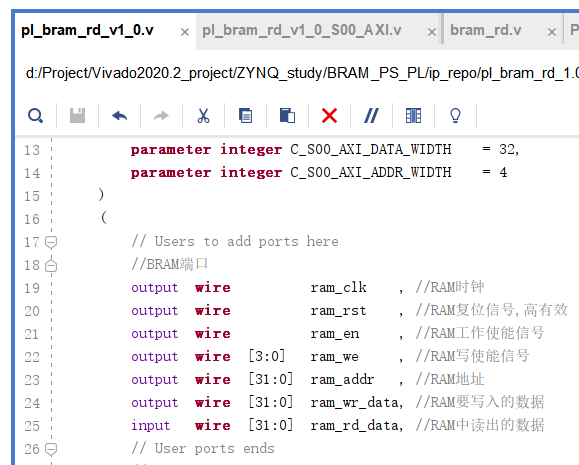

AXI 接口顶层模块添加端口定义：

        接着保存后综合，并打包IP核（参考：ZYNQ笔记（六）：自定义IP核-LED呼吸灯 ）。注意再PORT 栏部分，为了使 IP 核最后在 bd 视图简洁规范，这里需要对自定义的端口封装成一个BRAM的总线接口并匹配端口类型（也可以不设置，不过结果就是db视图中IP核自定义端口全部罗列在视图上不能缩略为接口，同时运行自动连线时不能自动连接BRAM，需要手动连线）：

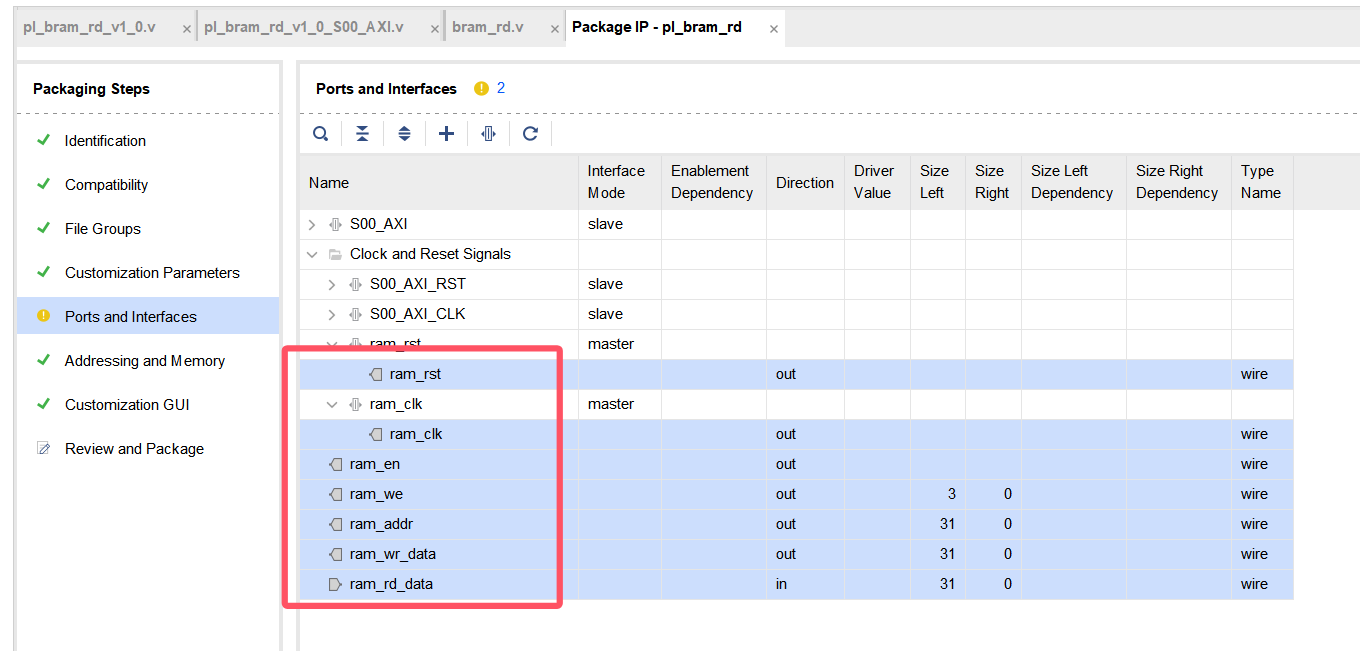

        找到端口，可能有端口被纳入到其他组里面，选中右键 Remove Interface 把它移出来即可：

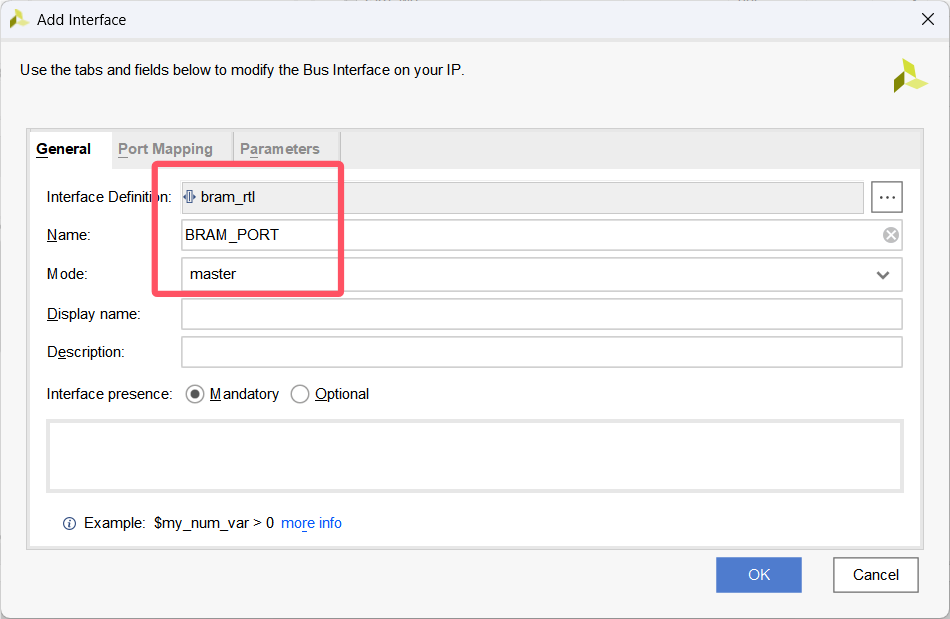

        选中所有自定义端口右键添加总线接口，接口定义设置为官方的bram接口，自己进行命名，模式选“Master”主模式（因为是要读写BRAM模块）

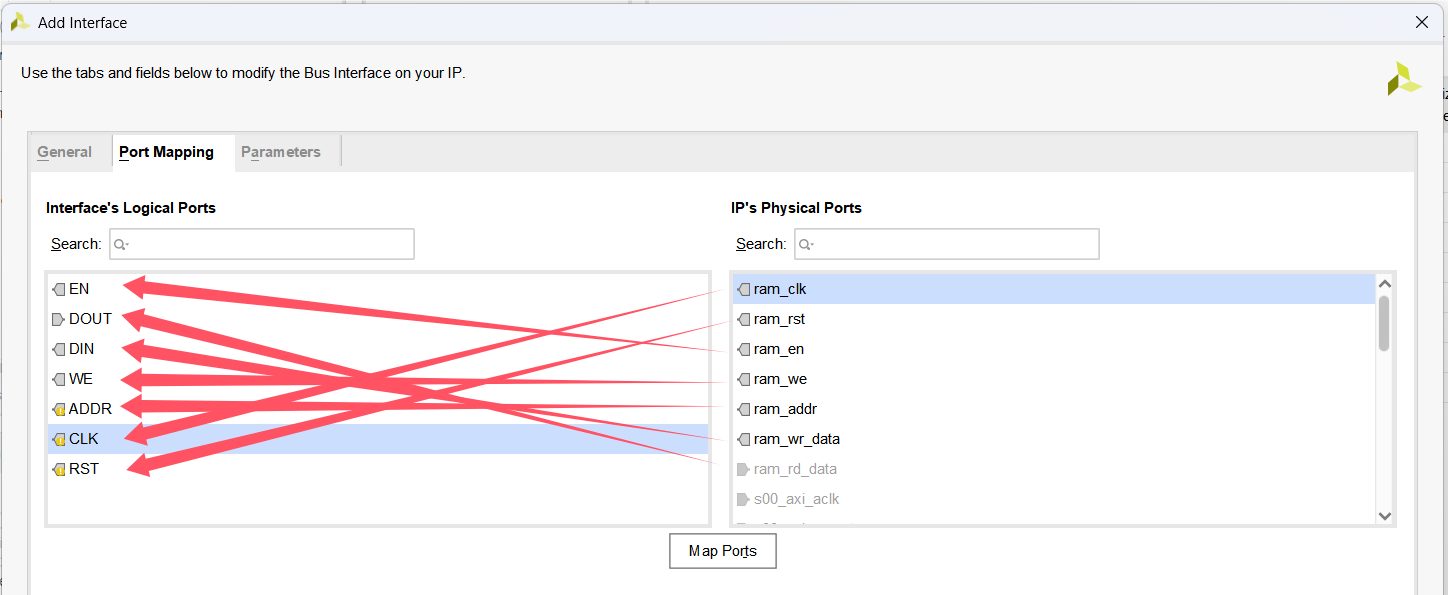

        为自定义的端口添加接口映射（左右对应选中点击Map Ports）：

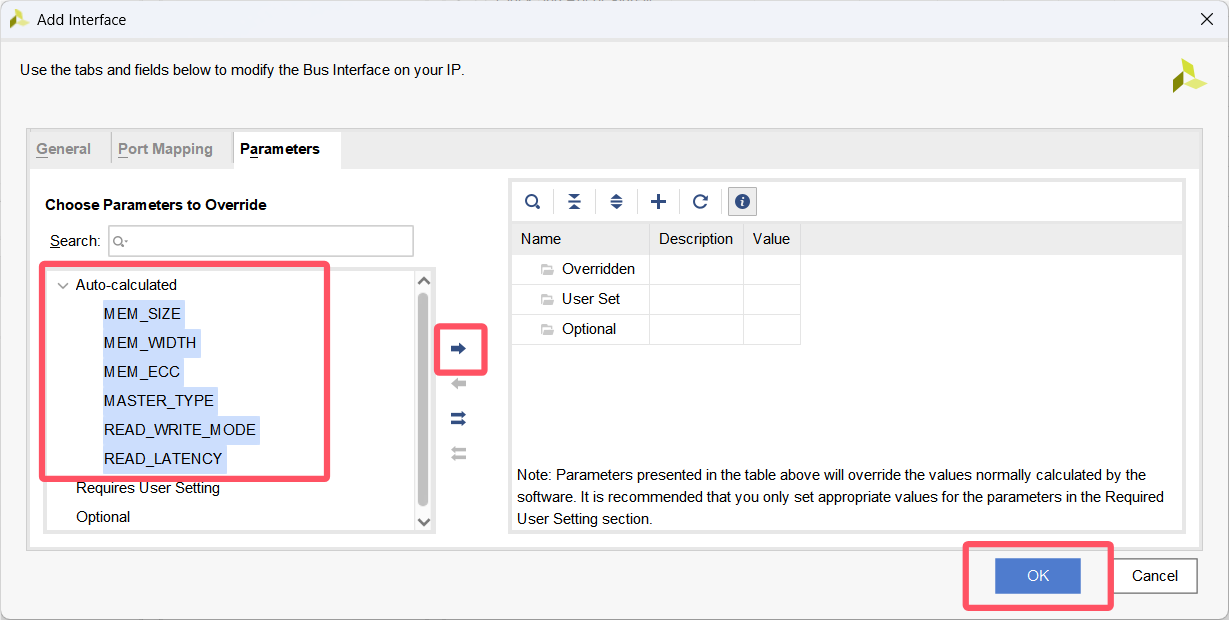

        最后添加自动计算参数，这里直接全部添加过去（Vivado 根据连接的总线或关联 IP 自动推导，这里没有进行特定的设置，直接选“自动”即可）

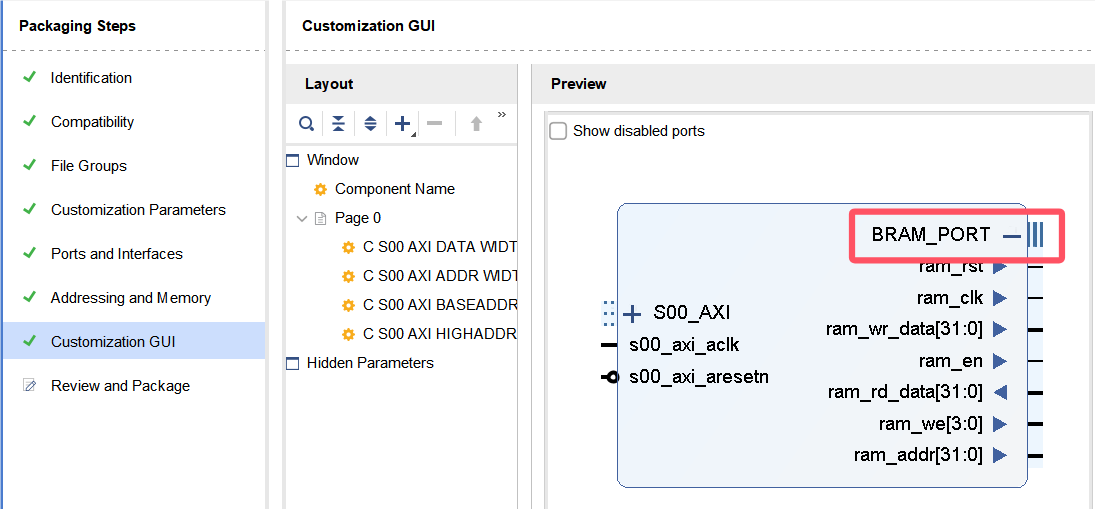

       完成后PORT栏可以查看接口情况，GUI视图栏也可以看到这些端口被封装为一个接口了：

        最后打包IP即可。注意 : 在Vitis 开发环境下，需要修改自定义IP核的 Makefile 文件，如果不修改，当包含该 IP 的硬件（xsa）文件导出 到 vitis 后，对 vitis 工程进行编译就会报错，报错信息为“xxx.h: No such file or directory”。因此需要在使用该 IP 前完成修改: Makefile 修改方法

5. 最终 bd 设计

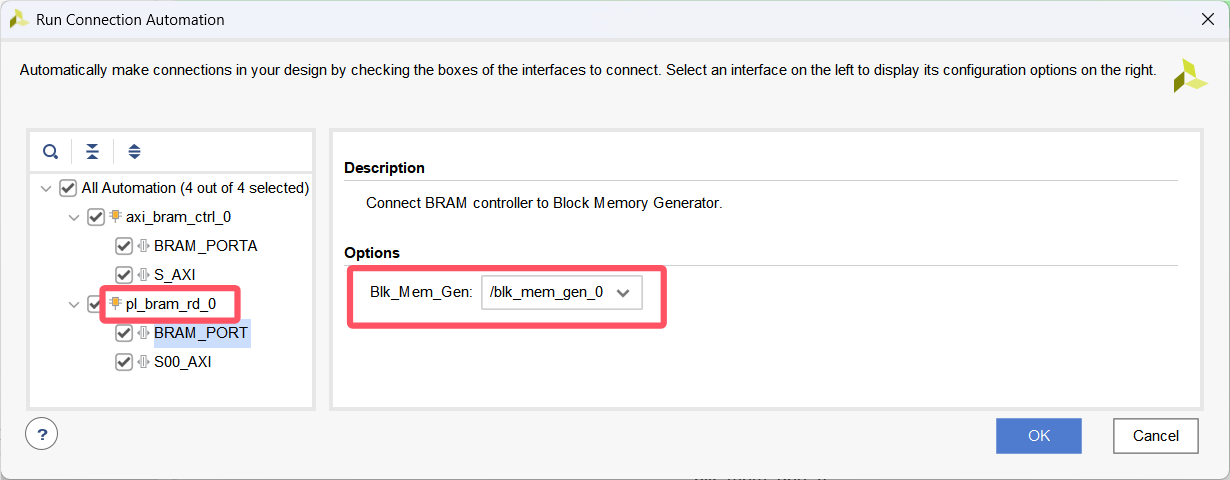

        添加完自定义IP核后可以运行自动连接，为了保险起见手动设置要自定义IP核要连接的 BRAM 避免出错。

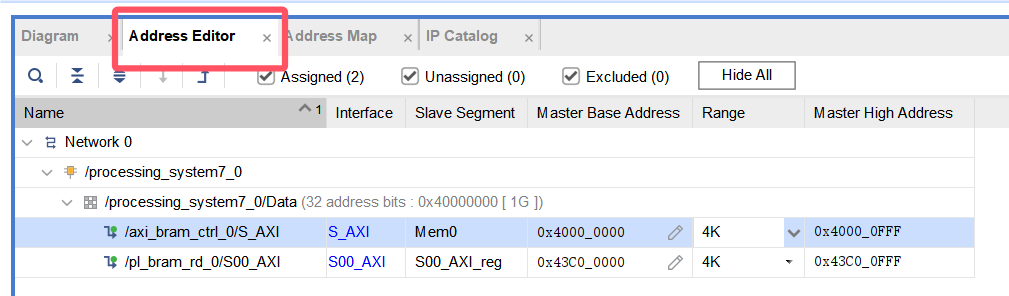

        接着需要设置地址映射，设置地址范围也会间接定义 BRAM 的大小。这里读/写同一 bram 就都设置为 4K（单位字节），也定义 BRAM 深度大小为 1K （BRAM 数据位宽32位 4字节）。BRAM 控制器 和 自定义 IP（BRAM读控制器） 的地址范围不能重合。

        除了定义 BRAM 大小，两个 bram 控制器需要设置映射地址和范围是为了定义可访问的 BRAM 地址，确保模块能够准确读写数据。尽管已经通过连接明确了物理关系（接口连接），地址映射仍然是必要的，实际设置的是 BRAM 的映射地址，而非 BRAM 控制器本身，以确保控制器能正确进行数据访问。

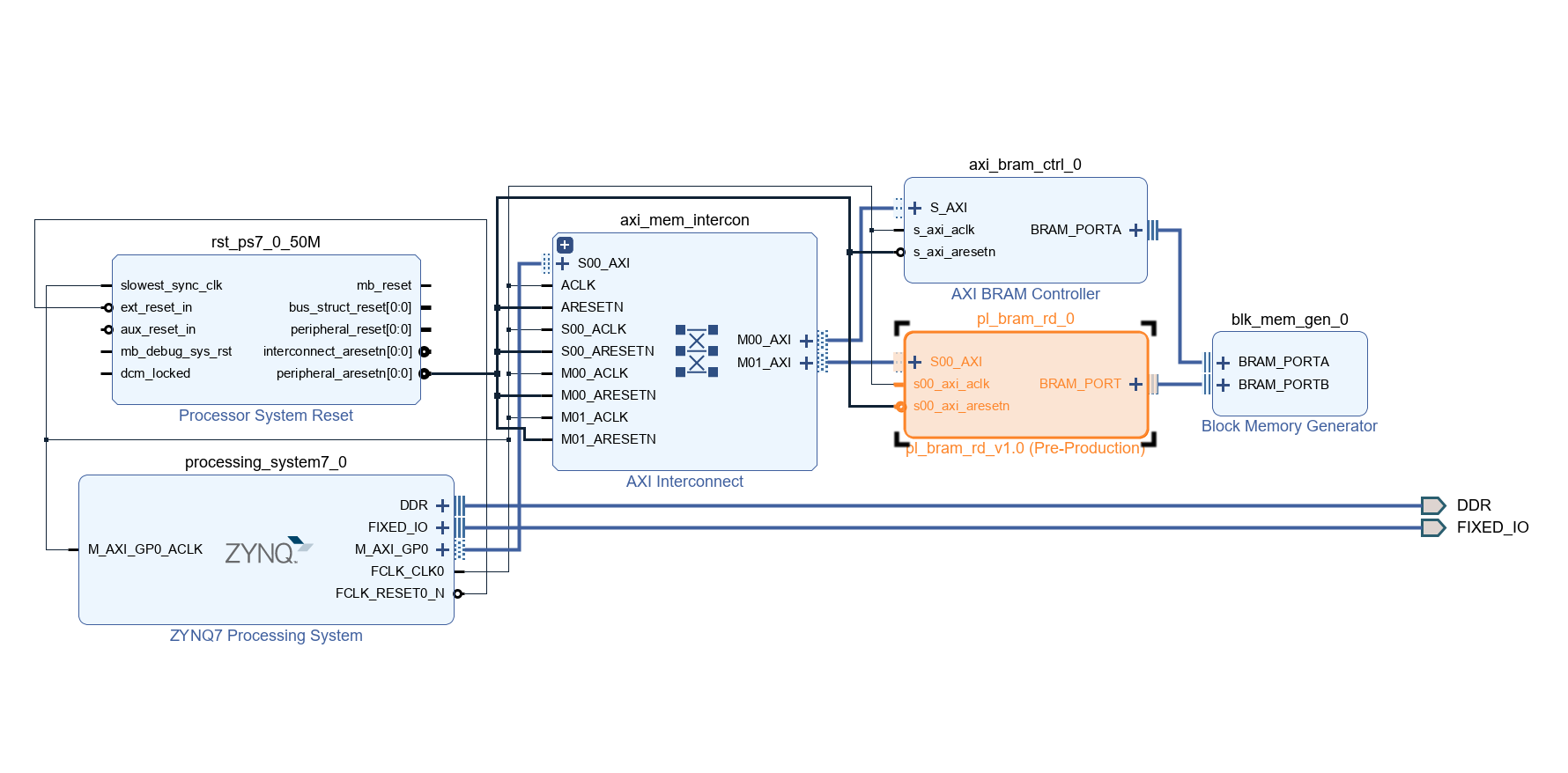

        最后整体 bd 设计部分如图所示：设计检查、Generate Output Products、 Create HDL Wrapper、管脚约束（没有PL管脚，忽略这一步）、Gnerate Bitstream、Export Hardware（包含比特流文件）、启动Vitis

三、软件设计

#include "xil_printf.h"
#include "xparameters.h"
#include "pl_bram_rd.h"  	//自定义IP头文件（包含对IP寄存器进行读写的函数）
#include "xbram.h"			//AXI BRAM Controller IP头文件（包含使用该IP进行BRAM读写的函数）
#include "stdio.h"
#include "sleep.h"//===================用户自定义宏===================//
#define BRAM_BASEADDR       XPAR_BRAM_0_BASEADDR	//BRAM器件(BRAM IP核) 基地址#define BRAM_RD_IP			XPAR_PL_BRAM_RD_0_S00_AXI_BASEADDR 	//自定义IP核(pl_bram_rd)寄存器基地址
#define BRAM_RD_START_RD	PL_BRAM_RD_S00_AXI_SLV_REG0_OFFSET 	//start_rd  对应寄存器(slv_reg0)地址偏移量（pl_bram_rd.h中查看）
#define BRAM_RD_STRAT_ADDR	PL_BRAM_RD_S00_AXI_SLV_REG1_OFFSET 	//start_addr对应寄存器(slv_reg1)地址偏移量
#define BRAM_RD_RD_LEN		PL_BRAM_RD_S00_AXI_SLV_REG2_OFFSET 	//rd_len    对应寄存器(slv_reg2)地址偏移量#define STRAT_ADDR 			0	//读起始地址(从0开始)
#define BRAM_DATA_BYTE 		4 	//BRAM 数据字节数(32位宽 4字节)//===================函数变量声明===================//
void BRAM_Ctrl_Wr();	//BRAM控制器写数据
void BRAM_Ctrl_Rd();	//BRAM控制器读数据
void PL_BRAM_RD_Rd();	//自定义IP核(pl_bram_rd)读数据int  wr_len;				//写入数据长度
char wr_buff[50] = "Hello"; //写入数据（字符数组）
char rd_buff[50] = "";		//读出数据//======================主函数======================//
int main()
{while(1){xil_printf("Write Char Data : %s\r\n", wr_buff);  // 打印待写入数据数据wr_len = strlen(wr_buff);	//获取字符串长度BRAM_Ctrl_Wr();				//BRAM控制器写数据BRAM_Ctrl_Rd();				//BRAM控制器读数据PL_BRAM_RD_Rd();			//自定义IP核(pl_bram_rd)读数据sleep(3);					//每隔3秒执行一次}return 0;
}//================BRAM控制器写数据================//
void BRAM_Ctrl_Wr()
{//用XBram_WriteReg一次写入一个字符，用for循环遍历写入所有字符for(int i=0; i<wr_len; i++){//XBram_WriteReg(BRAM基地址,偏移量,写入数据)，这里一次偏移4字节是因为BRAM数据位宽32位4字节，不过每次只写1个字符XBram_WriteReg(BRAM_BASEADDR, i*BRAM_DATA_BYTE, wr_buff[i]);}xil_printf("BRAM Write done! \r\n");
}//================BRAM控制器读数据================//
void BRAM_Ctrl_Rd()
{xil_printf("Read Char Data : ");//用XBram_WriteReg一次读取一个字符，用for循环遍历读取所有字符for(int i=0; i<wr_len; i++){//XBram_ReadReg(BRAM基地址,偏移量)rd_buff[i] = XBram_ReadReg(BRAM_BASEADDR, i*BRAM_DATA_BYTE);xil_printf("%c",rd_buff[i]);}xil_printf("\r\n");
}//===========自定义IP核(pl_bram_rd)读数据===========//
void PL_BRAM_RD_Rd()
{PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_RD_LEN, wr_len*BRAM_DATA_BYTE); 			//设置读数据长度PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_STRAT_ADDR, STRAT_ADDR*BRAM_DATA_BYTE); 	//设置读起始地址//产生读开始信号有效上升沿PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_START_RD, 1); 			//拉高读开始信号PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_START_RD, 0); 			//拉低读开始信号
}

四、效果

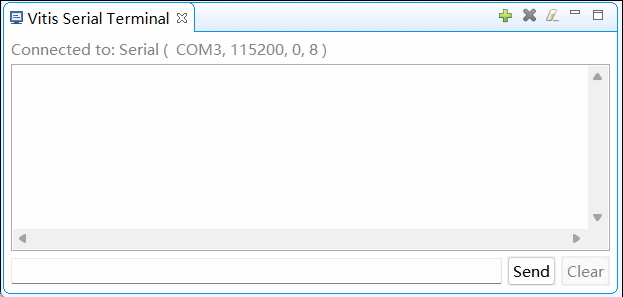

        PS 端：先打印待写入数据，写入后将数据读取并打印。可看到前后一致说明写入数据无误

        PL 端：要用到 ILA 查看 自定义IP 核读取的数据是否正确，手动添加一个 ILA IP 核并在system_warper 中进行例化（修改保存后需要重新走一遍导出xac文件之前的流程）。

        不过这样到最后并没有实现PL到PS的数据传输，可以考虑自定义IP核加一个中断输出，并重新修改功能，实现读取数据后再接着最后一个地址开始，再把数据写到BRAM上，然后产生一个高脉冲信号（中断信号）时PS端得到中断开读数据检查两端数据是否一致：参考文章
ZYNQ—BRAM全双工PS_PL数据交互（开源）

        关于自定义IP核的中断（BD设计里面需要给ZYNQ添加中断端口），我这里也有一个可参考的模板，中断类型位上升沿中断：

#include "xil_printf.h"
#include "xparameters.h"
#include "pl_bram_rd.h"  	//自定义IP头文件（包含对IP寄存器进行读写的函数）
#include "xbram.h"			//AXI BRAM Controller IP头文件（包含使用该IP进行BRAM读写的函数）
#include "xscugic.h"
#include "stdio.h"//===================用户自定义宏===================//
#define BRAM_BASEADDR       XPAR_BRAM_0_BASEADDR	//BRAM器件(BRAM IP核) 基地址#define BRAM_RD_IP			XPAR_PL_BRAM_RD_0_S00_AXI_BASEADDR 	//自定义IP核(pl_bram_rd)寄存器基地址
#define BRAM_RD_START_RD	PL_BRAM_RD_S00_AXI_SLV_REG0_OFFSET 	//start_rd  对应寄存器(slv_reg0)地址偏移量（pl_bram_rd.h中查看）
#define BRAM_RD_STRAT_ADDR	PL_BRAM_RD_S00_AXI_SLV_REG1_OFFSET 	//start_addr对应寄存器(slv_reg1)地址偏移量
#define BRAM_RD_RD_LEN		PL_BRAM_RD_S00_AXI_SLV_REG2_OFFSET 	//rd_len    对应寄存器(slv_reg2)地址偏移量#define STRAT_ADDR 			0	//读起始地址(从0开始)
#define BRAM_DATA_BYTE 		4 	//BRAM 数据字节数(32位宽 4字节)#define INTC_DEVICE_ID		XPAR_SCUGIC_SINGLE_DEVICE_ID	  	//宏定义中断控制器（GIC）ID
#define BRAM_RD_IP_ID  		XPAR_PL_BRAM_RD_0_DEVICE_ID       	//自定义IP核(pl_bram_rd)器件ID
#define BRAM_RD_IP_INTR_ID	XPAR_FABRIC_PL_BRAM_RD_0_INTR_INTR 	//宏定义GPIO中断号（每个器件都有中断号，xparameters.h查询）//===================函数变量声明===================//
XScuGic Intc;			//中断控制器驱动实例void BRAM_Ctrl_Wr ();	//BRAM控制器写数据
void BRAM_Ctrl_Rd ();	//BRAM控制器读数据
void PL_BRAM_RD_Rd();	//自定义IP核(pl_bram_rd)读数据
void Set_Intr_Sys(XScuGic *GicInstancePtr, u16 DeviceIntrID);    //建立中断系统
void IntrHandler();		//中断处理函数int  wr_len;		      //写入数据长度
char wr_buff[] = "ABC"; //写入数据（字符数组）//======================主函数======================//
int main()
{//建立中断系统Set_Intr_Sys(&Intc, BRAM_RD_IP_INTR_ID);wr_len = strlen(wr_buff);	//获取字符串长度BRAM_Ctrl_Wr ();			//BRAM控制器写数据BRAM_Ctrl_Rd ();			//BRAM控制器读数据PL_BRAM_RD_Rd();			//自定义IP核(pl_bram_rd)读写数据while(1)return 0;
}//================BRAM控制器写数据================//
void BRAM_Ctrl_Wr()
{//用XBram_WriteReg一次写入一个字符，用for循环遍历写入所有字符for(int i=0; i<wr_len; i++){//XBram_WriteReg(BRAM基地址,偏移量,写入数据)，这里一次偏移4字节是因为BRAM数据位宽32位4字节，不过每次只写1个字符//读写地址=基地址+偏移量XBram_WriteReg(BRAM_BASEADDR, i*BRAM_DATA_BYTE, wr_buff[i]);}xil_printf("BRAM Write Finish! \r\n");
}//================BRAM控制器读数据================//
void BRAM_Ctrl_Rd()
{int r_data;xil_printf("Read the Written Data : ");//用XBram_WriteReg一次读取一个字符，用for循环遍历读取所有字符for(int i=0; i<wr_len; i++){//XBram_ReadReg(BRAM基地址,偏移量)//读写地址=基地址+偏移量r_data = XBram_ReadReg(BRAM_BASEADDR, i*BRAM_DATA_BYTE);xil_printf("%c",r_data);}xil_printf("\r\n");
}//===========自定义IP核(pl_bram_rd)读数据===========//
void PL_BRAM_RD_Rd(u32 addr)
{xil_printf("START the custom IP: \r\n");PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_RD_LEN, wr_len*BRAM_DATA_BYTE); 		 //设置读数据长度PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_STRAT_ADDR, STRAT_ADDR*BRAM_DATA_BYTE); //设置读起始地址//产生读开始信号有效上升沿PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_START_RD, 1); 	//拉高读开始信号PL_BRAM_RD_mWriteReg(BRAM_RD_IP, BRAM_RD_START_RD, 0);	//拉低读开始信号
}//===========================中断处理函数===========================//
void IntrHandler(void *CallbackRef)
{int r_data;xil_printf("Interrupt Detected , Start Read BRAM :\r\n");//clear interrupt status//PL_BRAM_RD_mWriteReg(PL_RAM_BASE, PL_RAM_CTRL , INTRCLR_MASK) ;//BRAM控制器读数据for(int i=0; i<wr_len*2; i++){//XBram_ReadReg(BRAM基地址,偏移量)//读写地址=基地址+偏移量r_data = XBram_ReadReg(BRAM_BASEADDR, i*BRAM_DATA_BYTE);xil_printf("Address:%d	Data:%c \r\n", i*BRAM_DATA_BYTE, r_data);}xil_printf("\r\n");
}//===========================建立中断系统===========================//
/* 建立中断系统，使能自定义IP核终端输出信号的上升沿产生中断* @param GicInstancePtr 是指向 XScuGic 驱动实例的指针* @param DeviceIntrID   是器件中断 ID*/
void Set_Intr_Sys(XScuGic *GicInstancePtr, u16 DeviceIntrID)
{//定义中断控制器配置信息（指针类型）XScuGic_Config * IntcConfig;//根据中断控制器ID，查找GIC配置信息（Generic Interrupt Controller（通用）中断控制器）IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);//初始化中断控制器驱动XScuGic_CfgInitialize(GicInstancePtr, IntcConfig, IntcConfig->CpuBaseAddress);//设置并打开中断异常处理功能Xil_ExceptionInit();Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,(Xil_ExceptionHandler)XScuGic_InterruptHandler,GicInstancePtr);//为GPIO中断设置中断处理函数（IntrHandler为自己编写的中断函数）XScuGic_Connect(GicInstancePtr, DeviceIntrID,(Xil_ExceptionHandler)IntrHandler, (void *) NULL); //自定义IP核无实例NULL//使能处理器中断Xil_ExceptionEnable();//设置中断优先级、触发类型（优先级从最高0开始步长8最大为248，0xA0=160优先级中等；触发类型：上升沿）XScuGic_SetPriorityTriggerType(GicInstancePtr, DeviceIntrID, 0xA0 , 0x3);//使能来自于器件的中断XScuGic_Enable(GicInstancePtr, DeviceIntrID);
}
