MUC基本知识
目录
MCU的组成
常见的MCU
STM32介绍
STM32F103xC
总线框图
时钟树
内存映射
MCU最小工作电路
供电
复位
时钟
下载电路

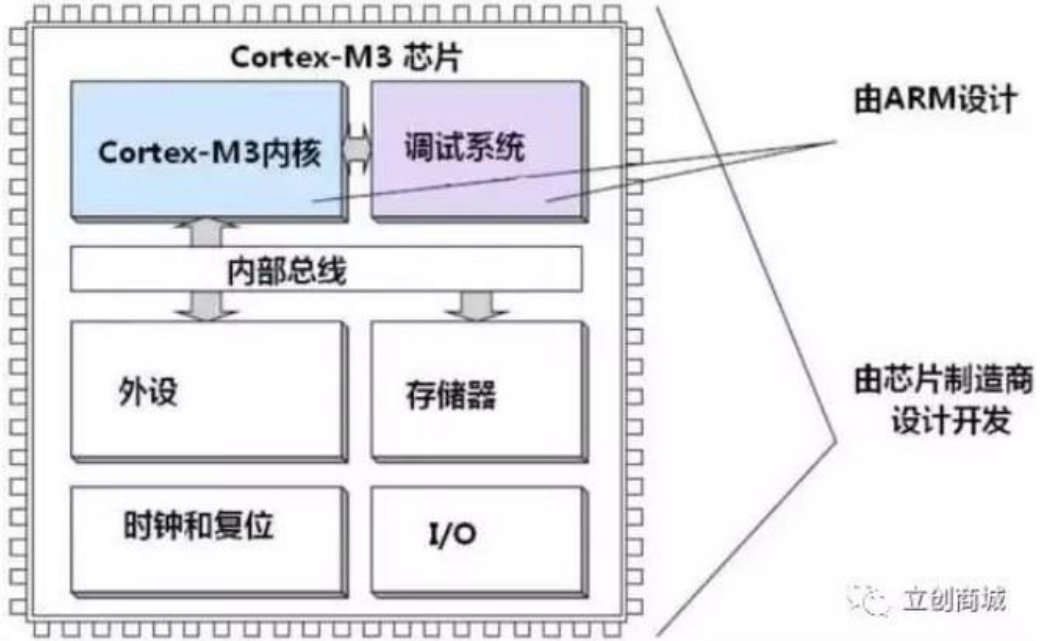

MCU的组成
MCU（微型计算机）的组成
微控制单元(Microcontroller Unit；MCU) ，又称单片微型计算机(Single Chip Microcomputer )或者单片机，是把中央处理器(Central Process Unit；CPU)的频率与规格做适当缩减，并将内存(memory)、计数器(Timer)、USB、 A/D 转换、UART、PLC、DMA 等周边接口，甚至 LCD 驱动电路都整合在单一芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制。诸如手机、PC 外围、遥控器，至汽车电子、工业上的步进马达、机器手臂的控制等，都可见到 MCU 的身影。

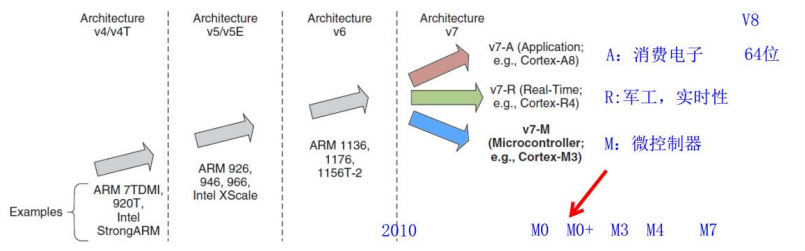

ARM处理器架构进化史
常见的MCU
以控制为主：NXP（恩智浦）、 ST（意法半导体）、兆易等等
以无线通信为主：TI、乐鑫（ESP8266，ESP32）等等
以低功耗等等 STM32L
国产 MCU：新唐科技、合泰半导体（Holtek）、松翰科技股份有限公司、义隆电子股份有限公司、兆易创新等
STM32介绍
参考手册(Reference Manual) -- 软件工程师如何开发
对芯片每个模块的具体描述和功能介绍
下载中文手册，必须去中文的文档里面，搜索“参考手册”，下载英文手册，上面选择芯片和参考手册，输入 STM32F103
数据手册(Date Sheet) -- 硬件工程师必须用到的
芯片引脚定义，电气特性，机械封装，料号定义(管脚定义)，晶振电路，复位电路，电源电路的设计
上面选择芯片和数据手册，输入 STM32F103，可以完成中英文切换下载。也可以从中文的文档里面搜索

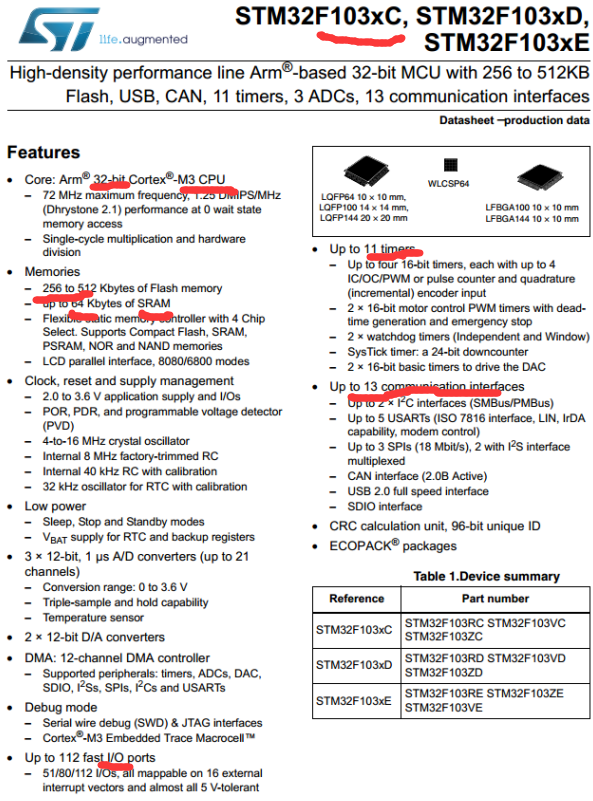

STM32F103xC
（1） 内核：arm 32bit 的 Cortex-M3 CPU
（2） 最大工作频率：72MHZ
（3） 存储：
48-64Kbyte---SRAM；
STM32F103RCT6 是 48Kbyte
STM32F103ZET6 是 64Kbyte
256-512Kbyte—Flash(ROM);
STM32F103RCT6 是 256Kbyte
STM32F103ZET6 是 512Kbyte
FLASH，ROM，闪存一样
（4） 低功耗模式：睡眠/停机/待机
（5） Debug 模式：SWD/JTAG 接口
（6） 3 个 ADC、2 个 DAC 转换；
（7） 高达 112 个快速 IO 通道；
（8） 11 个定时器
（9） 13 个通信接口
（10） 内置 CRC 计算单元和芯片 ID

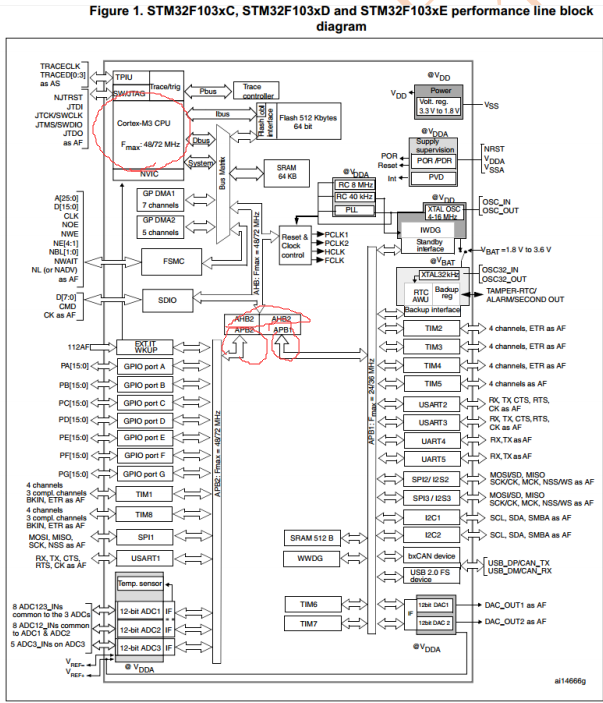

总线框图
左上角：内核以及下载接口
双向箭头：数据总线
AHB、APB1、APB2 总线用于 CPU 和各
个外设进行通信交流。
注意：使用对应的外设，必须在总线上允许才可以，开对应外设时钟

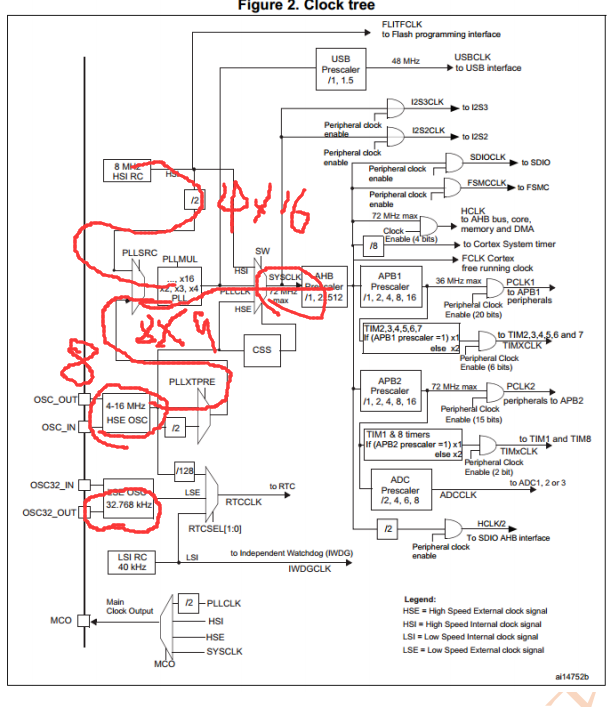

时钟树
MCU（微型计算机）在同一的时钟节拍下同步工作，时钟节拍为高、低电平组成的波，一个时钟周期内只能执行一条指令。
时钟周期的长度影响微控制器的速度，所 以时钟频率也称为微控制器的主频，主频越高，微控制的性能越高。
2 个外部：通过晶振
高速：HSE -- 4~16MHz （咱们使用 8MHz）
低速：LSE -- 32.768KHz -- RTC 提供（实
时时钟）
2 个内部：通过 RC 振荡电路
高速：HSI -- 8MHz
低速：LSI -- 40KHz -- 看门狗定时器
系统时钟三种开源：HSI HSE PLLCLK
PLLCLK 有两种来源，选择 HSE 可以 8M*9 倍频=72M(我使用的);选择 HSI/2 的时钟倍频 ， 最 大 只 能 16 倍频=8M/2*16=64M

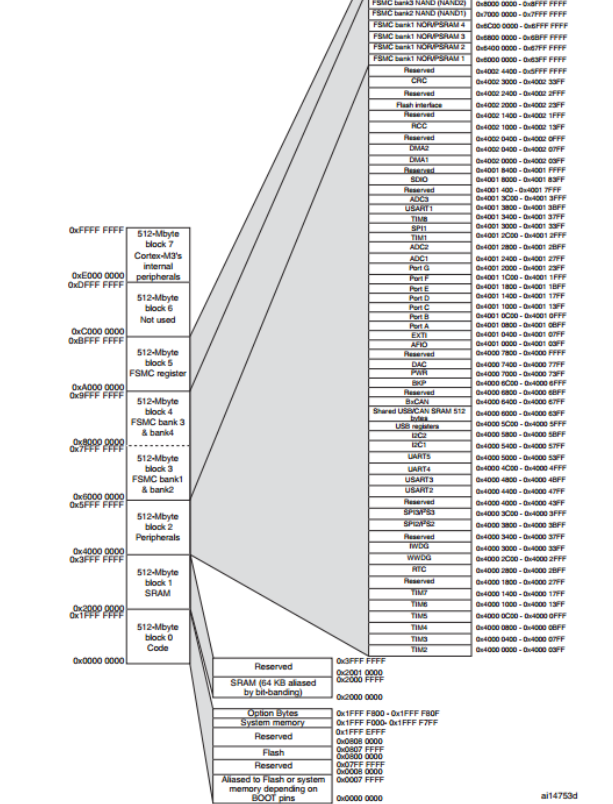

内存映射
程序存储器(ROM)、数据存储器(RAM)、 寄存器和输入输出端口被组织在同一个 4GB 的线性地址空间内。
可访问的存储器空间被分成 8 个主要块，每个块为 512MB。
数据字节以小端格式存放在存储器中。一个字里的最低地址字节被认为是该字的最低有效字节，而最高地址字节是最高有效字节。
小端格式：高位存放高地址，低位存放低地址
每个地址存放 1 个字节数据。
MCU最小工作电路

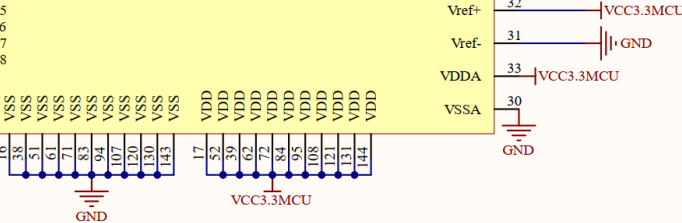

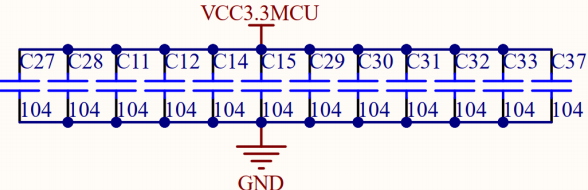

供电
提供MCU的工作电源

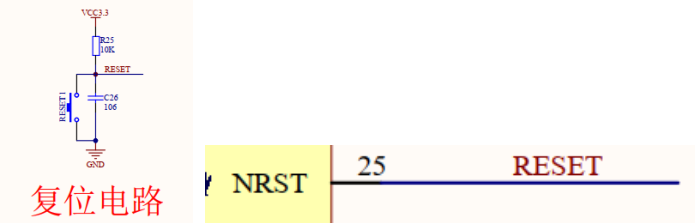

复位
复位键未点击，RESET 为高电平，点击为低电平

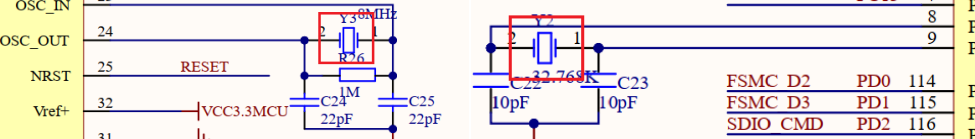

时钟
高速晶振 8MHZ，低速晶振 32.768KHZ
下载电路
往往只有 MCU 上述电路搭建的硬件环境也称作是最小系统开发板
