RTMP 协议解析 1
介绍
📖 什么是 RTMP？
RTMP协议（Real-Time Messaging Protocol，实时消息传输协议）是由Adobe公司（最初由Macromedia开发）设计的一种用于实时传输音频、视频和数据流的网络协议，主要用于直播和流媒体传输,最初是为了让 Flash Player 和 Flash Media Server 之间进行音视频和数据的实时传输。
现在虽然 Flash 被淘汰了，但 RTMP 这个协议因为其简单、低延迟、稳定的特点，依然在直播领域广泛应用，比如 OBS 推流、斗鱼、Bilibili、Twitch 都在用。
• 作用：RTMP用来实现音视频数据的实时传输，比如直播视频、在线音频等。它让客户端（如播放器）和服务器之间能快速、连续地交换多媒体数据。
• 工作层级：RTMP是应用层协议，依赖底层的传输层协议（通常是TCP）来保证数据可靠传输。
• 默认端口：通常使用TCP的1935端口进行通信，也有变种支持通过HTTP端口（80、443）传输以穿透防火墙。
• 多路复用和分包：RTMP会把数据分成许多小块（称为Chunk），每个Chunk带有标识信息，接收端再把这些Chunk组装成完整的消息，实现多路复用和高效传输。
• 双向通信：客户端和服务器之间可以相互发送命令和数据，比如客户端发出“播放”、“暂停”命令，服务器则推送视频流。RTMP 播放，浏览器端已经不支持（需要 Flash，已经淘汰）。
🛠️ RTMP 的核心特点
| 特点 | 说明 |
|---|---|
| 低延迟 | 通常能做到 1-2 秒，非常适合直播 |
| 分块传输 | 大文件（比如视频流）会被切成小块，实时传输 |
| 支持音视频同步 | 可以同时传输音频、视频、文字数据，保持同步 |
| 基于 TCP | 传输可靠，不会丢包，但速度比 UDP 稍慢一点 |
| 持久连接 | 建立一次连接后长时间保活，适合流式数据 |
📦 RTMP 的数据流程
RTMP 整个通信过程可以分为三步：
- Handshake（握手阶段）
- 建立 TCP 连接后，客户端和服务器通过握手确认彼此协议版本，完成初始化。
- Connect（连接阶段）
- 客户端发送一个 connect 命令，请求推流或拉流，比如指定应用名（app）、流名（streamName）、认证信息（token）等。
- Stream（数据传输阶段）
- 开始音视频数据传输，比如推送 h264 编码的视频流、AAC 编码的音频流，还有一些控制消息（比如 pause、seek、metadata 更新）。
🔥 常见的 RTMP 使用场景
| 场景 | 示例 |
|---|---|
| 直播推流 | OBS 推流到斗鱼、虎牙、B站 |
| 直播拉流 | 播放器从服务器拉 RTMP 流 |
| 流媒体服务器内部通信 | Nginx-RTMP、SRS、Red5、Wowza 等服务器使用 |
| 实时弹幕推送 | 用 RTMP 的 data message 功能 |
📡 RTMP URL 的格式
rtmp://服务器地址:端口号/app/stream
🔍 RTMP 的几个子协议
| 协议 | 说明 |
|---|---|
| RTMPT | 把 RTMP 封装成 HTTP 请求（端口80，穿防火墙） |
| RTMPS | 加密版 RTMP，用 SSL/TLS |
| RTMPE | Adobe 自己的加密版 RTMP，半开源 |
⚡ 现在最流行的一种组合是：
- 推流用 RTMP（客户端推到服务器）
- 播放用 HLS 或 WebRTC（服务器转码输出给观众 HTTP-FLV)
软件播放
这里主要针对mac 平台的播放软件：
-

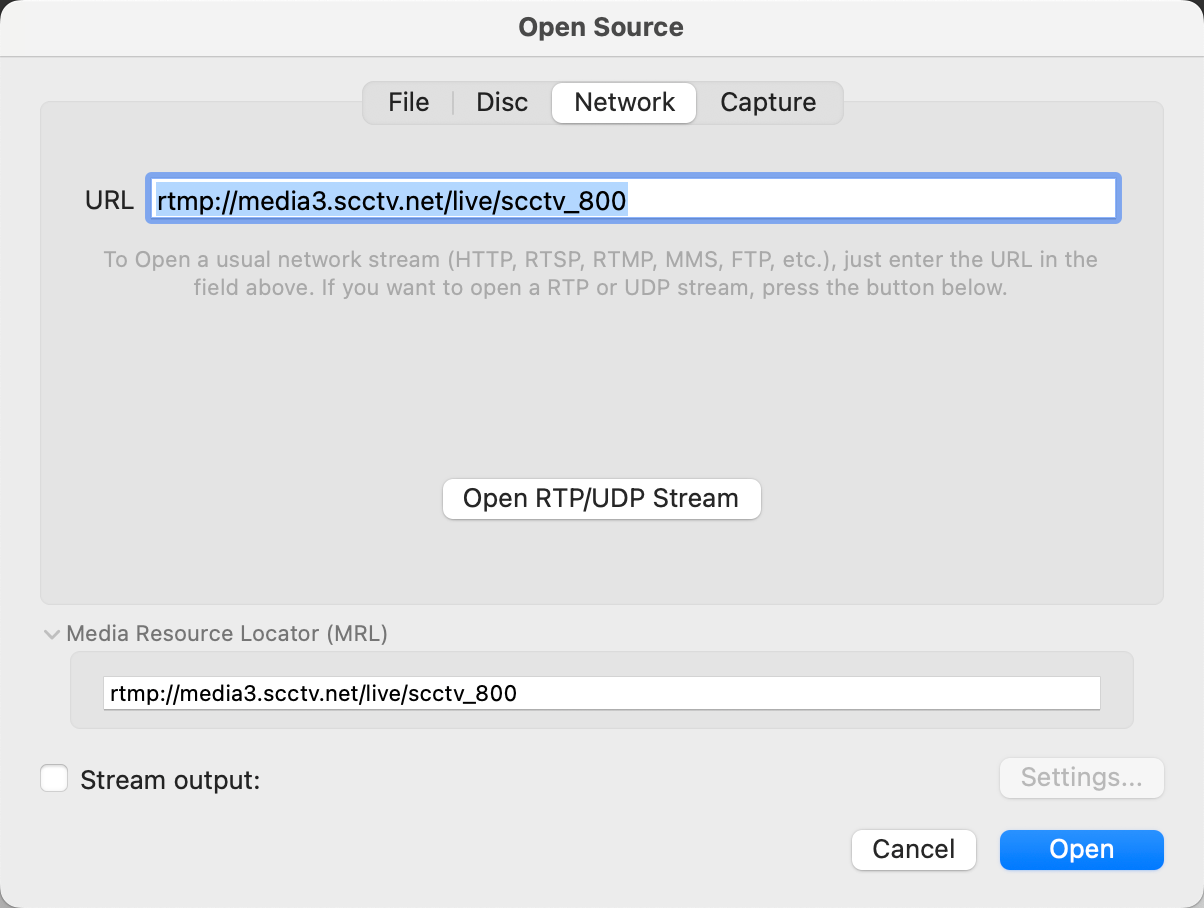

VLC Media Player
-
Live Stream Player
提供两个可以测试的 rtmp 流地址
rtmp://liteavapp.qcloud.com/live/liteavdemoplayerstreamid
rtmp://ns8.indexforce.com/home/mystream
📦 （标准直播系统）：
主播 → RTMP 推流 → 直播服务器（比如 SRS） → 转码 + 分发 → → HTTP-FLV/HLS（观众拉流，单向）→ WebSocket（观众互动消息，双向）→ WebRTC（连麦，双向音视频）
流程链路
1. 🔥 建立 TCP 连接
首先，RTMP 是基于 TCP 的，所以：
- 客户端（比如 OBS、推流SDK）通过 TCP 连接到 RTMP 服务器（比如 SRS、Nginx-RTMP、Wowza）。
- 默认端口是 1935（可以改成443/80穿透）。
Client → TCP三次握手 → Server
2. 🔥 RTMP 握手（Handshake）
RTMP的握手分成3步（C0、C1、C2 + S0、S1、S2）：
| 阶段 | 描述 |
|---|---|
| C0 + C1 | 客户端发送 1 字节版本号（C0） + 1536字节随机数据（C1） |
| S0 + S1 + S2 | 服务器返回 1字节版本号（S0）+1536字节随机数据（S1），再返回一份确认（S2） |
| C2 | 客户端最后发送一份确认 |
3. 🔥 连接请求（Connect）
握手成功后，客户端发送一个 connect 命令，告诉服务器：
- 我要连哪个应用（app，比如 /live）
- 使用什么流（stream key，比如 /live/stream123）
- 包含了很多信息（版本号、URL、认证token、编码格式要求等等）
服务器收到 connect 请求后，回复一个 _result 或 _error。
4. 🔥 建立流（CreateStream）
- 客户端再发 createStream 请求（可以理解成 “我要打开一个播放或推流通道”）
- 服务器返回一个 stream_id
- 这个 stream_id 后续用来标识当前的媒体流。
5. 🔥 推流或拉流（Publish / Play）
| 类型 | 动作 |
|---|---|
| 推流（主播） | 发送 publish 命令（准备往服务器推送音视频） |
| 拉流（观众） | 发送 play 命令（准备从服务器拉取音视频） |
6. 🔥 音视频数据传输
这部分就是不停发 RTMP Message：
- 音频帧（Audio Message）
- 视频帧（Video Message）
- 元数据（Metadata Message，比如宽高fps变化）
每个消息有自己的 header 和 payload，服务器和客户端之间基于 TCP 保持通信
📦 连接和释放的关系
🔥 连接建立流程（Connection Setup）
TCP连接 → RTMP握手 → connect命令 → createStream → publish或play → 推流或拉流
整个连接生命周期是绑定的！
- 只要 TCP 连接存在，RTMP的 session 就存在。
- 流（stream）是基于连接之上的一个资源（stream_id标识）。
🔥 连接释放流程（Connection Teardown）
| 场景 | 触发条件 |
|---|---|
| 正常断开 | 客户端发送 deleteStream 命令，告诉服务器我要关闭流；然后发送 close 命令断开连接；最后 TCP 四次挥手 |
| 异常断开 | 客户端断电、崩溃、网络异常，TCP连接直接断掉 |
| 服务器踢出 | 如果服务器检测到非法流、长时间空闲、认证失败，会强制关闭 TCP 连接 |
| 超时断开 | 有些服务器设置 idle timeout，比如 60秒无数据，自动踢掉 |
一旦 TCP 断开，RTMP session 和所有相关 stream 都被清理。
如下图所示：
[Client] [Server]| TCP connect ||------------------->|| RTMP handshake ||<------------------->|| connect ||------------------->|| _result ||<-------------------|| createStream ||------------------->|| _result(streamId)||<-------------------|| publish/play ||------------------->|| start streaming ||<===================>|| deleteStream ||------------------->|| close connection ||------------------->|| (TCP close) |
