KEPServerEX 6与西门子1500PLC进行OPC通讯

仿真效果与真实环境效果一至；

环境：

西门子软件：博图V20、S7-PLCSIM Advanced V5.0

OPC软件：KEPServerEX 6

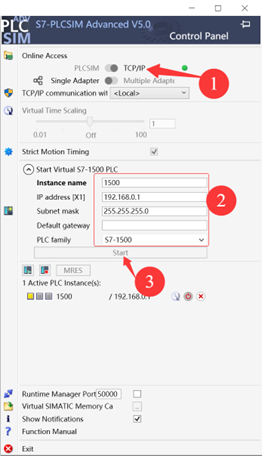

创建S7-PLCSIM Advanced V5.0仿真环境

西门子1500plc组态

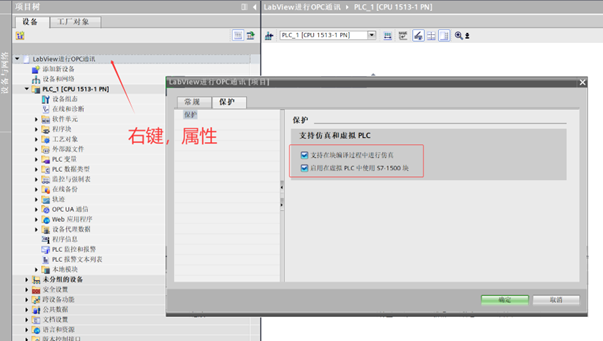

添加一个1500cpu，注意点击项目文件，右键，选择属性，勾选支持仿真和虚拟plc；

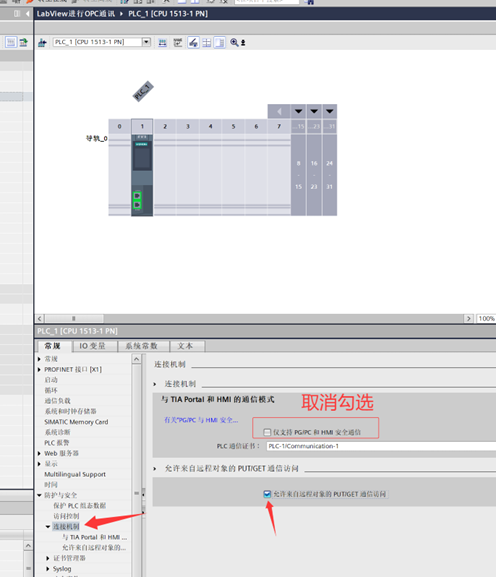

双击plc属性更改连接机制；

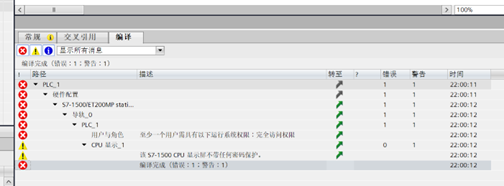

编译编译不过，有错误；

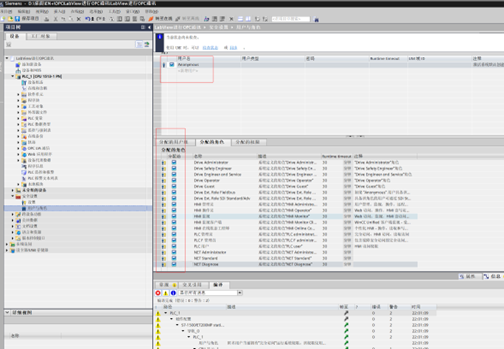

处理办法，全部勾选一下；

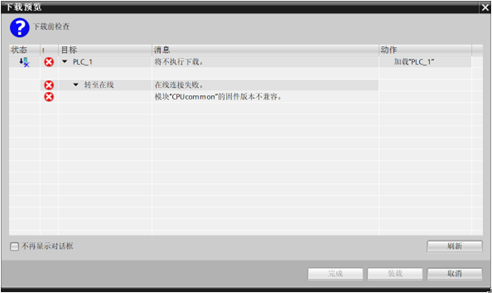

下载报错，原因：plc固件版本太高，S7-PLCSIM Advanced V5.0不支持；

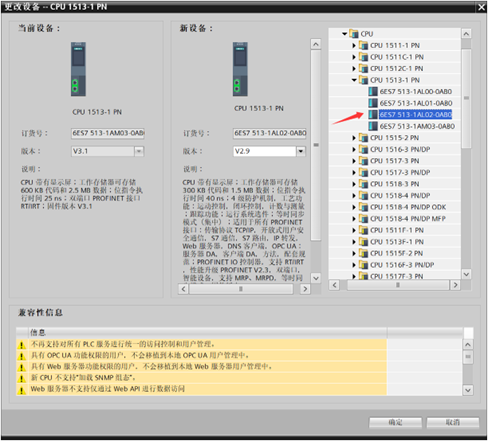

处理办法：更改plc固件号；

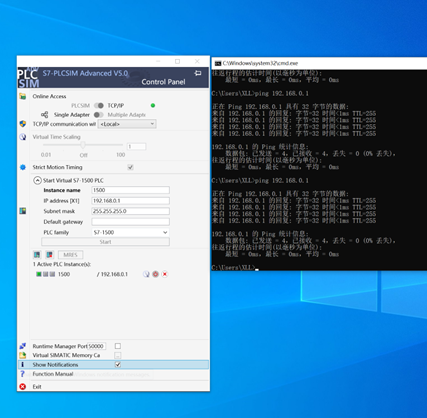

下载并运行plc，能ping通plc的IP表示可以进行外部通讯；

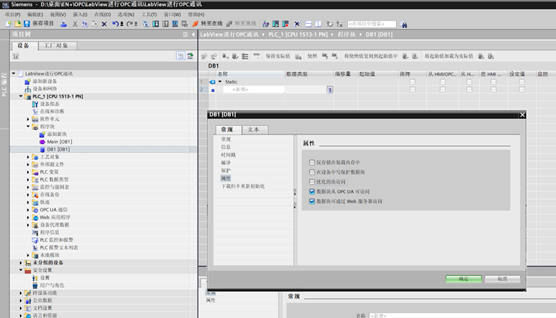

创建DB1，注意取消勾选优化快速访问；

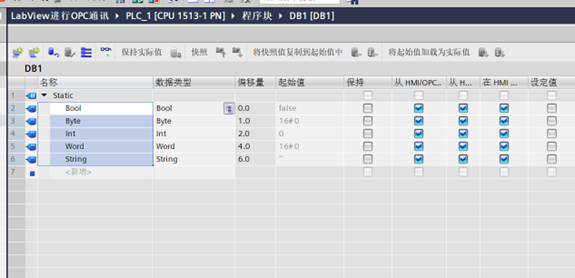

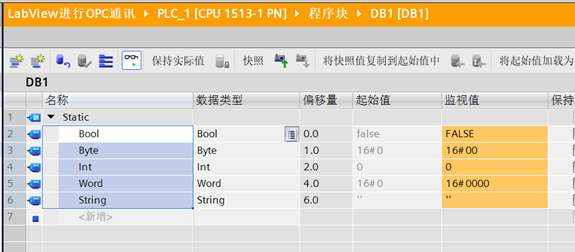

创建如下变量，并编译；

下载并监视

搭建KEPServerEX 6环境

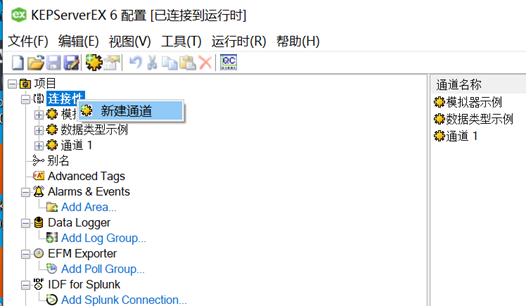

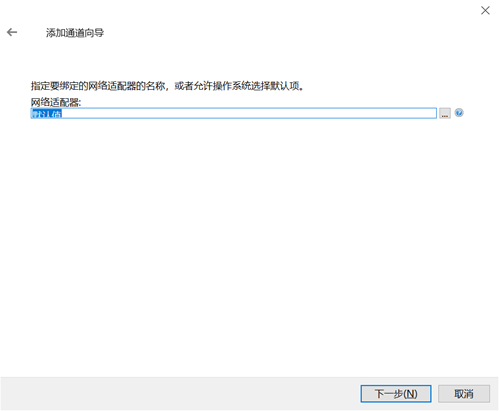

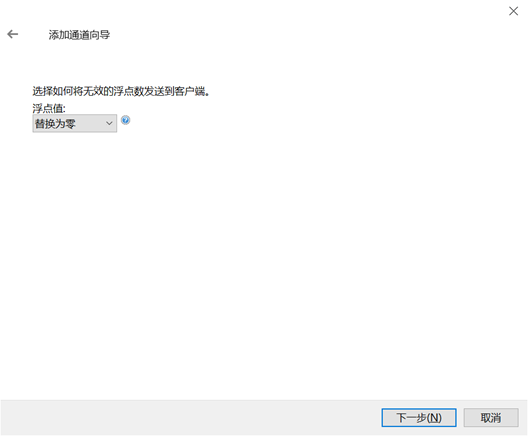

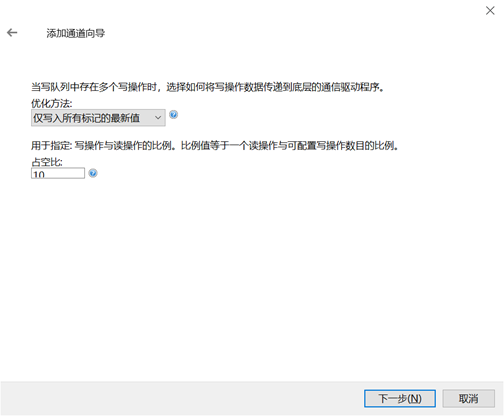

打开软件，新建连接通道

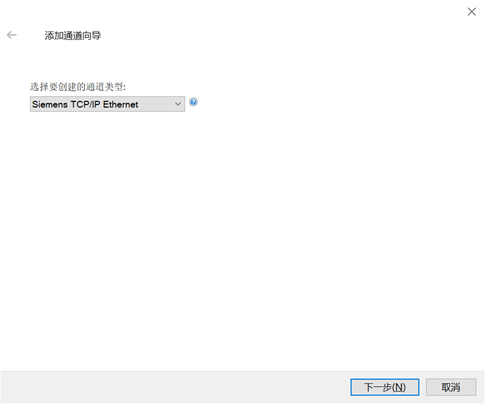

选择西门子通讯

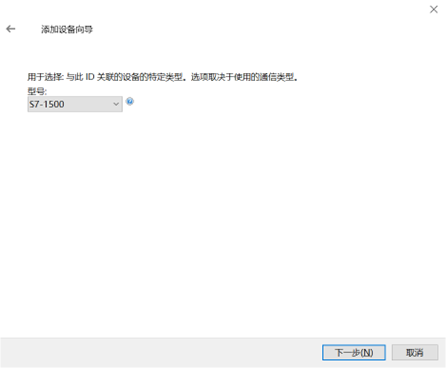

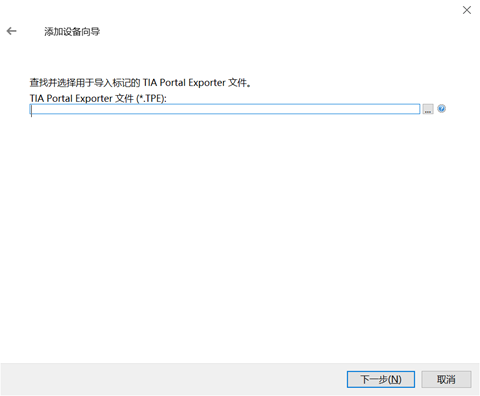

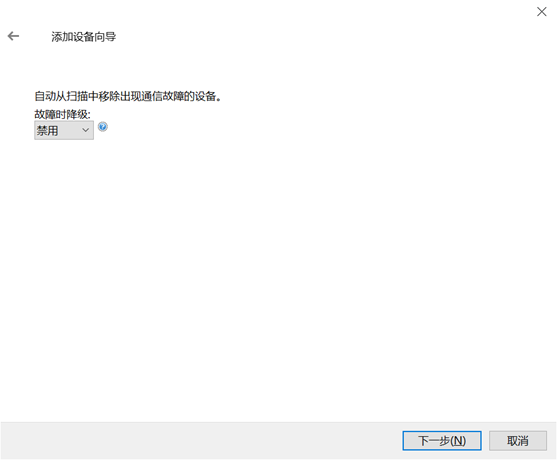

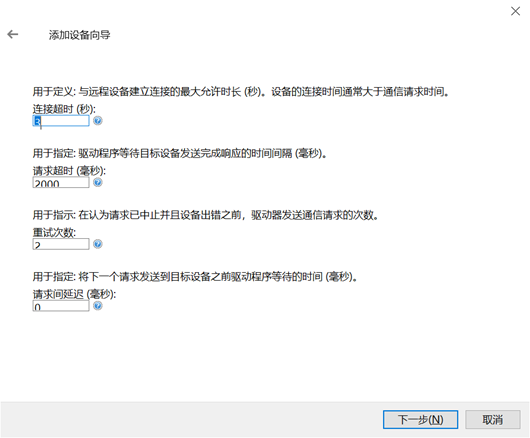

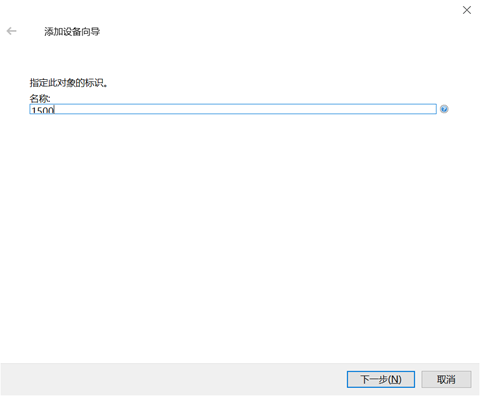

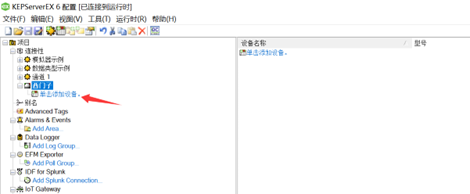

添加设备

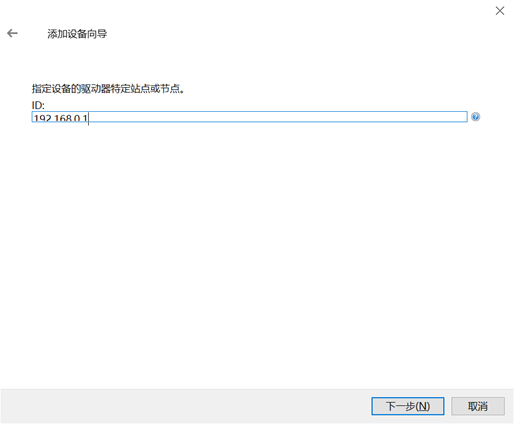

填写plc的IP

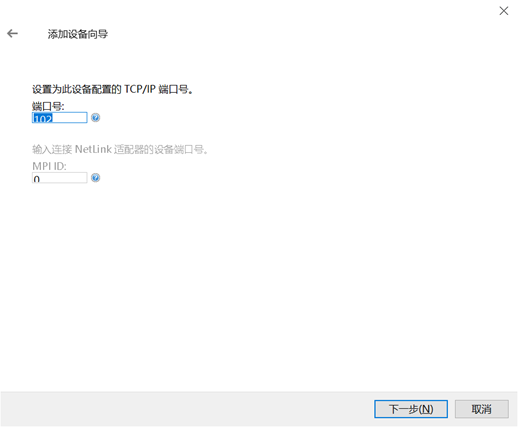

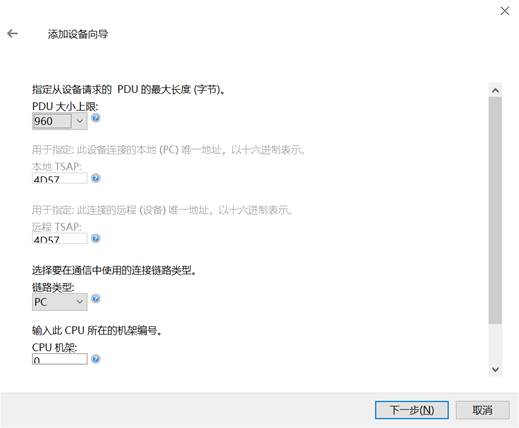

端口号默认

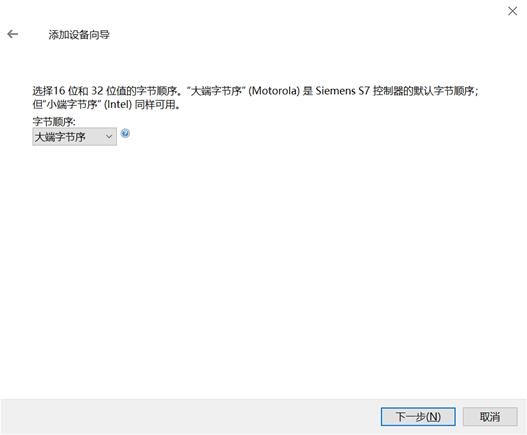

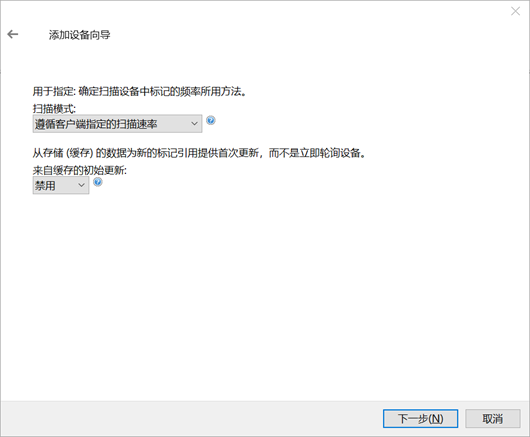

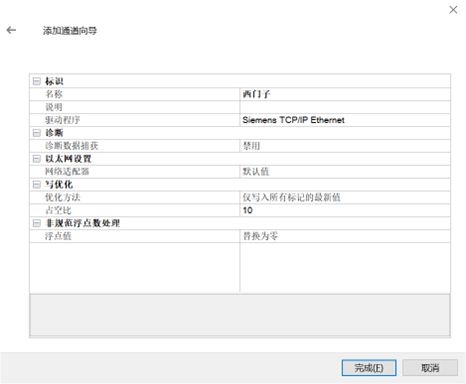

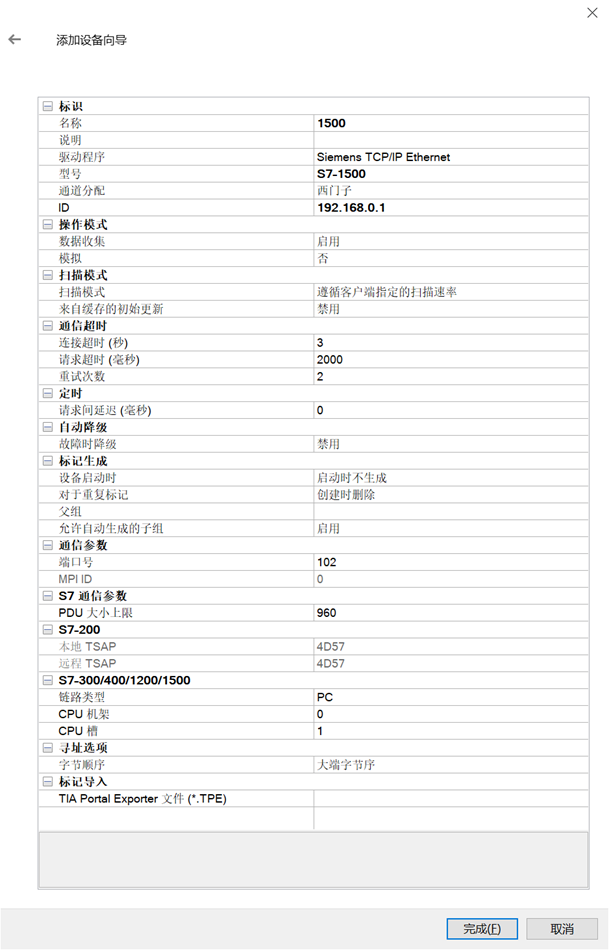

配置完如下

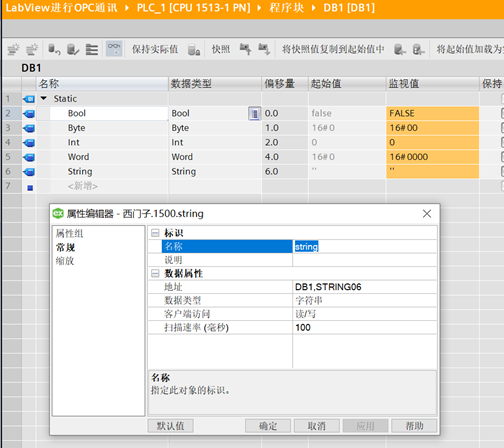

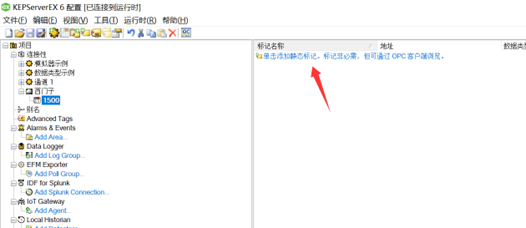

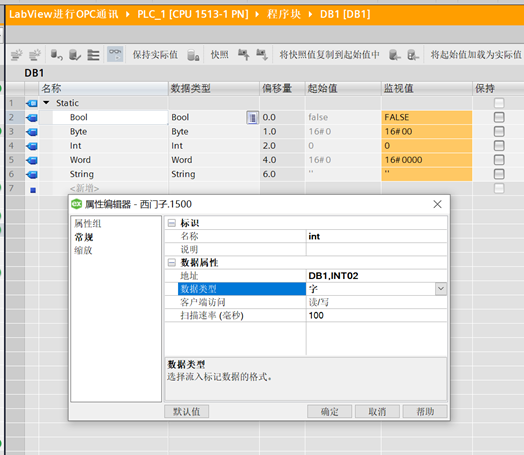

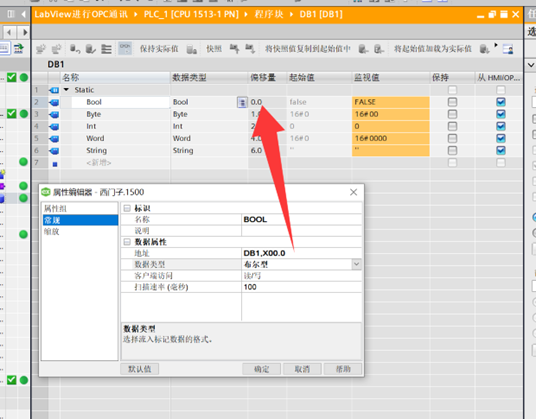

根据plc的dp块地址添加变量

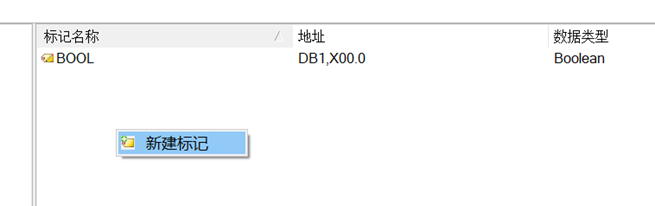

添加完第一个后，右键，新建标记；

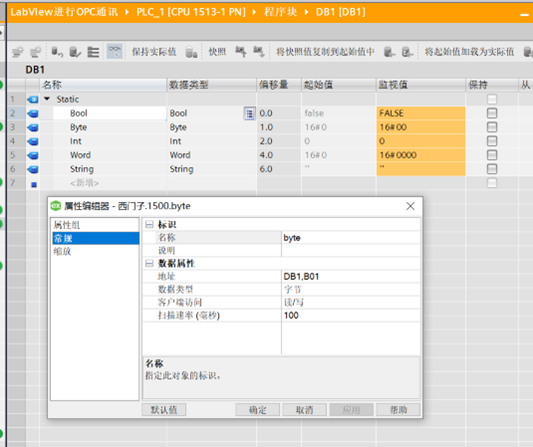

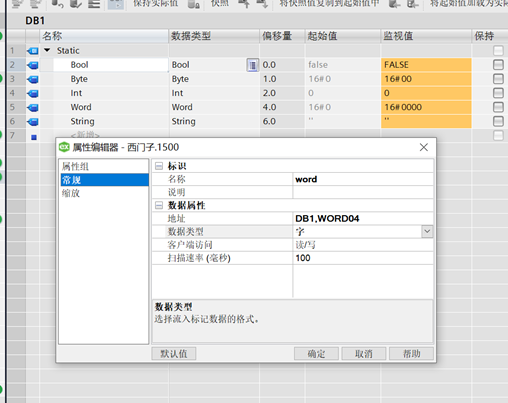

继续添加

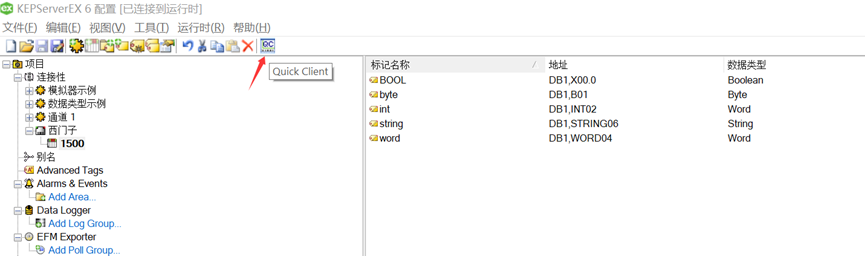

添加完后，点击运行；

可以看到正常通讯成功，并且修改db块的值，OPC软件同步更新值。
