FPGA前瞻篇-数字电路基础-逻辑门电路设计

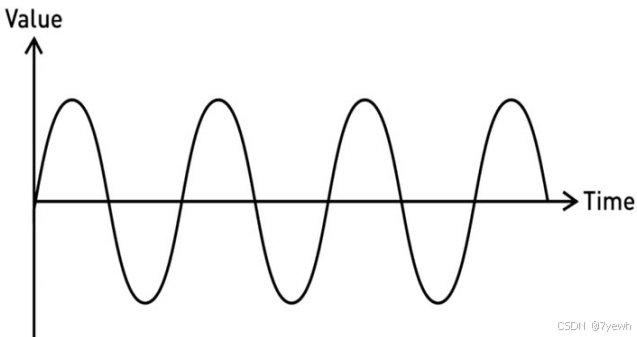

模拟信号：

一条随时间连续变化、平滑波动的曲线，比如正弦波。

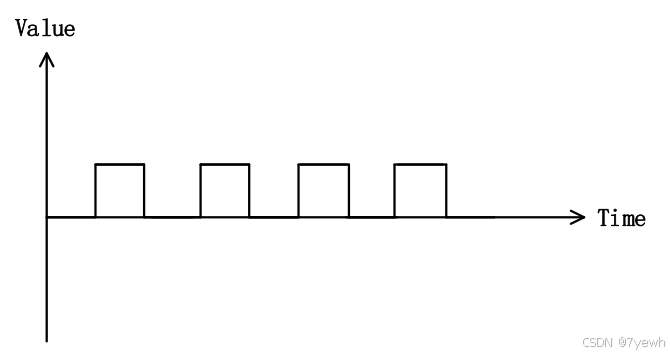

数字信号：

一条只有高低两个状态（0和1），跳变清晰的方波曲线。

在 IC 或 FPGA 的逻辑设计中，我们通常只能处理数字信号，因为它们只识别高电平和低电平两个状态。而模拟信号是连续变化的，无法直接被数字电路识别。不过，随着技术的发展，一些高端的 FPGA 已经集成了模数转换器（ADC），可以采集外部的模拟信号并转换成数字信号进行处理，使得 FPGA 能在一定程度上参与模拟信号的处理。

表达形式	说明	示例	等价二进制
b	二进制	4'b0101	0101
d	十进制	4'd2	0010
h	十六进制	4'hA	1010

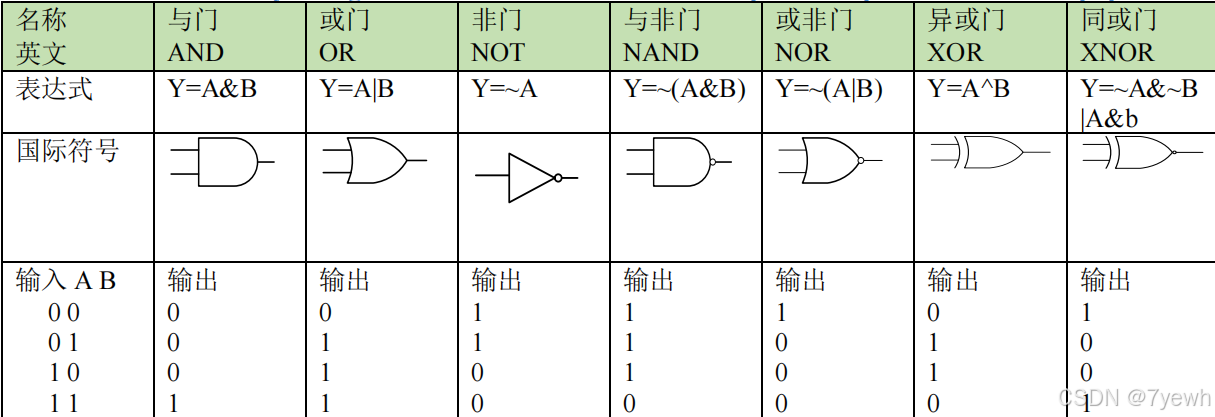

数字电路里面一般包括与门、或门、非门等门电路。另外为了简化逻辑，实际电路里面还扩展了几个其他的运算电路，他们是与非门、或非门、异或门和同或门。这些门电路是构成数字电路的基础。

数字电路的基本构成单元是各种逻辑门电路，最常见的有以下几类：

名称	逻辑符号	功能说明
与门（AND）	A·B	两个输入都为 1 时输出为 1
或门（OR）	A+B	只要有一个输入为 1 就输出为 1
非门（NOT）	￢A 或 ~A	对输入信号取反（0变1，1变0）

与门是一种逻辑乘法门电路。

只有当所有输入都是“1”时，输出才是“1”；否则输出为“0”。

常用于控制逻辑中“必须同时满足多个条件”的场景。

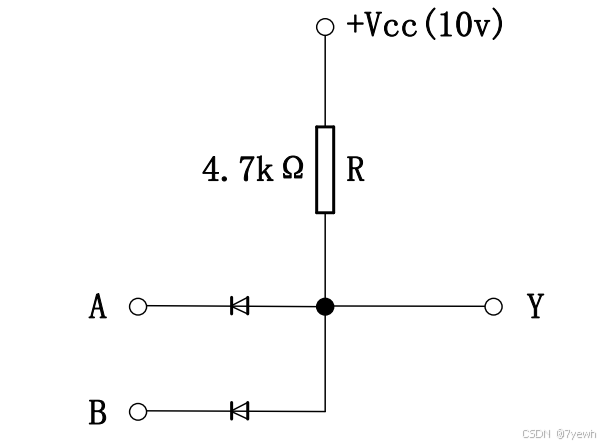

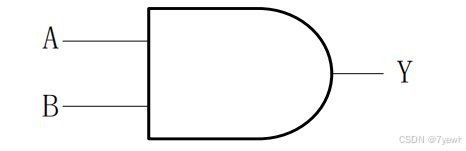

与门是执行“与”运算的基本门电路。与门有多个输入端， 1 个输出端。当多个输入端同时为“逻辑

1 ”高电平时，输出才为“逻辑 1 ”电平，否则输出为“逻辑 0 ”低电平。

与门的表达式是 F = A & B ，“ & ”代表与的意思，这个符号也是 Verilog 语法定义的与逻辑符。

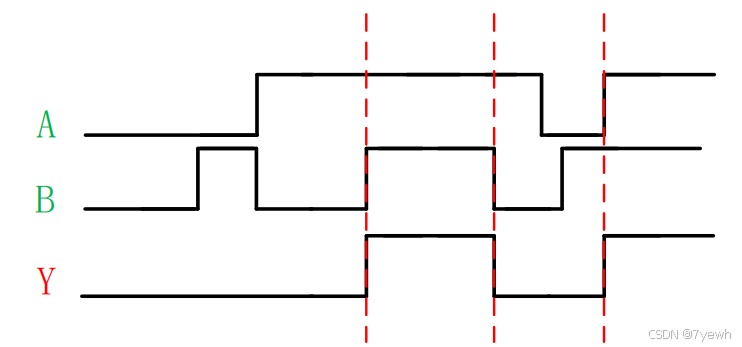

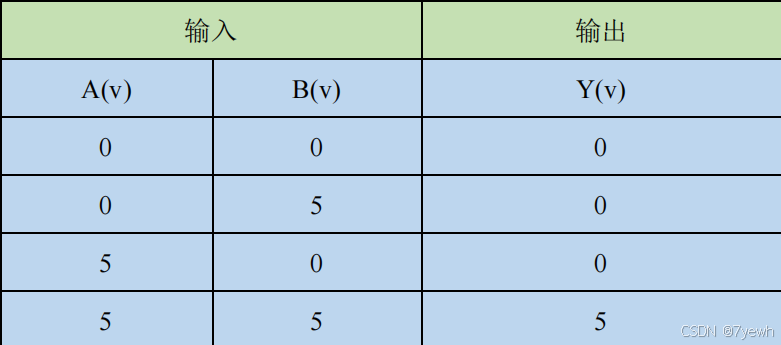

由真值表可以看出，当信号 A 和信号 B 全为 1 时，输出信号 Y 才为 1 ；当输入信号任意为 0 时，输出信号 Y 的值为 0。



module and_gate(input A, //输入 Ainput B, //输入 Boutput Y //输出 Y
);
//assign 相当于一条连线，输入 A 和输入 B 相与后连接输出 Y。
assign Y = A & B;endmodule

 非常的简单的代码，就不多说了。。

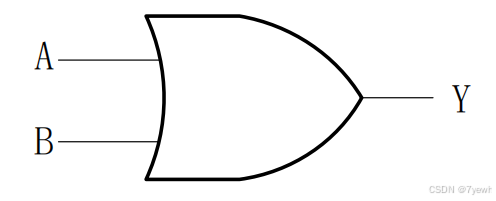

或门，英文名称是 OR Gate ，又称“或电路”、逻辑“或”电路。或门也是门电路里面比较重要的一个

逻辑门。

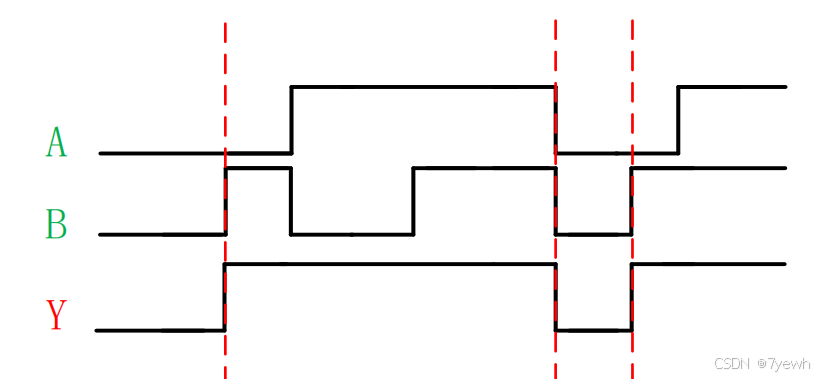

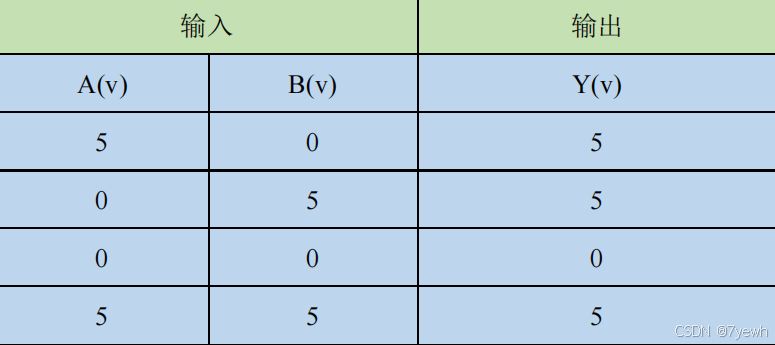

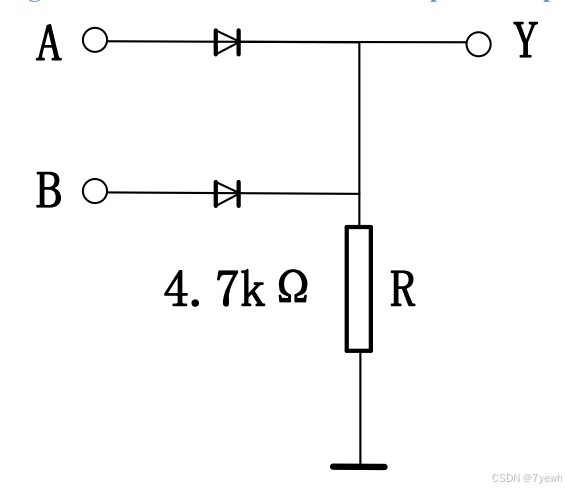

或的含义是只有当决定一件事情的任意一个条件具备时，这个事件就会发生。 门是执行“或”运算的基本门电路。或门有多个输入端，1 个输出端。当多个输入端任意一个端口为“逻辑 1”高电平时，输出就为“逻辑 1”电平，只有全部输入条件都不满足时，或门输出为“逻辑 0” 低电平。或门的表达式是 F = A | B，“|”代表或的意思，这个符号也是 Verilog 语法定义的或逻辑符。

module or_gate(input A, //输入 Ainput B, //输入 B output Y //输出 Y
);
//输入 A 或输入 B
assign Y = A | B;
endmodule

非的含义是取反的意思，比如一个事情要发生，那么取反，就是这个事件不会发生。

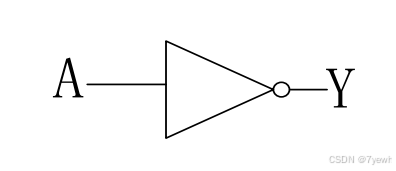

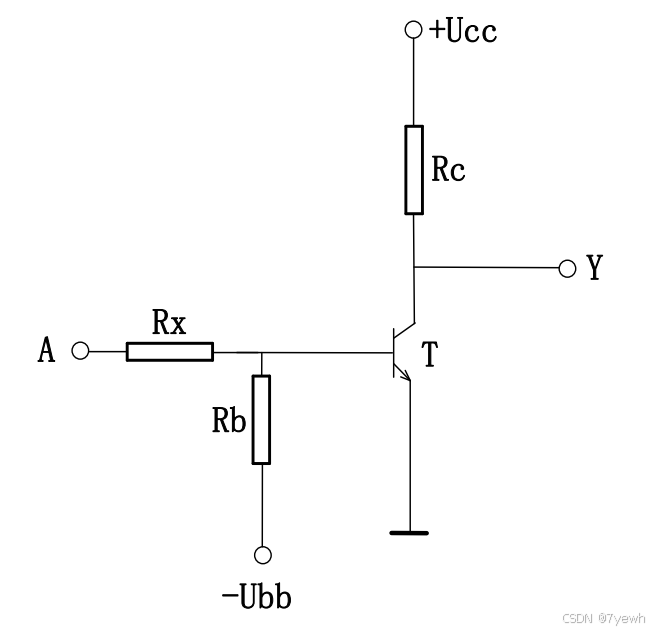

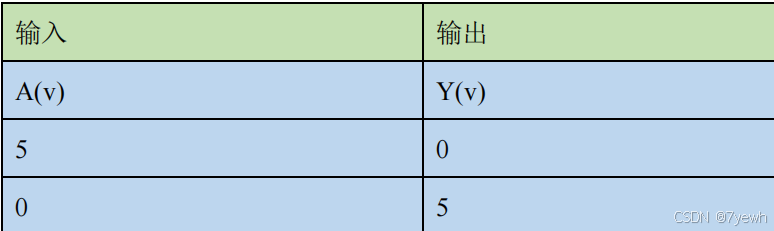

非门是执行“非”运算的基本门电路。非门有 1 个输入端， 1 个输出端。当 1 个输入端端口为“逻辑

1 ”高电平时，输出就为“逻辑 0 ”低电平；当 1 个输入端端口为“逻辑 0 ”高电平时，输出就为“逻辑

1 ”高电平。



module not_gate(input [3:0] A, //4 位数据的输入信号 A output [3:0] Y //4 位数据的输出信号 Y
);
//assign Y[3:0] = ~A[3:0];
assign Y = ~A;
endmodule
