【计算机视觉】CV实战项目- Four-Flower：基于TensorFlow的花朵分类实战指南
深度解析Four-Flower：基于TensorFlow的花朵分类实战指南
- 项目概述与技术背景
- 技术栈组成
- 完整实战流程
- 环境配置
- 1. 基础环境安装
- 2. 项目环境搭建
- 3. 环境验证
- 数据准备
- 模型架构解析
- 训练过程优化
- 1. 训练配置
- 2. 关键参数建议
- 3. 训练监控
- 常见问题与解决方案
- 1. 内存不足错误
- 2. 过拟合问题
- 3. 类别不平衡
- 模型部署与应用
- 1. GUI界面实现
- 2. 模型导出
- 进阶改进方向
- 学术背景与扩展阅读
- 基础理论
- 花朵分类研究
图像分类是计算机视觉的基础任务，而花朵分类因其丰富的类别和细微的差异成为理想的入门项目。本文将全面剖析一个基于TensorFlow的花朵分类项目——Four-Flower，从技术原理到实战部署，为读者提供一份完整的深度学习图像分类实践指南。
项目概述与技术背景
Four-Flower是一个基于TensorFlow实现的四类花朵图像分类系统，其核心特点包括：
- 端到端解决方案：涵盖数据准备、模型训练、评估测试全流程
- 用户友好界面：提供GUI界面方便实际应用
- 教育导向设计：代码结构清晰，适合深度学习初学者
- 轻量级实现：基于标准CNN架构，无需复杂配置

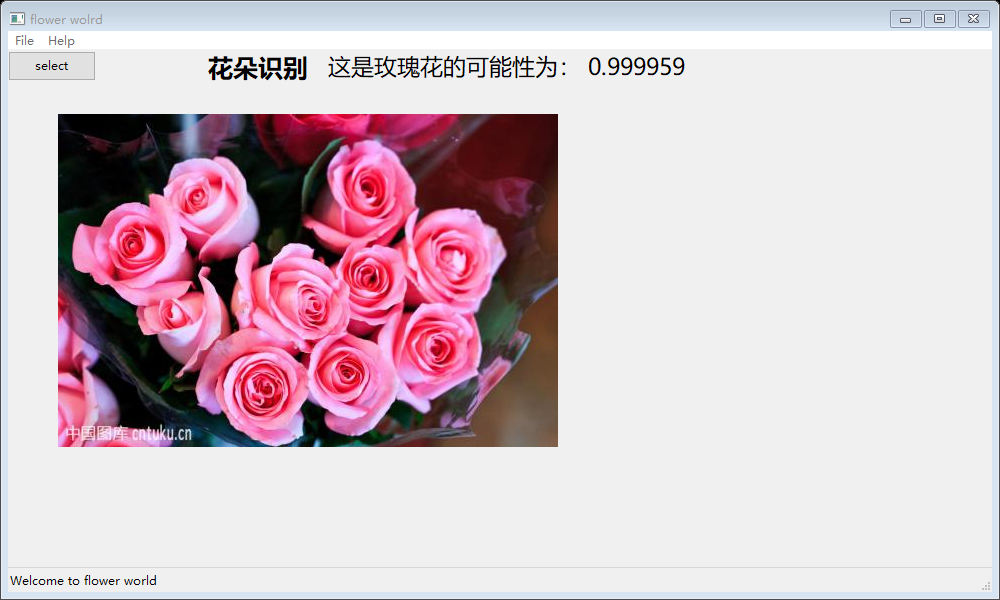

图：Four-Flower项目GUI识别界面
技术栈组成
- 框架核心：TensorFlow 2.x
- 数据处理：OpenCV, PIL
- 可视化界面：Tkinter/PyQt
- 环境管理：Anaconda
完整实战流程
环境配置
1. 基础环境安装
# 下载并安装Anaconda
wget https://repo.anaconda.com/archive/Anaconda3-2023.03-Linux-x86_64.sh
bash Anaconda3-2023.03-Linux-x86_64.sh
2. 项目环境搭建
git clone https://github.com/username/four-flower.git
cd four-flower
conda env update -f=environment.yaml # 从YAML文件创建环境
conda activate four-flower
3. 环境验证
import tensorflow as tf
print(tf.__version__) # 应显示2.x版本
数据准备
-
数据集结构
解压后的input_data应包含如下结构：input_data/ ├── train/ │ ├── daisy/ │ ├── dandelion/ │ ├── roses/ │ └── sunflowers/ └── val/ # 验证集目录结构同train -
数据增强配置
项目使用TensorFlow的ImageDataGenerator：from tensorflow.keras.preprocessing.image import ImageDataGeneratortrain_datagen = ImageDataGenerator(rescale=1./255,rotation_range=20,width_shift_range=0.2,height_shift_range=0.2,shear_range=0.2,zoom_range=0.2,horizontal_flip=True )
模型架构解析
项目采用经典CNN结构，核心代码如下：
model = tf.keras.Sequential([tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(224,224,3)),tf.keras.layers.MaxPooling2D(2,2),tf.keras.layers.Conv2D(64, (3,3), activation='relu'),tf.keras.layers.MaxPooling2D(2,2),tf.keras.layers.Conv2D(128, (3,3), activation='relu'),tf.keras.layers.MaxPooling2D(2,2),tf.keras.layers.Flatten(),tf.keras.layers.Dense(512, activation='relu'),tf.keras.layers.Dense(4, activation='softmax')
])
该架构特点：
- 3个卷积块逐步提取特征
- 每层后接最大池化降维
- 512维全连接层作为分类器
- 输出层使用softmax激活实现多分类
训练过程优化
1. 训练配置
model.compile(optimizer=tf.keras.optimizers.Adam(learning_rate=0.001),loss='categorical_crossentropy',metrics=['accuracy']
)history = model.fit(train_generator,steps_per_epoch=train_generator.samples // batch_size,epochs=30,validation_data=validation_generator,validation_steps=validation_generator.samples // batch_size
)
2. 关键参数建议
- Batch Size：32或64（根据GPU显存调整）
- 初始学习率：0.001（可配合ReduceLROnPlateau回调）
- Epochs：20-50（观察验证集损失变化）
3. 训练监控
import matplotlib.pyplot as pltacc = history.history['accuracy']
val_acc = history.history['val_accuracy']
loss = history.history['loss']
val_loss = history.history['val_loss']plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)
plt.plot(acc, label='Training Accuracy')
plt.plot(val_acc, label='Validation Accuracy')
plt.legend()
plt.title('Accuracy Metrics')plt.subplot(1, 2, 2)
plt.plot(loss, label='Training Loss')
plt.plot(val_loss, label='Validation Loss')
plt.legend()
plt.title('Loss Metrics')
plt.show()
常见问题与解决方案
1. 内存不足错误
现象：ResourceExhaustedError: OOM when allocating tensor
解决方案：
- 减小batch size（16或32）
- 降低输入图像分辨率（如从224x224降至150x150）
- 使用数据流式加载：
train_generator = train_datagen.flow_from_directory(train_dir,target_size=(150, 150),batch_size=32,class_mode='categorical' )
2. 过拟合问题
现象：训练准确率高但验证准确率低
解决方案：
- 增加数据增强参数：
datagen = ImageDataGenerator(rotation_range=40,width_shift_range=0.3,height_shift_range=0.3,shear_range=0.3,zoom_range=0.3,horizontal_flip=True,fill_mode='nearest' ) - 添加正则化层：
tf.keras.layers.Dense(512, activation='relu', kernel_regularizer='l2') - 早停回调：
callbacks = [tf.keras.callbacks.EarlyStopping(patience=5),tf.keras.callbacks.ModelCheckpoint('best_model.h5', save_best_only=True) ]
3. 类别不平衡
现象：某些类别准确率显著低于其他类别
解决方案：
- 使用类别权重：
from sklearn.utils import class_weight import numpy as npclass_weights = class_weight.compute_class_weight('balanced',classes=np.unique(train_generator.classes),y=train_generator.classes ) model.fit(..., class_weight=class_weights) - 过采样少数类别
模型部署与应用
1. GUI界面实现
项目使用Tkinter实现简单界面：
import tkinter as tk
from tkinter import filedialog
from PIL import ImageTk, Imageclass FlowerApp:def __init__(self):self.window = tk.Tk()self.model = tf.keras.models.load_model('flower_model.h5')self.setup_ui()def setup_ui(self):self.window.title("Flower Classifier")self.btn_load = tk.Button(text="Load Image", command=self.load_image)self.btn_load.pack()self.label_result = tk.Label(text="Prediction will appear here")self.label_result.pack()def load_image(self):file_path = filedialog.askopenfilename()img = Image.open(file_path)img = img.resize((224,224))img_array = np.array(img)/255.0img_array = np.expand_dims(img_array, axis=0)pred = self.model.predict(img_array)class_idx = np.argmax(pred)classes = ['daisy', 'dandelion', 'roses', 'sunflowers']self.label_result.config(text=f"Prediction: {classes[class_idx]}")
2. 模型导出
# 保存完整模型
model.save('flower_model.h5')# 导出为TensorFlow Lite格式（移动端部署）
converter = tf.lite.TFLiteConverter.from_keras_model(model)
tflite_model = converter.convert()
open("flower_model.tflite", "wb").write(tflite_model)
进阶改进方向
-
模型架构升级：
- 使用预训练模型（如MobileNetV2, EfficientNet）
base_model = tf.keras.applications.MobileNetV2(input_shape=(224,224,3),include_top=False,weights='imagenet' ) -
超参数优化：
tuner = kt.Hyperband(create_model,objective='val_accuracy',max_epochs=20,directory='tuning',project_name='flower' ) -
可视化分析：
- 使用Grad-CAM可视化关注区域
- 混淆矩阵分析
-
部署优化：
- 使用TensorRT加速
- 开发Web API接口
学术背景与扩展阅读
基础理论
-
CNN基础：
- LeCun Y, et al. “Gradient-based learning applied to document recognition.” Proceedings of the IEEE 1998
-
现代架构：
- Simonyan K, Zisserman A. “Very deep convolutional networks for large-scale image recognition.” ICLR 2015
花朵分类研究
-
专业数据集：
- Oxford Flowers 102数据集
- Kaggle Flowers Recognition数据集
-
最新方法：
- 注意力机制在细粒度分类中的应用
- 自监督预训练策略
通过本项目的实践，读者不仅能掌握TensorFlow的基本使用方法，还能深入理解图像分类任务的全流程实现。Four-Flower项目作为入门起点，为进一步研究更复杂的计算机视觉任务奠定了坚实基础。
