绘制板块层级图

目录

【实验目的】

【实验原理】

【实验环境】

【实验步骤】

【实验总结】

【实验目的】

1. 掌握数据文件读取
2. 掌握数据处理的方法
3. 实现板块层级图的绘制

【实验原理】

       板块层级图（treemap）是一种基于面积的可视化方式，通过每一个板块（通常为矩形）的尺寸大小进行度量。外部矩形代表父类别，而内部矩形代表子类别。我们也可以通过板块层级图简单的呈现比例关系，不过它更擅于呈现树状结构的数据。
        读取绘图所用的数据，并对数据进行处理将数据处理成我们可以使用的形式，绘制板块层级图，设置标签和标题。

【实验环境】

OS:win10

python:v3.8

【实验步骤】

一、安装pandas、matplotlib、seaborn、squarify

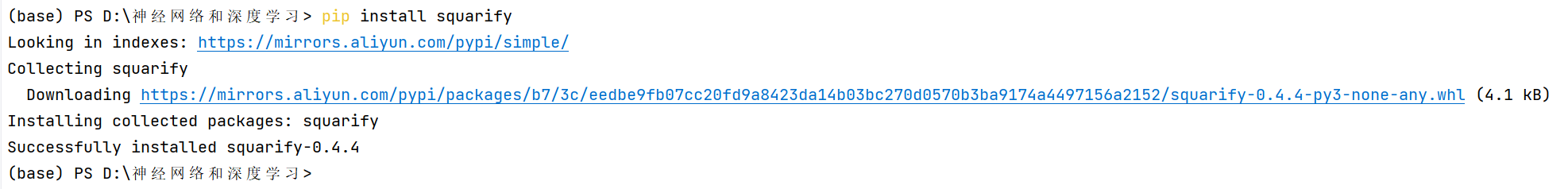

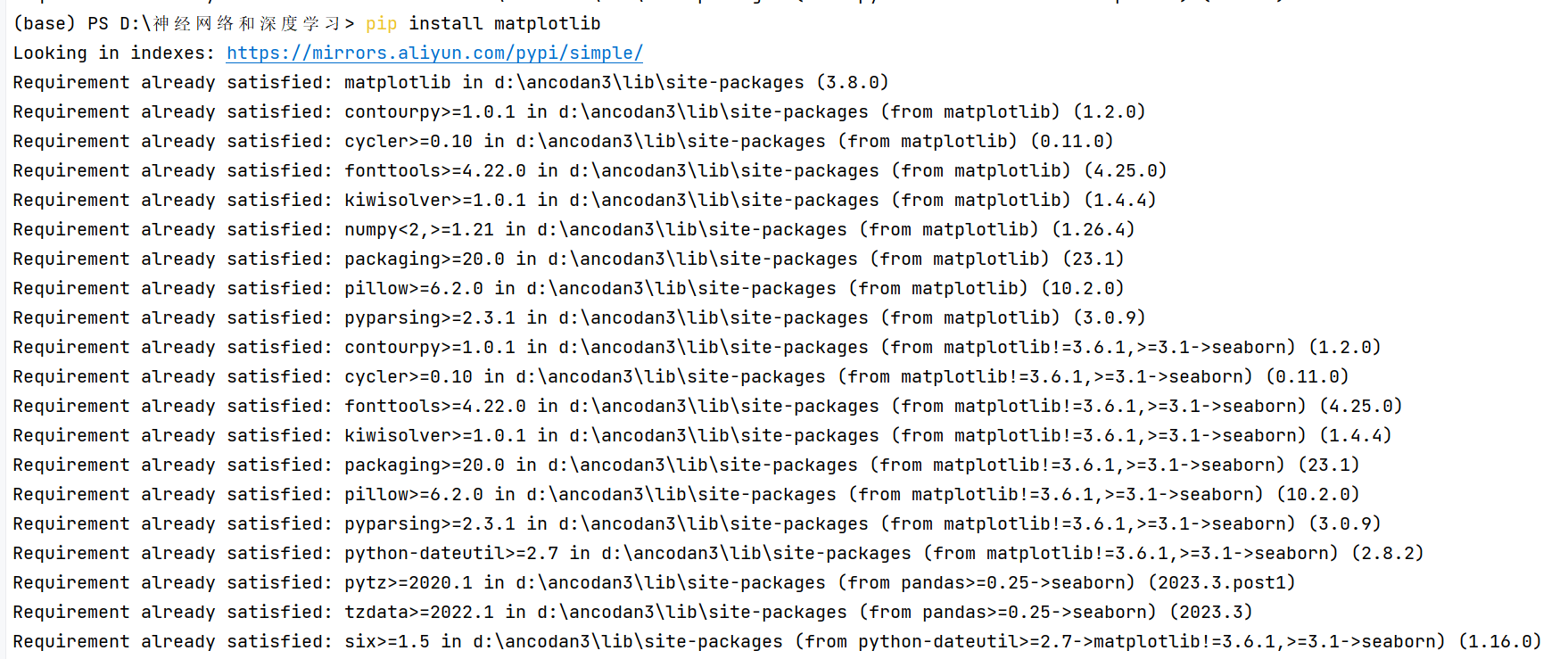

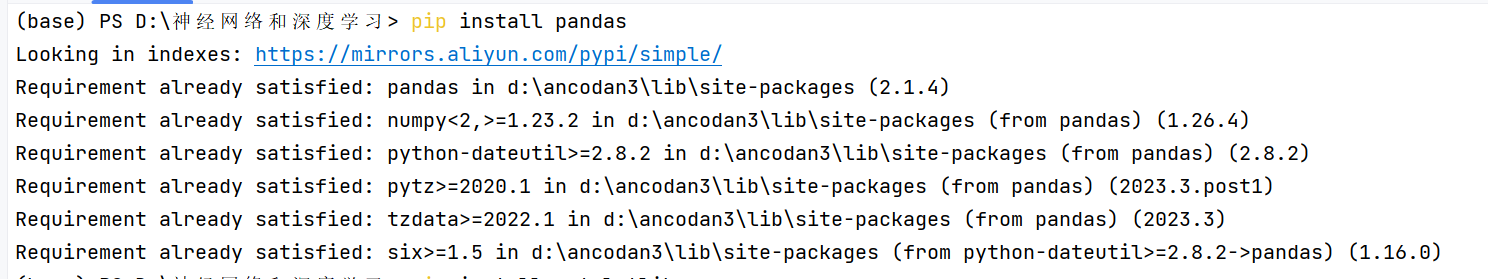

输入命令 pip install pandas/matplotlib/seaborn/squarify

二、读取数据

在这里我们使用pandas库中的read_csv函数来读取这3个数据文件。

import pandas as pdproducts_df=pd.read_csv("D:\\数据可视化\\第四章实验\\products.csv")
aiseles_df=pd.read_csv("D:\\数据可视化\\第四章实验\\aisles.csv")
departments_df=pd.read_csv("D:\\数据可视化\\第四章实验\\departments.csv")
# 打印数据集的前几行
print(departments_df.head().to_csv(sep='\t', na_rep='nan'))

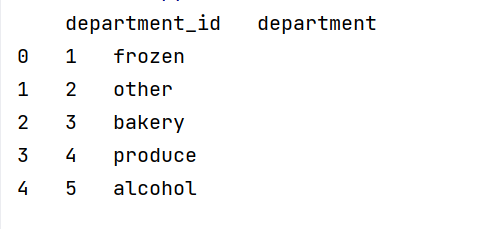

数据读取的结果为：

三、数据处理

我们需要根据源表对目标表进行匹配查询，使用merge函数进行操作。

import pandas as pdproducts_df = pd.read_csv("D:\\数据可视化\\第四章实验\\products.csv")
aisles_df = pd.read_csv("D:\\数据可视化\\第四章实验\\aisles.csv")
departments_df = pd.read_csv("D:\\数据可视化\\第四章实验\\departments.csv")
# 打印数据集的前几行
# print(departments_df.head().to_csv(sep='\t', na_rep='nan'))order_products_prior_df = pd.merge(products_df, aisles_df, on='aisle_id', how='left')
order_products_prior_df = pd.merge(order_products_prior_df, departments_df, on='department_id', how='left')
order_products_prior_df.head()
temp = order_products_prior_df[['product_name', 'aisle', 'department']]
temp = pd.concat([order_products_prior_df.groupby('department')['product_name'].nunique().rename('products_department'),order_products_prior_df.groupby('department')['aisle'].nunique().rename('aisle_department')
], axis=1).reset_index()
temp = temp.set_index('department')
temp2 = temp.sort_values(by="aisle_department", ascending=False)# 添加打印语句输出匹配结果

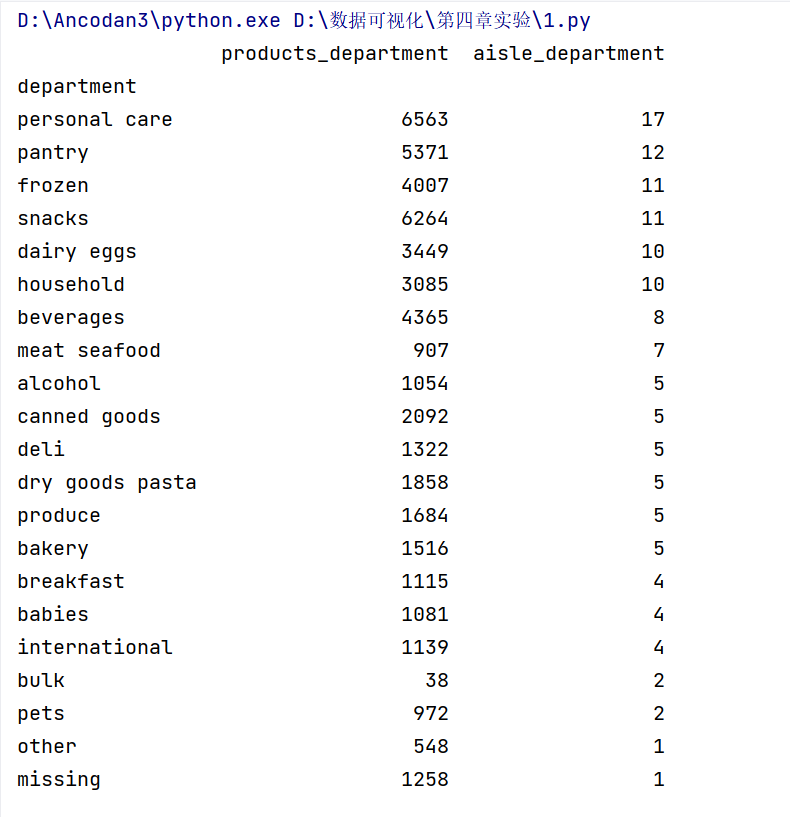

print(temp2)

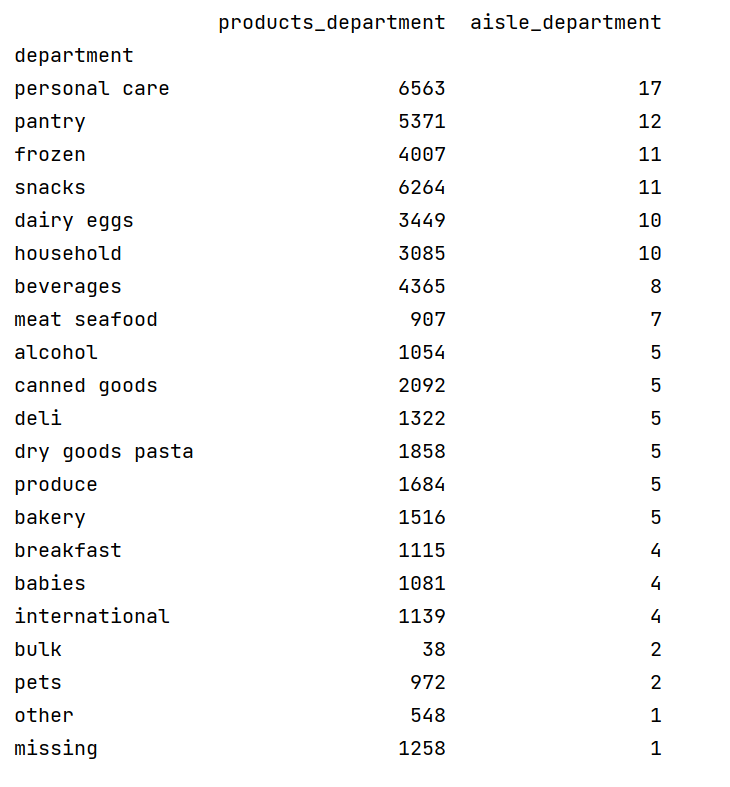

进行匹配操作后的数据：

四、绘制板块层级图

import matplotlib.colors
import squarifycmap = matplotlib.cm.viridis
mini, maxi = temp2.products_department.min(), temp2.products_department.max()
norm = matplotlib.colors.Normalize(vmin=mini, vmax=maxi)
colors = [cmap(norm(value)) for value in temp2.products_department]
colors[1] = "#FBFCFE"
labels = ["%s\n%d aisle num\n%d products num" % label for label inzip(temp2.index, temp2.aisle_department, temp2.products_department)]
fig = plt.figure(figsize=(12, 10))
ax = fig.add_subplot(111, aspect="equal")
ax = squarify.plot(temp2.aisle_department, color=colors, label=labels, ax=ax, alpha=.7)
plt.show()

绘制结果：

# 设置x、y轴的属性：
ax.set_xticks([])
ax.set_yticks([])
#添加图表标题：
fig.suptitle("How are aisles organized within departments",fontsize=20)
#添加数据标签
img=plt.imshow([temp2.products_department],cmap=cmap)
img.set_visible(False)
fig.colorbar(img,orientation="vertical",shrink=.96)
fig.text(.76,.9,"numbers of products",fontsize=14)
plt.show()

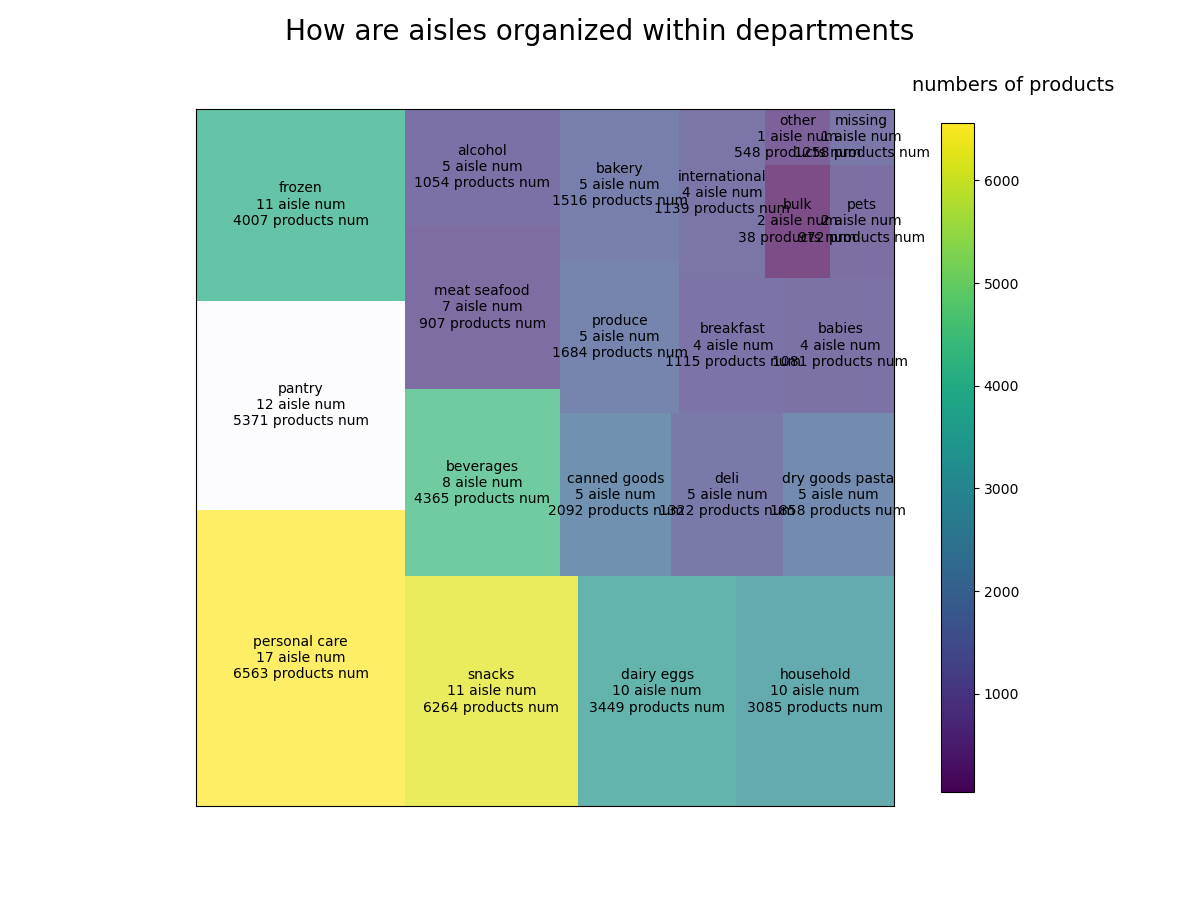

板块层级图效果如下：

参考如下绘图代码，实现该板块层级图的绘制，并尽可能多地总结代码中所蕴含地中手电。

import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
import matplotlib
import squarify# 设置链式赋值警告为不显示
pd.options.mode.chained_assignment = None# 读取相关数据文件
products_df = pd.read_csv('D:\\数据可视化\\第四章实验\\products.csv')
aisles_df = pd.read_csv('D:\\数据可视化\\第四章实验\\aisles.csv')
departments_df = pd.read_csv('D:\\数据可视化\\第四章实验\\departments.csv')# 合并数据
order_products_prior_df = pd.merge(products_df, aisles_df, on='aisle_id', how='left')
order_products_prior_df = pd.merge(order_products_prior_df, departments_df, on='department_id', how='left')
order_products_prior_df.head()# 提取相关列并进行聚合操作
temp = order_products_prior_df[['product_name', 'aisle', 'department']]
temp = pd.concat([order_products_prior_df.groupby('department')['product_name'].nunique().rename('products_department'),order_products_prior_df.groupby('department')['aisle'].nunique().rename('aisle_department')
], axis=1).reset_index()
temp = temp.set_index('department')
temp2 = temp.sort_values(by="aisle_department", ascending=False)# 打印中间结果
print(temp)
print(temp2)# 设置一些绘图相关的初始变量（这里x、y、width、height未在后续代码中实际使用，可根据需求调整或删除）
x = 0
y = 0
width = 100
height = 100# 设置颜色映射相关
cmap = matplotlib.cm.viridis
mini, maxi = temp2.products_department.min(), temp2.products_department.max()
norm = matplotlib.colors.Normalize(vmin=mini, vmax=maxi)
colors = [cmap(norm(value)) for value in temp2.products_department]
colors[1] = "#FBFCFE"# 生成标签
labels = ["%s\n%d aisle num\n%d products num" % label for label inzip(temp2.index, temp2.aisle_department, temp2.products_department)]# 创建图形和子图
fig = plt.figure(figsize=(12, 10))
ax = fig.add_subplot(111, aspect="equal")# 绘制树形图
ax = squarify.plot(temp2.aisle_department, color=colors, label=labels, ax=ax, alpha=.7)# 添加图形标题
fig.suptitle("How are aisles organized within departments", fontsize=20)# 去除坐标轴刻度
ax.set_xticks([])
ax.set_yticks([])# 添加颜色条相关设置
img = plt.imshow([temp2.products_department], cmap=cmap)
img.set_visible(False)
fig.colorbar(img, orientation="vertical", shrink=.96)
fig.text(.76, .9, "numbers of products", fontsize=14)# 显示图形
plt.show()

代码中蕴含的知识点：

1. 库的导入与使用

• pandas：用于数据处理和分析。

  • pd.read_csv()：从 CSV 文件中读取数据并创建DataFrame对象。

  • pd.merge()：将两个或多个DataFrame按照指定的列进行合并，支持不同的合并方式（如left、right、inner等）。

  • DataFrame.groupby()：根据指定的列对数据进行分组，可用于后续的聚合操作。

  • DataFrame.nunique()：计算每列中唯一值的数量。

  • pd.concat()：将多个Series或DataFrame沿着指定的轴进行拼接。

  • DataFrame.set_index()：将指定的列设置为DataFrame的索引。

  • DataFrame.sort_values()：根据指定列的值对DataFrame进行排序。

• matplotlib.pyplot：Python 中常用的绘图库，用于创建各种静态、交互式的图表。

  • plt.figure()：创建一个新的图形窗口。

  • plt.add_subplot()：在图形窗口中添加子图。

  • plt.imshow()：显示图像，这里用于创建颜色条。

  • plt.colorbar()：为图形添加颜色条。

  • plt.text()：在图形中添加文本注释。

  • plt.show()：显示绘制好的图形。

• seaborn：基于matplotlib的统计数据可视化库，这里主要用于设置颜色调色板。

  • sns.color_palette()：返回一个颜色调色板。

• matplotlib：Python 中强大的绘图库，提供了丰富的绘图功能和工具。

  • matplotlib.cm.viridis：一个颜色映射对象，用于将数值映射到颜色。

  • matplotlib.colors.Normalize()：用于将数据值归一化到指定的范围。

• squarify：用于绘制树形图（Treemap）的库。

  • squarify.plot()：根据给定的数据绘制树形图。

2. 数据处理与分析

• 数据读取：使用pd.read_csv()函数从 CSV 文件中读取数据，并将其存储为DataFrame对象。

• 数据合并：使用pd.merge()函数将多个DataFrame按照指定的列进行合并，以便进行后续的分析。

• 数据聚合：使用groupby()和nunique()方法对数据进行分组并计算唯一值的数量，从而得到每个部门的产品数量和通道数量。

• 数据排序：使用sort_values()方法根据指定列的值对DataFrame进行排序，以便更好地展示数据。

3. 数据可视化

• 树形图绘制：使用squarify.plot()函数绘制树形图，展示每个部门的通道数量，并根据产品数量对树形图的颜色进行映射。

• 颜色映射：使用matplotlib.cm.viridis颜色映射对象和matplotlib.colors.Normalize()函数将产品数量映射到颜色，增强可视化效果。

• 图形设置：使用plt.figure()、plt.add_subplot()等函数创建图形窗口和子图，并设置图形的大小、标题、坐标轴刻度等属性。

• 颜色条添加：使用plt.imshow()和plt.colorbar()函数添加颜色条，用于说明颜色与产品数量之间的对应关系。

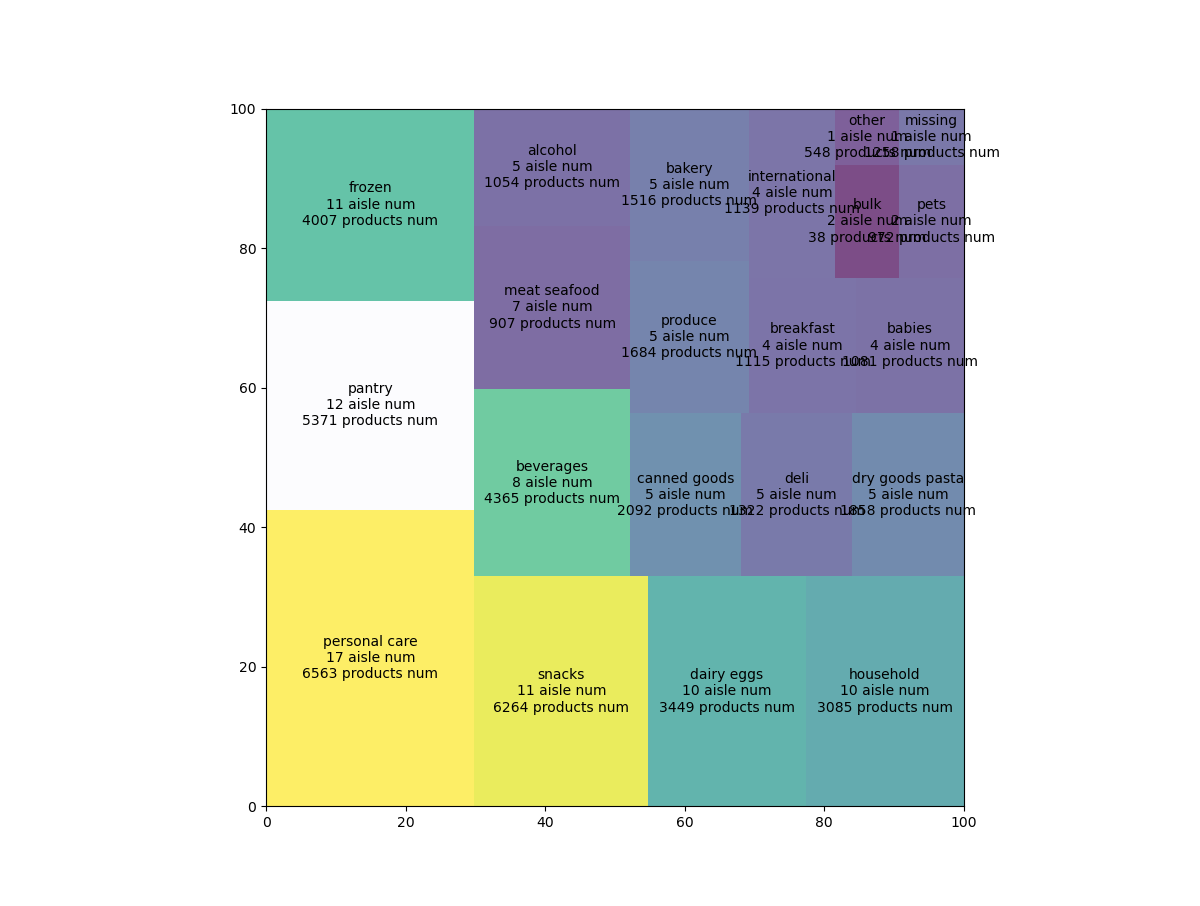

代码运行结果展示：

【实验总结】

        本次实验围绕绘制板块层级图展开，涵盖数据读取、处理以及可视化等关键环节。在实验中我们成功掌握了数据文件读取、处理方法以及板块层级图的绘制。通过pandas库的read_csv函数读取数据文件，利用merge、groupby、nunique等函数对数据进行处理和聚合操作，最终使用squarify库绘制出板块层级图，并对图形进行了美化。

        我们深入理解了板块层级图的原理和应用场景，其基于面积可视化，能有效展示树状结构数据和比例关系。熟练掌握了多个 Python 库的使用，包括pandas用于数据处理与分析、matplotlib和seaborn用于数据可视化基础设置、squarify用于绘制板块层级图 。学会了处理数据的技巧，如数据合并、分组聚合、排序等，以及设置图形属性、添加标题、标签和颜色条等可视化操作34
