1.UDP协议

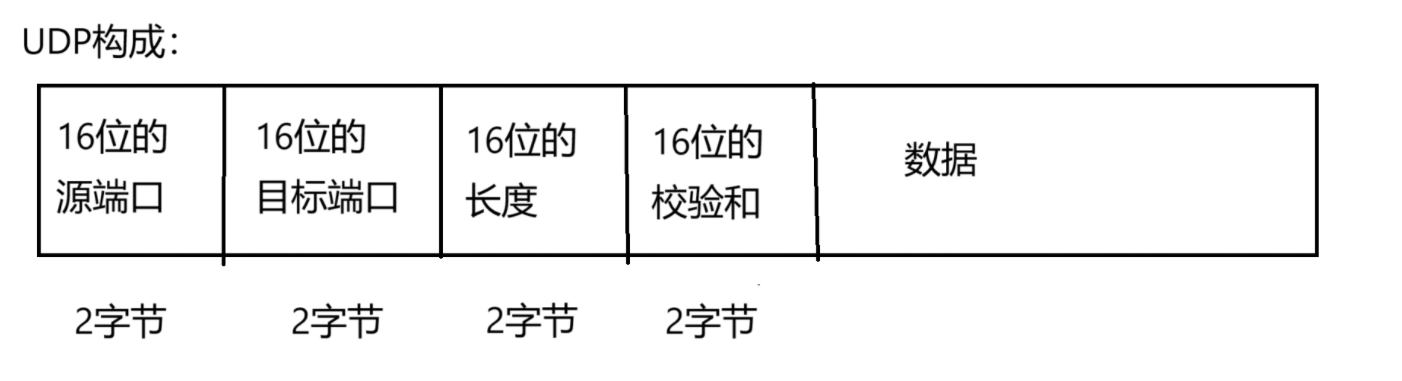

1.1.UDP协议端格式

• UDP（用户数据报协议）是由 源端口，目标端口，长度，校验和，数据 5种结构组成。
• 16位是UDP报文中字段的长度，这种设计在大多数都适用，同时保持了简洁性和效率
• 报文头一共8字节，源端口，目标端口，长度，校验和各2字节
• 源端口：标识发送方的端口号
• 目标端口：标识接收方的端口号
• 长度：表示整个UDP报文的长度，包括报文头和数据
• 校验和：用来检验数据是否出错，错误数据会直接丢弃，例如：比特翻转等..
• 单位：段

1.2.UDP的特点

• 无连接：UDP不需要与对方建立连接，只需要知道对端的IP的端口号直接传输数据包。
• 不可靠：因为没有建立连接直接传输数据，没有确认机制和重传机制，所以不知道对方有没有接收到数据，如果因为网络故障导致数据包没法成功发送，UDP协议也不会报错。
• 传输速率高：因为不知道对方有没有接收到数据，没有确认机制和重传机制，所以UDP就不管对方有没有接收数据，直接发送该段数据，大大提高传输速率。
• 面向数据报：不能够灵活控制数据的发送数量与次数，只能作为整体进行发送。
• 不保证顺序：因为数据报独立于路由，所以每段数据都有自己的路径，这就导致了数据不能按顺序抵达终点。

1.3.理解UDP的“不可靠”

        可以将UDP协议理解成为快递卸货，卸货人员不管三七二十一，只要是该目的地的快递包裹随便拿一个就直接往后丢，不管后面的人有没有接（无连接，速率高，不保证顺序）。

1.4.校验和

        发送方构造UDP数据报，将数据的每个字节进行相加，最后组成一个16位的数据，此时得到的结果就为校验和check1，等接收方收到UDP数据报之后，就会按照相同的算法，计算一遍校验和check2，这时将check1和check2进行比较，如果相等则正确，不相等则错误。

1.5.面向数据报

        应用层发送多少数据给UDP，就按多少数据发送出去，不能拆分也不能合并

        当接收到100字节的数据时，不能分10次10字节或2次50字节发送，只能一次性发送100字节

1.6.UDP使用注意事项

        因为一段UDP数据的长度最多为64K（65535字节）[1K=1024字节]，这对于现在来说，是个很小的长度，所以传输大量数据的时候要在应用层进行切片和重组（即当我们使用UDP的时候要分多次数发送，并在接收端手动拼装）。

        一般用于可以接受数据丢失的场景，例如学校机房...

        那按理来说，将每个结构的两个字节改为四个字节不久能提高数据长度了吗，为什么不扩展一下呢？

        因为这个操作很难，世界上任意两台设备都会可能使用UDP进行通信，如果一旦进行升级，那么就会又一部分设备为更新过的，另一部分则为旧的，新旧设备无法正常通信，可能会造成很大的事故~~

2.TCP协议

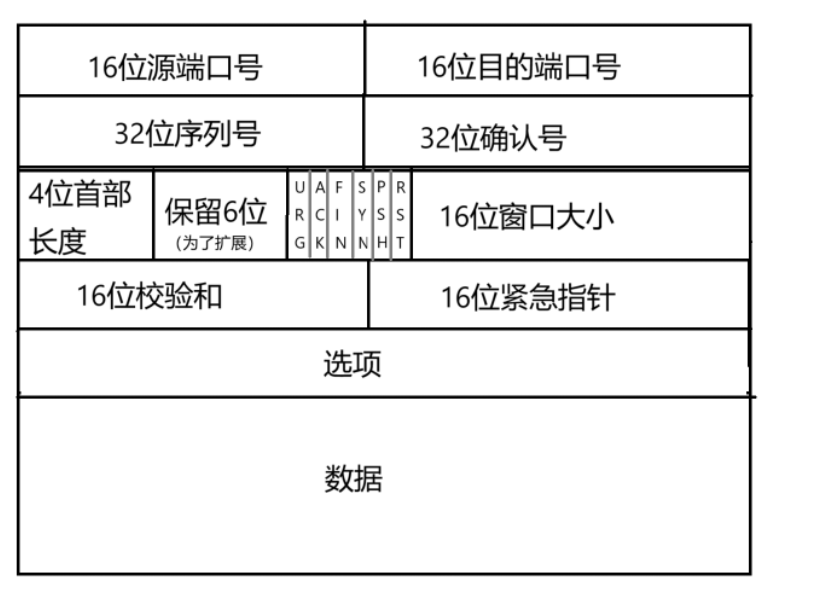

2.1.TCP协议格式

• 16位源端口：发送端的端口号
• 16位确认端口：接受方的端口号
• 32位序列号：用于标记发送数据的顺序
• 32位确认号：用于标记应答发送数据的顺序
• 4位首部长度：32位字（即4字节），如果有一段值为5，那么该首部长度就为4*5=20字节
• 保留6位：用于未来扩展，例如：窗口扩大因子，时间戳...
• 16位窗口大小：用于流量控制
• 16位校验和：使用CRC算法检查数据是否正确
• 16位紧急指针：用于存储紧急数据
• 选项：提供一些额外的功能，例如：窗口扩大因子，时间戳...
• 数据：用于存储发送内容
• 6个序列号：

1. URG:紧急报文（紧急报文可插队传输）
2. ACK:应答报文
3. FIN:结束报文
4. SYN:同步报文
5. PSH:催促报文（就像老师催作业）
6. RST:复位报文（单方面断开连接）

2.2.确认应答

        基于TCP是与对方建立连接，并且可靠的协议，所以会有一个确认应答的机制。

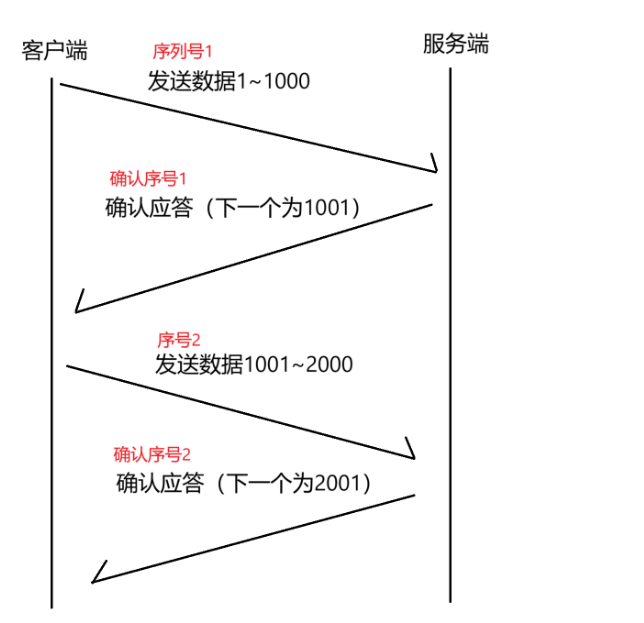

        客户端每发送一条数据都会产生一个序列号，并且服务端会根据客户端的序列号产生一个确认序号与之对应。

        为什么要有序列号来确认应答呢？因为网络中会产生后发先至，在网路中，数据包可能会选择不同的路由路径来传输，那么先发送的路由包可能会选择一个较长且拥塞的路径，而后发的一个数据包可能会选择一个比较通畅的路径，那么这两条数据就会产生后发先至。

        例如：

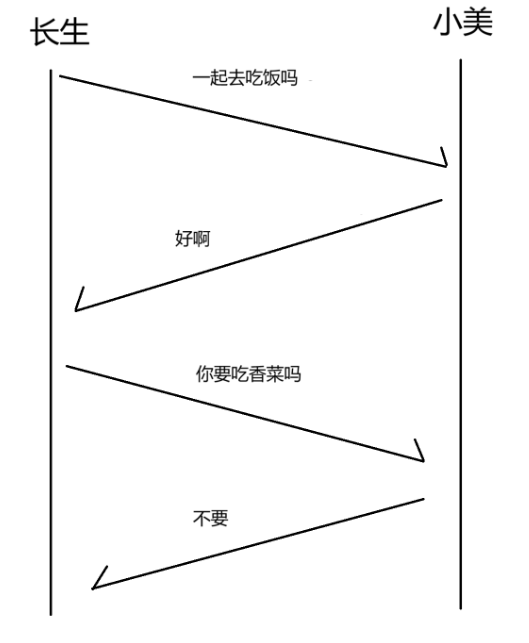

正常情况：

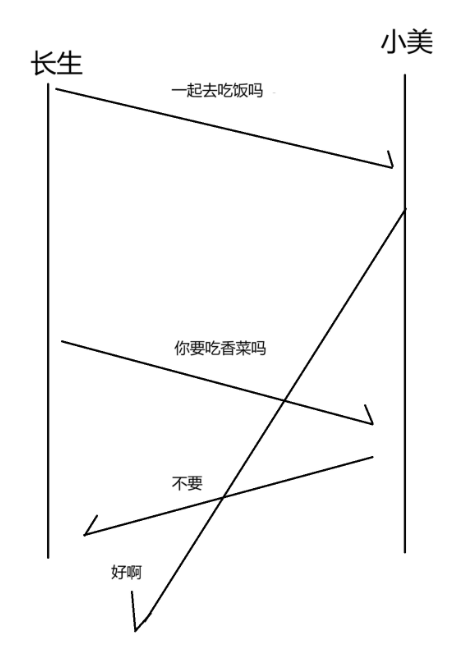

后发先至情况：



        就造成了错误的结果，长生就认为小美爱吃香菜，其实小美是不爱吃香菜的~

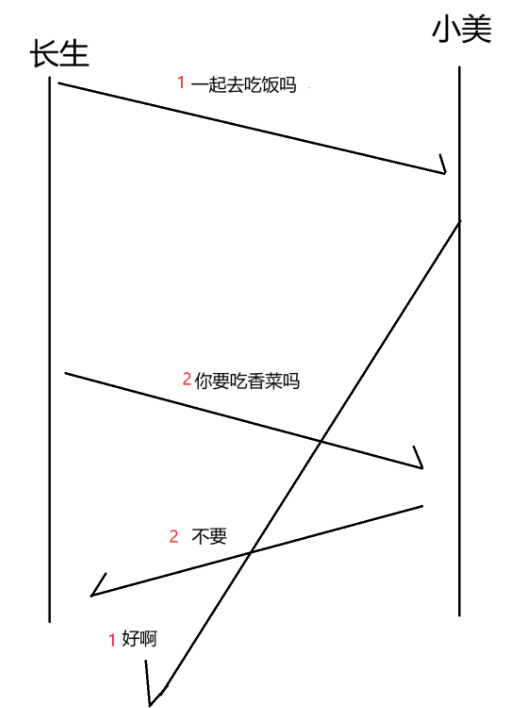

加了序列号后：

2.3.超时重传

        在网络中，一些数据包的发送可能会超出最大时间数，而超出最大时间数还没传输成功的数据包会被系统丢弃掉。而在一些网络堵塞的情况下，就很容易导致丢包现象发生，那么TCP就提供了超时重传机制。

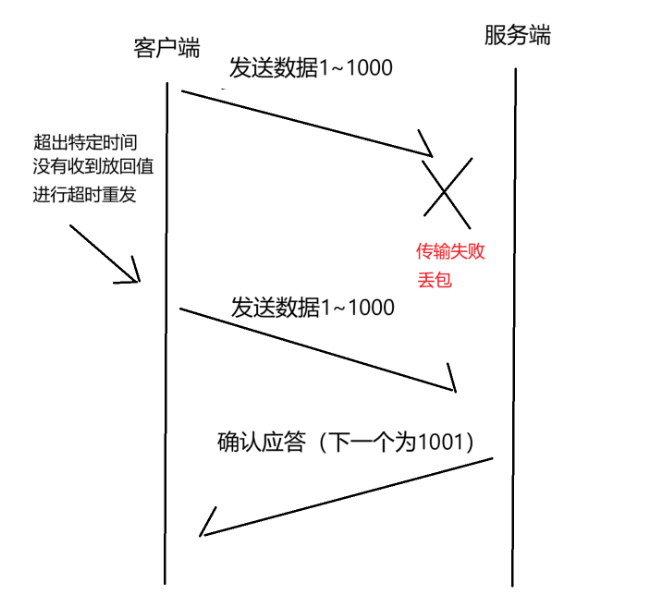

        情况一：

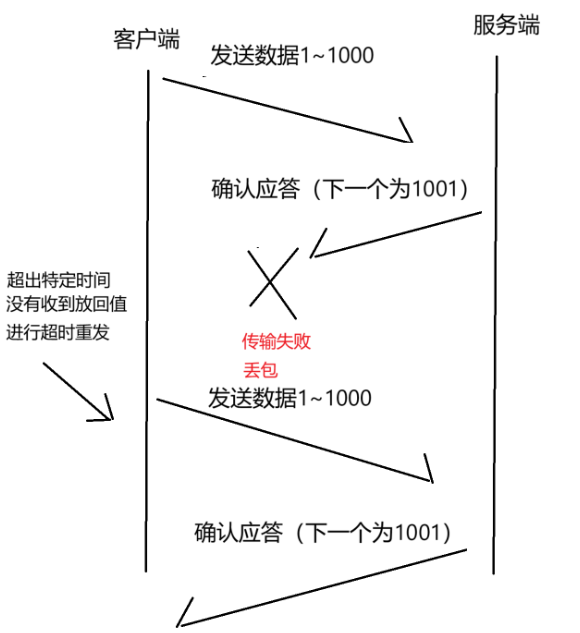

        情况二：

        在以上情况中，服务端会接受到重复的数据，那么TCP如果删除这些重复的数据呢？我们前面提到过序列号，TCP根据序列号就很容易进行去重操作，就很容易的解决了这个问题。

特定时间设定：不要太长，也不要太短，设定一个中间值*2即可

        假设长生送妹妹去补习班上课，但是长生忘记了妹妹今天有没有课，到了校门口，就跟妹妹说：你进去看看有没有同学和老师，如果没有就出来跟哥哥回家。随后妹妹就走了进去，那长生肯定也不能在外面死等啊，于是就估计了妹妹从校门口到教室的时间大概是6分钟，那么就计算一个来往路程时间，等个12分钟，如果12分钟后没出来，那么今天就要上课，如果出来了，今天就没上课。

2.4.连接管理

        TCP中重要的便是“三次握手”和“四次挥手”

        正常情况下，TCP要经过“三次握手”来建立连接，“四次挥手”来断开连接

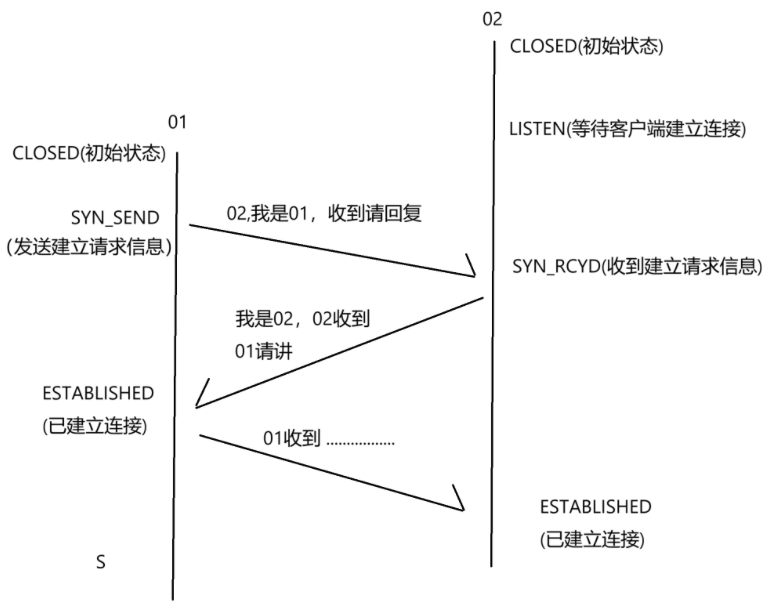

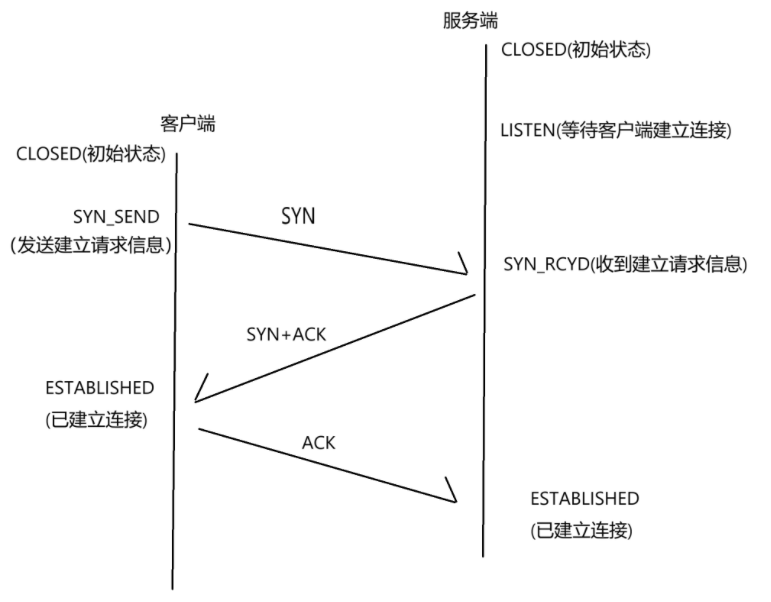

三次挥手：

        客户端和服务端都处于初始状态，服务端等待客户端发来消息，客户端给服务端发送建立请求信息，服务端接收到客户端的请求后，发送应答和建立连接请求消息给客户端，客户端接收到后就发送应答消息返回，此时两端建立连接，可以相互发送数据。

        就类似于军旅电视剧中用对讲机通信：

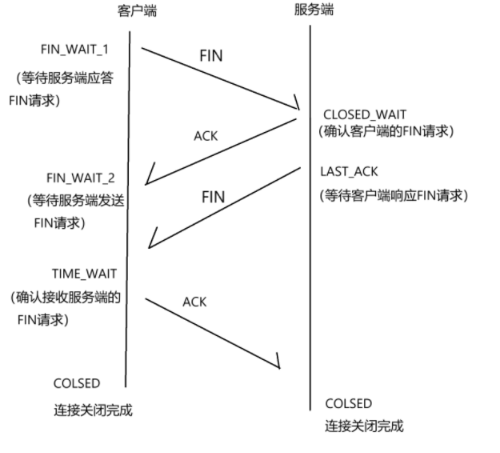

四次握手：

2.5.滑动窗口

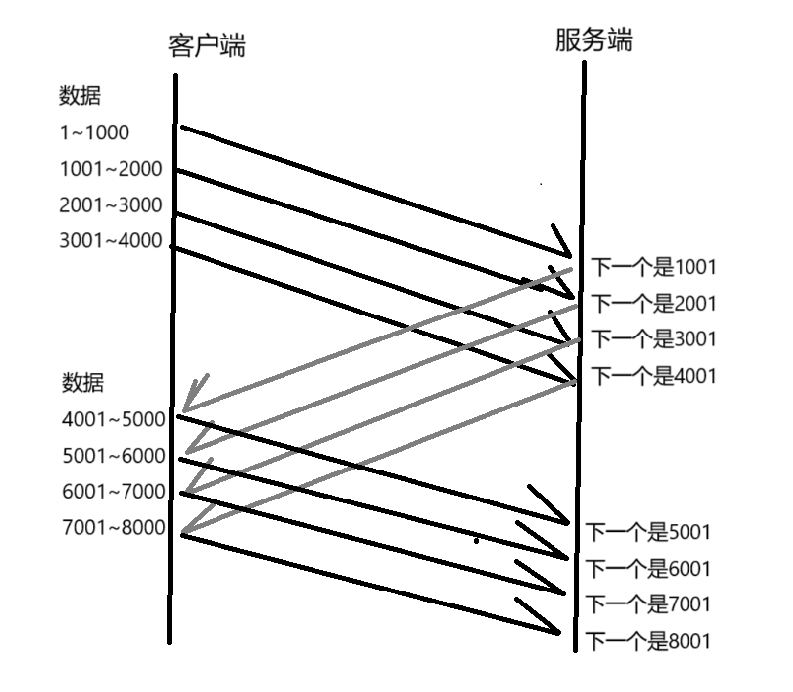

        滑动窗口就是一个固定大小的空间向前滑动，就像现实中的窗户。

        正常的数据包传输是由客户端与服务端进行一发一收的操作，虽然可靠性提高，可是这样速率和性能就大幅，那么我们就可以用滑动窗口来进行批量数据的传输。

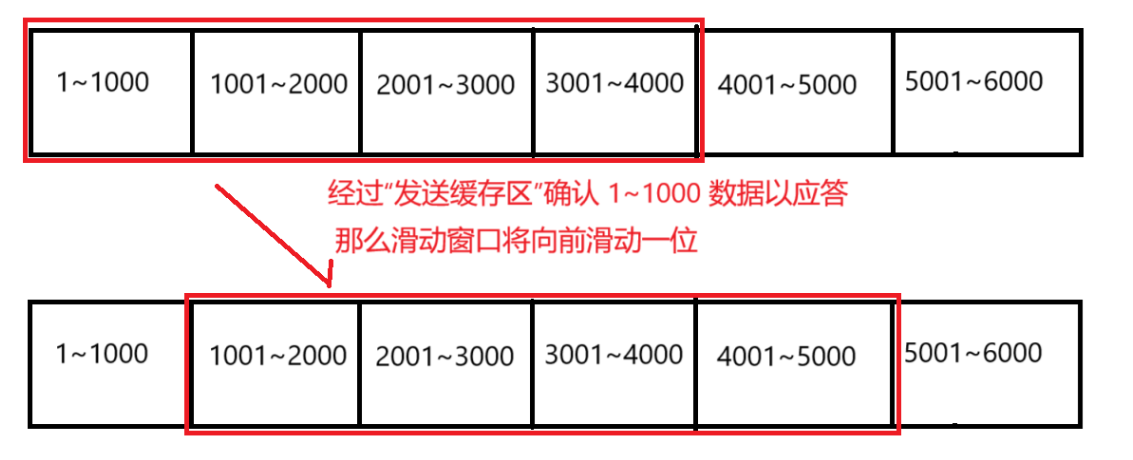

• 固定数量进行传输
• 接收到一个ACK值，滑动窗口就滑到下一个位置，传输该值，如何继续滑动
• 系统会为其分配一个“发送缓存区”来确认哪条数据发送完，然后滑动窗口就将哪个值丢弃
• 窗口越大，吞吐量越大

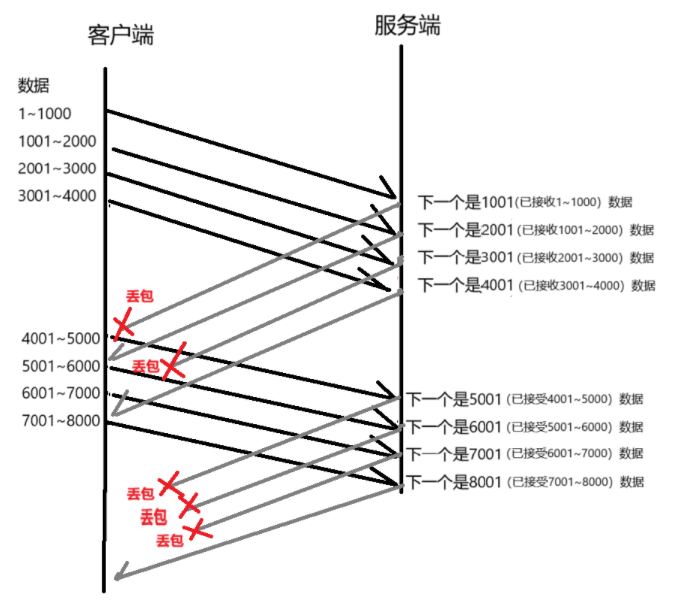

批量数据的传输肯定会出现丢包的情况

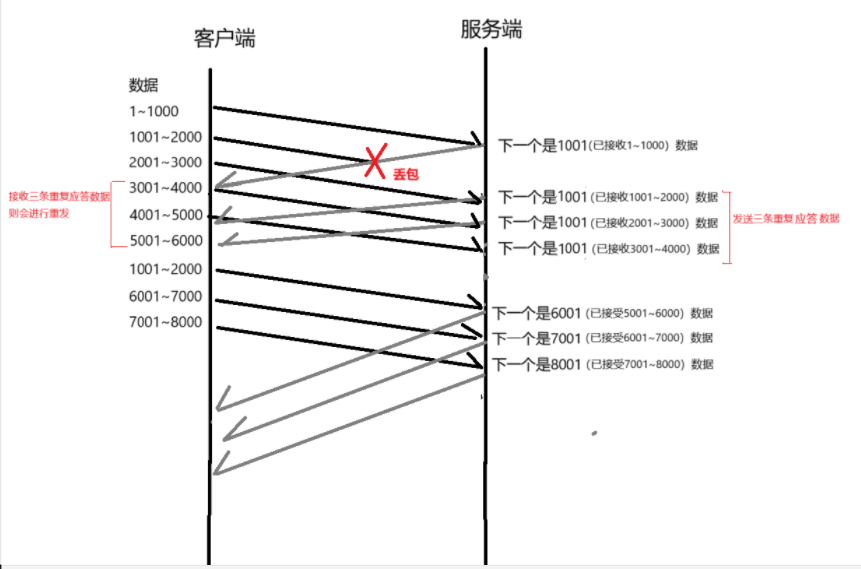

情况一（客户端的应答包丢失）：

当客户端接收三次重复数据时，就会重新发送丢包的那条数据

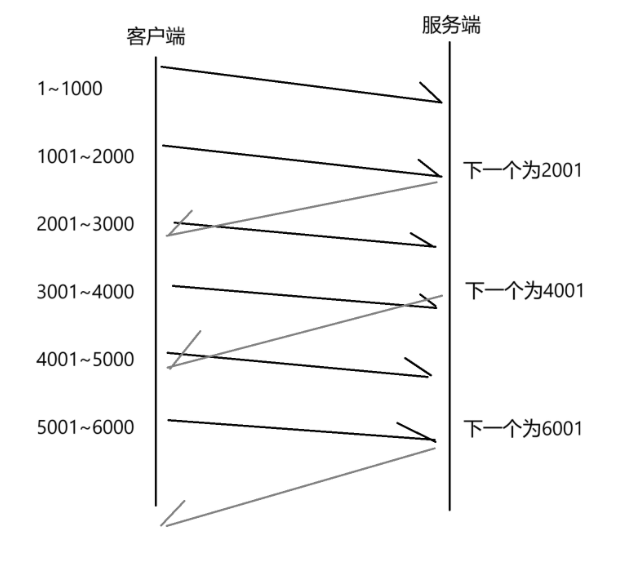

情况二（服务端的数据包丢失）：

服务端发送的ACK中，会包含前面所有ACK内容，所以即使前一个ACK丢失，但是后面一个ACK成功发送，也不会影响。

2.6.流量控制

        服务端处理数据的能力是有限的，当客户端发送过多的消息给服务端，就可能导致服务端的缓存区被冲垮，造成大量丢包的现象。

        于是TCP就提供了流量控制的机制，将数据由少量转多量进行发送，当服务端的缓存区到达极限时，就会停止发送ACK返回给客户端，当缓存区中的数据缓解时，就会发送试探窗口给客户端，让客户端继续发送数据给服务端。

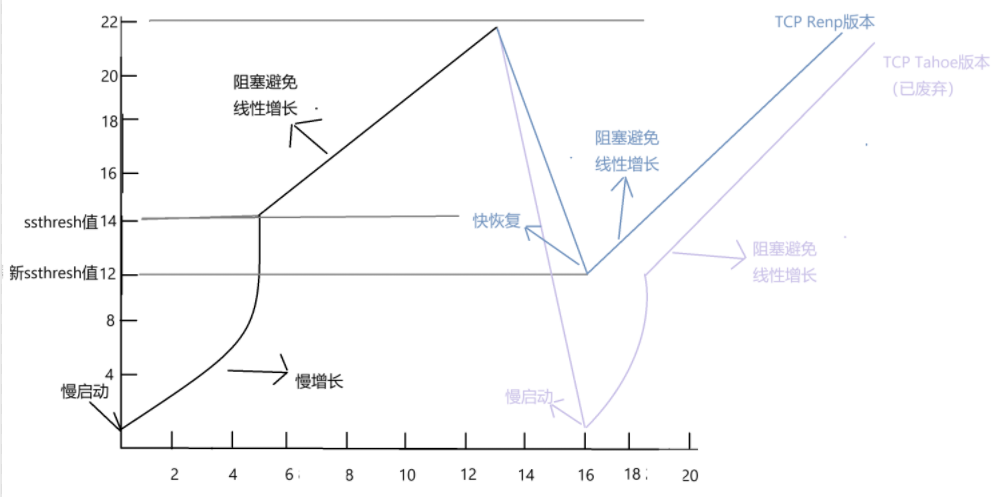

2.7.拥塞控制

        虽然流量控制能提高可靠性，但是相对速率来讲还是提升的较少，那么TCP就由“拥塞控制”这个机制，从可靠性和速率取中值来进行数据包传输。



慢启动 ：

        拥塞窗口从1开始增长，直到达到慢启动阈值

拥塞避免：

        当窗口超过阈值时，增长的方式变为线性增长

TCP Tahoe：

• 当数据包丢失时，会将拥塞窗口重置为1，并重新进入慢启动阶段
• 效率低，每次丢包时候都会降低发送速率

TCP Renp：

• 当检测到数据包丢失时，不会将拥塞窗口置为1，而是将ssthreh值设为拥塞窗口的一半，并将当前拥塞窗口置为新ssthreh值，再进行拥塞避免
• 效率高，减少了再丢包时产生速率的下降

        我们可以把拥塞控制的过程理解为恋爱，两个相遇相爱，很快到了热恋期，感情直线上升，热恋期过后，感情就缓缓上升，但随着两个人越来越了解，彼此的缺点也放大之后，两个人的感情到了临界点，受不了了，就会吵架（TCP Renp），甚至分手（TCP Tahoe），但过了冷静期之后，两个人又淡化了对方的缺点，甚至包容，又想起了对方的好，于是两人又和好，恢复了之前的感情~~

2.8.延迟应答

• 如果接收到客户端的数据就立刻返回ACK消息，那么返回的窗口大小就会很小
• 假设接收缓存区为1M，如果一次收到了500K的数据，那么立即返回的数据就是500K
• 处理的速度很快，实际上可能5ms就处理完500K的数据
• 但是500K还没到接收缓存区的极限，即使数据再大些也能处理得过来
• 那就可以延迟一下，等个10ms，这样窗口的数据可能就为1M
• 窗口越大，吞吐量就越高，速率也就也高
• 延迟应答就是为了合理利用窗口大小来提高吞吐量

举个栗子：

        疫情上网课时候，老师会布置线上作业，但是长生落下了8项作业没写，这时候班主任就发消息问长生为什么没做作业，那么长生这时有两个选择

选择一（立即应答）：

        直接回答：老师，我会补上的。

选择二（延迟应答）：

        先冷落班主任，然后狂补8项作业，补完后跟老师讲：不好意思老师，我写了忘记交了。

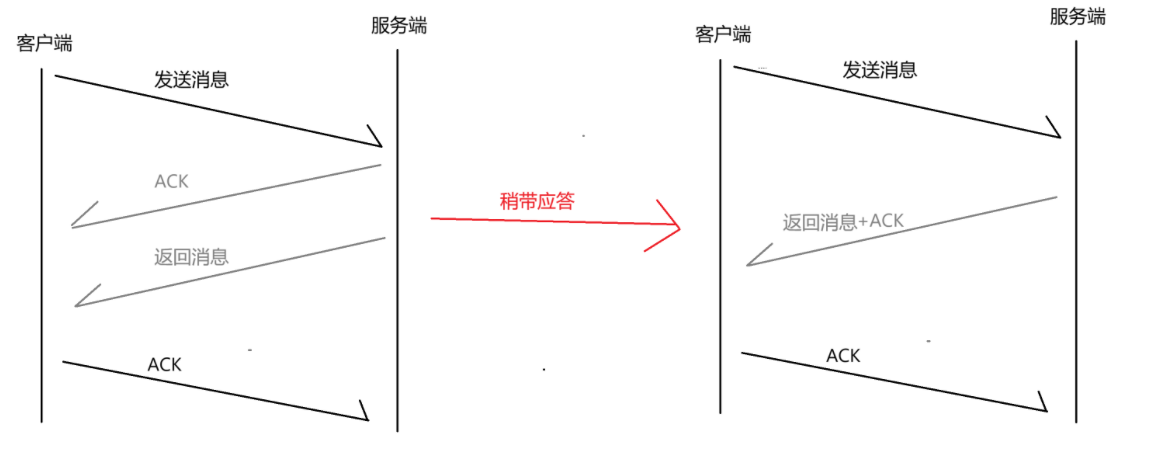

2.9.稍带应答

        服务端接收客户端的数据时，正常应该直接发送一个应答ACK数据包，但由于TCP会延迟应答，这个ACK就会延迟一段时间发送，而这一延迟就到了服务端的返回数据包发送给客户端，那就正好两个数据包一起发送。

        稍带应答会将ACK和要返回的数据包一起发送

        长生平时比较懒，中午吃完饭之后，碗就放在水池中没洗（ACK），然后到了晚上时候，又有碗(要返回的数据包)，此时水池的碗筷正好快堆满了，那么长生就把两次的碗一起洗了（捎带应答）~~

2.10.面向字节流

• 由于TCP内容有一个缓存区，所以TCP的读和写不需要一一匹配
• 当TCP读取一个100个字节的数据，他可以直接写100个字节数据，也可以分100次写1个字节数据
• 读取100个字节的数据时，即不用考虑如何读也不用考虑如何写，可以一次读所有字节数据，也可以分批次读取其中的字节数据

2.11.粘包问题

        粘包问题中的”包“是应用层的数据包，是指会将几个小段的数据粘成一给数据包，导致接受端区分不了原来的数据。





        TCP分批次的传输数据，最后都会到达接收端的”接收缓存区“，”接收缓存区“会将这些数据处理为一整串字符串——”aaaabbbbcccc“，那么到应用层的视角就看不出来原来的数据是怎样的，可能乱解读，一个字节一个字节或者是两个字节两个字节，就会导致传递错误的信息给用户。

解决方法：

1. 在发送数据的开头规定读取多少个字节数，那么应用层就直到该如何读取
2. 在每段数据的结尾设定一个分断号
3. 在数据的开头和结尾设定一个定界符（用的少）

2.12.异常问题

进程奔溃

• 进程奔溃表示对应的进程被关闭，而TCP不会因为进程的关闭而立即关闭，而是会保留一会，属于正常开关软件的情况。

正常关机

• 正常流程下的关机，会将所有线程先关闭，然后进入四次挥手状态
• 如果关机的比较慢，那么四次挥手很可能会执行完
• 如果关机的比较快，那么四次挥手不会被执行完
• 对端会正常放回ack和fin，但是传送的fin并没有得到回应，出发了超时重传之后也如此，那么对端就会直接断开连接

主机掉电（拔电源）

• 以台式机为例，拔掉电源后直接强制快速关机，根本来不及进入四次挥手状态
• 如果掉电的是接受端，发送方会反复发送信息，但没有ack返回时，会触发超时重传机制，到一定程度后，就会发送一个复位报文，断开连接。
• 如果掉电的是发送端，那么接收方会感受到对方突然没法消息，不知道是对端情况，可能是断电，也可能只是短时间内不想发消息，就会进行阻塞等待，那么肯定不能这么死等下去，于是就会触发TCP的”心跳包“，来判断对端是否还在。
• 心跳包：发送端会周期性（时间根据实际情况确定）发送一个没有内容的数据包，接受发会返回一个ack表示我还在，如果没有返回则表示接受发挂了~~

网线断开

• 与主机掉电同理
