PT8022W 单触控单输出 LED 调光 IC

1. 产品概述

    PT8022W 是一款电容式触摸控制 ASIC ，支持单通道触摸输入和单路 PWM 输出，可引脚配置

4 种功能。 PT8022W 主要应用于触摸调光 LED 灯具，具有低功耗、高抗干扰、宽工作电压范围、

灯光无频闪、外围器件少的突出优势。

2. 主要特性

工作电压范围： 2.4~5.5V

待机电流约 9uA@V

DD=5V&CMOD=10nF

单通道触摸输入

单路 PWM 输出，频率 20KHz

采用电荷分享方式实现触摸

可引脚配置 4 种功能

内置稳压源、上电复位和低压复位等硬件模块

内置实时环境自适应、高效数字滤波等软件算法

HBM ESD 优于 4KV

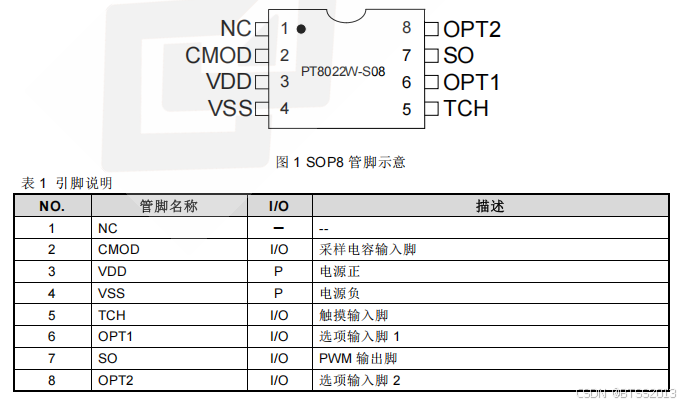

3. 封装及引脚说明

4、网址：www.baitaishengshi.com

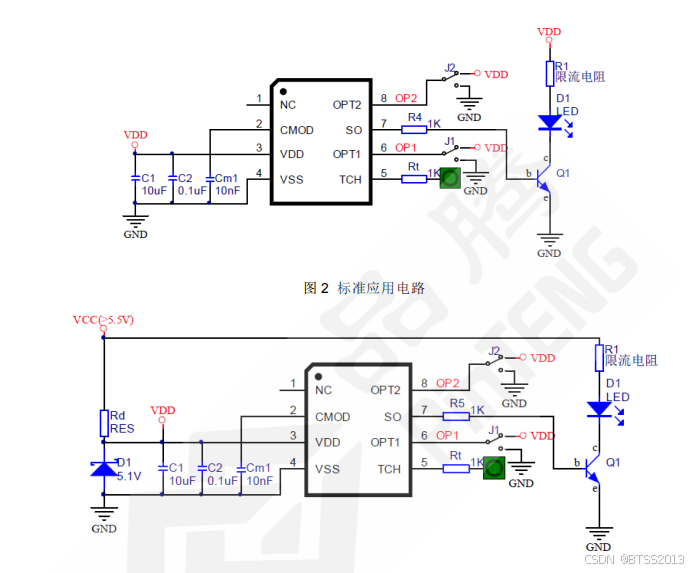

5、典型应用图
