 1  VPx部署【L2TP Over ipsec】

说明：在VPX上面，我们希望与分部建立VPX，保证与分部的财务部正常通信，另外还提供L2TP Over ISPEC功能，方便远程接入访问内部服务器等。当然我们也可以做详细的控制，根据需求而定。

 「模拟器、工具合集」复制整段内容
链接：https://docs.qq.com/sheet/DV0xxTmFDRFVoY1dQ?tab=7ulgil

 2  部署L2TP over ipsec功能

（1）定义用户名与密码[USG-GW]aaa[USG-GW-aaa]local-user ccieh3c password cipher ccieh3c[USG-GW-aaa]local-user ccieh3c service-type ppp说明：定义了一个用户名与密码。（2）定义地址池[USG-GW-aaa]ip pool 1 192.168.24.2 192.168.24.254说明：防火墙的地址池在AAA下定义的，定义了一个网段为192.168.24.0（3）定义虚拟模板[USG-GW]interface Virtual-Template 1[USG-GW-Virtual-Template1]ip address 192.168.24.1 24[USG-GW-Virtual-Template1]ppp authentication-mode chap[USG-GW-Virtual-Template1]remote address pool 1说明：这里定义了 一个地址，然后定义认证方式与调用地址池。（4） 开启L2TP功能[USG-GW]l2tp enable[USG-GW]l2tp-group 1[USG-GW-l2tp1]allow l2tp virtual-template 1[USG-GW-l2tp1]undo tunnel authentication说明：该功能开启了L2TP功能，并且调用了虚拟模板，不过注意的是一定要关闭隧道认证，因为那是给硬件客户端用的。（5）IKE定义[USG-GW]ike proposal 10[USG-GW-ike-proposal-10]encryption-algorithm 3des-cbc[USG-GW-ike-proposal-10]dh group2[USG-GW]ike peer l2tp[USG-GW-ike-peer-l2tp]pre-shared-key ccieh3c.taobao.com[USG-GW-ike-peer-l2tp]ike-proposal 10[USG-GW-ike-peer-l2tp]undo version 2说明：定义了一个IKE的策略，不使用默认的，这样无论是移动客户端还是PC都可以拨入，然后定义了一个对等体，定义了 预共享密钥，关联Proposal，注意关闭V2，L2TP要用V1搞定。

（6）IPSEC定义[USG-GW]ipsec proposal l2tp[USG-GW-ipsec-proposal-l2tp]encapsulation-mode transport[USG-GW-ipsec-proposal-l2tp]esp authentication-algorithm sha1[USG-GW-ipsec-proposal-l2tp]esp encryption-algorithm 3de说明：定义了一个IPSEC策略，并且定义一个模式必须为transport，然后策略建议是3DES与SHA1，方便主流的操作系统协商。（7）ACL定义【必须匹配】[USG-GW] acl 3003[USG-GW-acl-adv-3003]rule permit udp source-port eq 1701说明：IPSEC下面必须用ACL配置。匹配的是L2TP的端口号（8）定义动态策略 ISPEC模板[USG-GW]ipsec policy-template l2tp 1000[USG-GW-ipsec-policy-template-l2tp-1000]security acl 3003[USG-GW-ipsec-policy-template-l2tp-1000]ike-peer l2tp[USG-GW-ipsec-policy-template-l2tp-1000]proposal l2tp说明：定义一个动态策略IPSEC模板，因为L2TP的拨入是提供给任何人拨入的，所以不知道具体地址，必须用动态来配置。（9）定义静态策略模板关联动态，调用在接口[USG-GW]ipsec policy vpx_1 1000 isakmp template l2tp[USG-GW]ipsec policy vpx_2 1000 isakmp template l2tp说明：必须关联2个ipsec policy，。[USG-GW]int g0/0/1[USG-GW-GigabitEthernet0/0/1]ipsec policy vpx_1[USG-GW-GigabitEthernet0/0/1]int g0/0/2[USG-GW-GigabitEthernet0/0/2]ipsec policy vpx_2说明：在接口调用，因为一个接口只能调用一个IPSEC 策略，所以这里定义了2个。（10）创建Zone，关联虚拟接口[USG-GW]firewall zone name l2tp[USG-GW-zone-l2tp]set priority 30[USG-GW-zone-l2tp]add interface Virtual-Template 1（11）放行内网到VPx，VPx到内网的流量[USG-GW]firewall packet-filter default permit interzone trust l2tp说明：这里建议单独用一个Zone关联虚拟VPx接口，然后呢，双向放行该Zone的策略，这样的话，不会影响其他流量。（12）VPx需要放行的流量[USG-GW]policy interzone isp_dx local inbound[USG-GW-policy-interzone-local-isp_dx-inbound]policy 0[USG-GW-policy-interzone-local-isp_dx-inbound-0]policy service service-set udp esp l2tp[USG-GW-policy-interzone-local-isp_dx-inbound-0]policy destination 202.100.1.2 0[USG-GW-policy-interzone-local-isp_dx-inbound-0]action permit[USG-GW]policy interzone isp_lt local inbound[USG-GW-policy-interzone-local-isp_lt-inbound]policy 0[USG-GW-policy-interzone-local-isp_lt-inbound-0]policy service service-set udp esp l2tp[USG-GW-policy-interzone-local-isp_lt-inbound-0]policy destination 61.128.1.2 0[USG-GW-policy-interzone-local-isp_lt-inbound-0]action permit说明：放行isp_dx 、isp_lt到Local的流量，包括ESP UDP L2TP流量，因为L2TP与IPSEC都需要经过这些流量，默认防火墙是不处理的，所以需要放行，目的地址为自身的接口地址。当然UDP可以明确指定为500。

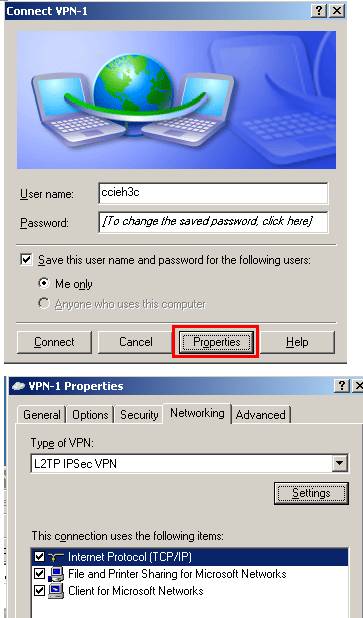

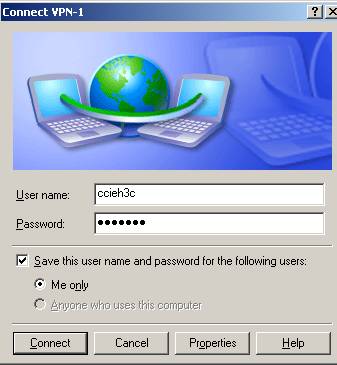

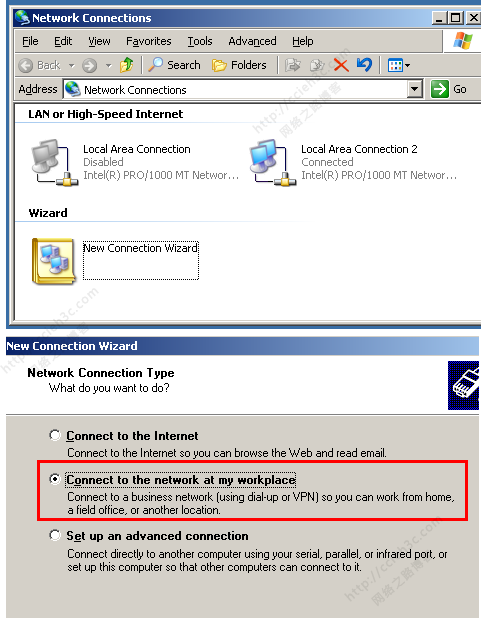

 3  测试拨号【PC客户端与移动客户端】

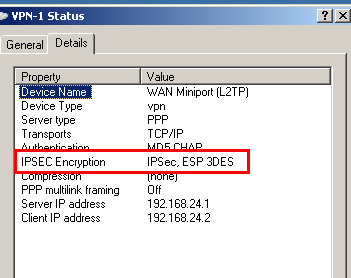

已经连接上去了。

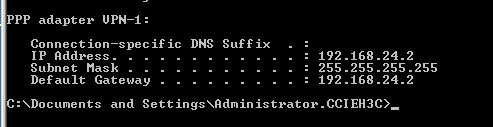

2、查看获取的IP地址

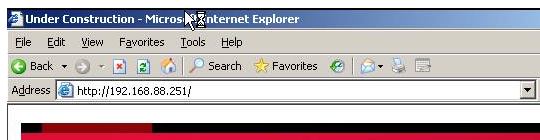

3、访问内部服务器测试

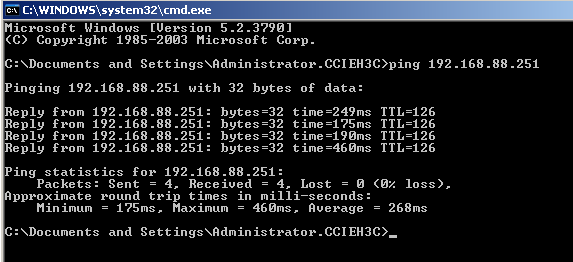

能访问到服务器。


可以看到可以访问对应的服务器。

4、访问外网

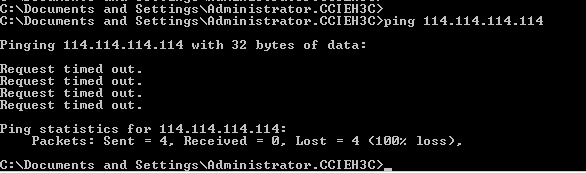

5、外网访问不了的解决办法

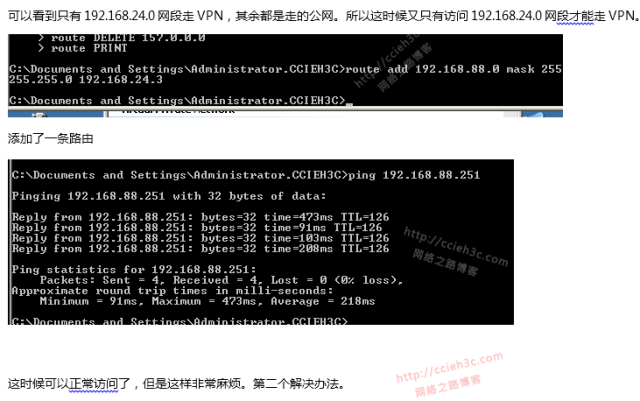

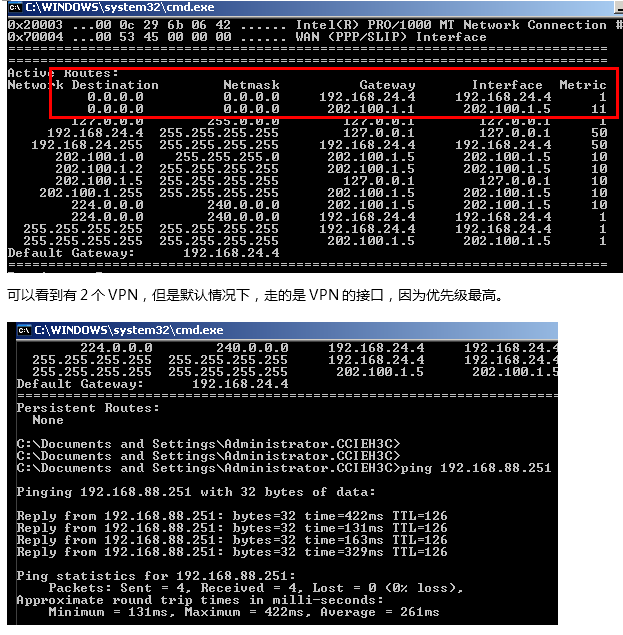

可以看到路由表，所有的流量都是发送给192.168.24.2，VPx的流量都走防火墙了，这样造成VPx的流量与访问公网的流量都走公网了。

 4  解决办法1、只让VPx的流量走VPx，其余走公网

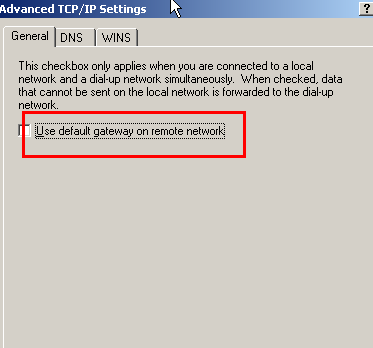

去掉这个沟。

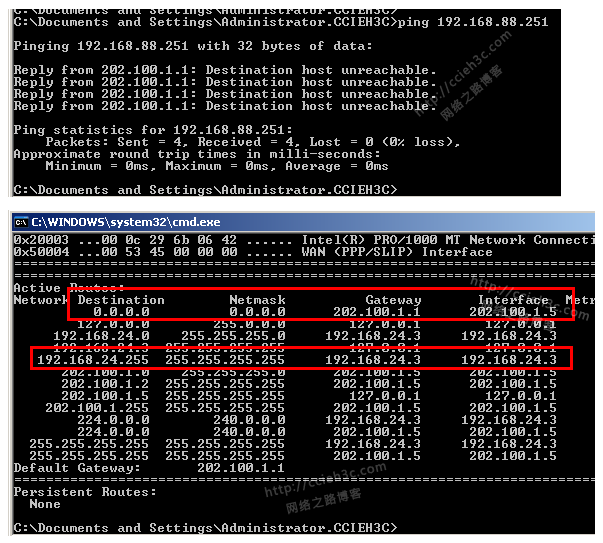

Ping 114.114.114.114没有任何问题。
但是访问内网。



 5  解决办法2、直接通过防火墙上网

部署NAT策略断开VPx连接，添加默认网关[USG-GW]policy interzone l2tp isp_dx outbound[USG-GW-policy-interzone-l2tp-isp_dx-outbound]policy 0[USG-GW-policy-interzone-l2tp-isp_dx-outbound-0]action permit[USG-GW]nat-policy interzone l2tp isp_dx outbound[USG-GW-nat-policy-interzone-l2tp-isp_dx-outbound]policy 0[USG-GW-nat-policy-interzone-l2tp-isp_dx-outbound-0]policy source 192.168.24.0 mask 24[USG-GW-nat-policy-interzone-l2tp-isp_dx-outbound-0]action source-nat[USG-GW-nat-policy-interzone-l2tp-isp_dx-outbound-0]easy-ip g0/0/1说明：这里放行哪个了L2TP访问外网的流量，并且做了一个源NAT转换。



可以看到都可以访问了。

 6  联通端的配置

[USG-GW]policy interzone l2tp isp_lt outbound[USG-GW-policy-interzone-l2tp-isp_lt-outbound]policy 0[USG-GW-policy-interzone-l2tp-isp_lt-outbound-0]action permit[USG-GW]nat-policy interzone l2tp isp_lt outbound[USG-GW-nat-policy-interzone-l2tp-isp_lt-outbound]policy 0[USG-GW-nat-policy-interzone-l2tp-isp_lt-outbound-0]policy source 192.168.24.0 mask 24[USG-GW-nat-policy-interzone-l2tp-isp_lt-outbound-0]action source-nat[USG-GW-nat-policy-interzone-l2tp-isp_lt-outbound-0]easy-ip g0/0/2说明：最终联通也可以访问的，这里不测试了。

 7  移动端测试【Android配置】

由于手头只有Android版本的，基于4.2的，iPhone系统设置也差不多

设置———-更多———-VPx——-创建一个L2TPover ipsec的———–密钥填写

由于不好截图，所以不能上图了，测试是没任何问题的。（写的时候的安卓版本才4.0，截图功能很烂）

 8  命令查看【虚拟接口】

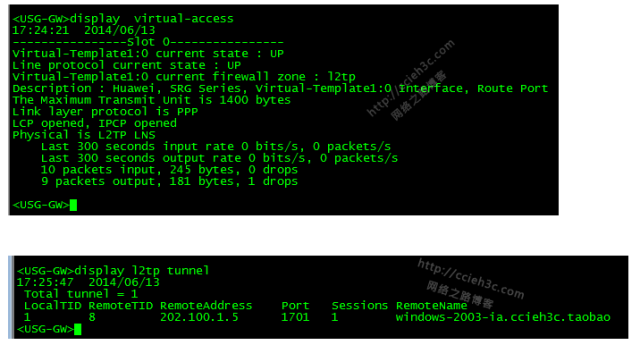

 9  扩展：关于SSLVPx说明

不管是USG还是下一代USG，SSLVPx的支持，特别是下一代USG支持的更好，默认授权就100个，而且能自由控制哪些流量走VPx，哪些正常走上网的，后续我们会推出SSL系列的。
