蓝桥杯嵌入式十六届赛前复习总结与准备

一.软件使用

赛点是没有网络的，要自己下载原件与数据包，这里给大家一个演示

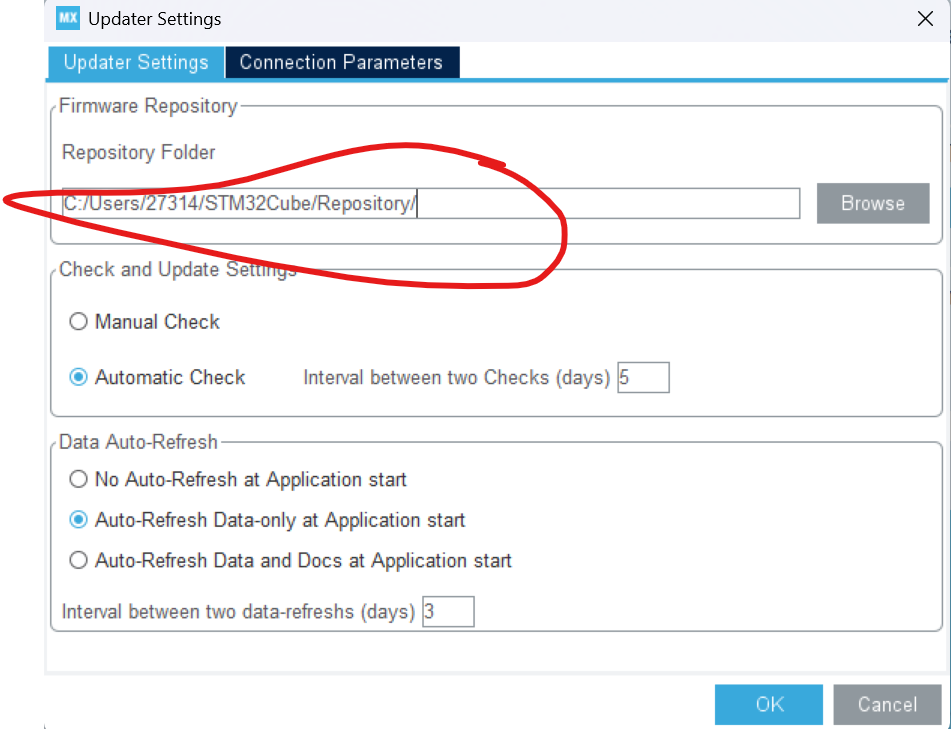

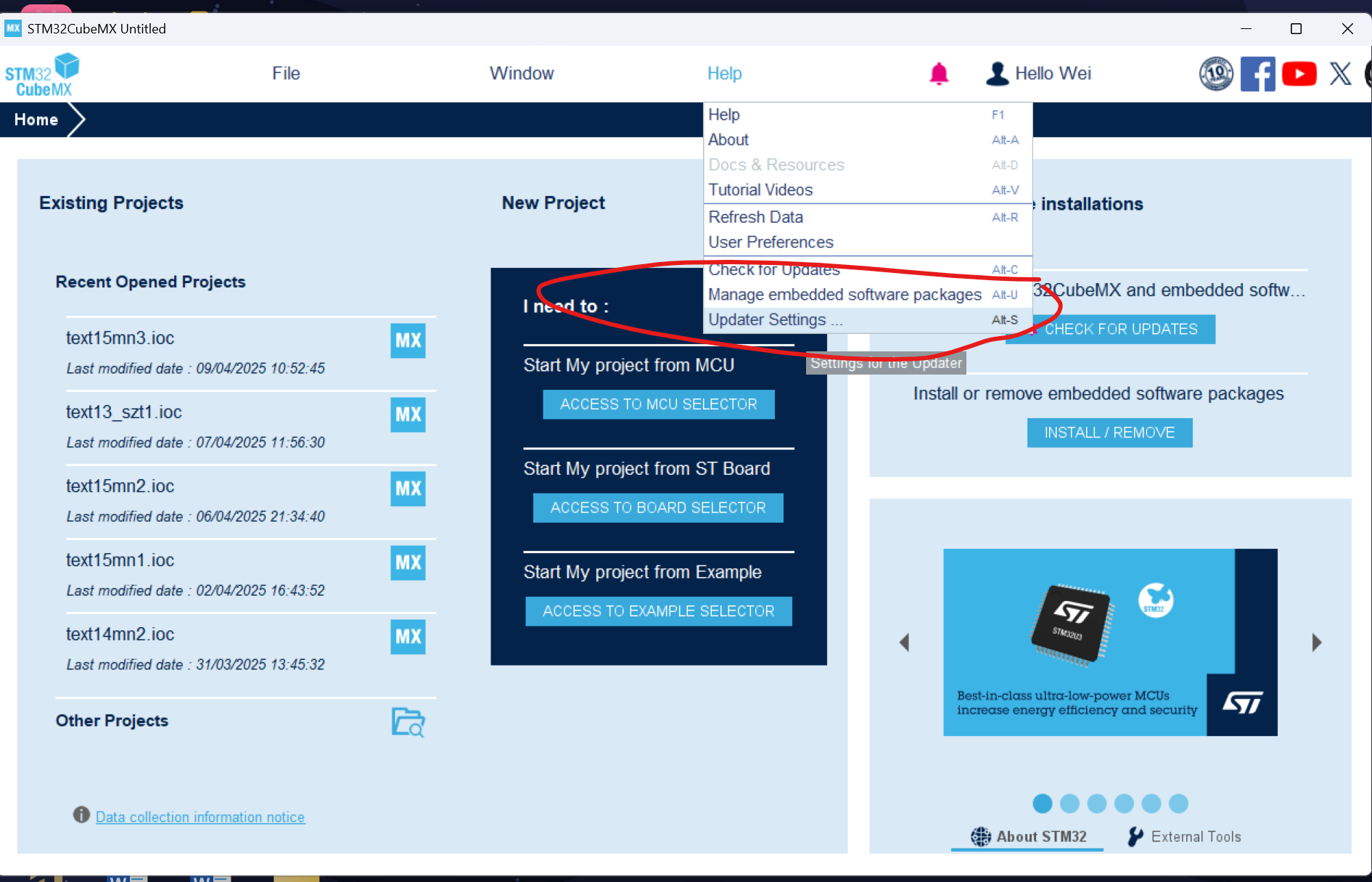

在updater Settings这里设置文件存放位置，为了方便查找和提交文件，建议在桌面建立一个文件夹来存放。

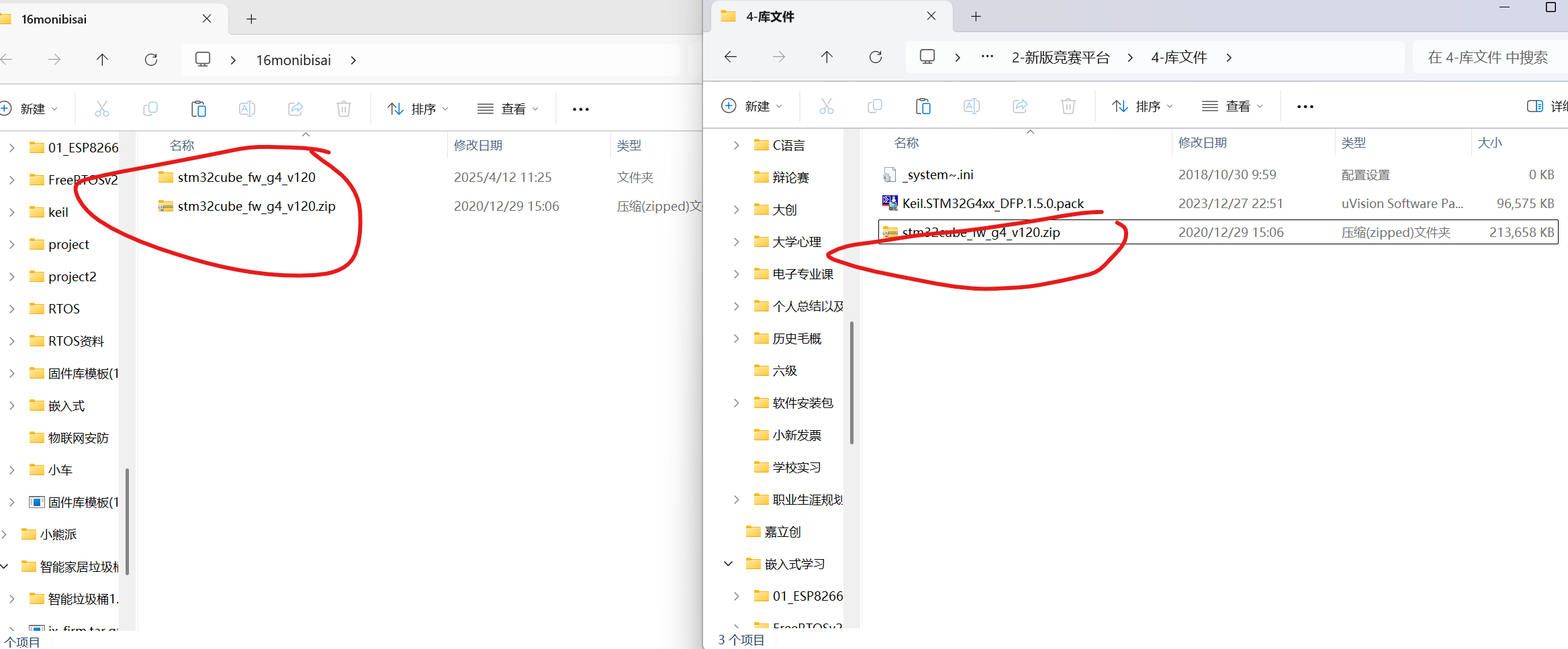

把赛点的芯片包复制到创建的文件夹然后解压缩

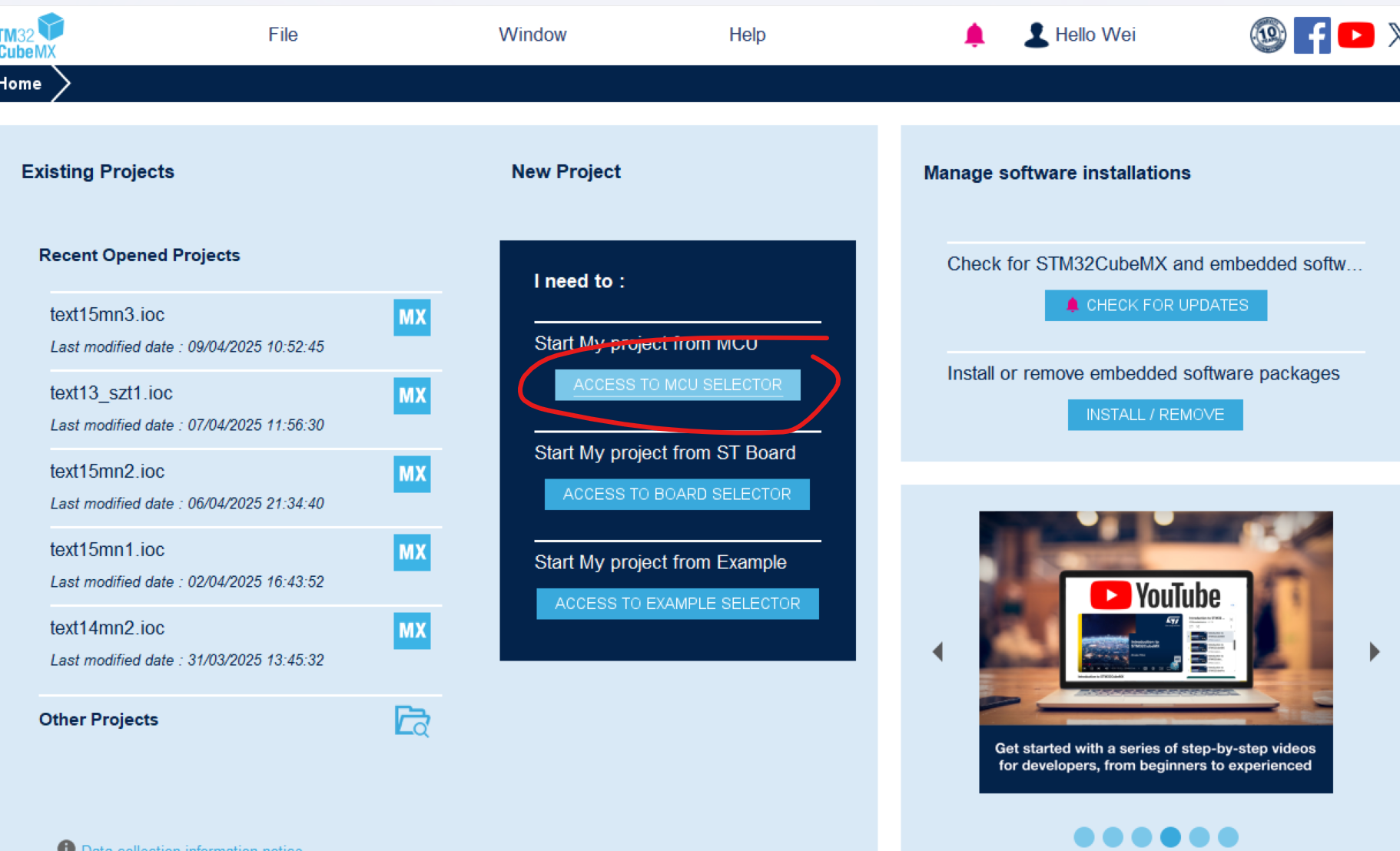

之后直接点击如图

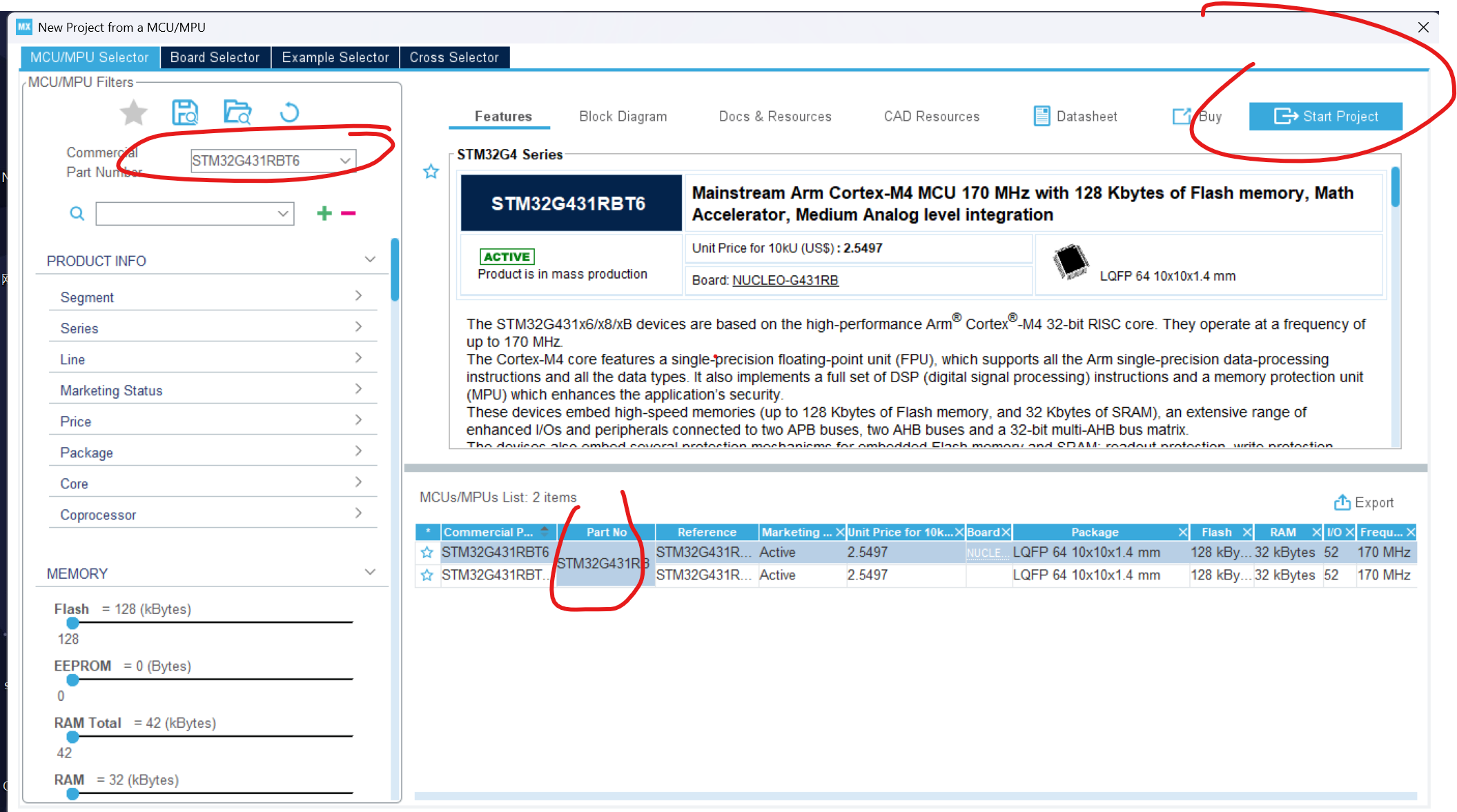

选着使用的芯片，开始工程

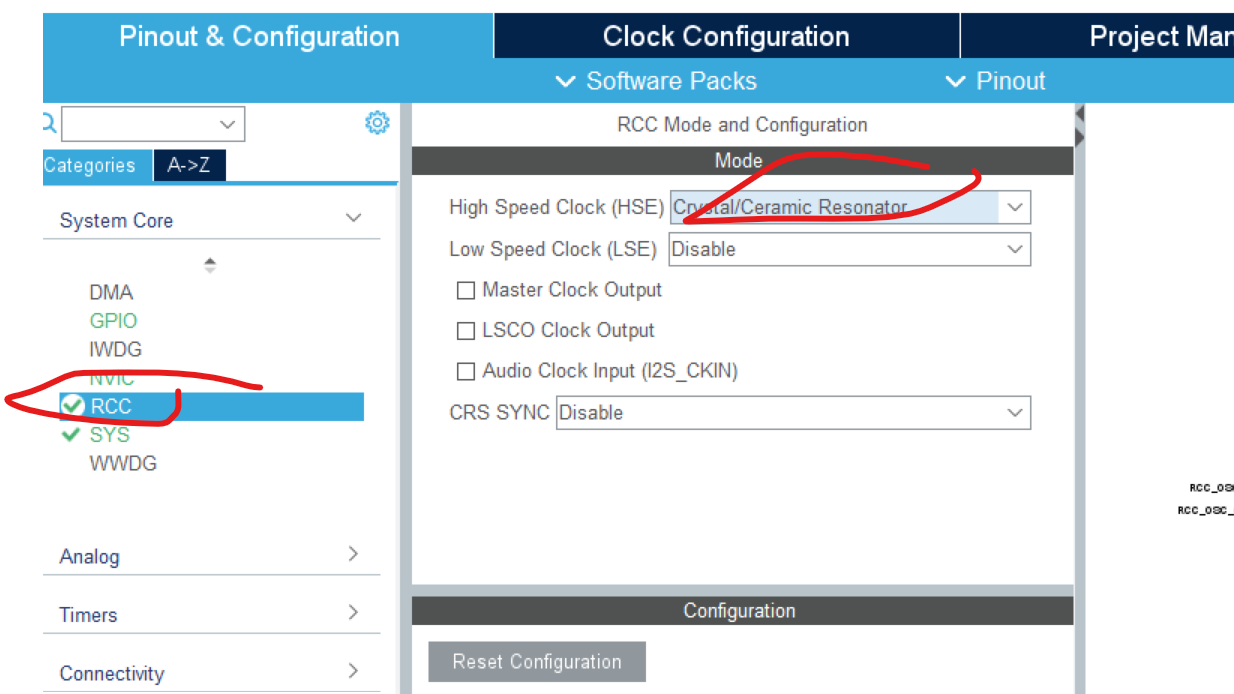

配置RCC

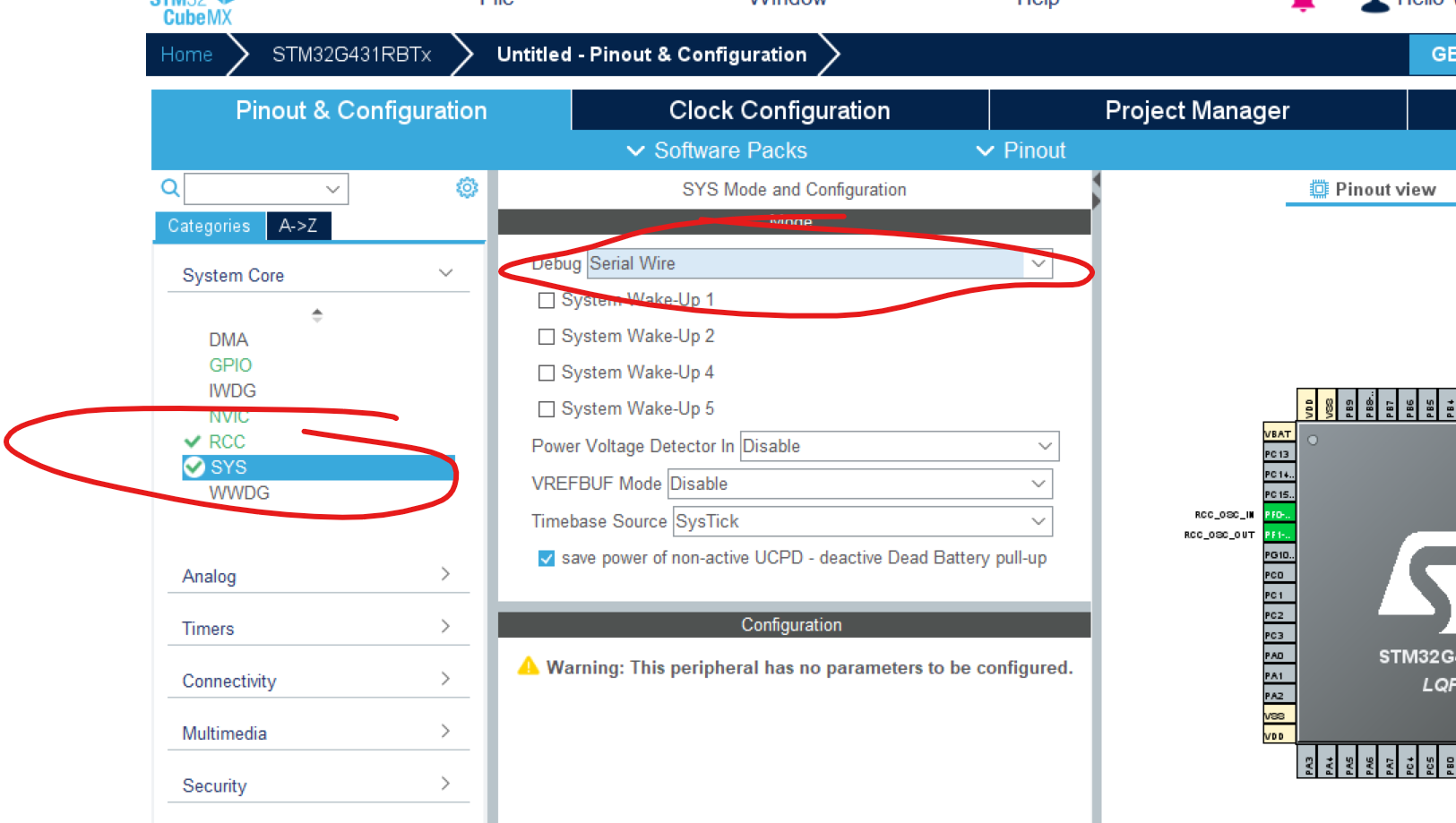

配置sys

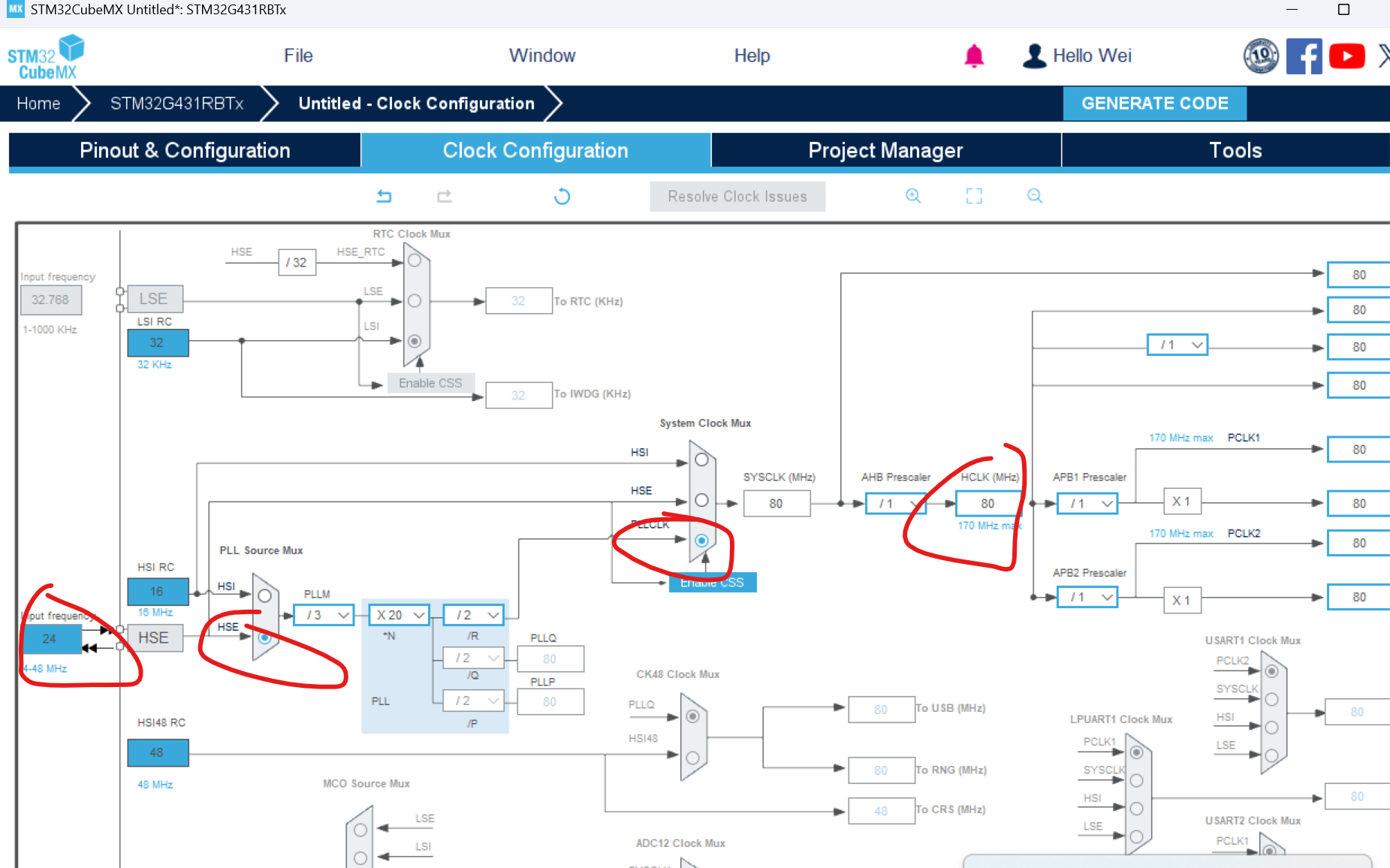

接着配置

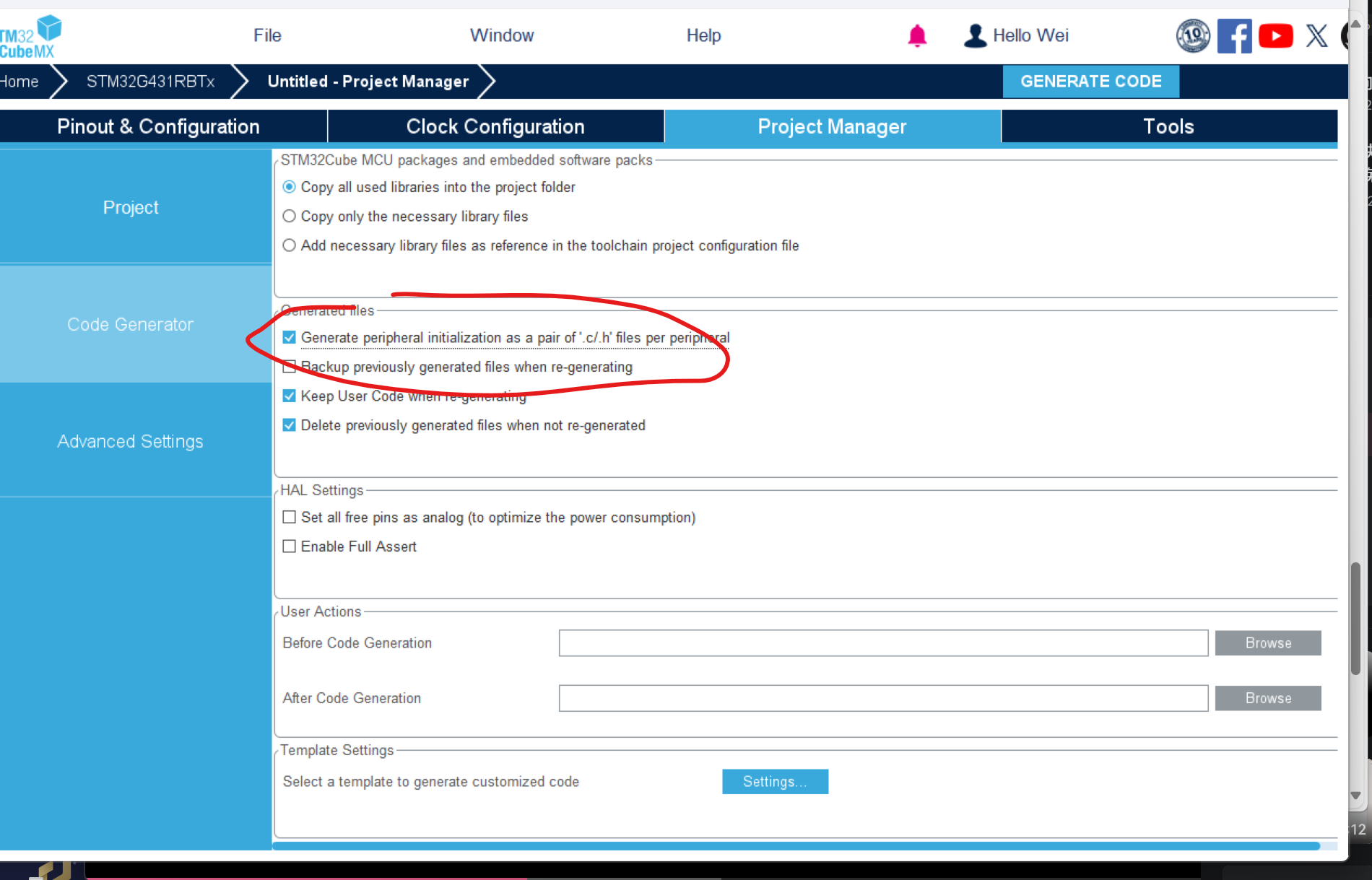

勾选生成.c.h文件

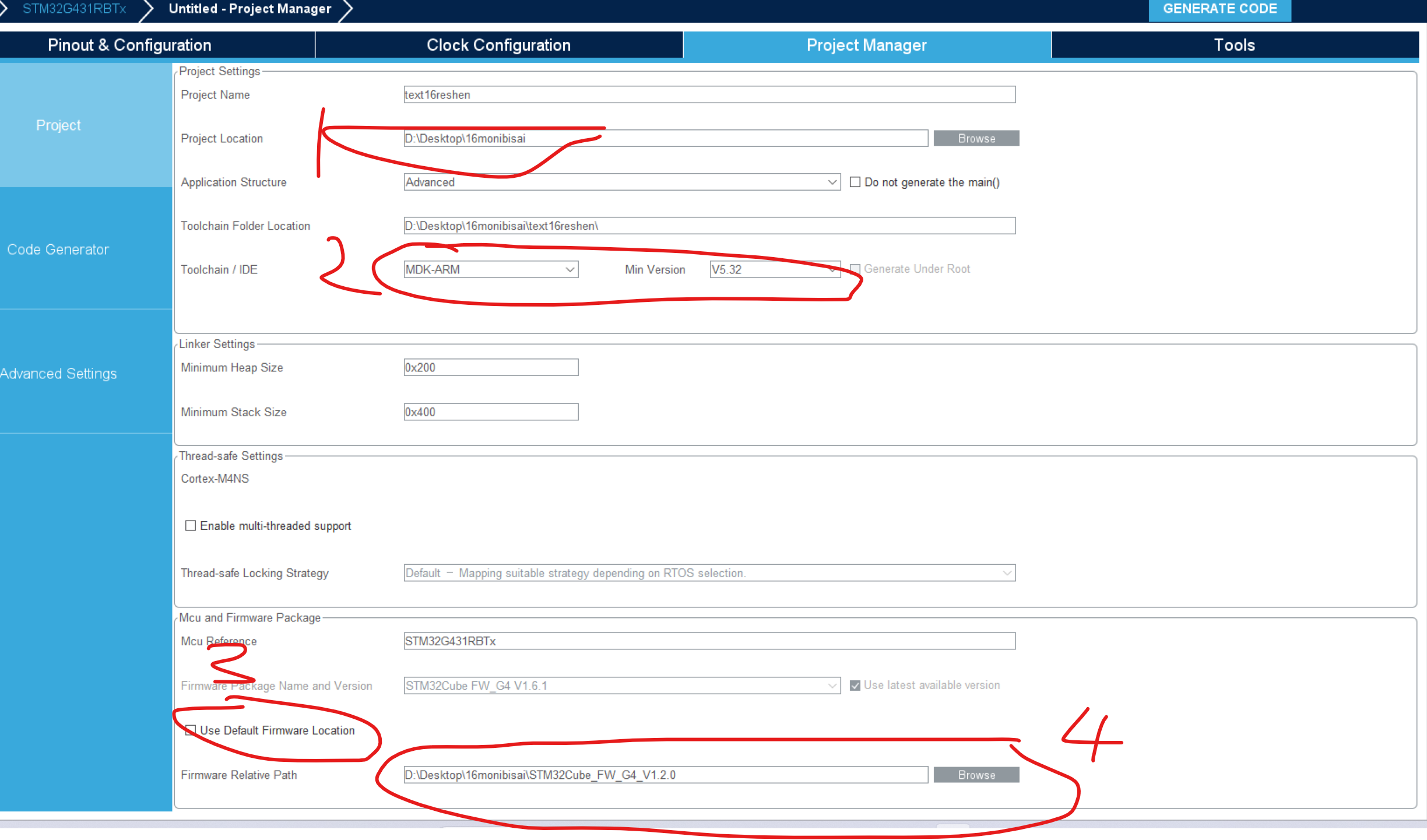

第一步，工程存放地方选刚才在桌面建立的文件夹

第二步，选择MDK-ARM

第三步,不勾选

第四步，选择刚才解压的

然后就可以生成代码了

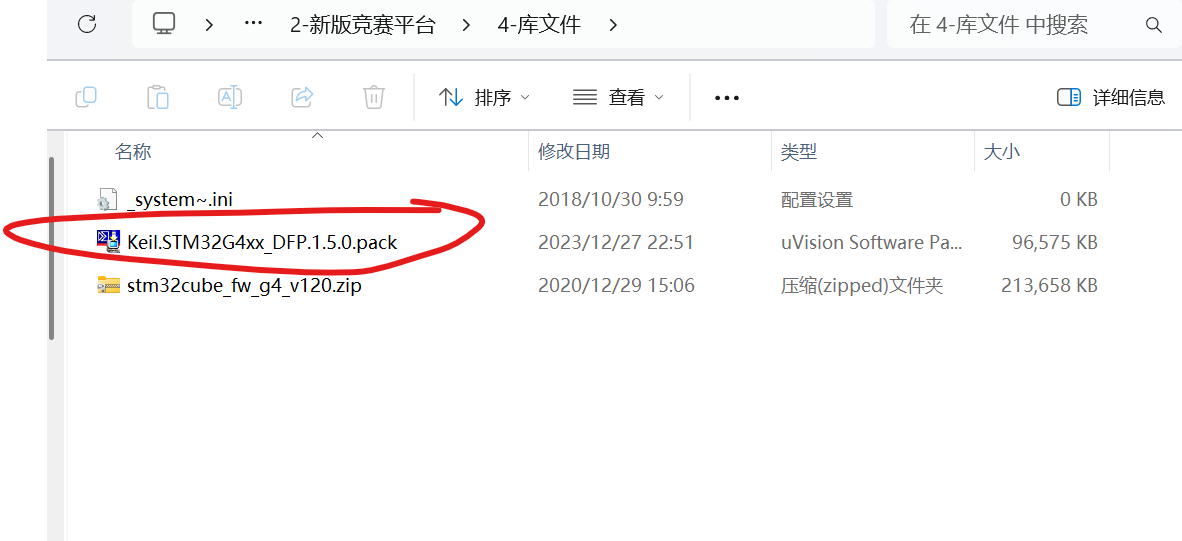

第一次使用没有芯片包的话还要去安装这个pck包

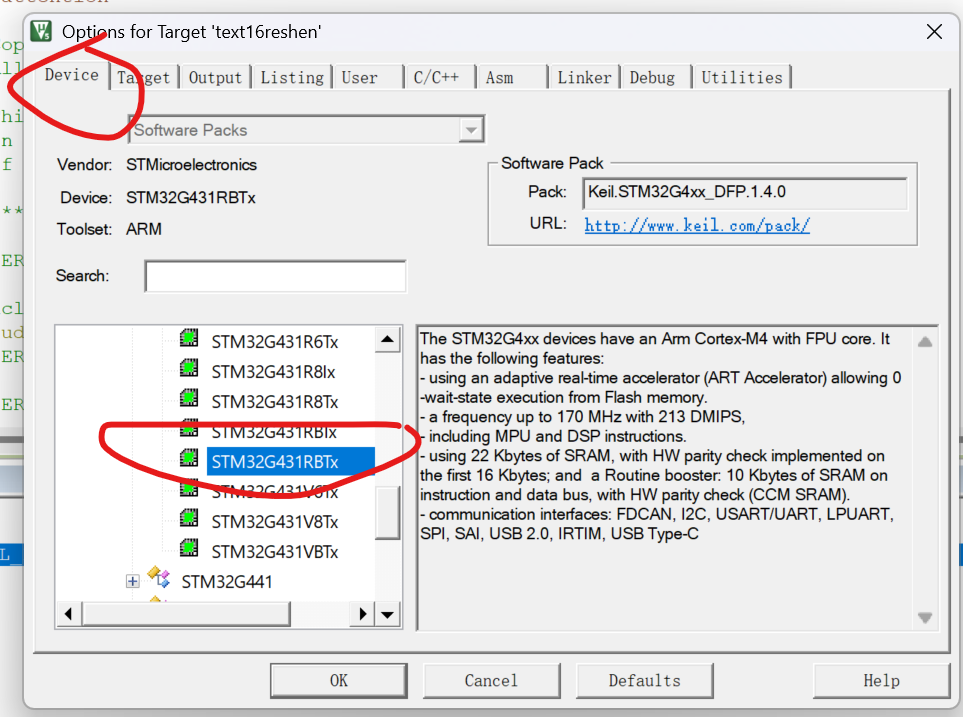

之后去添加我们使用的芯片

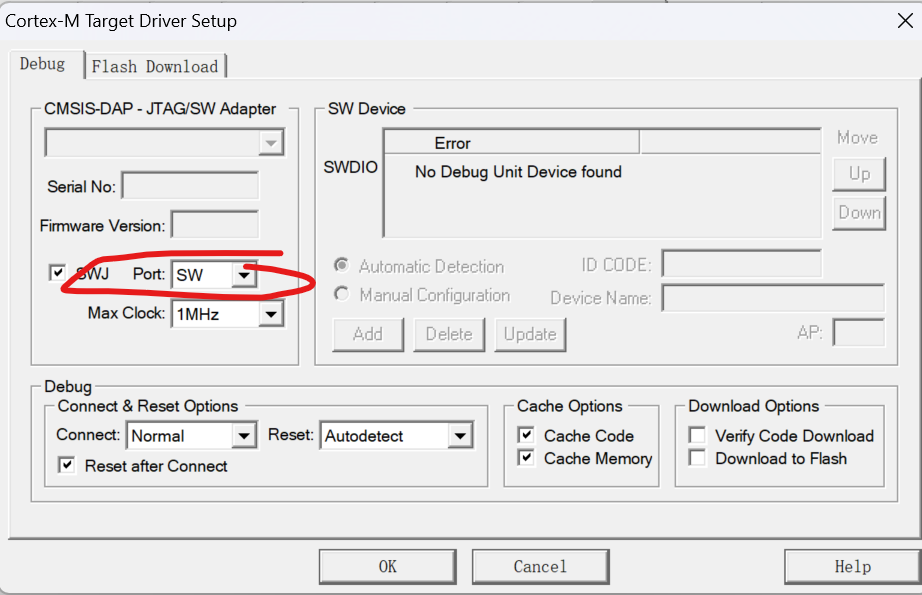

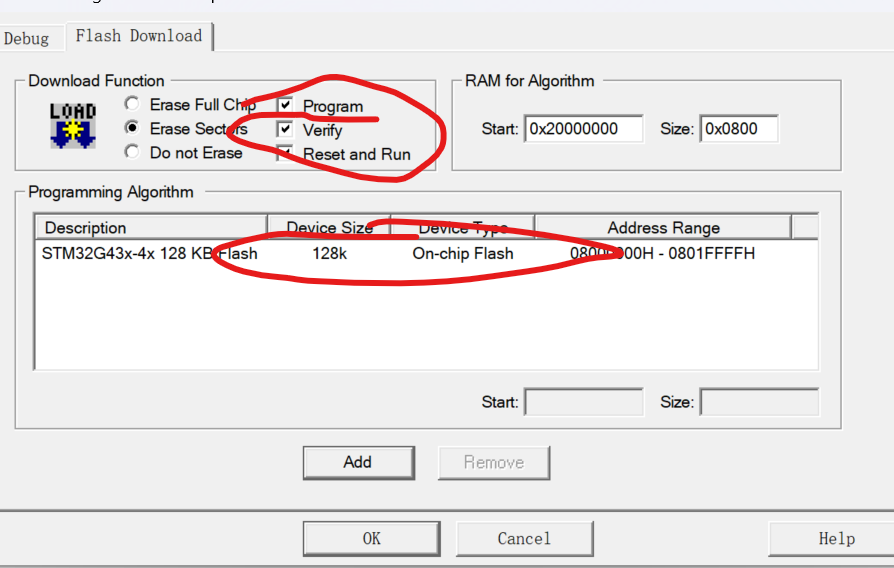

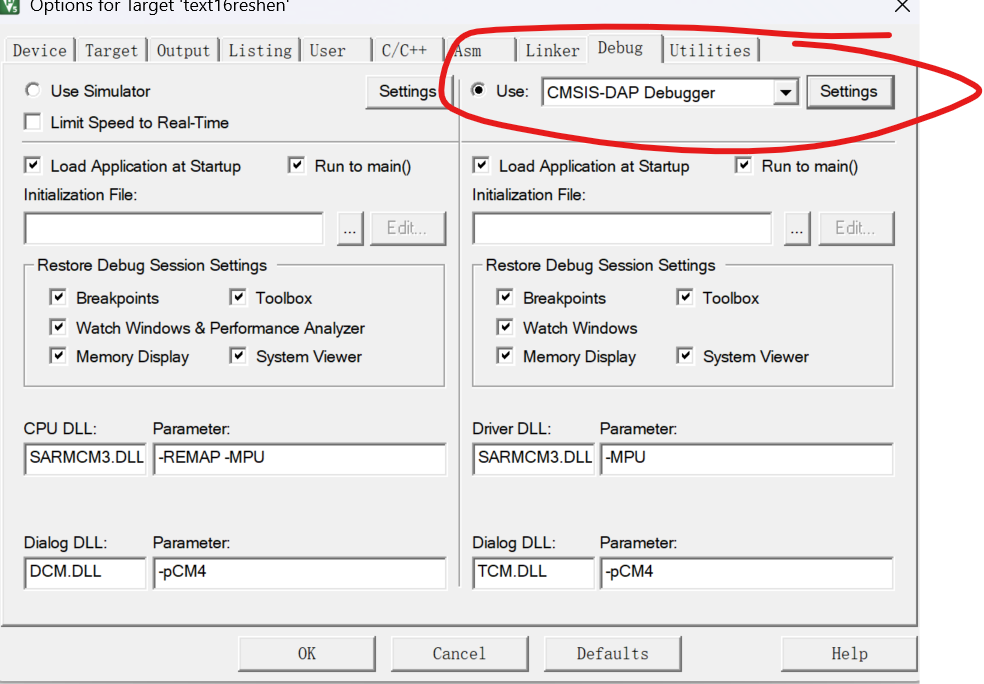

之后去修改

之后就可以正常使用了

二.基本配置

需要开中断的：定时器，串口、PWM（频率获取）

不需开启中断：PWM（输出）、ADC

需要内部时钟源的：PWM（输出）、定时器、PWM（频率获取）

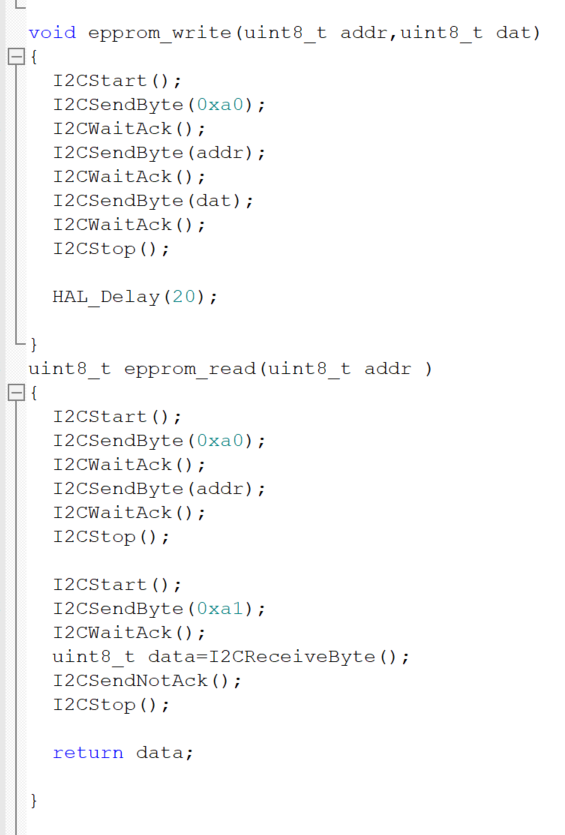

 （重点看）eeprom

添加文件

 添加之后去main初始化I2C

代码8行 6 行 6行

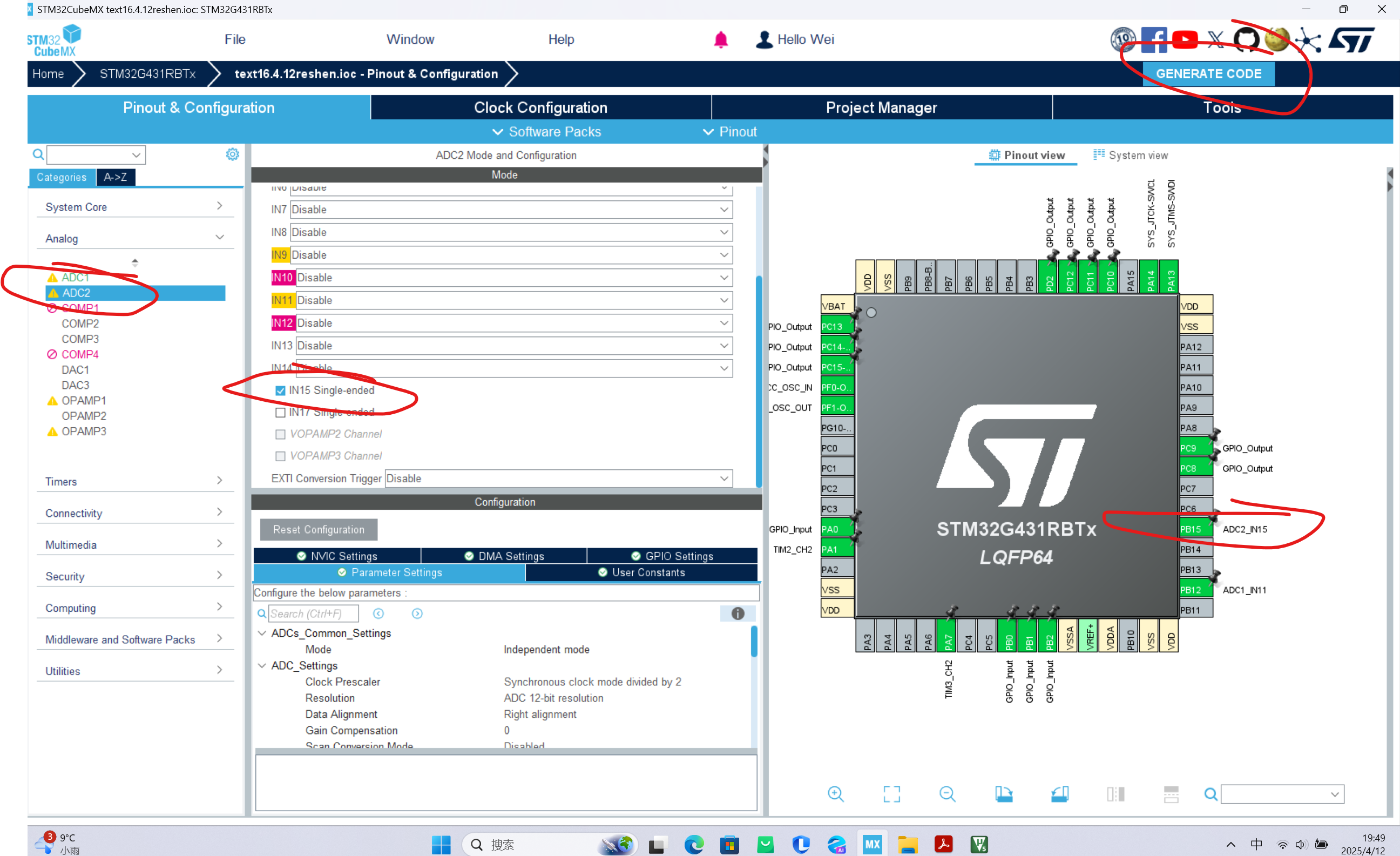

ADC没问题

开始ADC，获取ADC值

PWM引脚输入与捕获没问题

引脚PA7：PWM输出没问题

配置为PWM generation CHx

生成代码，开启捕获就行  HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);

要给CCR值不然错误噢

引脚PWM捕获没问题

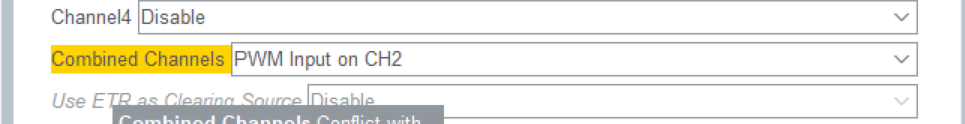

配置为

生成代码，开启    HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_2);

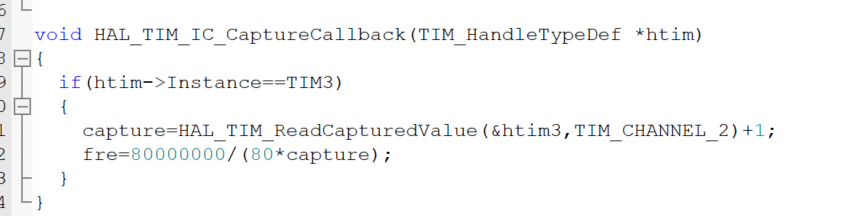

回调函数

R39、40控制频率

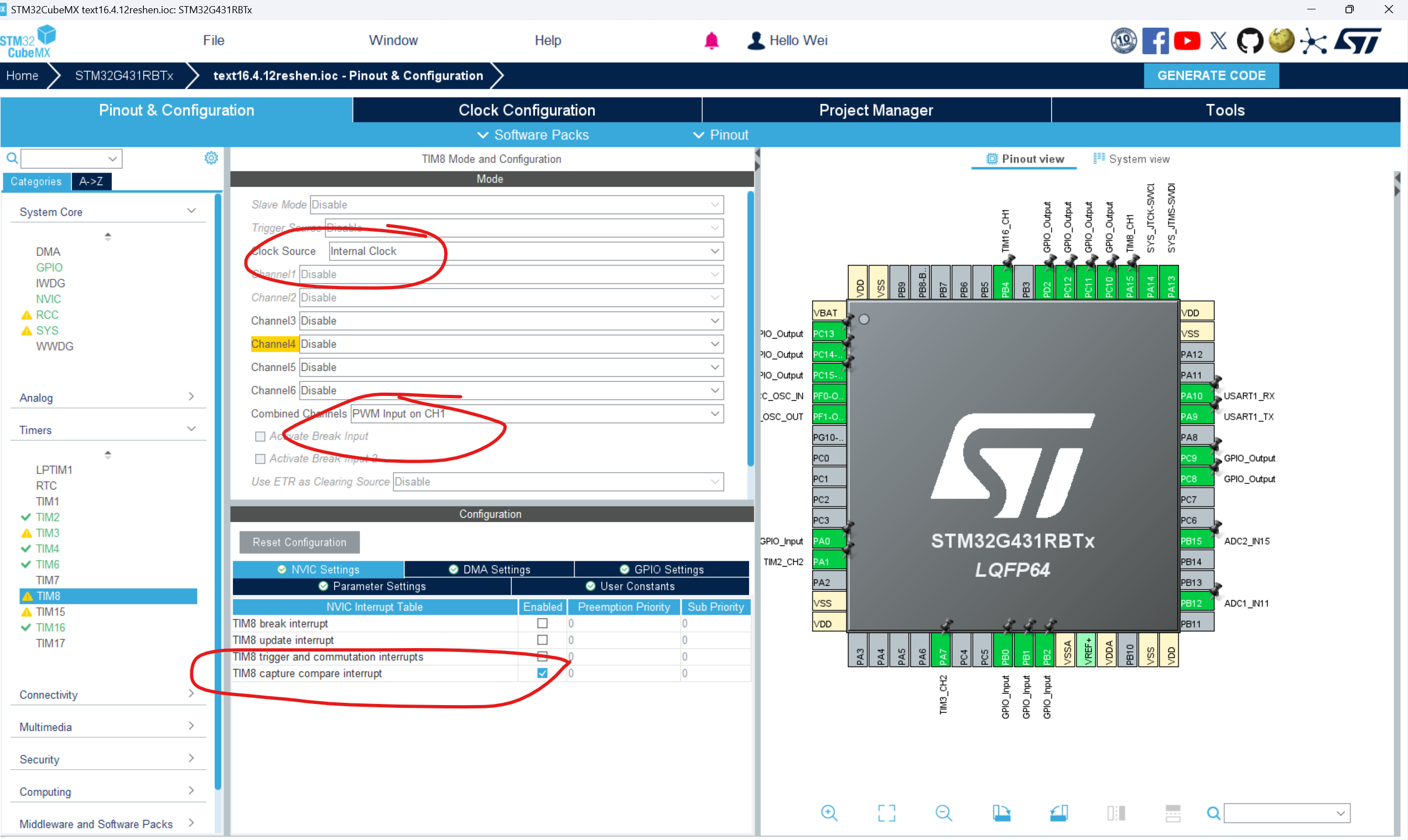

高级定时器捕获频率中断用capture

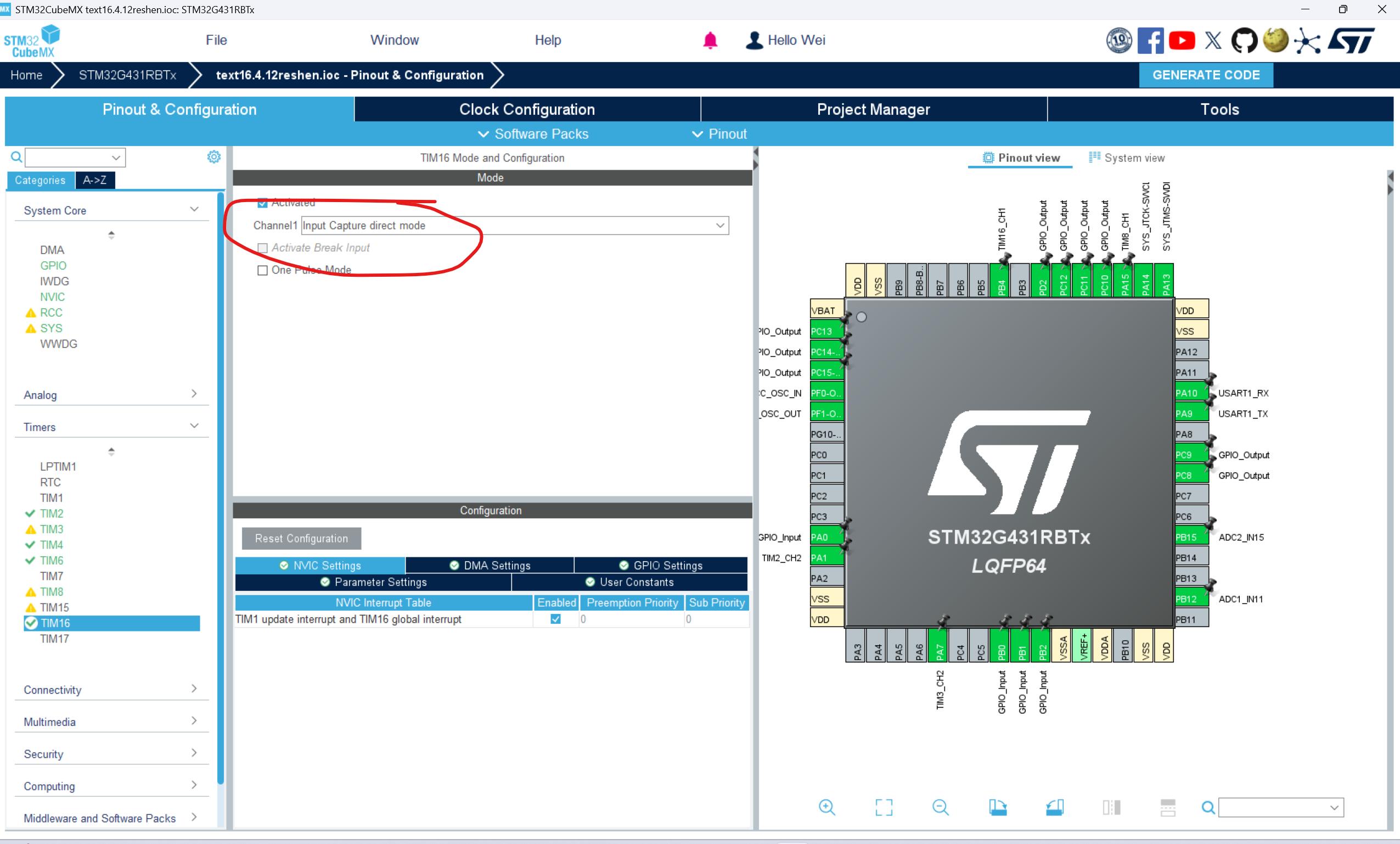

TIM16没有那个PWM input on CHx，可以用下面那个，然后配置一样，没有内部时钟源的配置可以不配置

定时器没有问题

TIM6也可以用定时，直接配置psc，ARR就是可以，然后开启    HAL_TIM_Base_Start_IT(&htim6);

TIM6这个没有内部时钟源的选项，直接激活使用

回调函数

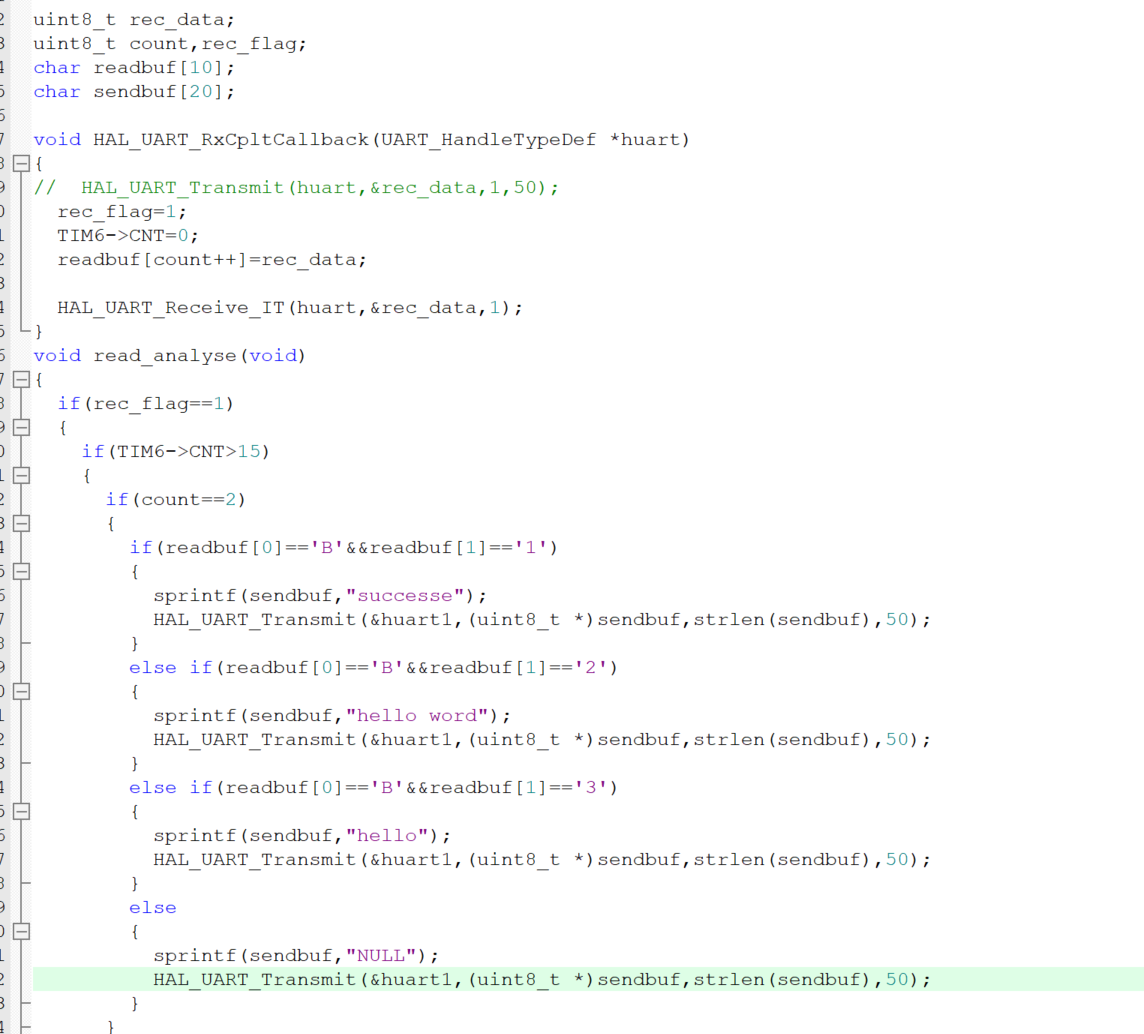

串口发送接收

专门用一个定时器来用于判断串口是否发送完成
