1. 简介

1.1 GAP协议

GAP（General Access Protocol），全称通用访问协议，它定义了低功耗蓝牙设备的发现流程，设备管理和设备连接的建立。

低功耗蓝牙设备定义了4种角色：

广播者（Broadcaster）：处于这种角色的设备通过发送广播 (Advertising) 让接收者发现自己。这种角色只能发广播，不能被连接。
观察者（Observer）：处于这种角色的设备通过接收广播事件并发送扫描 (Scan) 请求。这种角色只能发送扫描请求，不能被连接。
外围设备（Peripheral）：当广播者接受了观察者发来的连接请求后就会进入这种角色。当设备进入了这种角色之后，将会作为从设备 (Slave) 在链路中进行通信。
中央设备（Central）：当观察者主动进行初始化，并建立一个物理链路时就会进入这种角色。这种角色在链路中同样被称为主设备 (Master)。

1.1.1 广播

广播主要有 5 种类型：

可连接可扫描非定向广播（Connectable scannable undirected mode）：指可被任何设备发现并可连接。可扫描是指当对端设备发送扫描请求 (Scan Request) 时，本端设备需要回复扫描应答 (Scan Response)。
高占空比定向广播（High duty cycle directed event type）：只能被指定设备所发现和连接的广播，并且广播发送间隔用户不可调整由协议栈决定。
可扫描非定向广播（Scannable undirected mode）：可被任何设备发现，但是既不可扫描也不可连接。不可扫描是指当对端设备发送扫描请求时不会回应扫描应答，不可连接是指不能被任何设备连接。
不可连接非定向广播（Non-connectable undirected mode）：指可被任何设备发现但是不能被连接的广播。
可连接低占空比定向广播（Connectable low duty cycle directed mode）：同样是只能被指定设备所发现和连接的广播，但用户可修改广播间隔，最小和最大间隔不能小于100ms。

1.2 NimBLE

前面经典蓝牙相关的文章都是基于Bluedroid框架进行开发的，这个协议栈即支持经典蓝牙也支持低功耗蓝牙，因为它的兼容性高所以资源占用也较高，如果在开发前期确认不使用经典蓝牙的情况下，应更优先选择NimBLE框架。

NimBLE其实是Apache Mynewt中自带的一个蓝牙协议栈，而Apache Mynewt是一个适用于微处理器的操作系统。ESP-IDF相当于魔改了这个组件，在FreeRTOS系统下移植了进来。NimBLE最大的优点就是资源占用少，更加适用于微处理器设备；当然它只支持低功耗蓝牙。

官方文档：BLE User Guide

2. 例程

第一个例程搭建一个简单的观察者角色扫描周围的蓝牙设备，把扫描到的设备信息打印出来。第二个例程搭建一个简单的广播者角色，不断广播自己的信息，然后使用手机上的蓝牙调试助手查看信息。

2.1 menuconfig

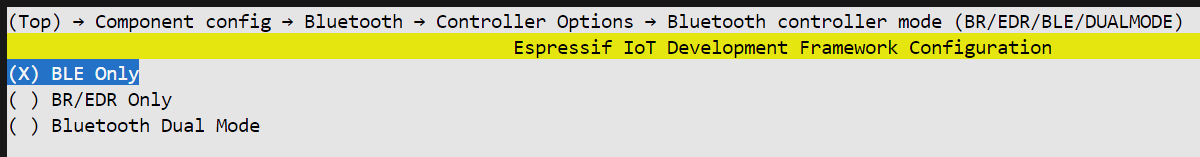

在写代码前要使能相关的menuconfig配置，不然是include不了相关的头文件的。首先配置蓝牙控制器为低功耗蓝牙模式。

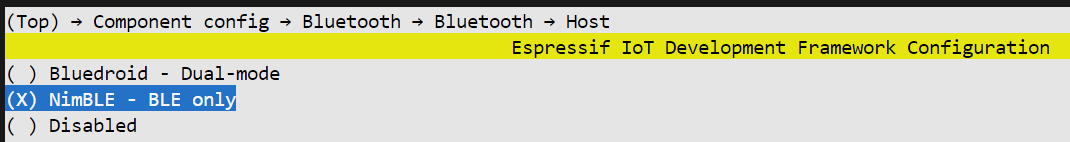

接着配置蓝牙主机协议栈为NimBLE。

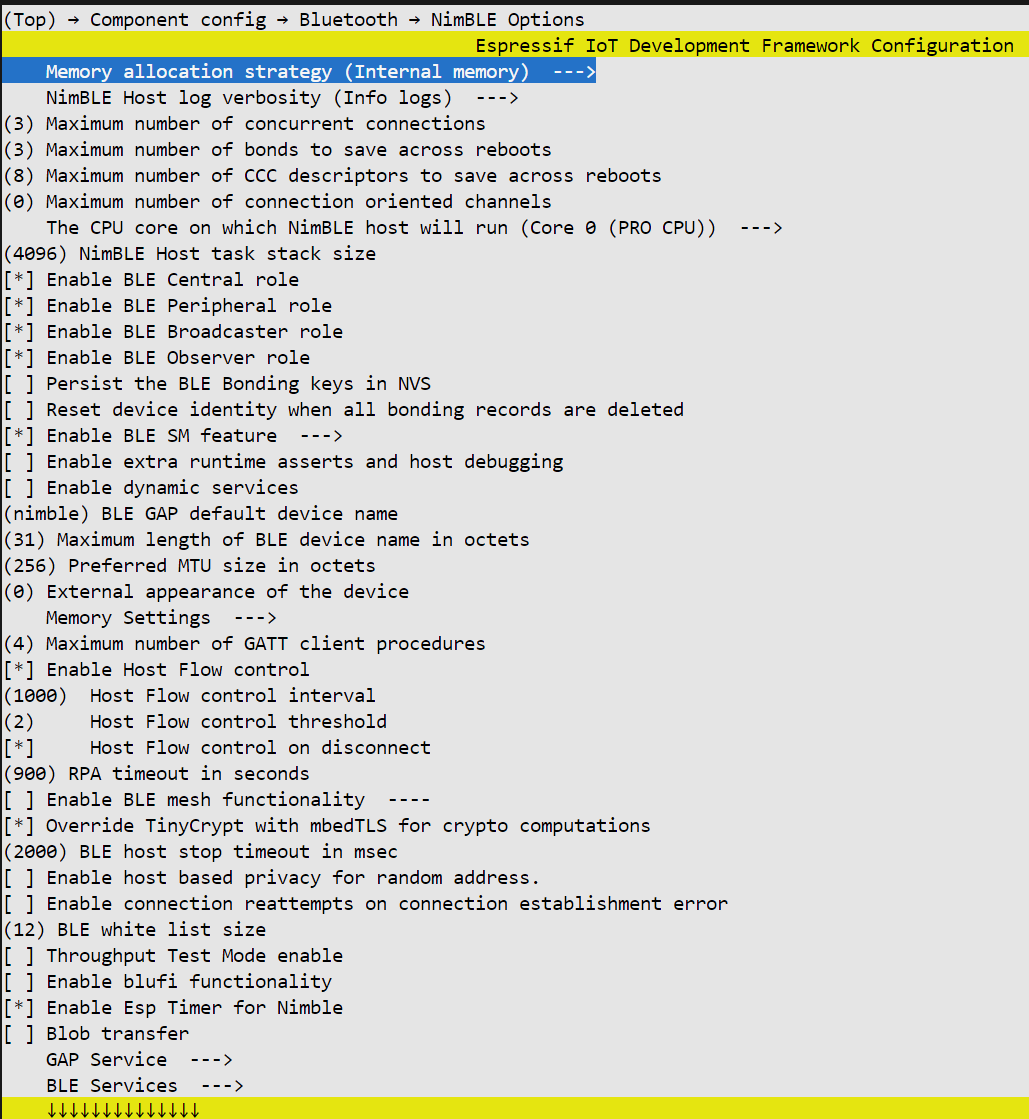

想更深度地定制的话可以看看协议栈配置这里，主要都是调整协议栈的一些运行配置，具体的作用基本一看就知道，一般来说都是保持默认即可。

按“S”保存配置，再按“Q”退出。

2.2 代码

#include <stdint.h>
#include <string.h>
#include <inttypes.h>
#include <stdbool.h>#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"#include "nvs.h"
#include "nvs_flash.h"
#include "esp_system.h"
#include "esp_log.h"#include "host/ble_gap.h"
#include "host/ble_hs.h"
#include "host/util/util.h"
#include "console/console.h"
#include "services/gap/ble_svc_gap.h"
#include "nimble/nimble_port.h"
#include "nimble/nimble_port_freertos.h"
#include "modlog/modlog.h"#define TAG "app"#define OWN_NAME "ESP32"#define BDASTR "%02X:%02X:%02X:%02X:%02X:%02X"
#define BDA2STR(x) (x)[0], (x)[1], (x)[2], (x)[3], (x)[4], (x)[5]static char * addr_str(const void *addr);
static void print_uuid(const ble_uuid_t *uuid);
static void print_adv_fields(const struct ble_hs_adv_fields *fields);
static int blecent_gap_event(struct ble_gap_event *event, void *arg);
static void blecent_scan(void);
static void blecent_on_reset(int reason);
static void blecent_on_sync(void);static char * addr_str(const void *addr)
{static char buf[6 * 2 + 5 + 1];const uint8_t *u8p;u8p = addr;sprintf(buf, "%02x:%02x:%02x:%02x:%02x:%02x",u8p[5], u8p[4], u8p[3], u8p[2], u8p[1], u8p[0]);return buf;
}static void print_uuid(const ble_uuid_t *uuid)
{char buf[BLE_UUID_STR_LEN];ESP_LOGI(TAG, "    %s", ble_uuid_to_str(uuid, buf));
}static void print_adv_fields(const struct ble_hs_adv_fields *fields)
{const uint8_t *u8p;int i;if (fields->flags != 0) {ESP_LOGI(TAG, "- flags=0x%02X", fields->flags);}if (fields->uuids16 != NULL) {ESP_LOGI(TAG, "- uuids16(%scomplete)=", fields->uuids16_is_complete ? "" : "in");for (i = 0; i < fields->num_uuids16; i++) {print_uuid(&fields->uuids16[i].u);}}if (fields->uuids32 != NULL) {ESP_LOGI(TAG, "- uuids32(%scomplete)=", fields->uuids32_is_complete ? "" : "in");for (i = 0; i < fields->num_uuids32; i++) {print_uuid(&fields->uuids32[i].u);}}if (fields->uuids128 != NULL) {ESP_LOGI(TAG, "- uuids128(%scomplete)=", fields->uuids128_is_complete ? "" : "in");for (i = 0; i < fields->num_uuids128; i++) {print_uuid(&fields->uuids128[i].u);}}if (fields->name != NULL) {char *name = malloc(fields->name_len);memcpy(name, fields->name, fields->name_len);ESP_LOGI(TAG, "- name(%scomplete)=%s", fields->name_is_complete ? "" : "in", name);free(name);}if (fields->tx_pwr_lvl_is_present) {ESP_LOGI(TAG, "- tx_pwr_lvl=%d", fields->tx_pwr_lvl);}if (fields->slave_itvl_range != NULL) {ESP_LOGI(TAG, "- slave_itvl_range=");ESP_LOG_BUFFER_HEX(TAG, fields->slave_itvl_range, BLE_HS_ADV_SLAVE_ITVL_RANGE_LEN);}if (fields->sm_tk_value_is_present) {ESP_LOGI(TAG, "- sm_tk_value=");ESP_LOG_BUFFER_HEX(TAG, fields->sm_tk_value, 16);}if (fields->sm_oob_flag_is_present) {ESP_LOGI(TAG, "- sm_oob_flag=%d", fields->sm_oob_flag);}if (fields->sol_uuids16 != NULL) {ESP_LOGI(TAG, "- sol_uuids16=");for (i = 0; i < fields->sol_num_uuids16; i++) {print_uuid(&fields->sol_uuids16[i].u);}}if (fields->sol_uuids32 != NULL) {ESP_LOGI(TAG, "- sol_uuids32=");for (i = 0; i < fields->sol_num_uuids32; i++) {print_uuid(&fields->sol_uuids32[i].u);}}if (fields->sol_uuids128 != NULL) {ESP_LOGI(TAG, "- sol_uuids128=");for (i = 0; i < fields->sol_num_uuids128; i++) {print_uuid(&fields->sol_uuids128[i].u);}}if (fields->svc_data_uuid16 != NULL) {ESP_LOGI(TAG, "- svc_data_uuid16=");ESP_LOG_BUFFER_HEX(TAG, fields->svc_data_uuid16, fields->svc_data_uuid16_len);}if (fields->public_tgt_addr != NULL) {u8p = fields->public_tgt_addr;for (i = 0; i < fields->num_public_tgt_addrs; i++) {ESP_LOGI(TAG, "- public_tgt_addr=%s", addr_str(u8p));u8p += BLE_HS_ADV_PUBLIC_TGT_ADDR_ENTRY_LEN;}}if (fields->random_tgt_addr != NULL) {u8p = fields->random_tgt_addr;for (i = 0; i < fields->num_random_tgt_addrs; i++) {ESP_LOGI(TAG, "- random_tgt_addr=%s ", addr_str(u8p));u8p += BLE_HS_ADV_PUBLIC_TGT_ADDR_ENTRY_LEN;}}if (fields->appearance_is_present) {ESP_LOGI(TAG, "- appearance=0x%04X", fields->appearance);}if (fields->adv_itvl_is_present) {ESP_LOGI(TAG, "- adv_itvl=0x%04X", fields->adv_itvl);}if (fields->device_addr_is_present) {u8p = fields->device_addr;ESP_LOGI(TAG, "- device_addr=%s", addr_str(u8p));u8p += BLE_HS_ADV_PUBLIC_TGT_ADDR_ENTRY_LEN;ESP_LOGI(TAG, "- addr_type: %d ", *u8p);}if (fields->le_role_is_present) {ESP_LOGI(TAG, "- le_role=%d", fields->le_role);}if (fields->svc_data_uuid32 != NULL) {ESP_LOGI(TAG, "- svc_data_uuid32=");ESP_LOG_BUFFER_HEX(TAG, fields->svc_data_uuid32, fields->svc_data_uuid32_len);}if (fields->svc_data_uuid128 != NULL) {ESP_LOGI(TAG, "- svc_data_uuid128=");ESP_LOG_BUFFER_HEX(TAG, fields->svc_data_uuid128, fields->svc_data_uuid128_len);}if (fields->uri != NULL) {ESP_LOGI(TAG, "- uri=");ESP_LOG_BUFFER_HEX(TAG, fields->uri, fields->uri_len);}if (fields->mfg_data != NULL) {ESP_LOGI(TAG, "- mfg_data=");ESP_LOG_BUFFER_HEX(TAG, fields->mfg_data, fields->mfg_data_len);}
}static int blecent_gap_event(struct ble_gap_event *event, void *arg)
{int rc = 0;switch (event->type) {/* 设备发现事件 */case BLE_GAP_EVENT_DISC:{ESP_LOGI(TAG, "[" BDASTR "] type: %d, data_len: %d, rssi: %d", BDA2STR(event->disc.addr.val), event->disc.event_type, event->disc.length_data, event->disc.rssi);/* 解析 */struct ble_hs_adv_fields fields;rc = ble_hs_adv_parse_fields(&fields, event->disc.data, event->disc.length_data);if (rc != 0) {break;}/* 打印 */print_adv_fields(&fields);break;}/* 设备发现完成 */case BLE_GAP_EVENT_DISC_COMPLETE:MODLOG_DFLT(INFO, "discovery complete; reason=%d\n", event->disc_complete.reason);blecent_scan();break;default:break;}return rc;
}static void blecent_scan(void)
{int rc;/* 获取地址类型 */uint8_t own_addr_type;rc = ble_hs_id_infer_auto(0, &own_addr_type);if (rc != 0) {MODLOG_DFLT(ERROR, "error determining address type; rc=%d\n", rc);return;}struct ble_gap_disc_params disc_params;disc_params.filter_duplicates = 1;disc_params.passive = 1;disc_params.itvl = 0;disc_params.window = 0;disc_params.filter_policy = 0;disc_params.limited = 0;rc = ble_gap_disc(own_addr_type, 5000, &disc_params, blecent_gap_event, NULL);if (rc != 0) {MODLOG_DFLT(ERROR, "Error initiating GAP discovery procedure; rc=%d\n", rc);}
}static void blecent_on_reset(int reason)
{MODLOG_DFLT(ERROR, "Resetting state; reason=%d\n", reason);
}static void blecent_on_sync(void)
{/* 配置地址 */if (ble_hs_util_ensure_addr(0) != 0) {return;}/* 启动扫描 */blecent_scan();
}void blecent_host_task(void *param)
{nimble_port_run();nimble_port_freertos_deinit();
}int app_main()
{/* 初始化NVS */esp_err_t ret = nvs_flash_init();if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {ESP_ERROR_CHECK(nvs_flash_erase());ESP_ERROR_CHECK(nvs_flash_init());}/* 初始化控制器和NimBLE协议栈 */ret = nimble_port_init();if (ret != ESP_OK) {ESP_LOGE(TAG, "Failed to init nimble %d ", ret);return -1;}/* 配置主机 */ble_hs_cfg.reset_cb = blecent_on_reset;ble_hs_cfg.sync_cb = blecent_on_sync;ble_hs_cfg.store_status_cb = ble_store_util_status_rr;/* 设置设备名 */if (ble_svc_gap_device_name_set(OWN_NAME) != 0) {ESP_LOGE(TAG, "set device name failed");return -1;}/* 使能NimBLE协议栈 */nimble_port_freertos_init(blecent_host_task);return 0;
}

1. 配置NVS。

NVS主要是用来保存协议栈的配置的，无论是WiFi还是蓝牙都是要配置的。

2. 初始化控制器和NimBLE协议栈。

NimBLE的封装做得比Bluedroid还要好，调用nimble_port_init函数即可初始化完成。

3. 配置主机参数。

通过ble_hs_cfg这个结构体配置，它是一个全局变量来的。里面的配置项非常的，感兴趣的可以看注释研究研究。

/** @brief Bluetooth Host main configuration structure** Those can be used by application to configure stack.** The only reason Security Manager (sm_ members) is configurable at runtime is* to simplify security testing. Defaults for those are configured by selecting* proper options in application's syscfg.*/
struct ble_hs_cfg {/*** An optional callback that gets executed upon registration of each GATT* resource (service, characteristic, or descriptor).*/ble_gatt_register_fn *gatts_register_cb;/*** An optional argument that gets passed to the GATT registration* callback.*/void *gatts_register_arg;/** Security Manager Local Input Output Capabilities */uint8_t sm_io_cap;/** @brief Security Manager OOB flag** If set proper flag in Pairing Request/Response will be set.*/unsigned sm_oob_data_flag:1;/** @brief Security Manager Bond flag** If set proper flag in Pairing Request/Response will be set. This results* in storing keys distributed during bonding.*/unsigned sm_bonding:1;/** @brief Security Manager MITM flag** If set proper flag in Pairing Request/Response will be set. This results* in requiring Man-In-The-Middle protection when pairing.*/unsigned sm_mitm:1;/** @brief Security Manager Secure Connections flag** If set proper flag in Pairing Request/Response will be set. This results* in using LE Secure Connections for pairing if also supported by remote* device. Fallback to legacy pairing if not supported by remote.*/unsigned sm_sc:1;/** @brief Security Manager Key Press Notification flag** Currently unsupported and should not be set.*/unsigned sm_keypress:1;/** @brief Security Manager Local Key Distribution Mask */uint8_t sm_our_key_dist;/** @brief Security Manager Remote Key Distribution Mask */uint8_t sm_their_key_dist;/** @brief Stack reset callback** This callback is executed when the host resets itself and the controller* due to fatal error.*/ble_hs_reset_fn *reset_cb;/** @brief Stack sync callback** This callback is executed when the host and controller become synced.* This happens at startup and after a reset.*/ble_hs_sync_fn *sync_cb;/** Callback to handle generation of security keys */ble_store_gen_key_fn *store_gen_key_cb;/* XXX: These need to go away. Instead, the nimble host package should* require the host-store API (not yet implemented)..*//** Storage Read callback handles read of security material */ble_store_read_fn *store_read_cb;/** Storage Write callback handles write of security material */ble_store_write_fn *store_write_cb;/** Storage Delete callback handles deletion of security material */ble_store_delete_fn *store_delete_cb;/** @brief Storage Status callback.** This callback gets executed when a persistence operation cannot be* performed or a persistence failure is imminent. For example, if is* insufficient storage capacity for a record to be persisted, this* function gets called to give the application the opportunity to make* room.*/ble_store_status_fn *store_status_cb;/** An optional argument that gets passed to the storage status callback. */void *store_status_arg;
};

我这里就配置三个回调函数。一个是reset_cb，在控制器复位的时候会触发，这里就是简单地打印log。一个是sync_cb，当控制器同步的时候触发，一般就是刚启动和复位的时候，在这里面会调用blecent_scan函数使能一次扫描。

这个函数里面，首先调用ble_hs_id_infer_auto函数来获取设备的地址类型。接着调用ble_gap_disc函数去使能扫描。参数一为前面获取到的地址类型；参数二为扫描配置参数，定义如下：

struct ble_gap_disc_params {/** Scan interval in 0.625ms units */uint16_t itvl;/** Scan window in 0.625ms units */uint16_t window;/** Scan filter policy */uint8_t filter_policy;/** If limited discovery procedure should be used */uint8_t limited:1;/** If passive scan should be used */uint8_t passive:1;/** If enable duplicates filtering */uint8_t filter_duplicates:1;
};

itvl：扫描间隔，0.625ms为一个单位；
window：扫描窗口，即一次扫描的时长，0.625ms为一个单位；
filter_policy：过滤策略；
limited：是否为有限制的扫描模式；
passive：是否使用被动扫描；
filter_duplicates：过滤重复结果。

参数三为回调函数，参数五为用户数据。回调函数里面，主要处理两个事件。一个是设备发现事件（BLE_GAP_EVENT_DISC），每当扫描到一个广播者就会触发一次该事件，回调函数会返回广播者的信息，结构体如下：

struct ble_gap_disc_desc {/** Advertising PDU type. Can be one of following constants:*  - BLE_HCI_ADV_RPT_EVTYPE_ADV_IND*  - BLE_HCI_ADV_RPT_EVTYPE_DIR_IND*  - BLE_HCI_ADV_RPT_EVTYPE_SCAN_IND*  - BLE_HCI_ADV_RPT_EVTYPE_NONCONN_IND*  - BLE_HCI_ADV_RPT_EVTYPE_SCAN_RSP*/uint8_t event_type;/** Advertising Data length */uint8_t length_data;/** Advertiser address */ble_addr_t addr;/** Received signal strength indication in dBm (127 if unavailable) */int8_t rssi;/** Advertising data */const uint8_t *data;/** Directed advertising address.  Valid for BLE_HCI_ADV_RPT_EVTYPE_DIR_IND* event type (BLE_ADDR_ANY otherwise).*/ble_addr_t direct_addr;
};

event_type：广播PDU类型；
length_data：广播数据长度；
addr：广播者地址；
rssi：信号值；
data：广播数据；
direct_addr：直接地址，只有广播类型为BLE_HCI_ADV_RPT_EVTYPE_DIR_IND时才有效。

一般来说广播数据会包含非常多的字段，所以下面要调用ble_hs_adv_parse_fields函数把所有的字段都解析出来，后面就是一个简单的打印操作。第二个处理设备发现完成事件（BLE_GAP_EVENT_DISC_COMPLETE），当结束扫描任务的时候会触发，这里面我的操作就是重新启动一次扫描。

4. 设置设备名。

下面调用ble_svc_gap_device_name_set函数设置自己的设备名。

5. 使能应用。

调用nimble_port_freertos_init函数启动蓝牙应用，其实内部就是创建一个FreeRTOS的任务，所以参数传的就是任务回调函数。任务的相关逻辑ESP-IDF也为我们封装好的，所以里面调一个nimble_port_run函数和nimble_port_freertos_deinit函数即可，前者就是任务主循环，后者就是当任务退出的时候做的去初始化操作。
