MySQL的日志--Undo Log【学习笔记】

news 来源：原创 2025/4/26 2:22:49

MySQL的日志--Undo Log

知识来源：

《MySQL是怎样运行的》--- 小孩子4919

为了保证事务的原子性，当事务中途遇到各种错误需要将数据回滚（rollback）到原来的样子。为此MySQL提出撤销日志（Undo Log，也称undo日志）。

事务id

InnoDB的每条行记录都有一个隐藏列trx_id，这个便是记录修改当前记录的事务的id。
事务的id存储在系统表空间页号为5的页中一个名为Max Trx ID的属性中
- 每次MySQL启动时会将这个值读到内存中，并且加256
- 每次分配给事务后，自增1
- 等到这个值为256的倍数时，就会将这个值持久化到Max Trx ID
事务id只有在事务中有语句对用户表、临时表进行增删改操作后才会被分配给事务，否则该事务的id为0。
- start transaction read only，开启一个只读事务，对临时表增删改后才会被分配事务id。
- start transaction [read write]，开启一个读写事务，对用户表、临时表增删改后才会被分配事务id。

undo日志的格式

每条undo日志都会有一个undo no，在一个事务中从0开始递增，每个事务都会在内部维护一个undo no
Undo Log会存在于FIL_PAGE_UNDO_LOG类型（0x0002）的页中，这些页存在于系统表空间或者undo表空间（undo tablespace）。
undo日志被分为两个大类TRX_UNDO_INSERT（插入类型）和TRX_UNDO_UPDATE（修改类型）
- 大类下面分为需要小类，用undo type的字段表示。

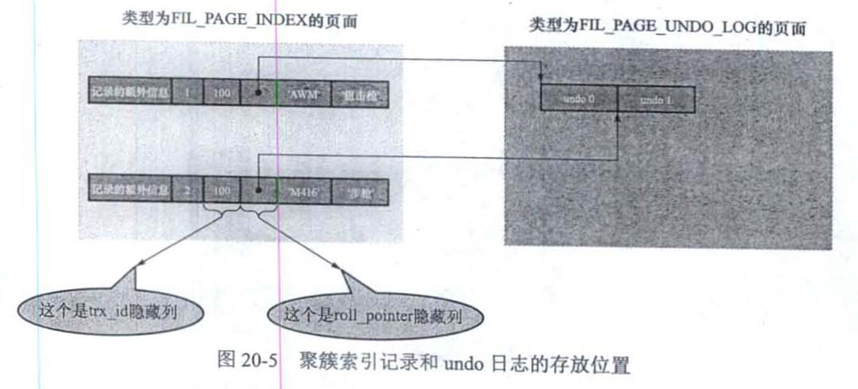

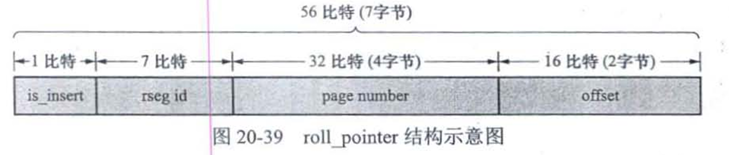

聚簇索引（一棵b+树）中的叶子节点存放着一条条记录，每条记录都有一个隐藏字段roll_pointer，指向undo日志的起始地址，roll_pointer的结构如下：
- is_insert：是否为TRX_UNDO_INSERT大类的undo日志
- resg id：undo日志所在回滚段的编号。回滚段编号为0~127。
- page number：undo日志所在的页号。
- offset：undo日志在页面中的偏移量。

TRX_UNDO_INSERT大类的undo日志

INSERT操作对应的undo日志

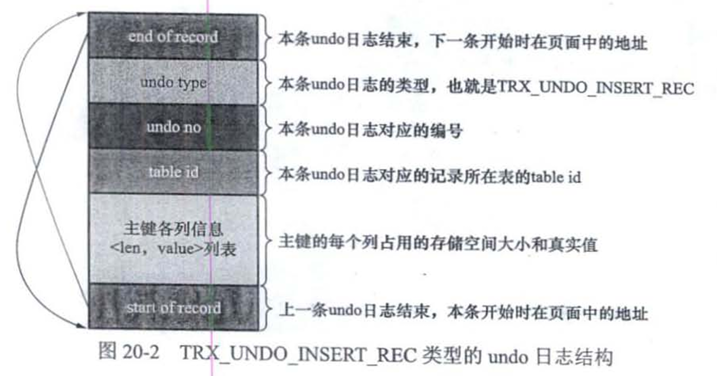

undo type为TRX_UNDO_INSERT_REC
会记录主键各字段的长度（len）和值（value），用于未来在聚簇索引中删除这条插入的记录，还可以根据主键删除对应的二级索引记录

TRX_UNDO_UPDATE大类的undo日志

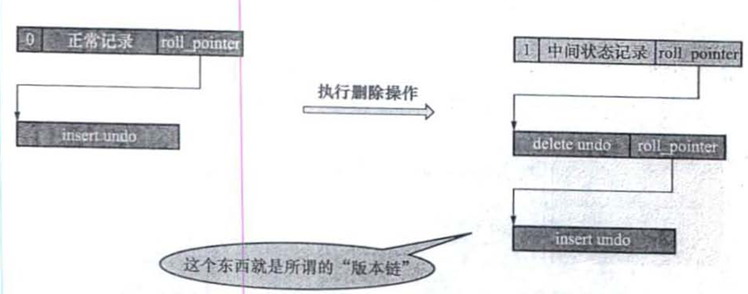

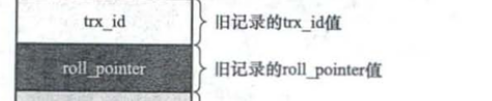

这个大类的undo日志中都会包含trx_id和roll_pointer，用于形成版本链
每次对一条记录生成undo日志时，就会将该记录的trx_id和roll_pointer，赋值给这条新的undo日志。

DELETE操作对应的undo日志

在介绍删除操作的undo日志之前，首先得说明一下记录的删除各阶段。

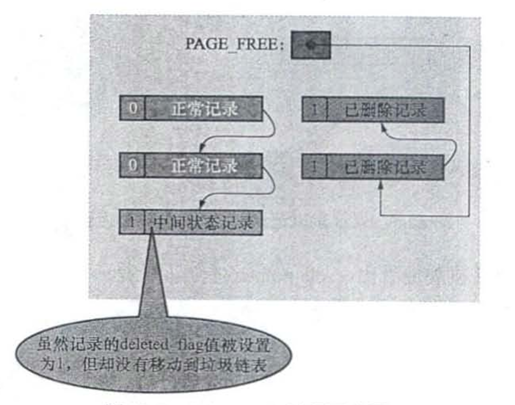

delete mark阶段：将记录的delete_flag设置为1，意味逻辑删除。记录还是在原来位置没有动。

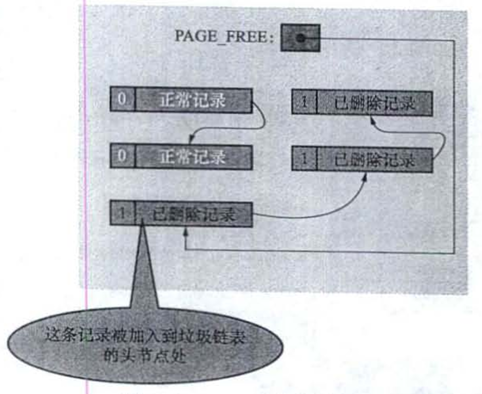

purge阶段：等待删除语句所在的事务提交后，就会有专门的后台线程将该记录转移到垃圾链表（PAGE_FREE链表）的头部。并且将页面的其他管理信息修改，如：PAGE_LAST_INSERT、PAGE_GARBAGE会加上移入垃圾链表的记录的大小。

等到后续插入的时候，会优先判断FREE_PAGE的头节点空间是否足够，可以的话就直接重用被删除记录的空间，当然可能会产生碎片（新纪录小于被删除记录）。如果不行，就从页面最后一条记录后面开辟出一块空间。

如果连后面的空间都没有，则会统计剩余空间和碎片总体空间大小，如果这两者大于新插入的记录，则会重整页面（开辟一个新页面，将原来页面的记录顺序复制），插入新纪录。

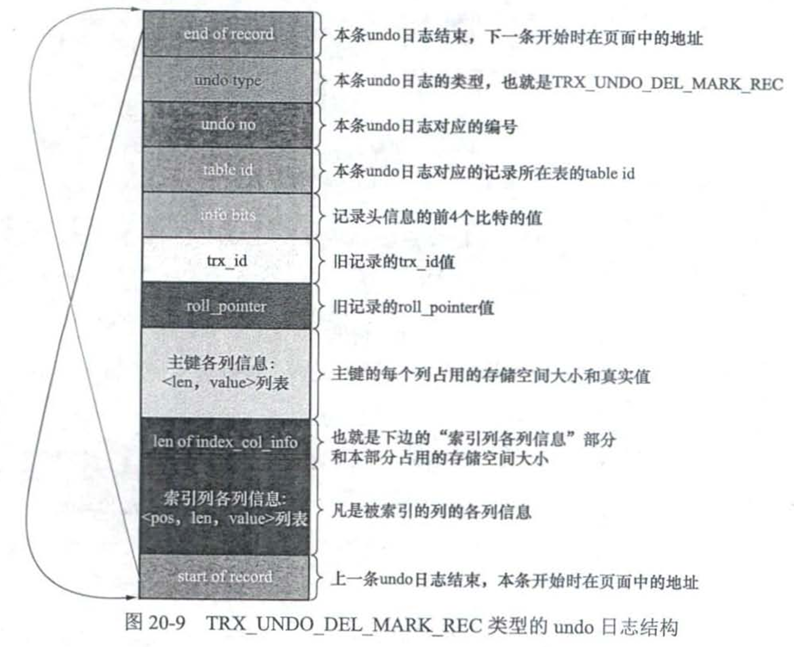

undo type为TRX_UNDO_DEL_MARK_REC
相较于TRX_UNDO_INSERT大类的undo日志，除了主键各字段的信息，还存储着各个索引列各字段的信息，该列在记录中的位置（pos）、长度（len）和值（value）
- 这些信息主要用于purge阶段真正删除记录。TODO

UPDATE操作对应的undo日志

更新语句产生的undo日志被分为四种情况。

不更新索引列
- 原地更新（in-place update）
  - 当更新前后每个列占用空间大小没有变化，则会进行就地更新。仅生成一条undo日志。
- 删除旧纪录、插入新纪录
  - 不满足就地更新的条件时，用户线程（不是后台线程）会将原来的记录删除（直接扔进PAGE_FREE链表）。

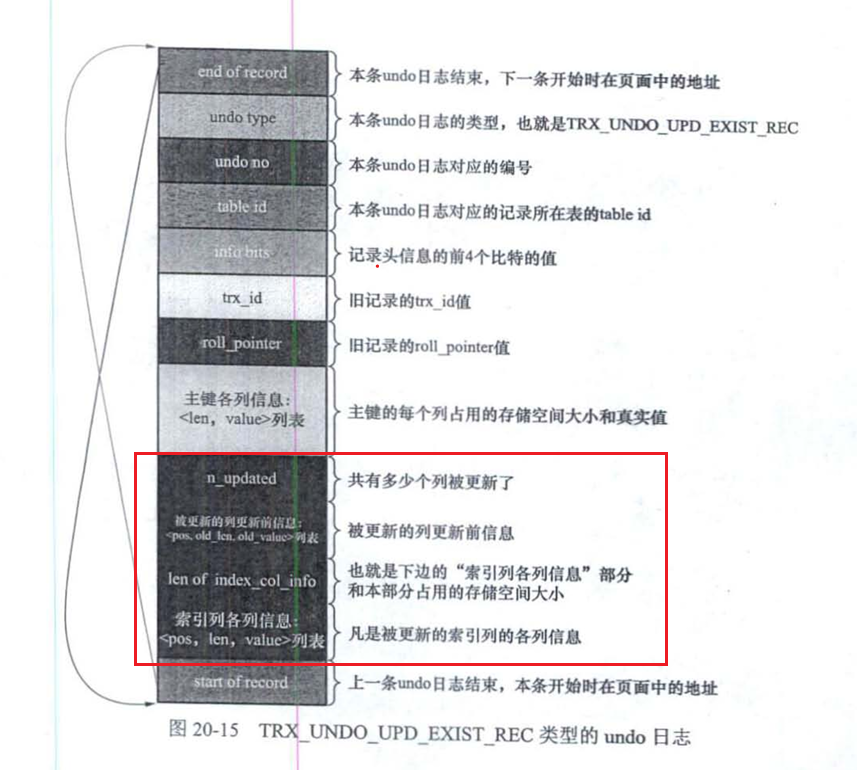

  - 在插入新纪录后，就会生成一条TRX_UNDO_UPD_EXIST_REC类型的undo日志。
    - 相较于TRX_UNDO_DEL_MARK_REC类型的undo日志最大的区别，就是多了被更新列的信息，列在记录中的位置（pos）、长度（old_len）和值（old_value）
更新主键列
- 逻辑删除原纪录（delete mark操作）。事务提交后，才会真正删除。此时会生成一条TRX_UNDO_DEL_MARK_REC类型的undo日志
- 根据更新各个字段，形成一条新纪录插入，然后生成一条TRX_UNDO_INSERT_REC类型的undo日志
  - TODO，如何回滚
更新二级索引列
- 和更新主键类似
  - 唯一不同的点，就是更新主键列，会将事务id赋值给那条新插入的记录的trx_id。
  - 而二级索引插入的新纪录没有这个隐藏列，所以就把事务的id赋值给页面中Page Header中的PAGE_MAX_TRX_ID字段，表示该页面中修改记录的最大事务id。

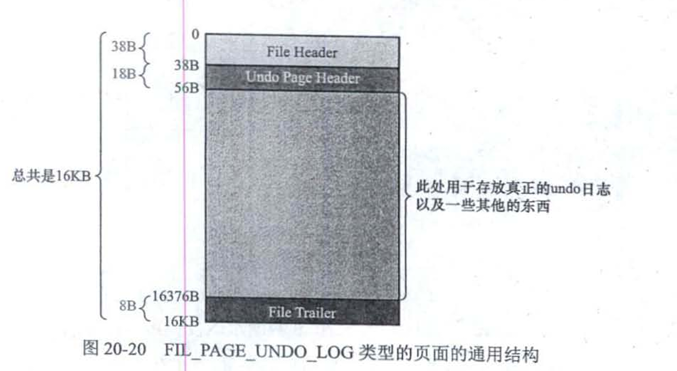

FIL_PAGE_UNDO_LOG类型页的结构

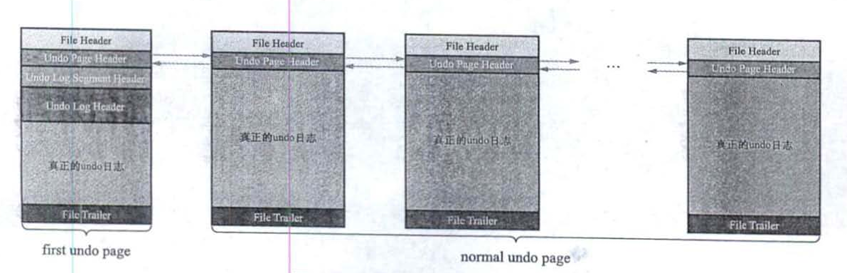

这种类型的页面简称undo页。undo页面会通过链表结构互相串起来，而链表的头节点存放在第一个undo页，被称为first undo page，其余的页均被称为normal undo page。first undo page比normal undo page多了两部分信息。

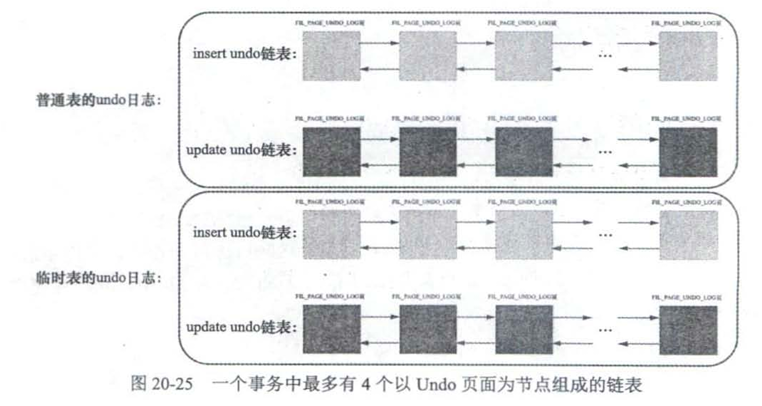

每个事务根据undo日志类型的不同（插入、更新）、操作表的类型不同（用户表、系统表），而分配到四种不同类型undo页的链表。

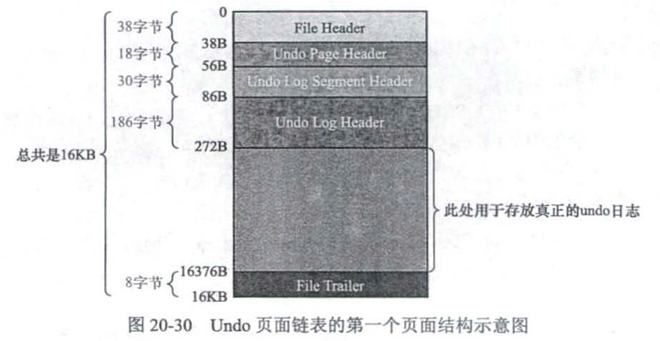

first undo page

File Header和File Trailer是innodb页的基本结构，每种类型的页面都有这两个结构。
Undo Page Header
- TRX_UNDO_PAGE_TYPE：表示该undo页存储的undo日志大类
  - 前面提到过undo日志被分为TRX_UNDO_INSERT和TRX_UNDO_UPDATE两个大类。存放TRX_UNDO_INSERT类型undo记录的undo页不能存储TRX_UNDO_UPDATE类型的undo记录。
  - 因为TRX_UNDO_UPDATE类型的undo记录在事务提交后，还需要为MVCC服务。而TRX_UNDO_INSERT类型的undo日志在事务提交后，就可以被回收了。

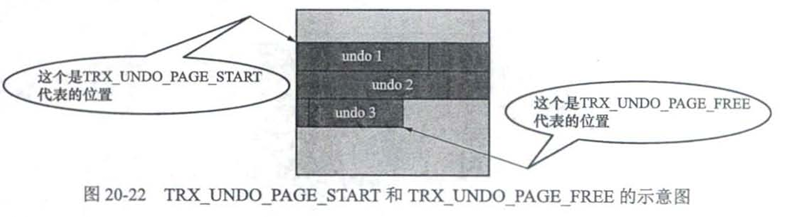

- TRX_UNDO_PAGE_START：表示页面第一条undo日志开始时的偏移量。
- TRX_UNDO_PAGE_FREE：表示页面中最后一条undo日志结束时的偏移量。

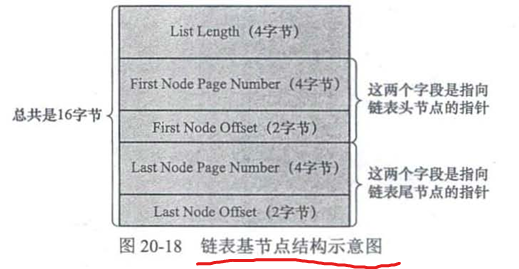

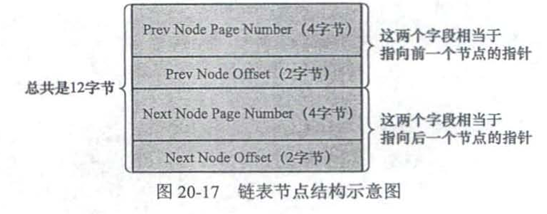

- TRX_UNDO_PAGE_NODE：表示双向链表结构节点。
Undo Log Segment Header：每个undo页链表对应着一个undo日志段。在事务刚开始生成undo日志之前，会先分配一个undo日志段，从这个段中分配到的第一个页面就是first undo page，而Undo Log Segment Header就存储这个段的一些信息。
- TRX_UNDO_STATE：本undo页面链表的状态。
  - TRX_UNDO_ACTIVE：一个活跃的事务正在向这个undo页链表中写入undo日志
  - TRX_UNDO_CACHED：处于该状态的undo页链表等待之后被其他事务重用
  - TRX_UNDO_FREE：对于insert undo链表来说，如果在它对应的事务提交之后，该链表不能被重用，那么就会处于这种状态
  - TRX_UNDO_PURGE：对于update undo链表来说，如果在它对应的事务提交之后，该链表不能被重用，那么就会处于这种状态
  - TRX_UNDO_PREPARED：处于此状态的undo页链表用于存储处于PREPARED阶段的事务产生的日志。
- TRX_UNDO_LAST_LOG：本undo页面链表中最后一个Undo Log Header的位置。

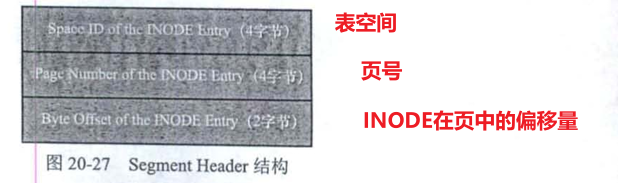

- TRX_UNDO_FSEG_HEADER：这个就是指向那个段的指针
- TRX_UNDO_PAGE_LIST：表示undo页链表的头节点

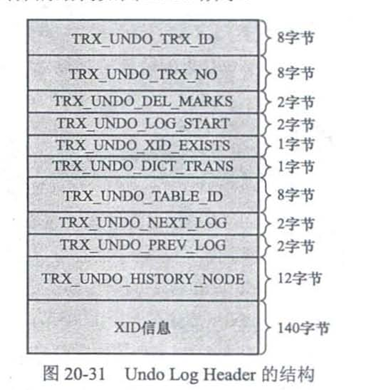

Undo Log Header
- TRX_UNDO_TRX_ID：生成本组undo日志的事务id
- TRX_UNDO_TRX_NO：事务提交后生成的一个序号，先提交的序号小，后提交的序号大
- TRX_UNDO_NEXT_LOG：下一组undo日志在页面中开始的偏移量
- TRX_UNDO_PREV_LOG：上一组undo日志在页面中开始的偏移量
  - 一个事务在undo链表中插入的undo日志算一组，按理说应该只有一组，因为undo链表同一时间只能被一个事务占有。但是undo链表可以被重用，如果被重用的话，那么就会有多组undo日志存在于一个undo页链表了。
undo日志
- 每条undo日志都是紧密相连，十分紧凑。

normal undo page

相较于first undo page，少了两大块信息

回滚段

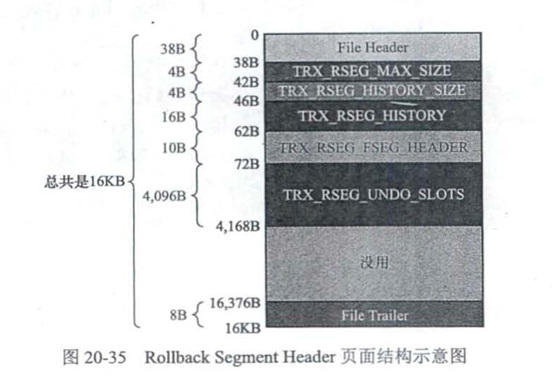

每个事务在执行过程中，至多被分配四个类型的undo页链表。这些undo链表的first undo page的页号则被存放在回滚段中的第一个页面的TRX_RSEG_UNDO_SLOTS中，当然整个回滚段中就只有这么一个页面，叫做Rollback Segment Header。

TRX_RSEG_MAX_SIZE：这个回滚段中管理的所有undo页链表中的undo页数量之和的最大值，默认值为0xFFFFFFFE
TRX_RSEG_HISTORY_SIZE：History链表占用的页面数量。
TRX_RSEG_HISTORY：History链表的头节点。
TRX_RSEG_FSEG_HEADER：指向回滚段。
TRX_RSEG_UNDO_SLOTS：每个undo页链表的first undo page的页号，每一个页号都叫做一个undo slot，一共有1024个。如果该undo slot没有指向undo页，则值为FIL_NULL（0xFFFFFFFF）

重用undo链表

需要满足
- 链表中只有一个undo页
- 该undo页使用空间小于整个页面空间的3/4
根据undo链表类型的不同而放入不同的cache链表，并且first undo page的Undo Log Segment Header的TRX_UNDO_STATE被设置为TRX_UNDO_CACHED
- insert undo链表：undo slot被放入insert into cached链表
- update undo链表：undo slot被放入update into cached链表
如果可以被重用，那么新事务则会重用undo页链表

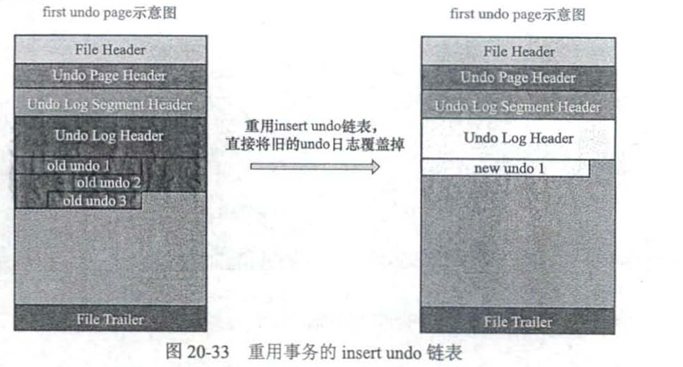

- insert undo链表：直接从头开始覆盖

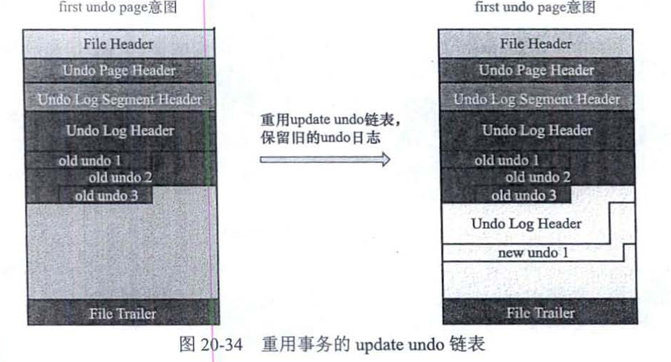

- update undo链表：从末尾追加。
如果不能被重用
- insert undo链表：first undo page的Undo Log Segment Header的TRX_UNDO_STATE被设置为TRX_UNDO_FREE。之后Undo Log Segment会被释放掉，然后undo slot置为FIL_NULL
- update undo链表：first undo page的Undo Log Segment Header的TRX_UNDO_STATE被设置为TRX_UNDO_PURGE。然后undo slot置为FIL_NULL。Undo Log Segment用于MVCC，当最后一个引用该段的事务也提交了，这个段才会被释放掉。

从回滚段中申请undo页面的流程如下：

首先查看两个cached链表中是否有可重用的undo slot，如果有则直接分配
没有的话，就从头开始遍历undo slot，如果值为FIL_NULL，则新分配一个段，创建first undo page，将该页号赋值给undo slot
否则，查找下一个undo slot，全部undo slot都被分配了，就会报错"Too many active concurrent transactions"

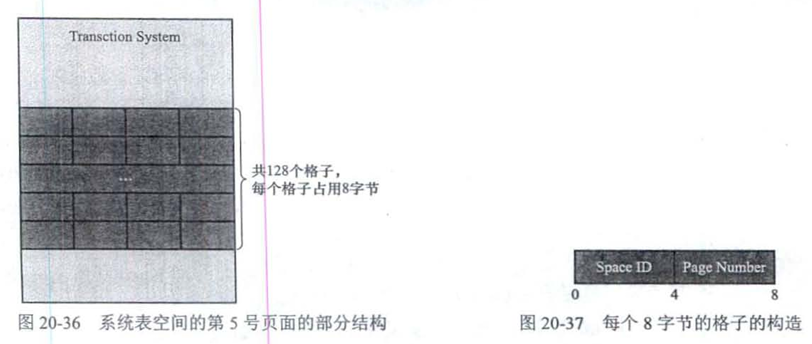

系统表空间页号为5的页面

如果说系统中只有一个回滚段，那么最多分配出1024个undo页的链表，假设一个事务分配一个undo页链表，那也就支持1024个事务的并发，那颗太少了。所以系统表空间中存在一个页号为5的页面，里面存放着128个回滚段的地址，也就是说系统可以最多分配1024*128个undo页链表，那很够了。

表空间id+页号，指向一个回滚段。
回滚段编号分为0~127
- 0号回滚段必须存在于系统表空间中
- 1~32号回滚段必须存在于临时表空间中（数据目录中的ibtmp1文件）
- 33~127号回滚段默认存在于系统表空间中，也可以自己配置的undo表空间（undo tablespace）
为什么要将回滚段分成两大类呢？
- 因为修改页面会记录redo日志保证持久化，那么保证undo页的持久化也需要redo日志。记录redo日志就需要消耗性能，对于临时表来说，系统崩溃后恢复根本不需要恢复，因为本来表就是临时的，那么针对这个回滚段的undo页就不会生成对应的redo日志。
现在讲讲事务分配undo页链表的全过程。
- 首先遍历第五号页面的128个回滚段指针，如果是针对临时表的事务就分配1~32号回滚段，否则分配0或33~127号回滚段。每个回滚段只能分配给一个事务，当前事务分配了0号回滚段，那下一个事务就只能分配到33号回滚段。
- 通过回滚段指针，找到对应的回滚段，首先查找对应的cached链表是否有可重用的undo slot，如果有，则直接重用对应的Undo Log Segment（当然undo页的类型需要对上，TRX_UNDO_UPDATE类型的undo链表只能被分配给需要TRX_UNDO_UPDATE类型undo链表的事务）
- 如果cached链表为空，此时就需要遍历undo slot，找到值为FIL_NULL的undo slot，并且申请一个Undo Log Segment，并申请first undo page，之后将该页的页号填写到undo slot中
- 之后就可以写入undo日志了。

回滚段的相关配置

innodb_rollback_segments：回滚段的数量
- 设置为1，那么系统会分配0~32号回滚段，1~32号回滚段针对临时表
- 设置为1~33，系统依然分配0~32号回滚段，1~32号回滚段针对临时表
- 设置为33~128，系统会分配对应设置数目的回滚段，1~32号回滚段针对临时表，其余针对普通表
innodb_undo_directory：设置undo表空间所在的目录，默认为数据目录
innodb_undo_tablespaces：undo表空间的数量，33~127号回滚段会平均分配到不同undo表空间中。
- undo表空间体积过大，会自动阶段成小文件，而系统表空间只能不断增大，直到文件系统出错。
- 系统初始化配置了undo表空间，那么0号回滚段就不可用。

系统恢复回滚未完成的事务

首先加载系统表空间页号为5的页面
查看0和33~127号回滚段，遍历每个值不为FIL_NULL的undo slot
找到对应的undo页链表的first undo page，筛选出Undo Segment Header中TRX_UNDO_STATE为TRX_UNDO_ACTIVE类型的，表示该undo链表生前在内存中，正在被一个事务写入undo日志。
通过Undo Segment Header找到TRX_UNDO_LAST_LOG属性，找到链表中最后一个Undo Log Header的位置，通过undo日志将该事务对页面所做的更改全部回滚掉。
