基于libdxfrw库读取样条曲线并离散为点

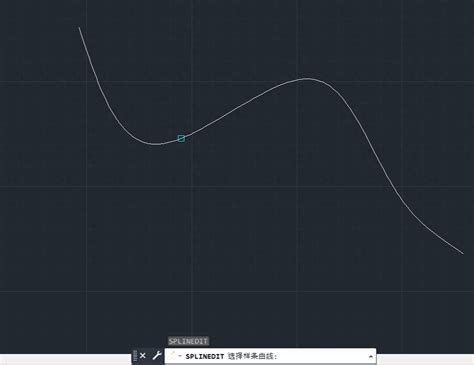

在计算机辅助设计（CAD）与制造（CAM）领域，DXF（Drawing Exchange Format）格式文件被广泛用于存储与交换矢量图形信息。样条曲线作为DXF文件中常见的复杂曲线类型，其准确读取与离散化处理对于后续的图形显示、加工路径规划等应用至关重要。本文将深入剖析基于libdxfrw库实现样条曲线读取与离散为点的代码实现过程。

libdxfrw库简介

libdxfrw是一个开源的C++库，专注于DXF文件的读写操作。它提供了丰富的API，使开发者能够便捷地处理DXF文件中的各类实体对象，包括样条曲线、直线、圆弧等。通过libdxfrw库，可以高效地解析DXF文件结构，提取实体数据，并进行相应的几何计算与操作。

代码实现分析

该代码主要实现了从DXF文件中读取样条曲线，并将其离散为一系列点，以便于后续的应用处理。

文件读取与初始化

int main() {try {dx_data fData;dx_iface input;const std::string inputFile = "Drawing1.dxf";if (!input.fileImport(inputFile, &fData)) {std::cerr << "Failed to read file: " << inputFile << std::endl;return 1;}

在主函数中，首先创建了dx_data对象fData用于存储DXF文件数据，以及dx_iface对象input用于文件读取操作。通过调用fileImport方法，将指定路径的DXF文件读取到fData中。若读取失败，则输出错误信息并退出程序。

样条曲线验证

bool validateSpline(const DRW_Spline& spline) {const double epsilon = 1e-10;if (spline.controllist.empty()) {std::cerr << "Invalid spline: No control points" << std::endl;return false;}if (spline.degree < 1 || spline.degree > 25) {std::cerr << "Invalid spline degree: " << spline.degree << std::endl;return false;}if (spline.controllist.size() < spline.degree + 1) {std::cerr << "Control points (" << spline.controllist.size() << ") < degree+1 (" << (spline.degree + 1) << ")" << std::endl;return false;}const auto& knots = spline.knotslist;if (knots.size() != static_cast<size_t>(spline.controllist.size() + spline.degree + 1)) {std::cerr << "Invalid knots size: " << knots.size() << " (expected " << (spline.controllist.size() + spline.degree + 1) << ")" << std::endl;return false;}for (size_t i = 1; i < knots.size(); ++i) {if (knots[i] < knots[i - 1] - epsilon) {std::cerr << "Invalid knot sequence at index " << i << " (" << knots[i - 1] << " > " << knots[i] << ")" << std::endl;return false;}}return true;
}

在对样条曲线进行离散化处理之前，validateSpline函数对样条曲线的有效性进行了一系列检查：

• 控制点检查 ：确保样条曲线具有至少一个控制点，否则无法构成有效的曲线。
• 度数检查 ：样条曲线的度数应在合理范围（1 到 25 之间），过低或过高的度数可能导致曲线无法正确表示或计算复杂度过高。
• 控制点数量与度数关系检查 ：控制点数量应满足大于等于度数加 1 的条件，这是样条曲线数学定义的基本要求。
• 节点向量检查 ：验证节点向量的大小是否与控制点数量和度数相符，同时检查节点序列是否非递减，以保证样条曲线的参数化过程正确。

只有通过上述所有验证的样条曲线，才会被后续的离散化处理函数接受。

离散化处理

std::vector<DRW_Coord> discretizeSpline(const DRW_Spline& spline, double tolerance = 0.0001) {std::vector<DRW_Coord> points;const auto& knots = spline.knotslist;const int degree = spline.degree;const double u_min = knots[degree];const double u_max = knots[knots.size() - degree - 1];if (u_max - u_min < 1e-10) {std::cerr << "Invalid parameter range" << std::endl;return points;}std::vector<double> parameters;double currentU = u_min;while (currentU < u_max) {double curvature = calculateCurvature(spline, currentU);double adaptiveStep = std::max(0.001, std::min(0.1, tolerance / (1 + 100 * fabs(curvature))));double nextU = currentU + adaptiveStep;nextU = std::min(nextU, u_max);parameters.push_back(currentU);currentU = nextU;}parameters.push_back(u_max);for (double u : parameters) {NurbsPoint np = evaluateDeBoor(spline, u);if (np.w != 0) {points.push_back({ np.x / np.w, np.y / np.w, 0 });}}// 处理闭合样条曲线if ((spline.flags & 1) == 1) { // 闭合样条曲线if (!points.empty()) {points.back() = points.front();}}return points;
}

discretizeSpline函数负责将样条曲线离散为一系列点，其主要步骤如下：

• 参数范围确定 ：根据样条曲线的节点向量，确定有效的参数范围[u_min, u_max]，这是样条曲线的定义域。
• 参数采样 ：采用自适应步长的方式在参数范围内进行采样。通过计算当前参数处的曲率，动态调整步长大小。曲率较大的区域，步长减小，以更细致地捕捉曲线形状；曲率较小的区域，步长增大，减少计算量。这种基于曲率的自适应采样策略，在保证离散点能够准确表示样条曲线的同时，提高了计算效率。
• 点计算 ：对每个采样参数u，调用evaluateDeBoor函数，利用 De Boor 算法计算出对应的曲线上的点坐标，并将其归一化处理后存储到结果向量中。
• 闭合样条曲线处理 ：若样条曲线为闭合曲线（通过检查spline.flags标志位判断），则将最后一个点设置为与第一个点相同，以确保闭合性。

De Boor 算法实现

NurbsPoint evaluateDeBoor(const DRW_Spline& spline, double u) {const auto& knots = spline.knotslist;const int degree = spline.degree;const int n = static_cast<int>(spline.controllist.size()) - 1;const double epsilon = 1e-10;if (u <= knots[degree] + epsilon) {return { spline.controllist[0]->x, spline.controllist[0]->y, 1.0 };}if (u >= knots[n + 1] - epsilon) {return { spline.controllist.back()->x, spline.controllist.back()->y, 1.0 };}int k = std::upper_bound(knots.begin(), knots.end(), u) - knots.begin() - 1;k = std::max(degree, std::min(k, static_cast<int>(knots.size()) - degree - 2));std::vector<NurbsPoint> d(degree + 1);for (int i = 0; i <= degree; ++i) {int idx = k - degree + i;d[i] = { spline.controllist[idx]->x, spline.controllist[idx]->y, 1.0 };}for (int r = 1; r <= degree; ++r) {for (int i = degree; i >= r; --i) {int j = k - degree + i;int knotIdx = j + r;double denom = knots[knotIdx] - knots[j];if (fabs(denom) < epsilon) {d[i] = d[i - 1];}else {double alpha = (u - knots[j]) / denom;d[i].x = (1 - alpha) * d[i - 1].x + alpha * d[i].x;d[i].y = (1 - alpha) * d[i - 1].y + alpha * d[i].y;d[i].w = (1 - alpha) * d[i - 1].w + alpha * d[i].w;}}}return d.back();
}

evaluateDeBoor函数实现了 De Boor 算法，用于计算样条曲线上给定参数u处的点坐标。De Boor 算法是计算 B 样条曲线点的标准方法，其核心思想是通过逐层插值，从控制点逐步逼近曲线上的点。

• 特殊情况处理 ：当参数u位于节点向量的端点附近时，直接返回对应的首控制点或末控制点坐标。
• 确定区间 ：利用二分查找（std::upper_bound）确定参数u所在的节点区间索引k，该索引用于定位与计算相关的控制点。
• 初始化控制点 ：将与参数u相关的degree + 1个控制点及其权重信息存储到临时数组d中，作为初始插值点。
• 逐层插值 ：从第 1 层到第degree层，依次对相邻的插值点进行线性组合，计算出下一层的插值点。组合系数alpha由参数u在当前节点区间内的相对位置决定。经过degree层插值后，得到最内层的插值点即为所求的曲线上的点坐标及其权重。

曲率计算

double calculateCurvature(const DRW_Spline& spline, double u) {const double delta = 1e-5;NurbsPoint p0 = evaluateDeBoor(spline, u - delta);NurbsPoint p1 = evaluateDeBoor(spline, u);NurbsPoint p2 = evaluateDeBoor(spline, u + delta);DRW_Coord pt0 = { p0.x / p0.w, p0.y / p0.w, 0 };DRW_Coord pt1 = { p1.x / p1.w, p1.y / p1.w, 0 };DRW_Coord pt2 = { p2.x / p2.w, p2.y / p2.w, 0 };double dx1 = (pt1.x - pt0.x) / delta;double dy1 = (pt1.y - pt0.y) / delta;double dx2 = (pt2.x - 2 * pt1.x + pt0.x) / (delta * delta);double dy2 = (pt2.y - 2 * pt1.y + pt0.y) / (delta * delta);return fabs(dx1 * dy2 - dy1 * dx2) / pow(dx1 * dx1 + dy1 * dy1, 1.5);
}

calculateCurvature函数用于计算样条曲线上给定参数u处的曲率。曲率是衡量曲线弯曲程度的几何量，其计算方法如下：

• 点计算 ：分别计算参数u - delta、u和u + delta处的曲线点坐标，通过微小的参数间隔delta来近似计算曲线的一阶和二阶导数信息。
• 导数计算 ：利用差分法，根据三个相邻点的坐标计算出曲线在u处的切线方向（一阶导数）和曲率相关的二阶导数分量。
• 曲率公式应用 ：套用平面曲线曲率的通用公式，即曲率等于切向量的导数与切向量叉积的模长除以切向量模长的三次方，从而得到曲线在该点的曲率值。

总结

该代码基于libdxfrw库，实现了从DXF文件中读取样条曲线并将其离散为点的功能。其核心在于对样条曲线的数学特性的深入理解和精确计算，包括 De Boor 算法的实现、曲率的计算以及基于曲率的自适应参数采样策略。这一过程不仅保证了离散点能够准确地反映样条曲线的几何形状，还通过自适应采样提高了计算效率，避免了在曲线平缓区域的过度采样和在曲线弯曲区域的欠采样问题。在实际应用中，这种样条曲线的离散化处理为后续的图形渲染、数控加工路径规划等任务提供了基础数据支持，具有重要的工程价值和意义。
