一、背景信息
闲来无事做了一个诊断上位机，用于个人（当然公司也可以用）学习。可以用来做在线诊断和软件更新（Software download）。通过此文章做一个记录说明。
二、DiagTestTool使用说明
1、 安装说明
本软件为支持PCAN的诊断测试工具，运行环境为win7 64位及以上版本，免安装。
2、 使用说明

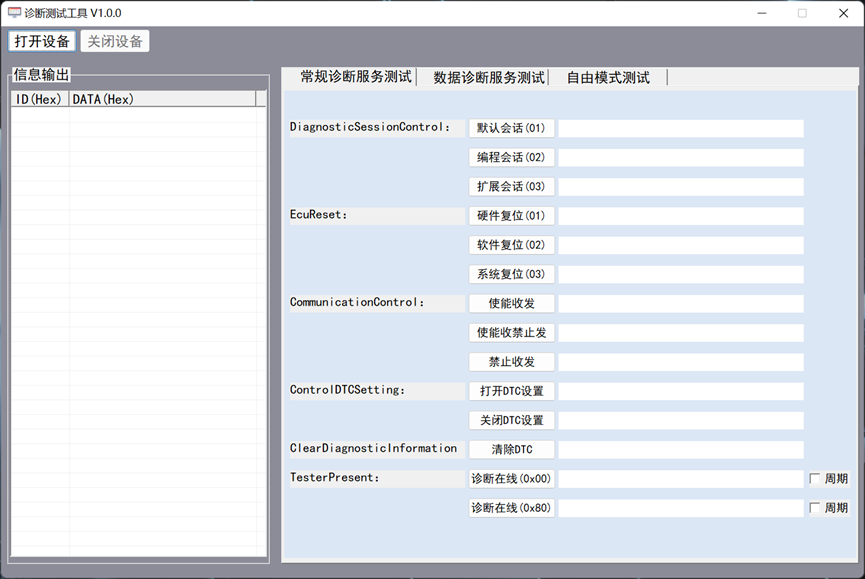

2.1功能说明
包含设备连接、信息输出、常规诊断服务测试、数据诊断服务测试、自由模式测试及报文记录等功能。

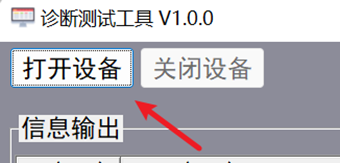

2.2 连接设备：点击以下按钮连接/关闭设备：

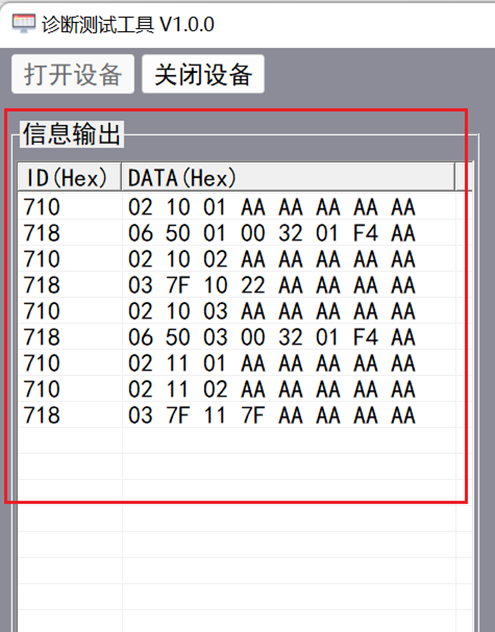

2.2 信息输出
测试过程中请求和应答报文显示在信息输出区域：
2.3 常规诊断服务测试

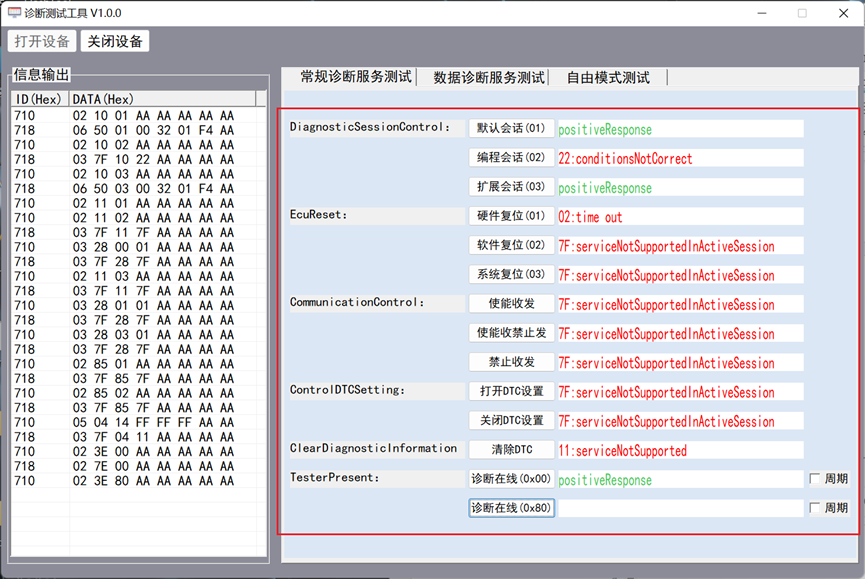

常规诊断服务支持0x10、0x11、0x28、0x85、0x14及0x3E服务。点击对应按钮请求对应服务，右侧显示请求结果，如下图：

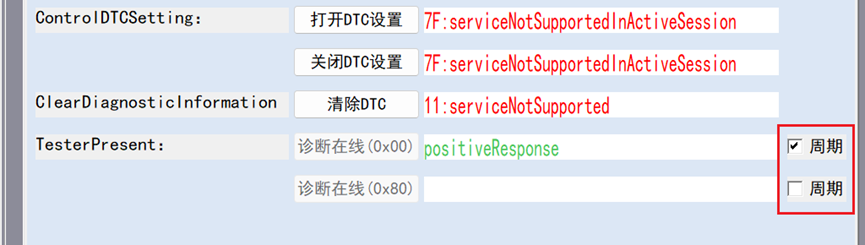

其中0x3E服务支持周期请求，勾选对应单选框即可：

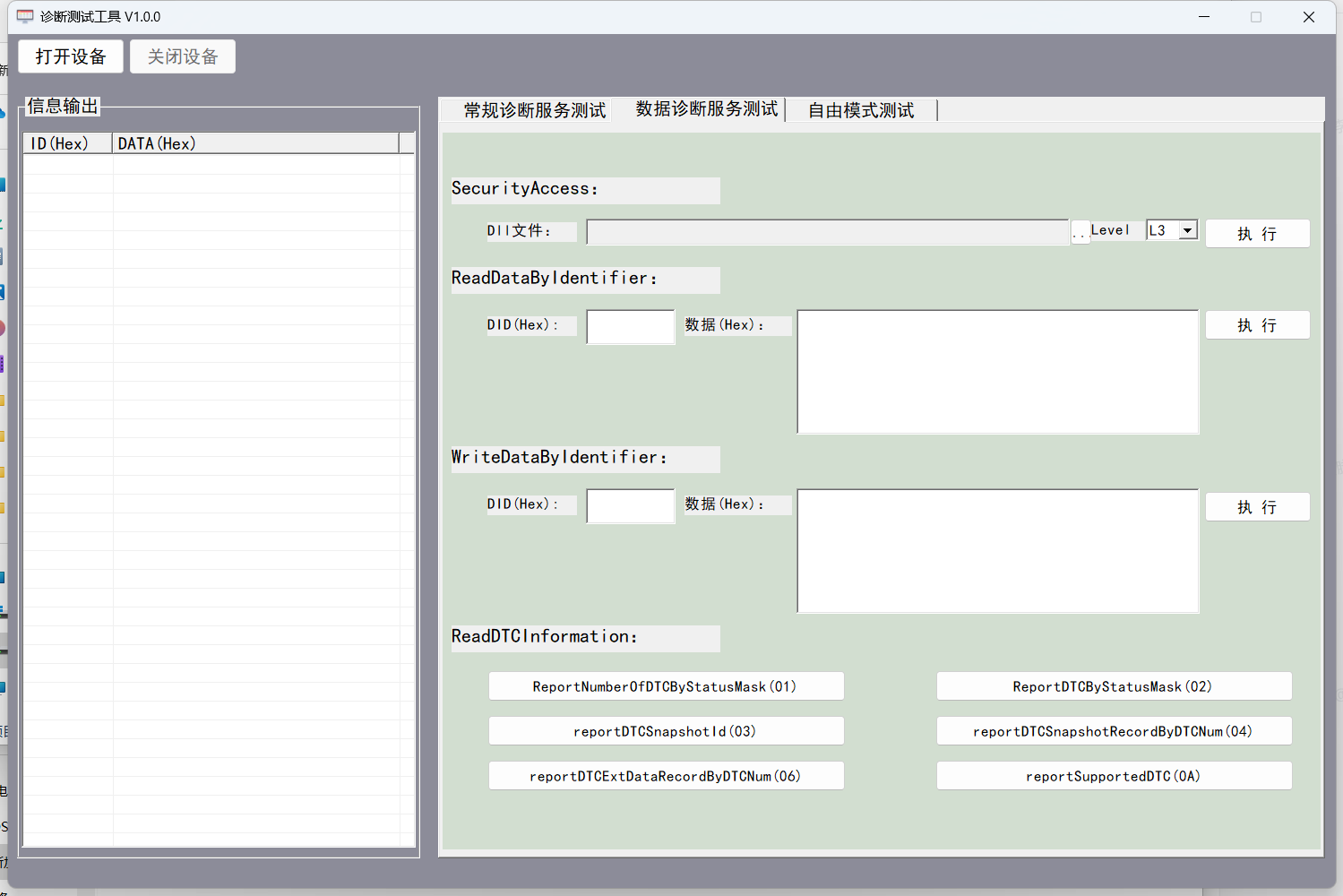

2.4 数据诊断服务测试
支持0x27、0x22、0x2E及0x19服务。
2.4.1 0x27服务

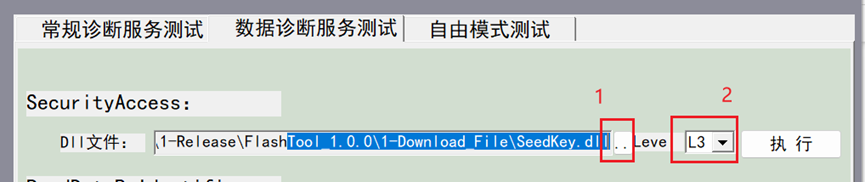

加载安全访问Dll文件选择安全等级，点击“执行”按钮请求。
如上图，红框1处选择dll文件，红框2处选择安全等级。
其中：seed = 2*Level-1 。
2.4.2 0x22服务

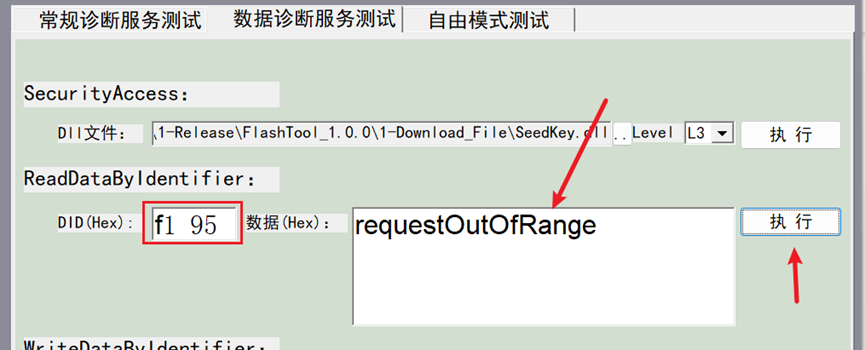

输入DID （十六进制，中间空格隔开），点击执行按钮 在右侧显示结果，如下图：

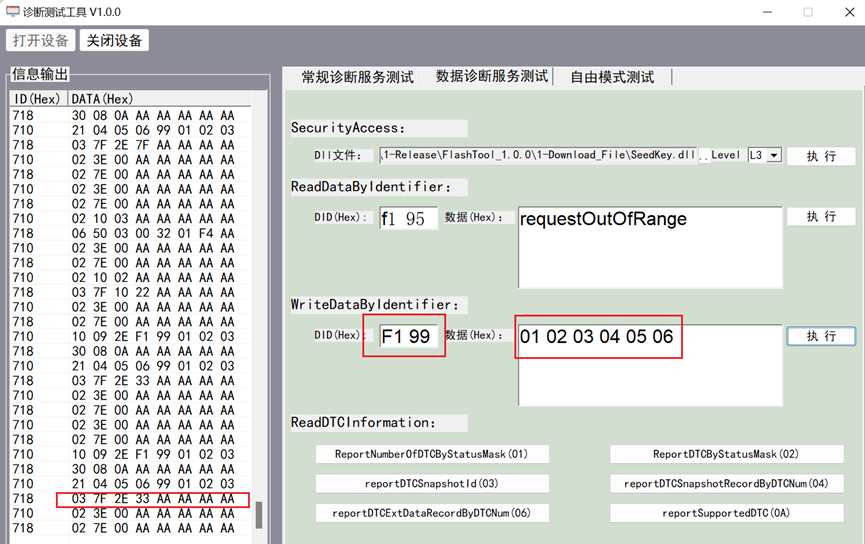

2.4.3 0x2E服务
输入DID （十六进制，中间空格隔开），在右侧输入要写入的数据，点击执行按钮如下图：
2.4.4 0x19服务
读DTC支持0x01、0x02、0x03、0x04、0x06及0x0A子功能的操作。

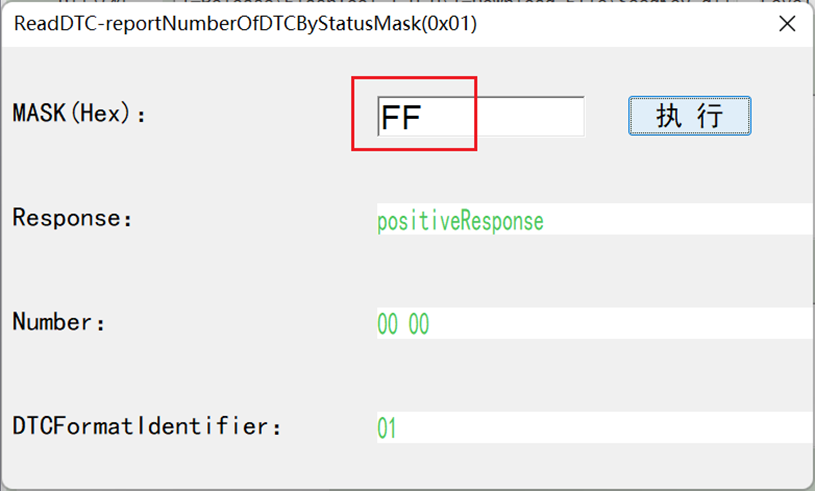

1、reportNumberOfDTCByStatusMask(0x01)
输入mask值（十六进制，以空格隔开），点击执行进行操作：

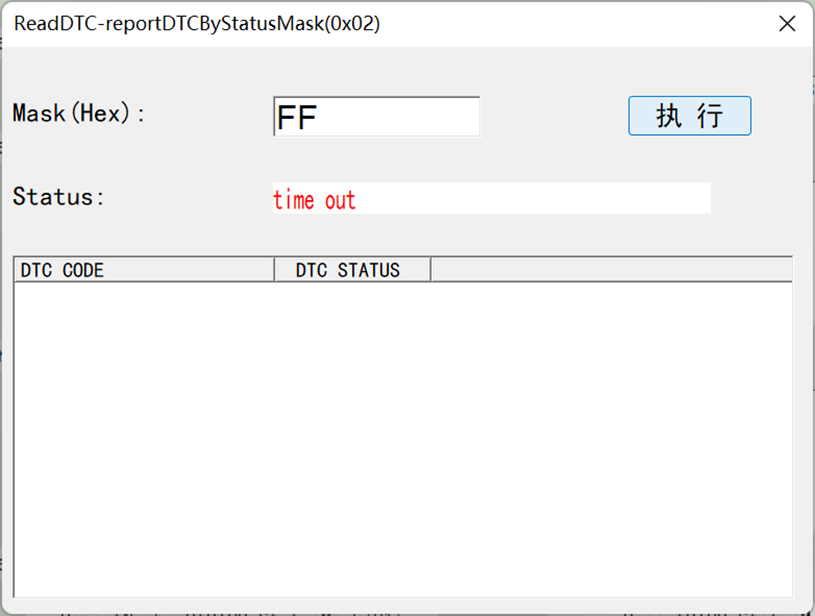

2、ReportDTCByStatusMask(02)
数据mask值（十六进制，以空格隔开）点击执行进行操作

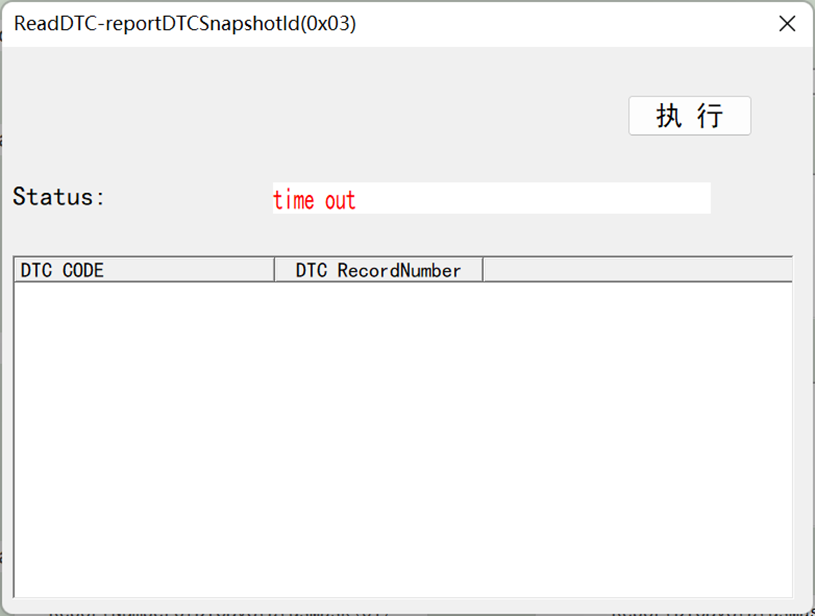

3、reportDTCSnapshotId(03)
点击执行进行操作。

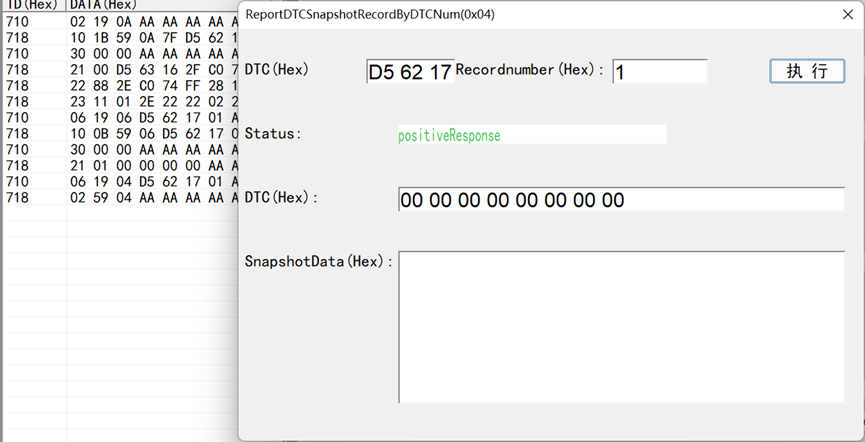

4、reportDTCSnapshotRecordByDTCNum(04)
输入DTC及Number（十六进制，以空格隔开）后点击执行。

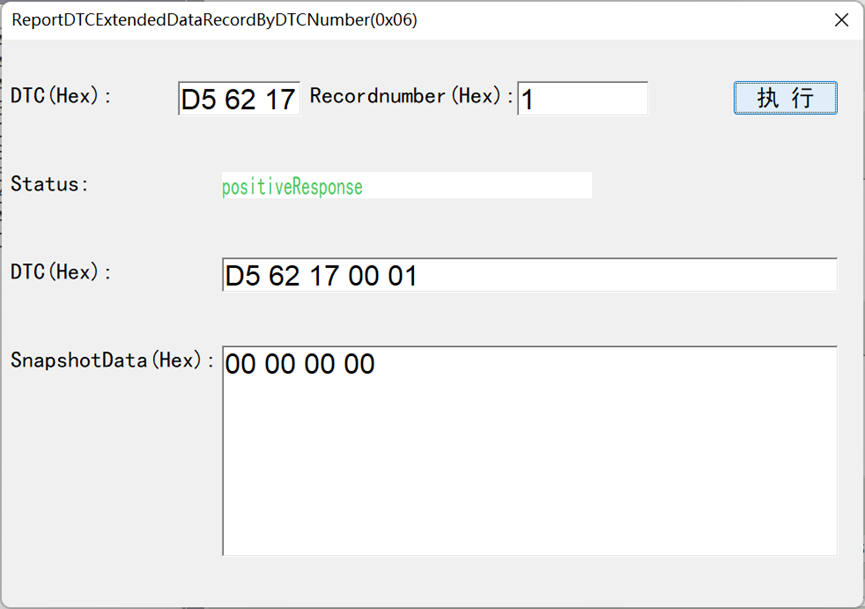

5、reportDTCExtDataRecordByDTCNum(06)
输入DTC及Number（十六进制，以空格隔开）后点击执行。

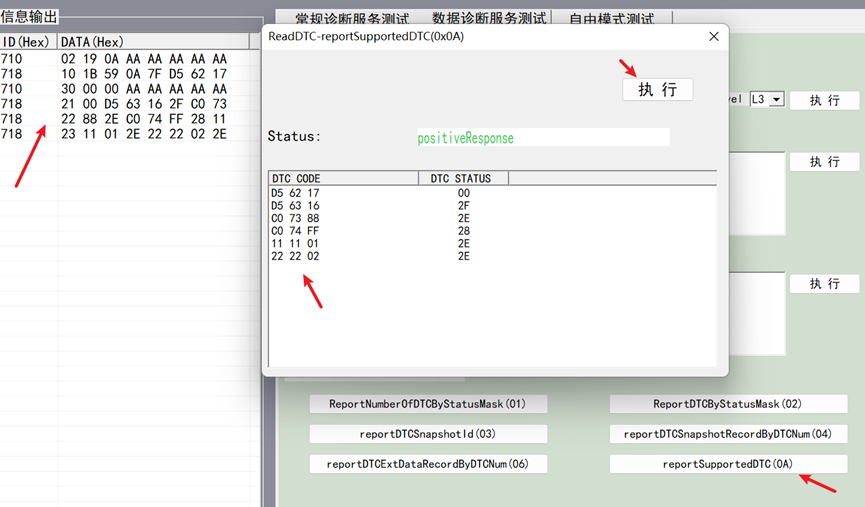

6、reportSupportedDTC(0A)
点击执行进行操作，显示DTC及对应的status。

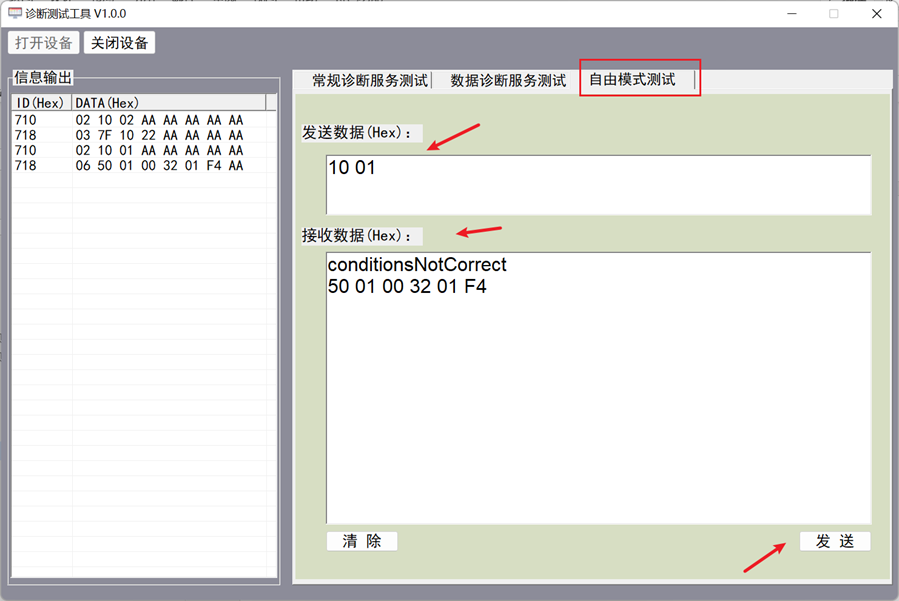

2.5 自由模式
用户可自行编辑诊断指令进行测试，点击执行进行操作，结果显示在“接收数据”区

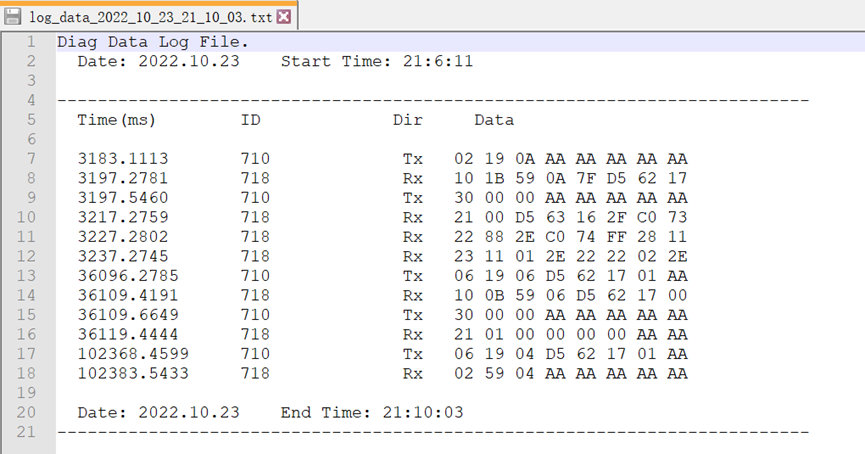

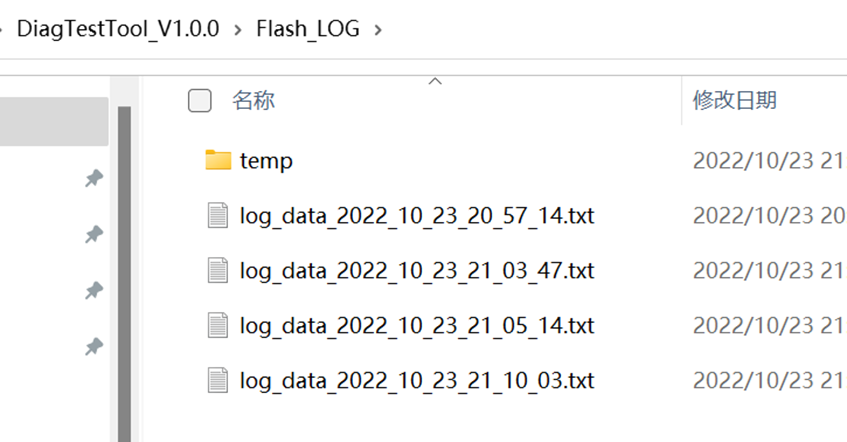

2.6 测试数据记录
测试过程中的数据保持在根目录中：
